2016.5 OPEL ZAFIRA C adblue

Göstergeler ve kumanda birimleri99Göstergeler ve
kumanda birimleriKumanda birimleri ......................100
Direksiyon ayarı .......................100
Direksiyondaki kumanda tuşları ...................................... 100
Isıtmalı direksiyon ....................100
Korna ....................................... 101
Ön cam silecekleri ve yıkama sistemi .................................... 101
Arka cam sileceği ve yıkama sistemi .................................... 103
Dış hava sıcaklığı ....................104
Saat ......................................... 104
Aksesuar prizleri ......................106
Çakmak ................................... 106
Küllükler ................................... 107
İkaz lambaları, ekran gösterge‐
leri ve kontrol lambaları ..............107
Göstergeler .............................. 107
Kilometre saati ......................... 107
Kilometre sayacı ......................107
Seyir kilometre sayacı .............107
Motor devir saati ......................108
Yakıt göstergesi .......................108
Yakıt seçici .............................. 108Motor soğutma sıvısı sıcaklık
göstergesi ............................... 110
Servis ekranı ........................... 110
Kontrol lambaları .....................111
Dönüş sinyalleri .......................114
Emniyet kemeri takma uyarısı . 114
Hava yastığı sistemi ve kemer gerdiriciler ............................... 115
Hava yastığının devre dışı bırakılması .............................. 115
Ateşleme sistemi .....................115
Arıza gösterge lambası ...........115
"En kısa sürede bir servise başvurun" ikazı .......................116
Fren ve debriyaj sistemi ..........116
Pedalı çalıştırın ........................116
Elektrikli park freni ...................116
Elektrikli park freninde arıza ....116
Anti blokaj fren sistemi (ABS) ..117
Vites yükseltme .......................117
Servo direksiyon ......................117
Şerit değiştirme uyarısı ............117
Ultrasonik park sensörleri ........117
Elektronik Stabilite Kontrolü kapalı ...................................... 118
Elektronik stabilite kontrolü ve çekiş kontrol sistemi ...............118
Çekiş kontrol sistemi kapalı .....118
Ön ısıtma ................................. 118
Dizel partikül filtresi .................118AdBlue..................................... 118
Lastik basıncı kontrol sistemi ..119
Motor yağ basıncı ....................119
Düşük yakıt seviyesi ................119
Elektronik şifreli devre kesici (Immobilizer) ........................... 120
Düşürülmüş motor gücü ..........120
Dış aydınlatma ........................ 120
Uzun huzmeli far .....................120
Uzun huzmeli far asistanı ........120
Sürüşe duyarlı ön farlar (AFL) . 120
Sis farı ..................................... 120
Arka sis lambası ......................120
Yıkama sıvısı seviyesi düşük ..120
Hız Sabitleme Sistemi .............120
Ayarlanabilir hız sabitleyici ......121
Önde araç tespit edildi .............121
Kapı açık ................................. 121
Bilgi ekranı ................................. 121
Sürücü bilgi sistemi .................121
Grafik bilgi ekranı, Renkli bilgi ekranı ..................................... 125
Araç mesajları ............................ 128
Uyarı sesleri ............................ 131
Pil gücü .................................... 131
Yol bilgisayarı ............................ 132
Araç ayarlarının
kişiselleştirilmesi .......................134
OnStar ....................................... 140

Göstergeler ve kumanda birimleri113Orta konsoldaki kontrol lambaları
Genel bakış
ODönüş sinyali 3 114XEmniyet kemeri takma uyarısı
3 114vHava yastığı sistemi ve kemer
gerdiricileri 3 115VHava yastığının devre dışı bıra‐
kılması 3 115pŞarj sistemi 3 115ZArıza gösterge lambası 3 115gEn kısa sürede bir servise
başvurun ikazı 3 116RFren ve debriyaj sistemi 3 116-Pedala basın 3 116mElektrikli park freni 3 116jElektrikli park freni arızası
3 116uAnti blokaj fren sistemi (ABS)
3 117[Vites yükseltme 3 117cServo direksiyon 3 117)Şerit değiştirme uyarısı 3 117rUltrasonik park sensörleri
3 117nElektronik Stabilite Kontrolü
kapalı 3 118bElektronik Stabilite Kontrolü ve
Çekiş Kontrol sistemi 3 118kÇekiş Kontrol Sistemi kapalı
3 118!Ön ısıtma 3 118%Dizel partikül filtresi 3 118YAdBlue 3 118wLastik basıncı kontrol sistemi
3 119IMotor yağ basıncı 3 119iDüşük yakıt seviyesi 3 119dElektronik şifreli devre kesici
(immobilizer) 3 120#Düşürülmüş motor gücü
3 1208Dış aydınlatma 3 120CUzun hüzmeli far 3 120lUzun hüzmeli far asistanı
3 120fSürüşe duyarlı ön farlar (AFL)
3 120>Sis farı 3 120rArka sis lambası 3 120GYıkama sıvısı seviyesi düşük
3 120

118Göstergeler ve kumanda birimleriDış kaynaklı ultrasonik ses kaynakları
nedeni ile meydana gelebilir. Eğer
arıza nedeni ortadan kalkarsa, o
zaman sistem normal şartlardaki gibi
çalışmaya devam eder.
Sistemdeki arızanın bir servis
tarafından giderilmesini sağlayın.
Ultrasonik park sensörleri 3 203.
Elektronik Stabilite Kontrolü kapalı
Kontrol lambası n sarı renkte yanar.
Sistem devre dışı kalır.
Elektronik stabilite kontrolü ve çekiş kontrol sistemi
Kontrol lambası b sarı renkte yanar
veya yanıp söner.
Yanması durumunda Sistemde arıza söz konusudur.
Sürüşe devam edilebilir. Sürüş
performansı yol yüzeyi şartlarına
bağlı olarak kötüleşebilir.
Arızanın bir servis tarafından
giderilmesini sağlayın.Yanıp sönerse
Sistem etkin şekilde devrededir.
Motor gücü azalabilir ve araç otomatik olarak biraz frenlenir.
Elektronik denge kontrolü 3 184,
Çekiş kontrol sistemi 3 184.
Çekiş kontrol sistemi kapalı
Kontrol lambası k sarı renkte yanar.
Sistem devre dışı kalır.
Ön ısıtma Kontrol lambası ! sarı renkte yanar.
Ön ısıtma etkinleştirilmiştir. Sadece
dış hava sıcaklığının düşük olması
durumunda etkinleşir.
Dizel partikül filtresi
Kontrol lambası % sarı renkte yanar
veya yanıp söner.
Dizel partikül filtresinin temizlenmesi
gerekir.Aracı % sönene kadar sürmeye
devam edin. Mümkünse motor
devrinin 2000 devir/dakikanın altına düşmesine müsaade etmeyin.
Yanması durumunda
Dizel partikül filtresi tıkanmıştır.
Temizleme işlemini en kısa zamanda
başlatın.
Yanıp sönerse Filtre maksimum dolum seviyesineulaşmıştır. Motorda hasar oluşmasını engellemek için temizleme işlemini
derhal başlatın.
Dizel partikül filtresi 3 172, Stop-start
sistemi 3 169.
AdBlue
Y kontrol lambası sarı renkte yanıp
söner.
AdBlue seviyesi düşük. Motorun
çalışmasının engellenmemesi için
AdBlue'yu kısa sürede doldurun.
AdBlue 3 173.

130Göstergeler ve kumanda birimleriNo.Araç mesajı81Şanzımana bakım yaptırın82Motor yağını en kısa zamanda
değiştirin83Hız kontrol sistemine bakım
yaptırın84Motor gücü azaltıldı89"En kısa sürede bir servise
başvurun" ikazı94Araçtan çıkmadan önce vitesi
boş konuma alın95Hava yastığına bakım yaptırın128Kaput açık134Park asistanı arızası, tamponu
temizleyin136Park sensörlerine servis
yaptırın145Cam yıkama suyu seviyesini
kontrol edin174Düşük araç aküsü258Park asistanı kapalıÜst düzey kombi göstergedeki
araç mesajları
Araç mesajları metin olarak
görüntülenir. Metinlerdeki talimatları
takip edin.
Sistem aşağıda listelenen konularda
mesaj görüntüler:
● servis mesajları
● sıvı seviyeleri
● hırsızlık alarm sistemi
● frenler
● sürücü destek sistemleri
● sürüş kontrol sistemleri
● hız sınırlayıcı
● hız sabitleme sistemi
● ayarlanabilir hız sabitleyici
● önden çarpışma alarmı
● olması yakın bir çarpışma için frenleme sistemini
● park pilot sistemleri
● aydınlatma, ampul değişimi
● sürüşe duyarlı ön farlar (AFL) ● silecek/yıkama sistemi
● kapılar, camlar
● yan kör nokta alarmı
● trafik işareti asistanı
● şerit değiştirme uyarısı
● radyo frekanslı uzaktan kumanda
● emniyet kemerleri
● hava yastığı sistemleri
● motor ve şanzıman
● lastik hava basınçları
● dizel partikül filtresi 3 172
● araç aküsü durumu
● seçici katalitik redüksiyon, dizel egzoz sıvısı (DEF), AdBlue
3 173

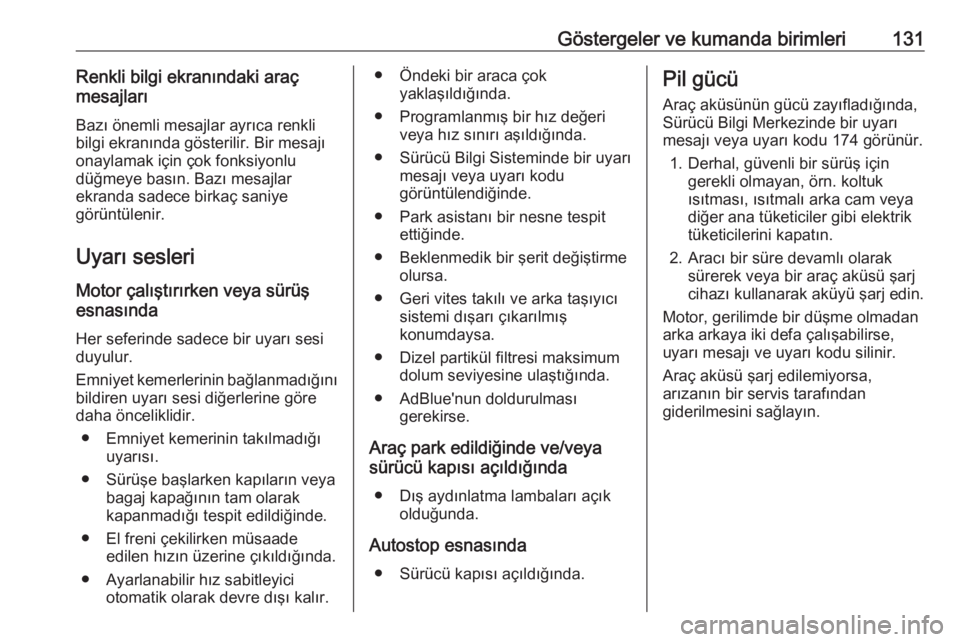

Göstergeler ve kumanda birimleri131Renkli bilgi ekranındaki araç
mesajları
Bazı önemli mesajlar ayrıca renkli
bilgi ekranında gösterilir. Bir mesajı
onaylamak için çok fonksiyonlu
düğmeye basın. Bazı mesajlar
ekranda sadece birkaç saniye
görüntülenir.
Uyarı sesleri Motor çalıştırırken veya sürüş
esnasında
Her seferinde sadece bir uyarı sesi duyulur.
Emniyet kemerlerinin bağlanmadığını bildiren uyarı sesi diğerlerine göre
daha önceliklidir.
● Emniyet kemerinin takılmadığı uyarısı.
● Sürüşe başlarken kapıların veya bagaj kapağının tam olarak
kapanmadığı tespit edildiğinde.
● El freni çekilirken müsaade edilen hızın üzerine çıkıldığında.
● Ayarlanabilir hız sabitleyici otomatik olarak devre dışı kalır.● Öndeki bir araca çokyaklaşıldığında.
● Programlanmış bir hız değeri veya hız sınırı aşıldığında.
● Sürücü Bilgi Sisteminde bir uyarı mesajı veya uyarı kodu
görüntülendiğinde.
● Park asistanı bir nesne tespit ettiğinde.
● Beklenmedik bir şerit değiştirme olursa.
● Geri vites takılı ve arka taşıyıcı sistemi dışarı çıkarılmış
konumdaysa.
● Dizel partikül filtresi maksimum dolum seviyesine ulaştığında.
● AdBlue'nun doldurulması gerekirse.
Araç park edildiğinde ve/veya
sürücü kapısı açıldığında
● Dış aydınlatma lambaları açık olduğunda.
Autostop esnasında ● Sürücü kapısı açıldığında.Pil gücüAraç aküsünün gücü zayıfladığında,
Sürücü Bilgi Merkezinde bir uyarı
mesajı veya uyarı kodu 174 görünür.
1. Derhal, güvenli bir sürüş için gerekli olmayan, örn. koltukısıtması, ısıtmalı arka cam veya
diğer ana tüketiciler gibi elektrik
tüketicilerini kapatın.
2. Aracı bir süre devamlı olarak sürerek veya bir araç aküsü şarj
cihazı kullanarak aküyü şarj edin.
Motor, gerilimde bir düşme olmadan
arka arkaya iki defa çalışabilirse,
uyarı mesajı ve uyarı kodu silinir.
Araç aküsü şarj edilemiyorsa,
arızanın bir servis tarafından
giderilmesini sağlayın.

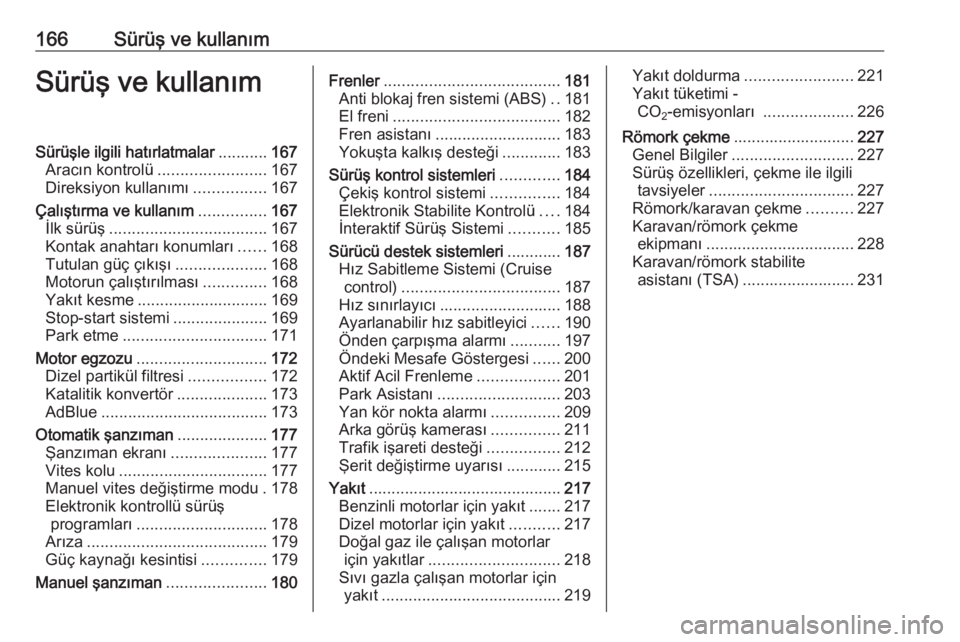

166Sürüş ve kullanımSürüş ve kullanımSürüşle ilgili hatırlatmalar...........167
Aracın kontrolü ........................ 167
Direksiyon kullanımı ................167
Çalıştırma ve kullanım ...............167
İlk sürüş ................................... 167
Kontak anahtarı konumları ......168
Tutulan güç çıkışı ....................168
Motorun çalıştırılması ..............168
Yakıt kesme ............................. 169
Stop-start sistemi .....................169
Park etme ................................ 171
Motor egzozu ............................. 172
Dizel partikül filtresi .................172
Katalitik konvertör ....................173
AdBlue ..................................... 173
Otomatik şanzıman ....................177
Şanzıman ekranı .....................177
Vites kolu ................................. 177
Manuel vites değiştirme modu . 178
Elektronik kontrollü sürüş programları ............................. 178
Arıza ........................................ 179
Güç kaynağı kesintisi ..............179
Manuel şanzıman ......................180Frenler....................................... 181
Anti blokaj fren sistemi (ABS) ..181
El freni ..................................... 182
Fren asistanı ............................ 183
Yokuşta kalkış desteği .............183
Sürüş kontrol sistemleri .............184
Çekiş kontrol sistemi ...............184
Elektronik Stabilite Kontrolü ....184
İnteraktif Sürüş Sistemi ...........185
Sürücü destek sistemleri ............187
Hız Sabitleme Sistemi (Cruise control) ................................... 187
Hız sınırlayıcı ........................... 188
Ayarlanabilir hız sabitleyici ......190
Önden çarpışma alarmı ...........197
Öndeki Mesafe Göstergesi ......200
Aktif Acil Frenleme ..................201
Park Asistanı ........................... 203
Yan kör nokta alarmı ...............209
Arka görüş kamerası ...............211
Trafik işareti desteği ................212
Şerit değiştirme uyarısı ............215
Yakıt ........................................... 217
Benzinli motorlar için yakıt .......217
Dizel motorlar için yakıt ...........217
Doğal gaz ile çalışan motorlar için yakıtlar ............................. 218
Sıvı gazla çalışan motorlar için yakıt ........................................ 219Yakıt doldurma........................ 221
Yakıt tüketimi - CO 2-emisyonları
....................226
Römork çekme ........................... 227
Genel Bilgiler ........................... 227
Sürüş özellikleri, çekme ile ilgili tavsiyeler ................................ 227
Römork/karavan çekme ..........227
Karavan/römork çekme ekipmanı ................................. 228
Karavan/römork stabilite asistanı (TSA) ......................... 231

Sürüş ve kullanım173Dizel partikül filtresi tıkandığında %
yanar. Temizleme işlemini en kısa zamanda başlatın.
Filtre maksimum dolum seviyesine ulaştığında % yanıp söner. Motorda
hasar oluşmasını engellemek için
temizleme işlemini derhal başlatın.
Temizleme işlemi
Temizleme işlemini başlatmak için,
sürüşe devam edin, motor devir
sayısını dakikada 2000 devirin altına
düşürmeyin. Gerekirse vites
küçültün. Dizel partikül filtresi
temizleme işlemi başlar.
Eğer ilave olarak g yanarsa,
temizlemek mümkün olmaz. Bir
servise başvurun.Dikkat
Temizleme işleminin kesintiye
uğraması birçok motor arızasının meydana gelmesine sebep
olabilir.
Temizleme işlemi, yüksek hızlarda
daha kısa sürer.
Temizleme işlemi sonlandığında
kontrol lambası % söner.
Katalitik konvertör
Katalitik konvertör, egzoz gazında
bulunan sağlığa zararlı maddelerin
oranını düşürür.Dikkat
Sayfa 3
217, 3 288'de belirtilen
kaliteli yakıtların haricindeki
yakıtlar katalitik konvertöre veya
elektronik komponentlere hasar
verebilir.
Yanmamış yakıtın katalitik konvertöre girmesi, aşırı ısınmaya ve katalitik konvertörün hasar
görmesine neden olabilir. Bu
nedenle marş basma sırasında
marş motorunu gereksiz olarak
uzun süre çalıştırmaktan, yakıt
deposu boşalıncaya kadar
aracınızı sürmekten ve aracı iterek
veya çekerek motoru
çalıştırmaktan kaçının.
Erken ateşleme, soğuk çalıştırmadan
sonra düzensiz çalışma, önemli
motor gücü kaybı veya başka olağan
dışı bir çalışma olması halinde, en
kısa zamanda bir servisine
başvurmanızı tavsiye ederiz. Acil
durumda sürüş kısa süreliğine devam
ettirilebilir, bu durumda araç hızını ve motor devrini arttırmayın.
AdBlue Genel Bilgiler
Seçici katalitik redüksiyon
(BlueInjection), egzoz
emisyonundaki azot oksitleri önemli
ölçüde azaltmak için kullanılan bir
yöntemdir. Bu da, egzoz sistemine bir
Dizel Egzoz Sıvısı (DEF) enjekte
edilerek elde edilir.
Bu sıvının adı AdBlueⓇ 1)
. % 32 üre
ve % 68 sudan oluşan toksik
olmayan, parlamaz, renksiz ve
kokusuz bir sıvıdır.1) Verband der Automobilindustrie e.V.'nin (VDA) tescilli ticari markası.

174Sürüş ve kullanım9Uyarı
AdBlue'nun gözlerinize veya
cildinize temas etmesinden
kaçının.
Gözünüz veya cildinize temas
etmesi halinde, suyla yıkayın.
Dikkat
AdBlue'nun boyaya temas
etmesinden kaçının.
Temas etmesi halinde, suyla
yıkayın.
AdBlue, yaklaşık -11 °C sıcaklıkta
donar. Araç bir AdBlue ön ısıtıcısıyla
donatıldığı için, düşük sıcaklıklarda
da emisyon azaltımı sağlanır. AdBlue
ön ısıtıcısı otomatik çalışır.
Seviye uyarıları
AdBlue tüketimi 1000 km'de yaklaşık
0,7 litredir ve sürüş alışkanlıklarına
göre değişir.
AdBlue belli bir seviyenin altına
düşerse, Sürücü Bilgi Sistemi'nde bir
seviye uyarısı AdBlue Menzili: 2400
km görüntülenir.
Mümkün olan en kısa süre içinde en az 5 litre AdBlue eklenmelidir.
Sürüş, hiçbir kısıtlama olmaksızın
mümkündür.
Belli bir mesafe içinde AdBlue
eklenmezse, geçerli AdBlue
seviyesine bağlı olarak Sürücü Bilgi
Sistemi'nde yeni seviye uyarıları
görüntülenir. Daha sonra AdBlue
ikmal talepleri ve son olarak da
motorun tekrar çalıştırılmasını
önleme amaçlı anons görüntülenir.
Bu kısıtlamalar yasal bir
zorunluluktur.
900 km'lik bir AdBlue menzilinde,
Sürücü Bilgi Sistemi'nde değişmeli
olarak aşağıdaki uyarı mesajları
görüntülenir:
● AdBlue Az Şimdi Doldur
● Motorun Yeniden Çalış. Önlendi
900 km
Ayrıca, kontrol göstergesi Y sürekli
yanıp söner ve her üç dakikada bir uyarı sinyali çalar.
