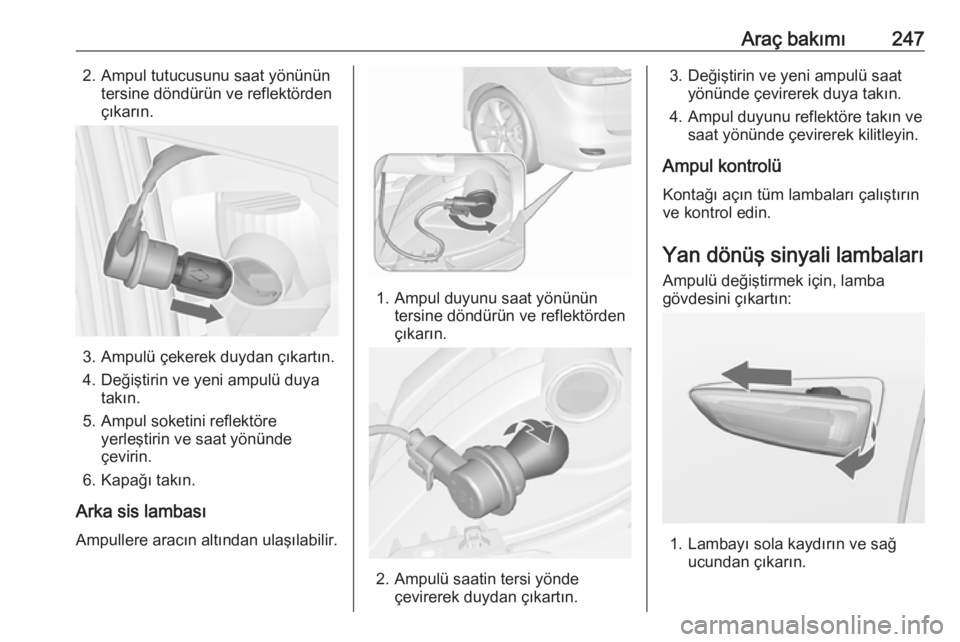

Araç bakımı2472. Ampul tutucusunu saat yönününtersine döndürün ve reflektörden
çıkarın.
3. Ampulü çekerek duydan çıkartın.
4. Değiştirin ve yeni ampulü duya takın.
5. Ampul soketini reflektöre yerleştirin ve saat yönünde
çevirin.
6. Kapağı takın.
Arka sis lambası
Ampullere aracın altından ulaşılabilir.
1. Ampul duyunu saat yönünün tersine döndürün ve reflektörden
çıkarın.
2. Ampulü saatin tersi yönde çevirerek duydan çıkartın.
3. Değiştirin ve yeni ampulü saatyönünde çevirerek duya takın.
4. Ampul duyunu reflektöre takın ve saat yönünde çevirerek kilitleyin.
Ampul kontrolü
Kontağı açın tüm lambaları çalıştırın
ve kontrol edin.
Yan dönüş sinyali lambaları Ampulü değiştirmek için, lamba
gövdesini çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.

248Araç bakımı

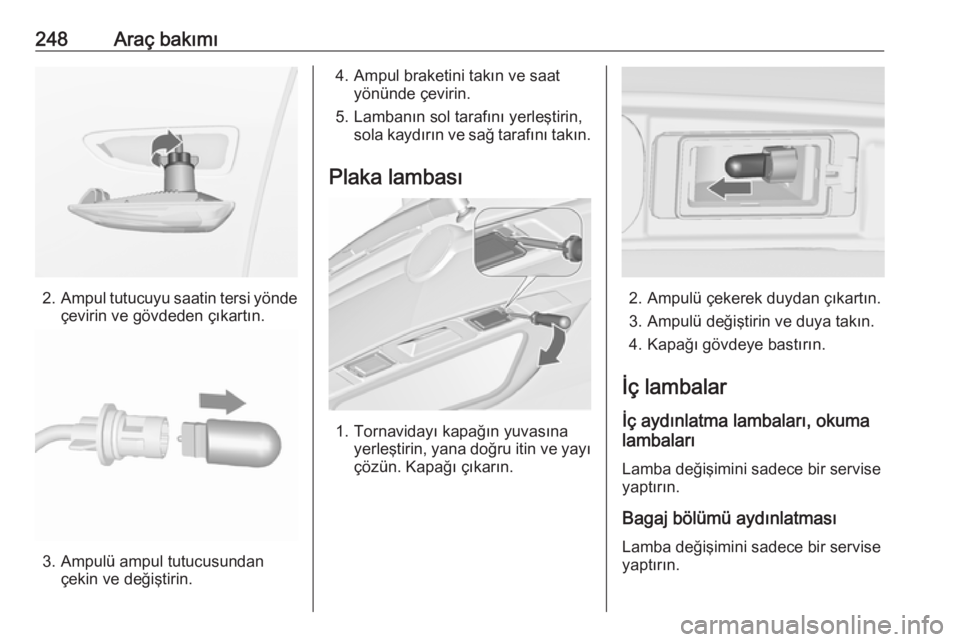

2.Ampul tutucuyu saatin tersi yönde
çevirin ve gövdeden çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saatyönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün. Kapağı çıkarın.
2. Ampulü çekerek duydan çıkartın.
3. Ampulü değiştirin ve duya takın.
4. Kapağı gövdeye bastırın.
İç lambalar
İç aydınlatma lambaları, okuma
lambaları
Lamba değişimini sadece bir serviseyaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.

Araç bakımı249Gösterge panosu
aydınlatması
Lamba değişimini sadece bir servise yaptırın.Elektronik sistem
SigortalarArızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu
bulunmaktadır:
● motor bölümünde ön sol kısımda
● soldan direksiyonlu araçlarda, eşya saklama gözünün altındaki
kaplamanın içinde veya sağdan
direksiyonlu araçlarda torpido
gözünün arkasında
● bagaj bölümünde sol taraftaki kapağın arkasında
Bir sigortayı değiştirmeden önce, ilgili
anahtarı veya kontağı kapatın.

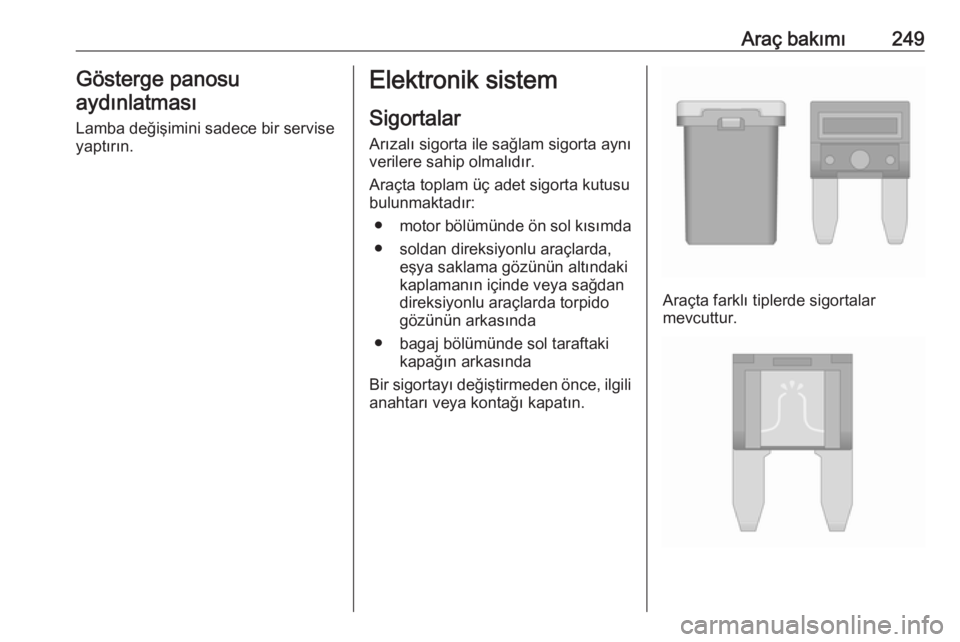

Araçta farklı tiplerde sigortalar
mevcuttur.

250Araç bakımıSigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.

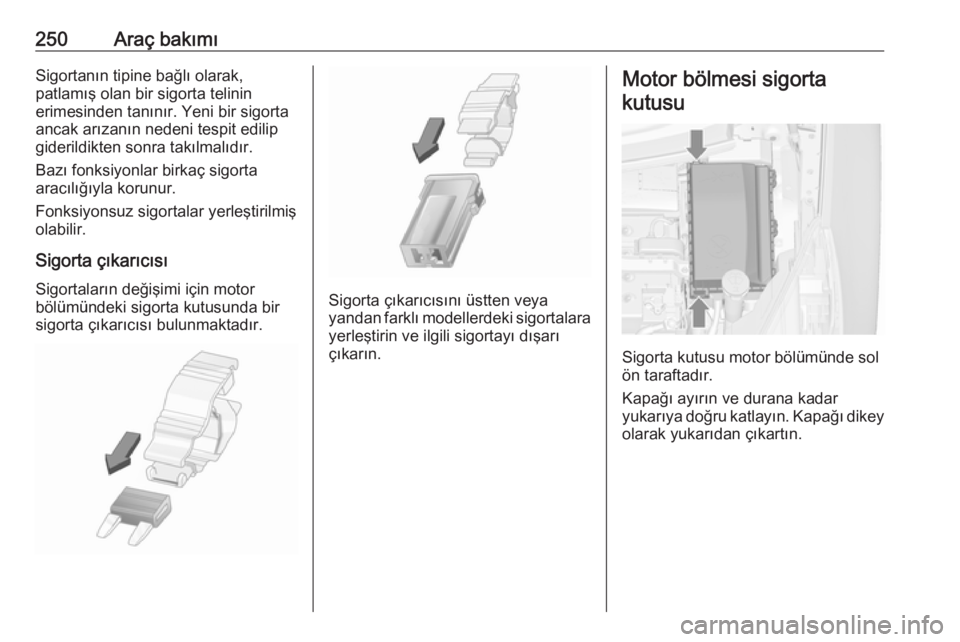

Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.
Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.

Araç bakımı251No.Akım devresi1Motor kontrol modülü2Lambda sensörü3Yakıt enjeksiyonu/Ateşleme
sistemi4Yakıt enjeksiyonu/Ateşleme
sistemi5–6Dış ayna ısıtma/Hırsızlık alarm
sistemi7Fan kumandası/Motor kontrol
modülü/Şanzıman kontrol
modülü8Lambda sensörü/Motor
soğutma9Arka cam sensörü10Akü sensörü11Arka kapak bırakma12Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu13ABSNo.Akım devresi14Arka cam sileceği15Motor kontrol modülü16Marş motoru17Şanzıman kontrol modülü18Isıtmalı arka cam19Elektrik kumandalı cam, ön20Elektrik kumandalı cam, arka21Arka elektrik merkezi22Sol uzun huzmeli far (Halojen)23Far yıkama sistemi24Sağ kısa huzmeli far (Xenon)25Sol kısa huzmeli far (Xenon)26Ön sis farları27Dizel yakıt ısırtıcısı28Stop-start sistemi29Elektrikli el freni30ABS

252Araç bakımıNo.Akım devresi31Ayarlanabilir hız sabitleyici32Hava yastığı33Sürüşe duyarlı ön farlar/
Otomatik far açma fonksiyonu34Egzoz gazı devridaimi35Yan ayna/Yağmur sensörü36Klima Sistemi37Kanister sübabı selenoidi38Vakum pompası39Merkezi kontrol modülü40Ön cam yıkama sistemi/Arka
cam yıkama sistemi41Sağ uzun huzmeli far (Halojen)42Radyatör fanı43Ön cam silecekleri44Ön cam silecekleri45Radyatör fanı46–No.Akım devresi47Korna48Radyatör fanı49Yakıt pompası50Far seviye ayarı,/Sürüşe duyarlı ön farlar51Hava klapesi52İlave ısıtıcı/Dizel motor53Şanzıman kontrol modülü/
Motor kontrol modülü54Vakum pompası/Gösterge
paneli grubu/Isıtma havalandır‐
ması/Klima sistemi
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Soldan sireksiyonlu araçlarda, sigorta kutusu gösterge panelindeki eşya
saklama gözünün arka kısmında
bulunur.
Eşya saklama gözünü açın ve kilidi
açmak için sola bastırın. Eşya
saklama gözünü aşağı yatırın ve
çıkarın.

Araç bakımı253
Sağdan direksiyonlu araçlarda
sigorta kutusu torpido gözündeki
kapağın arka kısmındadır. Torpido
gözünü açın, daha sonra kapağı
çıkarın ve aşağı yatırın.
No.Akım devresi1Hız sabitleme sistemi/Hız sınır‐
layıcı/Ayarlanabilir hız sabitle‐
yici/Direksiyondaki kumanda
tuşları2Dış aydınlatmalar/Karoseri
kontrol modülü3Dış aydınlatmalar/Karoseri
kontrol modülü4Infotainment Sistemi5Bilgi ve Eğlence Sistemi/
Gösterge6Aksesuar prizi/Çakmak7Aksesuar prizi8Sol kısa hüzmeli far/Karoseri
kontrol modülü9Sağ kısa hüzmeli far/Karoseri
kontrol modülü/Hava yastığı
modülü10Kapı kilitleri/Karoseri kontrol
modülü11Dahili fanNo.Akım devresi12–13–14Arıza teşhis konnektörü15Hava yastığı16Aksesuar prizi17Klima sistemi18Lojistik19Gövde kontrol modülü20Gövde kontrol modülü21Gösterge paneli grubu/Hırsızlık
alarm sistemi22Kontak sensörü23Gövde kontrol modülü24Gövde kontrol modülü25–26–

254Araç bakımıBagaj bölmesi sigortakutusu

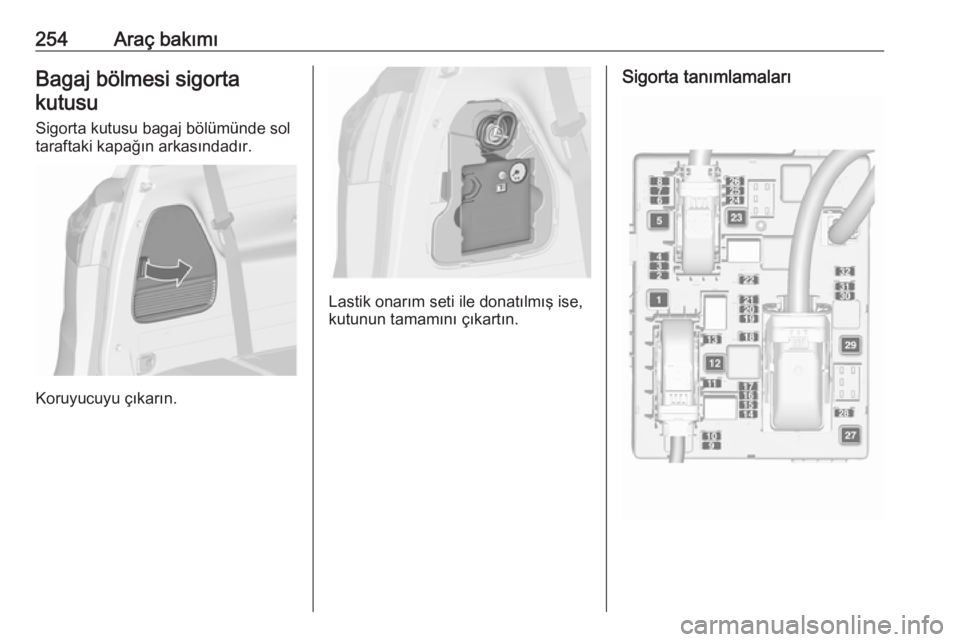

Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasındadır.
Koruyucuyu çıkarın.
Lastik onarım seti ile donatılmış ise,
kutunun tamamını çıkartın.
Sigorta tanımlamaları
