2016.5 OPEL ZAFIRA C Sürücü El Kitabı (in Turkish)

Araç bakımı263Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm’den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Sadece 215/60 R16 ve 225/50 R17
ebatlarındaki lastiklerde lastik
zincirlerin kullanımına izin verilir.
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm'den daha büyük hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.9 Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
Lastiğin patlaması durumunda
aşağıda belirtilenleri yapın:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Lastik onarım seti bagaj bölümünde
sol taraftaki kapağın arkasındadır.
1. Lastik tamir setini muhafaza gözünden çıkarın.
2. Kompresörü çıkarın.

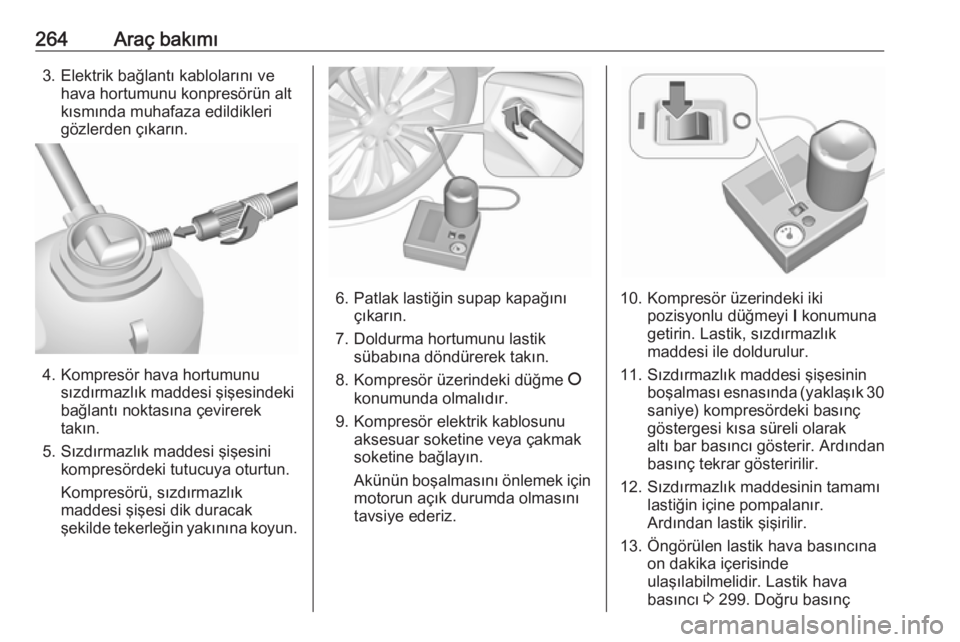

264Araç bakımı3. Elektrik bağlantı kablolarını vehava hortumunu konpresörün alt
kısmında muhafaza edildikleri
gözlerden çıkarın.
4. Kompresör hava hortumunu sızdırmazlık maddesi şişesindekibağlantı noktasına çevirerek
takın.
5. Sızdırmazlık maddesi şişesini kompresördeki tutucuya oturtun.
Kompresörü, sızdırmazlık
maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
6. Patlak lastiğin supap kapağını çıkarın.
7. Doldurma hortumunu lastik sübabına döndürerek takın.
8. Kompresör üzerindeki düğme J
konumunda olmalıdır.
9. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.10. Kompresör üzerindeki iki pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
11. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık 30saniye) kompresördeki basınç
göstergesi kısa süreli olarak
altı bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
12. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
13. Öngörülen lastik hava basıncına on dakika içerisinde
ulaşılabilmelidir. Lastik hava
basıncı 3 299. Doğru basınç

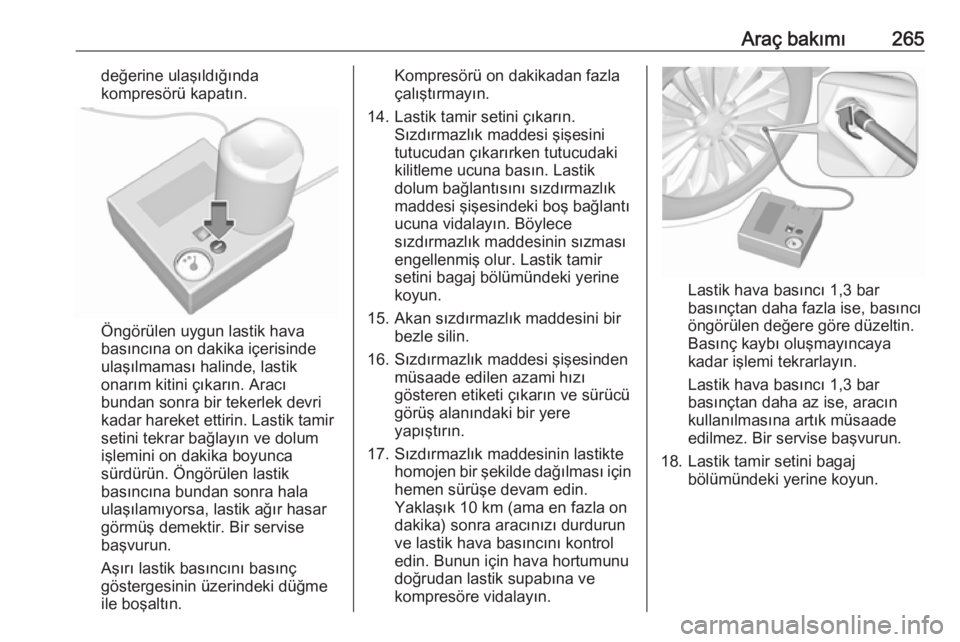

Araç bakımı265değerine ulaşıldığında
kompresörü kapatın.
Öngörülen uygun lastik hava
basıncına on dakika içerisinde
ulaşılmaması halinde, lastik
onarım kitini çıkarın. Aracı
bundan sonra bir tekerlek devri
kadar hareket ettirin. Lastik tamir
setini tekrar bağlayın ve dolum
işlemini on dakika boyunca
sürdürün. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasar
görmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.
Kompresörü on dakikadan fazla
çalıştırmayın.
14. Lastik tamir setini çıkarın. Sızdırmazlık maddesi şişesini
tutucudan çıkarırken tutucudaki
kilitleme ucuna basın. Lastik
dolum bağlantısını sızdırmazlık
maddesi şişesindeki boş bağlantı
ucuna vidalayın. Böylece
sızdırmazlık maddesinin sızması
engellenmiş olur. Lastik tamir
setini bagaj bölümündeki yerine
koyun.
15. Akan sızdırmazlık maddesini bir bezle silin.
16. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
17. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (ama en fazla on
dakika) sonra aracınızı durdurun
ve lastik hava basıncını kontrol
edin. Bunun için hava hortumunu
doğrudan lastik supabına ve
kompresöre vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
18. Lastik tamir setini bagaj bölümündeki yerine koyun.

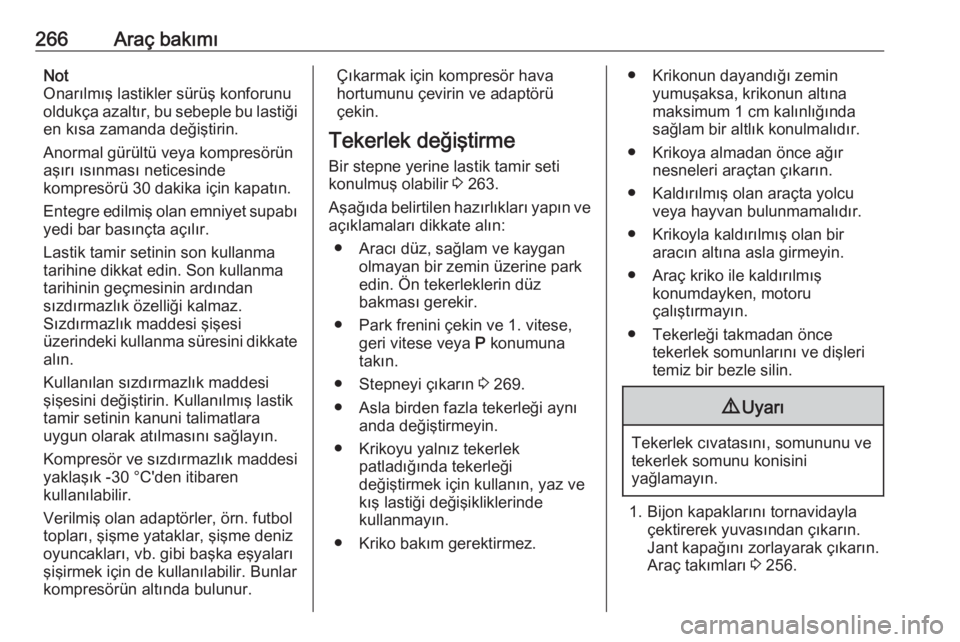

266Araç bakımıNot
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği en kısa zamanda değiştirin.
Anormal gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dakika için kapatın.
Entegre edilmiş olan emniyet supabı
yedi bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Verilmiş olan adaptörler, örn. futbol
topları, şişme yataklar, şişme deniz
oyuncakları, vb. gibi başka eşyaları
şişirmek için de kullanılabilir. Bunlar
kompresörün altında bulunur.Çıkarmak için kompresör hava
hortumunu çevirin ve adaptörü
çekin.
Tekerlek değiştirme Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 263.
Aşağıda belirtilen hazırlıkları yapın ve açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Stepneyi çıkarın 3 269.
● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve
kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın.
Jant kapağını zorlayarak çıkarın.
Araç takımları 3 256.

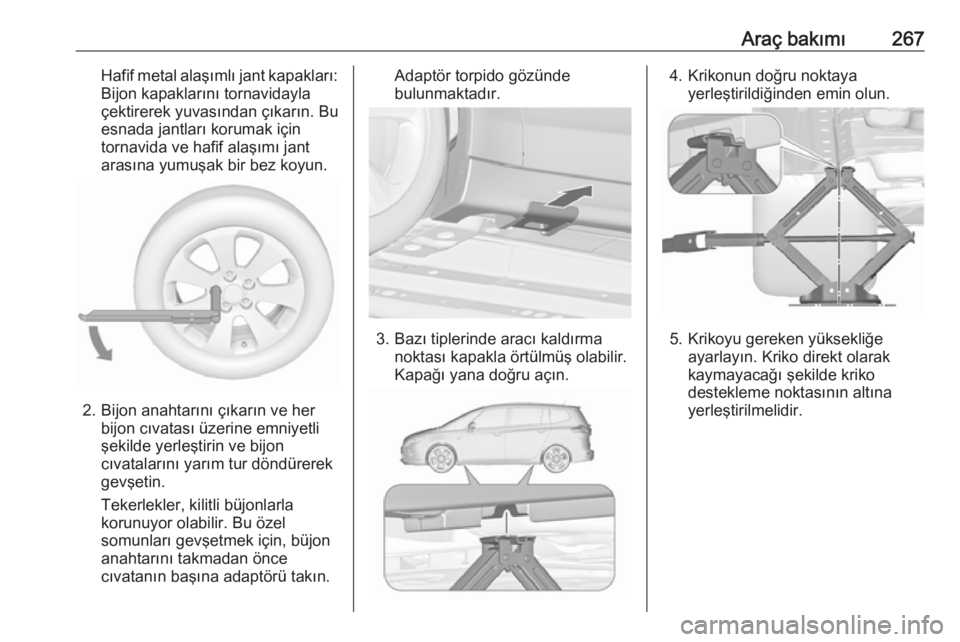

Araç bakımı267Hafif metal alaşımlı jant kapakları:Bijon kapaklarını tornavidayla
çektirerek yuvasından çıkarın. Bu
esnada jantları korumak için
tornavida ve hafif alaşımı jant
arasına yumuşak bir bez koyun.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
cıvatalarını yarım tur döndürerek
gevşetin.
Tekerlekler, kilitli büjonlarla
korunuyor olabilir. Bu özel
somunları gevşetmek için, büjon
anahtarını takmadan önce
cıvatanın başına adaptörü takın.
Adaptör torpido gözünde
bulunmaktadır.
3. Bazı tiplerinde aracı kaldırma noktası kapakla örtülmüş olabilir.
Kapağı yana doğru açın.
4. Krikonun doğru noktaya yerleştirildiğinden emin olun.
5. Krikoyu gereken yüksekliğe ayarlayın. Kriko direkt olarakkaymayacağı şekilde kriko
destekleme noktasının altına
yerleştirilmelidir.

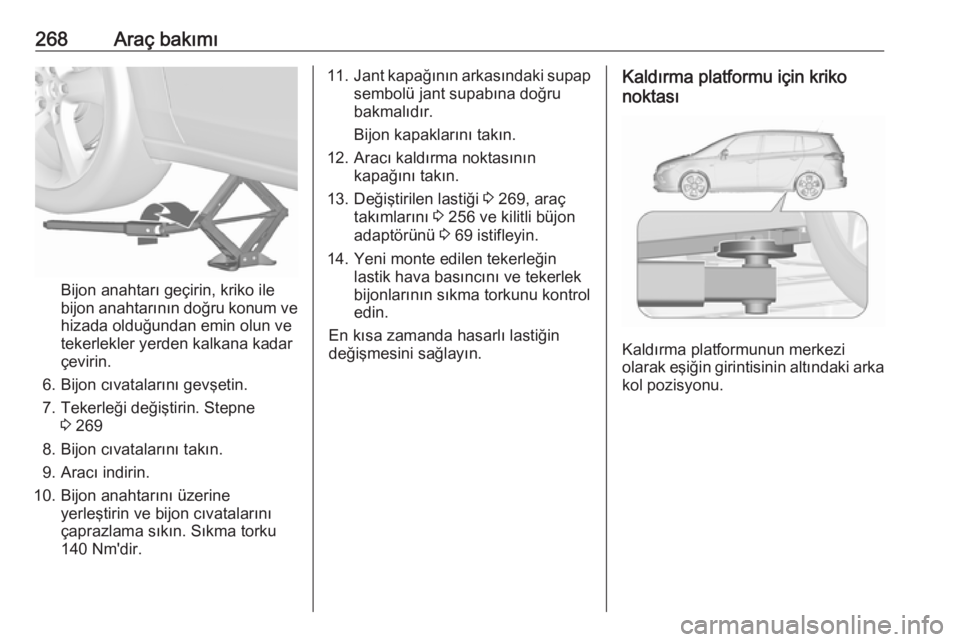

268Araç bakımı
Bijon anahtarı geçirin, kriko ile
bijon anahtarının doğru konum ve hizada olduğundan emin olun ve
tekerlekler yerden kalkana kadar
çevirin.
6. Bijon cıvatalarını gevşetin.
7. Tekerleği değiştirin. Stepne 3 269
8. Bijon cıvatalarını takın.
9. Aracı indirin.
10. Bijon anahtarını üzerine yerleştirin ve bijon cıvatalarını
çaprazlama sıkın. Sıkma torku
140 Nm'dir.
11. Jant kapağının arkasındaki supap
sembolü jant supabına doğru
bakmalıdır.
Bijon kapaklarını takın.
12. Aracı kaldırma noktasının kapağını takın.
13. Değiştirilen lastiği 3 269, araç
takımlarını 3 256 ve kilitli büjon
adaptörünü 3 69 istifleyin.
14. Yeni monte edilen tekerleğin lastik hava basıncını ve tekerlek
bijonlarının sıkma torkunu kontrol
edin.
En kısa zamanda hasarlı lastiğin
değişmesini sağlayın.Kaldırma platformu için kriko
noktası
Kaldırma platformunun merkezi
olarak eşiğin girintisinin altındaki arka
kol pozisyonu.

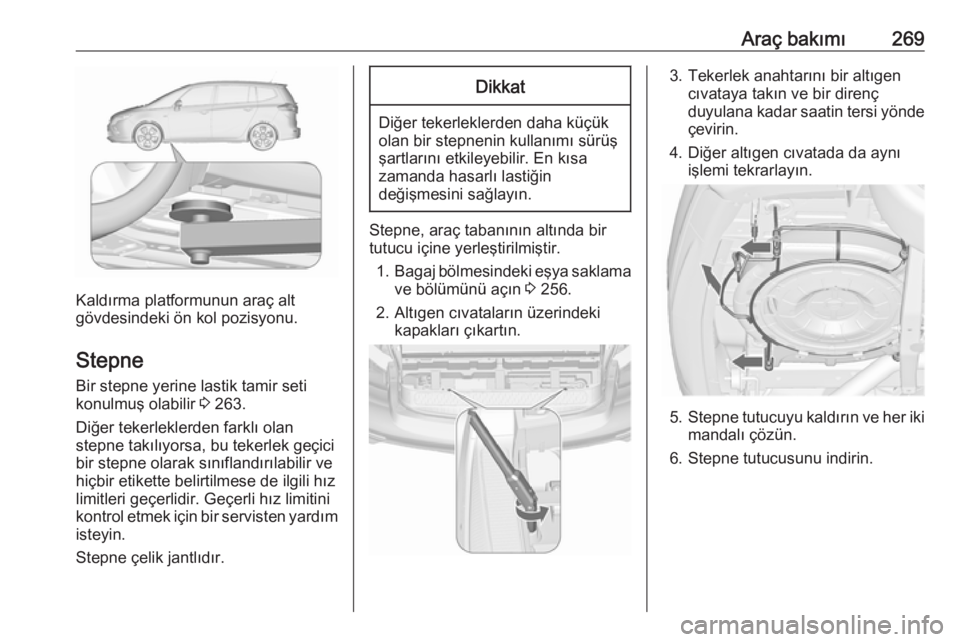

Araç bakımı269
Kaldırma platformunun araç alt
gövdesindeki ön kol pozisyonu.
Stepne Bir stepne yerine lastik tamir seti
konulmuş olabilir 3 263.
Diğer tekerleklerden farklı olan
stepne takılıyorsa, bu tekerlek geçici
bir stepne olarak sınıflandırılabilir ve
hiçbir etikette belirtilmese de ilgili hız
limitleri geçerlidir. Geçerli hız limitini
kontrol etmek için bir servisten yardım
isteyin.
Stepne çelik jantlıdır.
Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Stepne, araç tabanının altında bir
tutucu içine yerleştirilmiştir.
1. Bagaj bölmesindeki eşya saklama
ve bölümünü açın 3 256.
2. Altıgen cıvataların üzerindeki kapakları çıkartın.
3. Tekerlek anahtarını bir altıgencıvataya takın ve bir direnç
duyulana kadar saatin tersi yönde çevirin.
4. Diğer altıgen cıvatada da aynı işlemi tekrarlayın.
5.Stepne tutucuyu kaldırın ve her iki
mandalı çözün.
6. Stepne tutucusunu indirin.

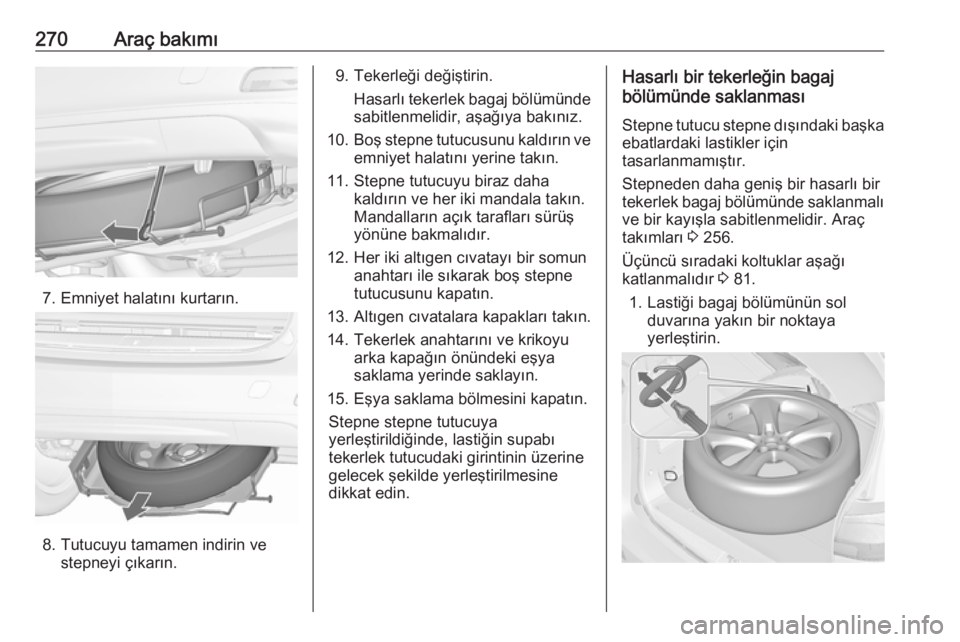

270Araç bakımı
7. Emniyet halatını kurtarın.
8. Tutucuyu tamamen indirin vestepneyi çıkarın.
9. Tekerleği değiştirin.
Hasarlı tekerlek bagaj bölümünde
sabitlenmelidir, aşağıya bakınız.
10. Boş stepne tutucusunu kaldırın ve
emniyet halatını yerine takın.
11. Stepne tutucuyu biraz daha kaldırın ve her iki mandala takın.
Mandalların açık tarafları sürüş
yönüne bakmalıdır.
12. Her iki altıgen cıvatayı bir somun anahtarı ile sıkarak boş stepne
tutucusunu kapatın.
13. Altıgen cıvatalara kapakları takın.
14. Tekerlek anahtarını ve krikoyu arka kapağın önündeki eşyasaklama yerinde saklayın.
15. Eşya saklama bölmesini kapatın. Stepne stepne tutucuya
yerleştirildiğinde, lastiğin supabı
tekerlek tutucudaki girintinin üzerine
gelecek şekilde yerleştirilmesine
dikkat edin.Hasarlı bir tekerleğin bagaj
bölümünde saklanması
Stepne tutucu stepne dışındaki başka ebatlardaki lastikler için
tasarlanmamıştır.
Stepneden daha geniş bir hasarlı bir
tekerlek bagaj bölümünde saklanmalı ve bir kayışla sabitlenmelidir. Araçtakımları 3 256.
Üçüncü sıradaki koltuklar aşağı
katlanmalıdır 3 81.
1. Lastiği bagaj bölümünün sol duvarına yakın bir noktaya
yerleştirin.
