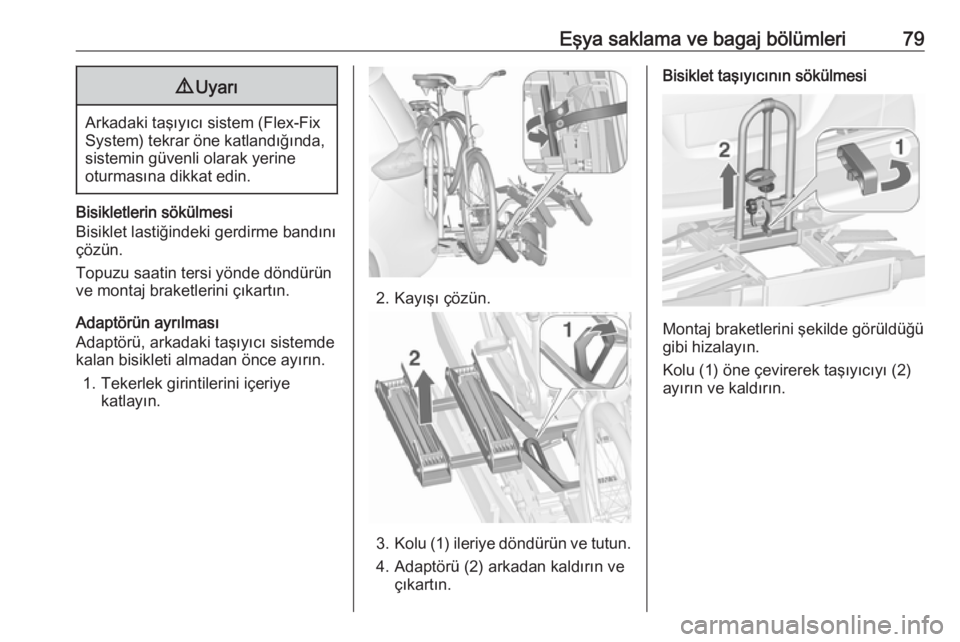

Eşya saklama ve bagaj bölümleri799Uyarı
Arkadaki taşıyıcı sistem (Flex-Fix
System) tekrar öne katlandığında, sistemin güvenli olarak yerine
oturmasına dikkat edin.
Bisikletlerin sökülmesi
Bisiklet lastiğindeki gerdirme bandını
çözün.
Topuzu saatin tersi yönde döndürün
ve montaj braketlerini çıkartın.
Adaptörün ayrılması
Adaptörü, arkadaki taşıyıcı sistemde
kalan bisikleti almadan önce ayırın.
1. Tekerlek girintilerini içeriye katlayın.
2. Kayışı çözün.
3.Kolu (1) ileriye döndürün ve tutun.
4. Adaptörü (2) arkadan kaldırın ve çıkartın.
Bisiklet taşıyıcının sökülmesi
Montaj braketlerini şekilde görüldüğü
gibi hizalayın.
Kolu (1) öne çevirerek taşıyıcıyı (2)
ayırın ve kaldırın.

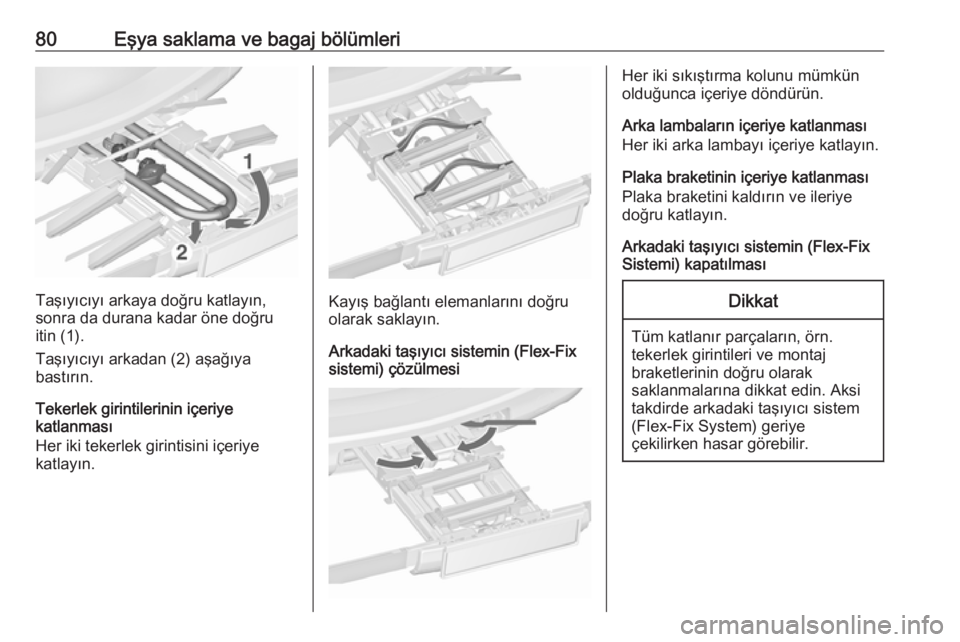

80Eşya saklama ve bagaj bölümleri
Taşıyıcıyı arkaya doğru katlayın,
sonra da durana kadar öne doğru
itin (1).
Taşıyıcıyı arkadan (2) aşağıya
bastırın.
Tekerlek girintilerinin içeriye
katlanması
Her iki tekerlek girintisini içeriye
katlayın.Kayış bağlantı elemanlarını doğru
olarak saklayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
sistemi) çözülmesi
Her iki sıkıştırma kolunu mümkün
olduğunca içeriye döndürün.
Arka lambaların içeriye katlanması
Her iki arka lambayı içeriye katlayın.
Plaka braketinin içeriye katlanması
Plaka braketini kaldırın ve ileriye doğru katlayın.
Arkadaki taşıyıcı sistemin (Flex-Fix
Sistemi) kapatılmasıDikkat
Tüm katlanır parçaların, örn.
tekerlek girintileri ve montaj
braketlerinin doğru olarak
saklanmalarına dikkat edin. Aksi
takdirde arkadaki taşıyıcı sistem
(Flex-Fix System) geriye
çekilirken hasar görebilir.

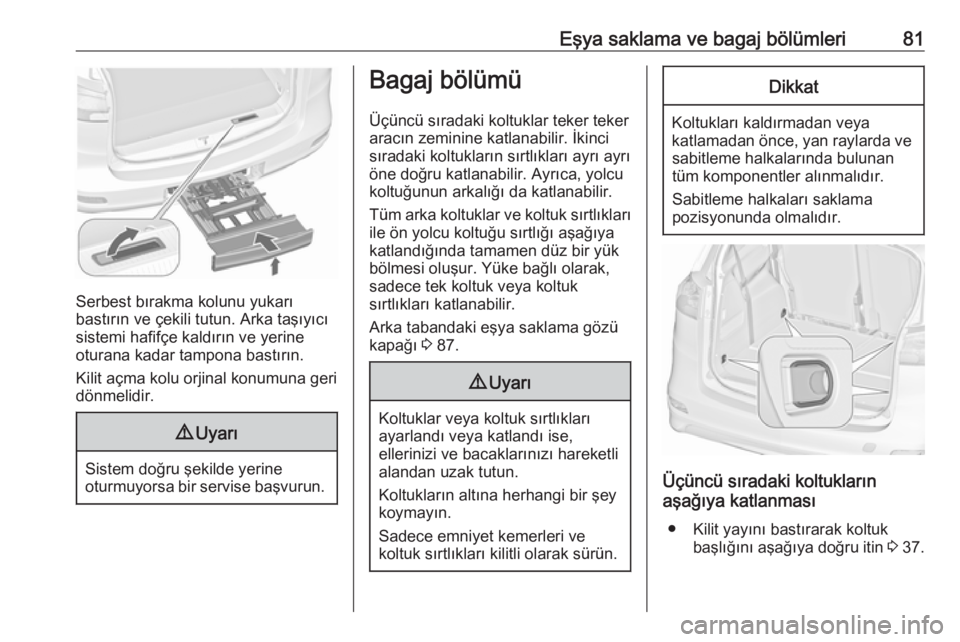

Eşya saklama ve bagaj bölümleri81
Serbest bırakma kolunu yukarı
bastırın ve çekili tutun. Arka taşıyıcı sistemi hafifçe kaldırın ve yerine
oturana kadar tampona bastırın.
Kilit açma kolu orjinal konumuna geri
dönmelidir.
9 Uyarı
Sistem doğru şekilde yerine
oturmuyorsa bir servise başvurun.
Bagaj bölümü
Üçüncü sıradaki koltuklar teker teker
aracın zeminine katlanabilir. İkinci
sıradaki koltukların sırtlıkları ayrı ayrı
öne doğru katlanabilir. Ayrıca, yolcu
koltuğunun arkalığı da katlanabilir.
Tüm arka koltuklar ve koltuk sırtlıkları
ile ön yolcu koltuğu sırtlığı aşağıya
katlandığında tamamen düz bir yük
bölmesi oluşur. Yüke bağlı olarak,
sadece tek koltuk veya koltuk
sırtlıkları katlanabilir.
Arka tabandaki eşya saklama gözü
kapağı 3 87.9 Uyarı
Koltuklar veya koltuk sırtlıkları
ayarlandı veya katlandı ise,
ellerinizi ve bacaklarınızı hareketli
alandan uzak tutun.
Koltukların altına herhangi bir şey
koymayın.
Sadece emniyet kemerleri ve
koltuk sırtlıkları kilitli olarak sürün.
Dikkat
Koltukları kaldırmadan veya
katlamadan önce, yan raylarda ve sabitleme halkalarında bulunan
tüm komponentler alınmalıdır.
Sabitleme halkaları saklama
pozisyonunda olmalıdır.
Üçüncü sıradaki koltukların
aşağıya katlanması
● Kilit yayını bastırarak koltuk başlığını aşağıya doğru itin 3 37.

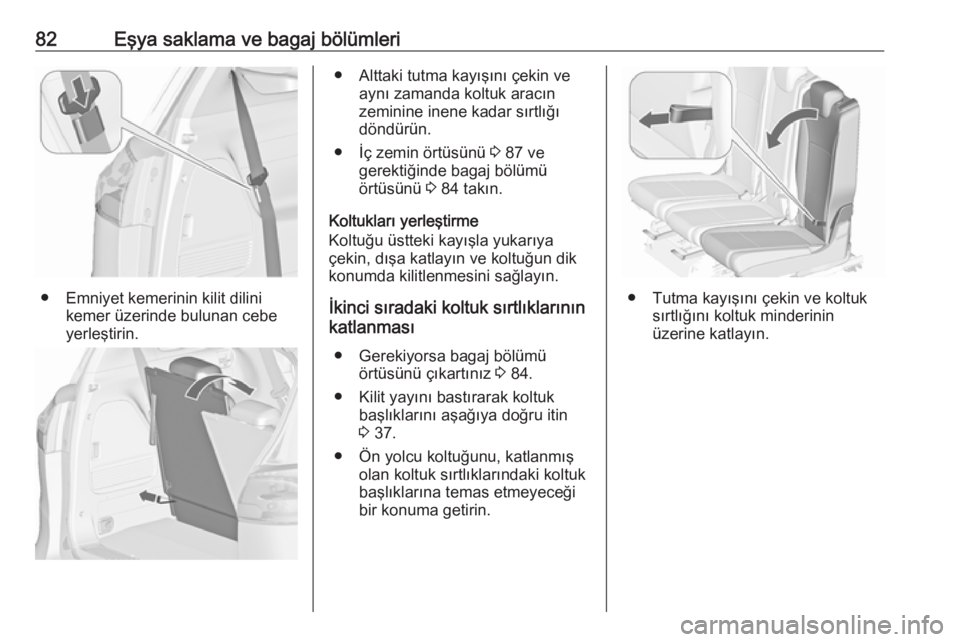

82Eşya saklama ve bagaj bölümleri
● Emniyet kemerinin kilit dilinikemer üzerinde bulunan cebe
yerleştirin.
● Alttaki tutma kayışını çekin ve aynı zamanda koltuk aracın
zeminine inene kadar sırtlığı
döndürün.
● İç zemin örtüsünü 3 87 ve
gerektiğinde bagaj bölümü
örtüsünü 3 84 takın.
Koltukları yerleştirme
Koltuğu üstteki kayışla yukarıya
çekin, dışa katlayın ve koltuğun dik
konumda kilitlenmesini sağlayın.
İkinci sıradaki koltuk sırtlıklarının
katlanması
● Gerekiyorsa bagaj bölümü örtüsünü çıkartınız 3 84.
● Kilit yayını bastırarak koltuk başlıklarını aşağıya doğru itin
3 37.
● Ön yolcu koltuğunu, katlanmış olan koltuk sırtlıklarındaki koltukbaşlıklarına temas etmeyeceği
bir konuma getirin.
● Tutma kayışını çekin ve koltuk sırtlığını koltuk minderinin
üzerine katlayın.

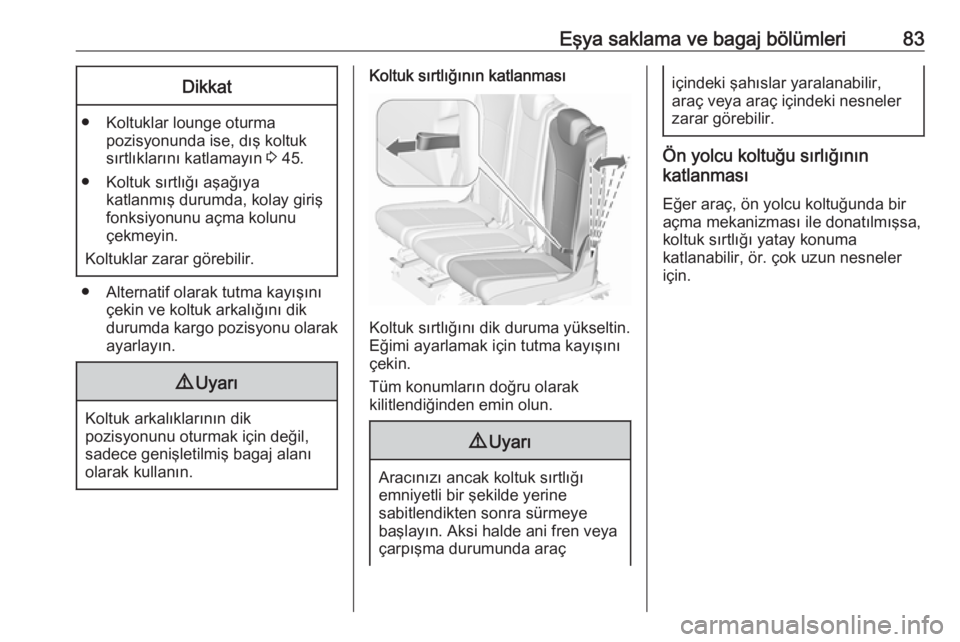

Eşya saklama ve bagaj bölümleri83Dikkat
● Koltuklar lounge oturmapozisyonunda ise, dış koltuk
sırtlıklarını katlamayın 3 45.
● Koltuk sırtlığı aşağıya katlanmış durumda, kolay giriş
fonksiyonunu açma kolunu
çekmeyin.
Koltuklar zarar görebilir.
● Alternatif olarak tutma kayışını çekin ve koltuk arkalığını dik
durumda kargo pozisyonu olarak
ayarlayın.
9 Uyarı
Koltuk arkalıklarının dik
pozisyonunu oturmak için değil, sadece genişletilmiş bagaj alanıolarak kullanın.
Koltuk sırtlığının katlanması
Koltuk sırtlığını dik duruma yükseltin.
Eğimi ayarlamak için tutma kayışını
çekin.
Tüm konumların doğru olarak
kilitlendiğinden emin olun.
9 Uyarı
Aracınızı ancak koltuk sırtlığı
emniyetli bir şekilde yerine
sabitlendikten sonra sürmeye
başlayın. Aksi halde ani fren veya
çarpışma durumunda araç
içindeki şahıslar yaralanabilir,
araç veya araç içindeki nesneler
zarar görebilir.
Ön yolcu koltuğu sırlığının
katlanması
Eğer araç, ön yolcu koltuğunda bir
açma mekanizması ile donatılmışsa,
koltuk sırtlığı yatay konuma
katlanabilir, ör. çok uzun nesneler
için.

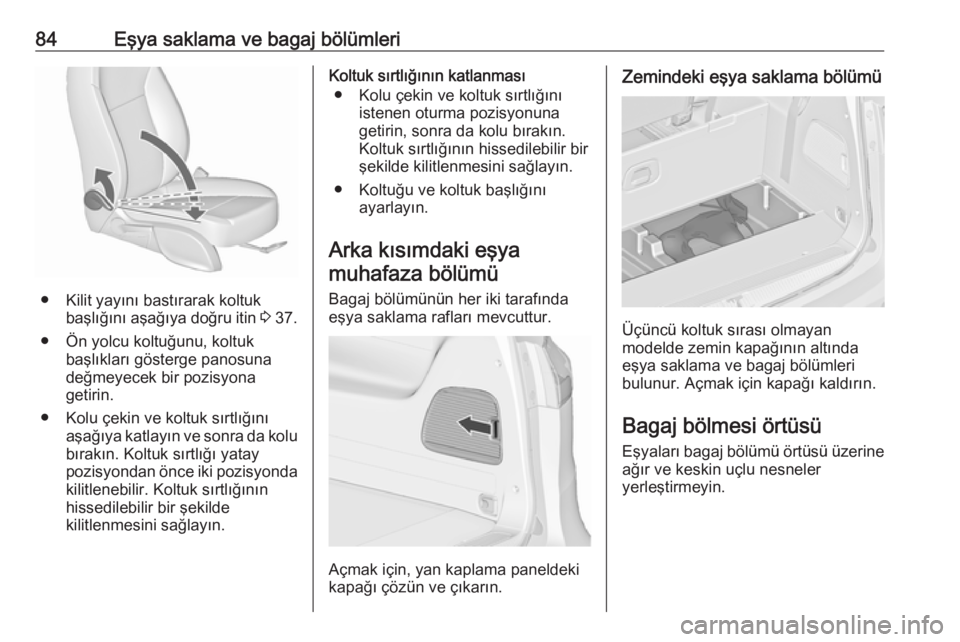

84Eşya saklama ve bagaj bölümleri
● Kilit yayını bastırarak koltukbaşlığını aşağıya doğru itin 3 37.
● Ön yolcu koltuğunu, koltuk başlıkları gösterge panosuna
değmeyecek bir pozisyona
getirin.
● Kolu çekin ve koltuk sırtlığını aşağıya katlayın ve sonra da kolubırakın. Koltuk sırtlığı yatay
pozisyondan önce iki pozisyonda
kilitlenebilir. Koltuk sırtlığının hissedilebilir bir şekilde
kilitlenmesini sağlayın.
Koltuk sırtlığının katlanması
● Kolu çekin ve koltuk sırtlığını istenen oturma pozisyonuna
getirin, sonra da kolu bırakın.
Koltuk sırtlığının hissedilebilir bir
şekilde kilitlenmesini sağlayın.
● Koltuğu ve koltuk başlığını ayarlayın.
Arka kısımdaki eşya
muhafaza bölümü
Bagaj bölümünün her iki tarafında
eşya saklama rafları mevcuttur.
Açmak için, yan kaplama paneldeki
kapağı çözün ve çıkarın.
Zemindeki eşya saklama bölümü
Üçüncü koltuk sırası olmayan
modelde zemin kapağının altında eşya saklama ve bagaj bölümleri
bulunur. Açmak için kapağı kaldırın.
Bagaj bölmesi örtüsü Eşyaları bagaj bölümü örtüsü üzerine
ağır ve keskin uçlu nesneler
yerleştirmeyin.

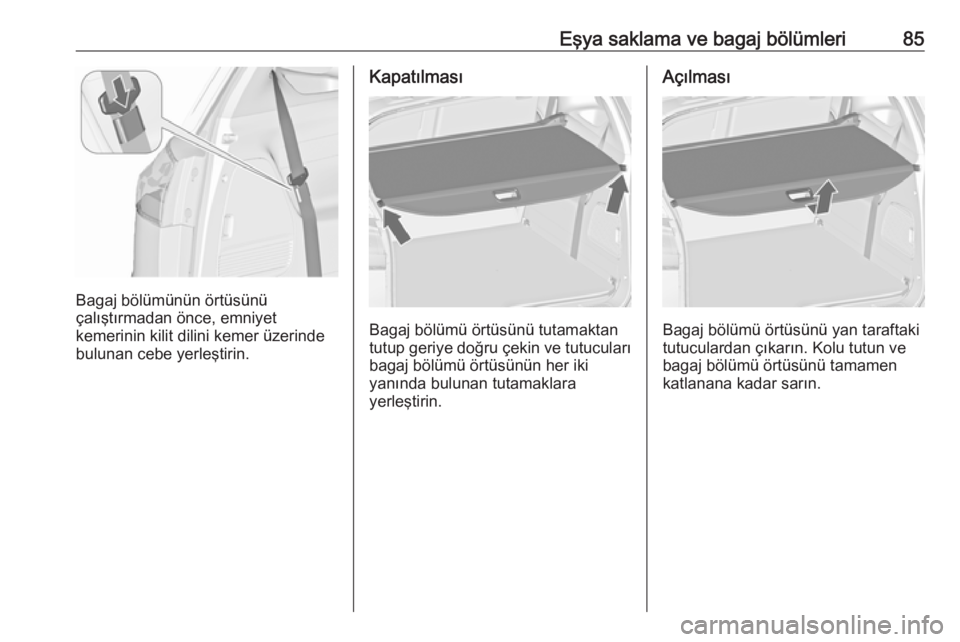

Eşya saklama ve bagaj bölümleri85
Bagaj bölümünün örtüsünü
çalıştırmadan önce, emniyet
kemerinin kilit dilini kemer üzerinde
bulunan cebe yerleştirin.
Kapatılması
Bagaj bölümü örtüsünü tutamaktan
tutup geriye doğru çekin ve tutucuları bagaj bölümü örtüsünün her iki
yanında bulunan tutamaklara
yerleştirin.
Açılması
Bagaj bölümü örtüsünü yan taraftaki
tutuculardan çıkarın. Kolu tutun ve
bagaj bölümü örtüsünü tamamen
katlanana kadar sarın.

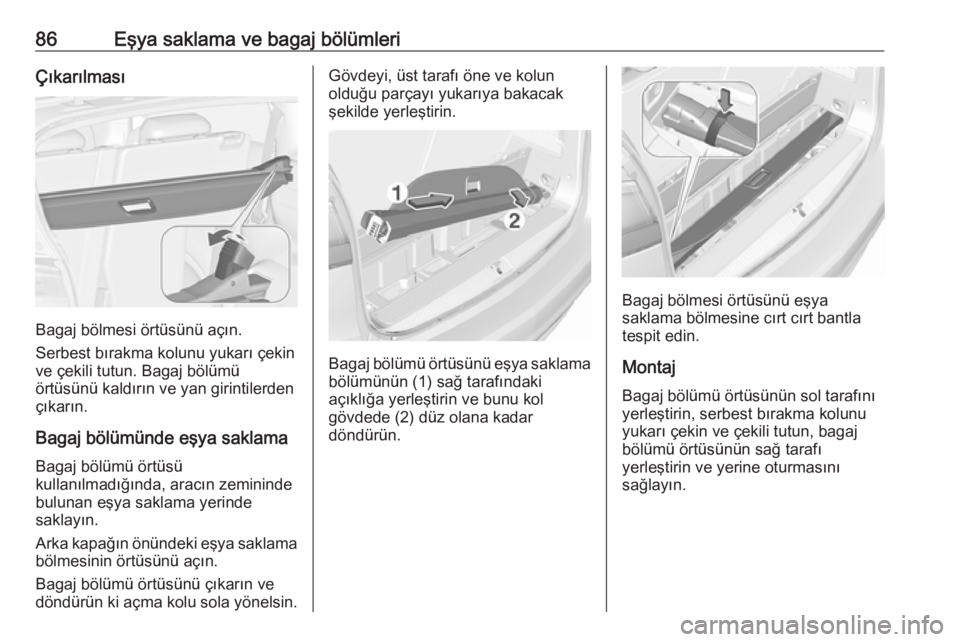

86Eşya saklama ve bagaj bölümleriÇıkarılması
Bagaj bölmesi örtüsünü açın.
Serbest bırakma kolunu yukarı çekin
ve çekili tutun. Bagaj bölümü
örtüsünü kaldırın ve yan girintilerden
çıkarın.
Bagaj bölümünde eşya saklama
Bagaj bölümü örtüsü
kullanılmadığında, aracın zemininde
bulunan eşya saklama yerinde
saklayın.
Arka kapağın önündeki eşya saklama
bölmesinin örtüsünü açın.
Bagaj bölümü örtüsünü çıkarın ve
döndürün ki açma kolu sola yönelsin.
Gövdeyi, üst tarafı öne ve kolun
olduğu parçayı yukarıya bakacak
şekilde yerleştirin.
Bagaj bölümü örtüsünü eşya saklama
bölümünün (1) sağ tarafındaki
açıklığa yerleştirin ve bunu kol
gövdede (2) düz olana kadar
döndürün.
Bagaj bölmesi örtüsünü eşya
saklama bölmesine cırt cırt bantla tespit edin.
Montaj
Bagaj bölümü örtüsünün sol tarafını yerleştirin, serbest bırakma kolunu
yukarı çekin ve çekili tutun, bagaj
bölümü örtüsünün sağ tarafı
yerleştirin ve yerine oturmasını
sağlayın.
