2016.5 OPEL ZAFIRA C Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

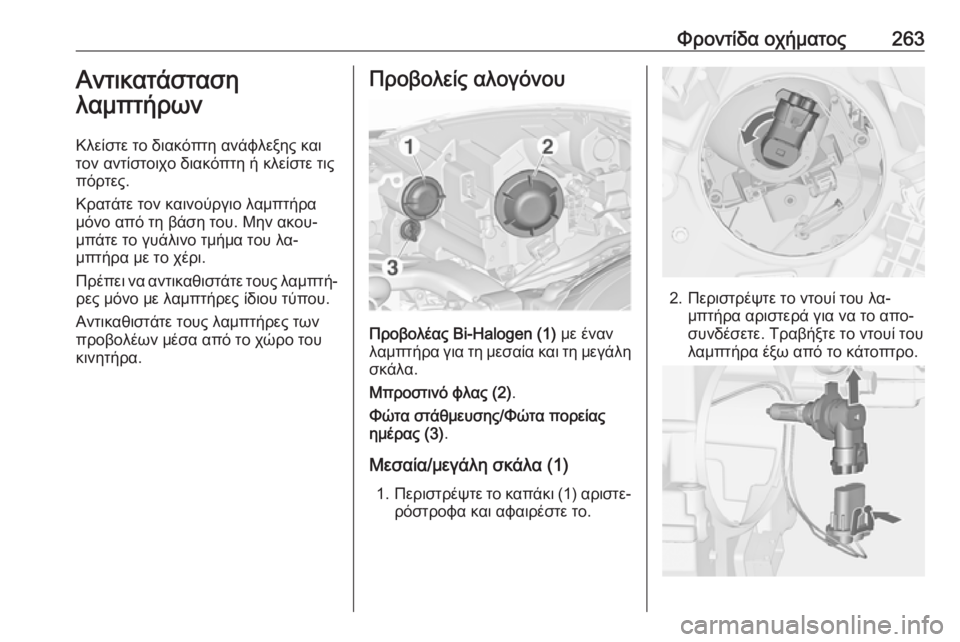

Φροντίδα οχήματος263Αντικατάσταση
λαμπτήρων
Κλείστε το διακόπτη ανάφλεξης και
τον αντίστοιχο διακόπτη ή κλείστε τις
πόρτες.
Κρατάτε τον καινούργιο λαμπτήρα
μόνο από τη βάση του. Μην ακου‐
μπάτε το γυάλινο τμήμα του λα‐
μπτήρα με το χέρι.
Πρέπει να αντικαθιστάτε τους λαμπτή‐ ρες μόνο με λαμπτήρες ίδιου τύπου.
Αντικαθιστάτε τους λαμπτήρες των
προβολέων μέσα από το χώρο του
κινητήρα.Προβολείς αλογόνου
Προβολέας Bi-Halogen (1) με έναν
λαμπτήρα για τη μεσαία και τη μεγάλη σκάλα.
Μπροστινό φλας (2) .
Φώτα στάθμευσης/Φώτα πορείας
ημέρας (3) .
Μεσαία/μεγάλη σκάλα (1) 1. Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε το ντουί του
λαμπτήρα έξω από το κάτοπτρο.

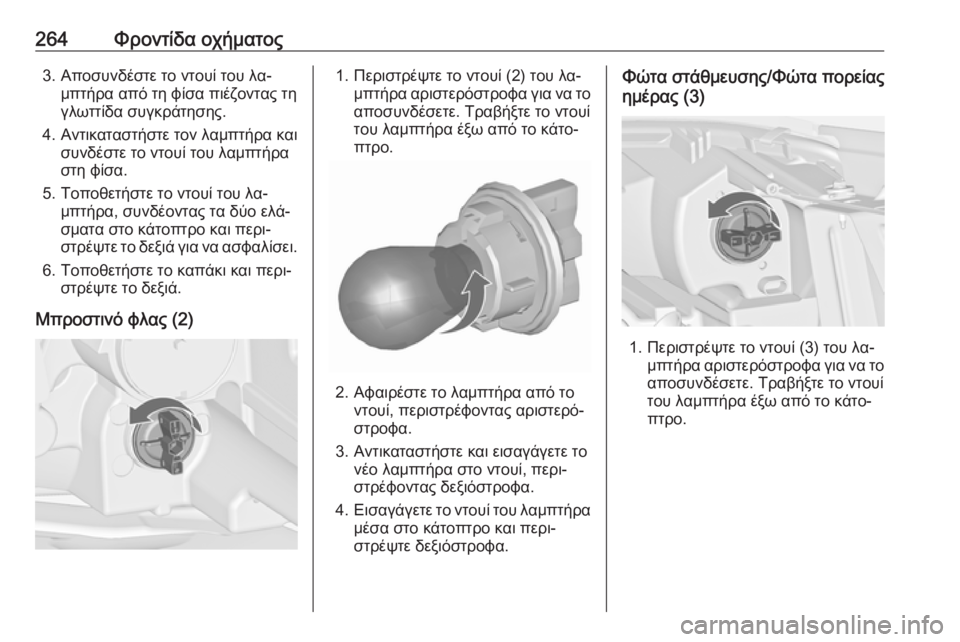

264Φροντίδα οχήματος3. Αποσυνδέστε το ντουί του λα‐μπτήρα από τη φίσα πιέζοντας τηγλωττίδα συγκράτησης.
4. Αντικαταστήστε τον λαμπτήρα και συνδέστε το ντουί του λαμπτήρα
στη φίσα.
5. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κάτοπτρο και περι‐
στρέψτε το δεξιά για να ασφαλίσει.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινό φλας (2)1. Περιστρέψτε το ντουί (2) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
Φώτα στάθμευσης/Φώτα πορείας
ημέρας (3)
1. Περιστρέψτε το ντουί (3) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.

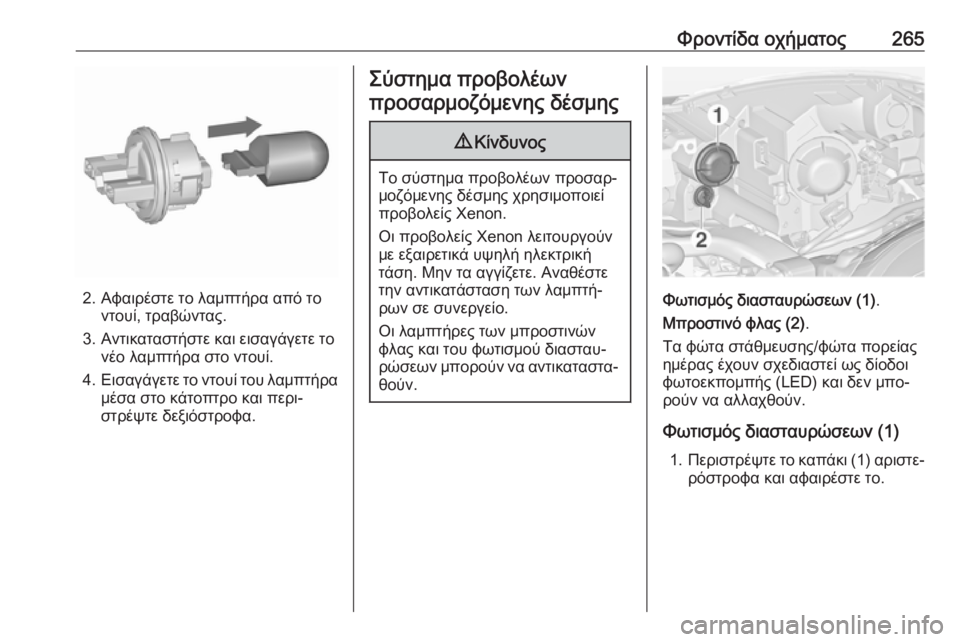

Φροντίδα οχήματος265
2. Αφαιρέστε το λαμπτήρα από τοντουί, τραβώντας.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
Σύστημα προβολέων
προσαρμοζόμενης δέσμης9 Κίνδυνος
Το σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης χρησιμοποιεί
προβολείς Xenon.
Οι προβολείς Xenon λειτουργούν με εξαιρετικά υψηλή ηλεκτρική
τάση. Μην τα αγγίζετε. Αναθέστε
την αντικατάσταση των λαμπτή‐
ρων σε συνεργείο.
Οι λαμπτήρες των μπροστινών
φλας και του φωτισμού διασταυ‐
ρώσεων μπορούν να αντικαταστα‐ θούν.
Φωτισμός διασταυρώσεων (1) .
Μπροστινό φλας (2) .
Τα φώτα στάθμευσης/φώτα πορείας
ημέρας έχουν σχεδιαστεί ως δίοδοι φωτοεκπομπής (LED) και δεν μπο‐
ρούν να αλλαχθούν.
Φωτισμός διασταυρώσεων (1) 1. Περιστρέψτε το καπάκι (1) αριστε‐
ρόστροφα και αφαιρέστε το.

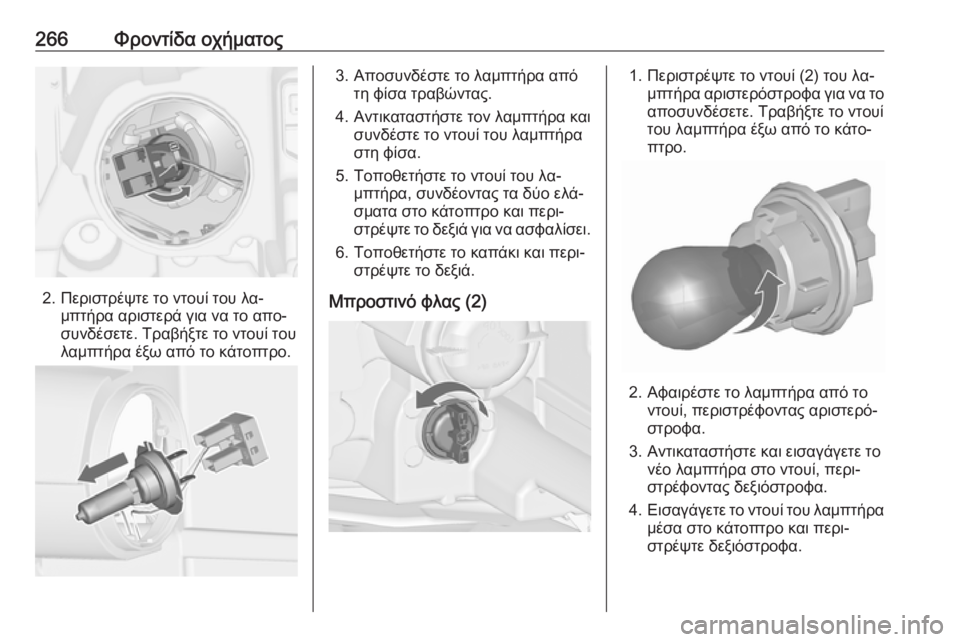

266Φροντίδα οχήματος
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά για να το απο‐
συνδέσετε. Τραβήξτε το ντουί του
λαμπτήρα έξω από το κάτοπτρο.
3. Αποσυνδέστε το λαμπτήρα από τη φίσα τραβώντας.
4. Αντικαταστήστε τον λαμπτήρα και συνδέστε το ντουί του λαμπτήρα
στη φίσα.
5. Τοποθετήστε το ντουί του λα‐ μπτήρα, συνδέοντας τα δύο ελά‐
σματα στο κάτοπτρο και περι‐
στρέψτε το δεξιά για να ασφαλίσει.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.
Μπροστινό φλας (2)1. Περιστρέψτε το ντουί (2) του λα‐ μπτήρα αριστερόστροφα για να το
αποσυνδέσετε. Τραβήξτε το ντουί
του λαμπτήρα έξω από το κάτο‐
πτρο.
2. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.

Φροντίδα οχήματος267Προβολείς ομίχλης
Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Αφαιρέστε τις εξωτερικές βίδες του
καλύμματος, που επισημαίνονται
με τα βέλη.
2. Αποσυνδέστε το κάλυμμα.
Γυρίστε το ντουί του λαμπτήρα
αριστερόστροφα και αφαιρέστε το από το κάτοπτρο.
3. Αποσυνδέστε το ντουί του λα‐ μπτήρα από τη φίσα πιέζοντας τηγλωττίδα συγκράτησης.
4. Αφαιρέστε και αντικαταστήστε το ντουί του λαμπτήρα μαζί με τον
λαμπτήρα και συνδέστε το στη
φίσα.
5. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐
στροφα και σταθεροποιήστε.
6. Στερεώστε το κάλυμμα με τις βί‐ δες.
Πίσω φώτα
1. Αποσπάστε το κάλυμμα της βίδας.

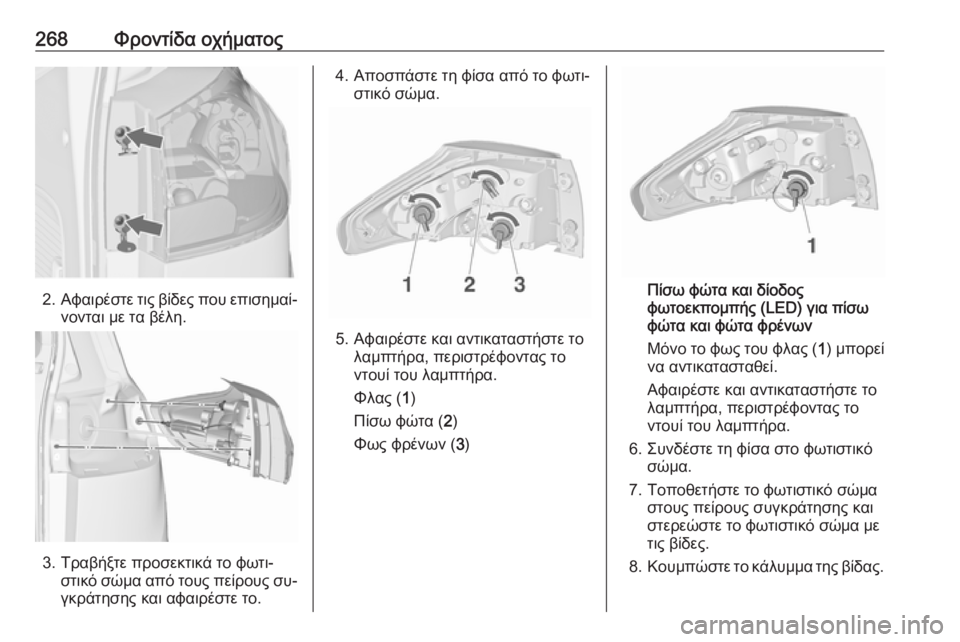

268Φροντίδα οχήματος
2.Αφαιρέστε τις βίδες που επισημαί‐
νονται με τα βέλη.
3. Τραβήξτε προσεκτικά το φωτι‐ στικό σώμα από τους πείρους συ‐γκράτησης και αφαιρέστε το.
4. Αποσπάστε τη φίσα από το φωτι‐ στικό σώμα.
5. Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
Φλας ( 1)
Πίσω φώτα ( 2)
Φως φρένων ( 3)
Πίσω φώτα και δίοδος
φωτοεκπομπής (LED) για πίσω
φώτα και φώτα φρένων
Μόνο το φως του φλας ( 1) μπορεί
να αντικατασταθεί.
Αφαιρέστε και αντικαταστήστε το λαμπτήρα, περιστρέφοντας το
ντουί του λαμπτήρα.
6. Συνδέστε τη φίσα στο φωτιστικό σώμα.
7. Τοποθετήστε το φωτιστικό σώμα στους πείρους συγκράτησης και
στερεώστε το φωτιστικό σώμα με
τις βίδες.
8. Κουμπώστε το κάλυμμα της βίδας.

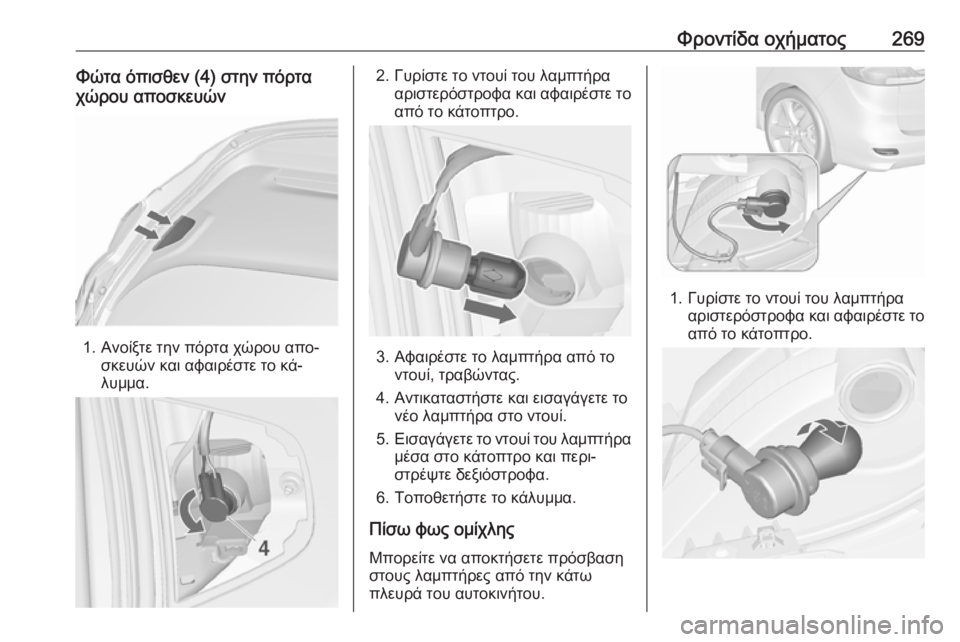

Φροντίδα οχήματος269Φώτα όπισθεν (4) στην πόρτα
χώρου αποσκευών
1. Ανοίξτε την πόρτα χώρου απο‐ σκευών και αφαιρέστε το κά‐
λυμμα.
2. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε το
από το κάτοπτρο.
3. Αφαιρέστε το λαμπτήρα από το ντουί, τραβώντας.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το κάλυμμα.
Πίσω φως ομίχλης Μπορείτε να αποκτήσετε πρόσβαση
στους λαμπτήρες από την κάτω
πλευρά του αυτοκινήτου.
1. Γυρίστε το ντουί του λαμπτήρα αριστερόστροφα και αφαιρέστε τοαπό το κάτοπτρο.

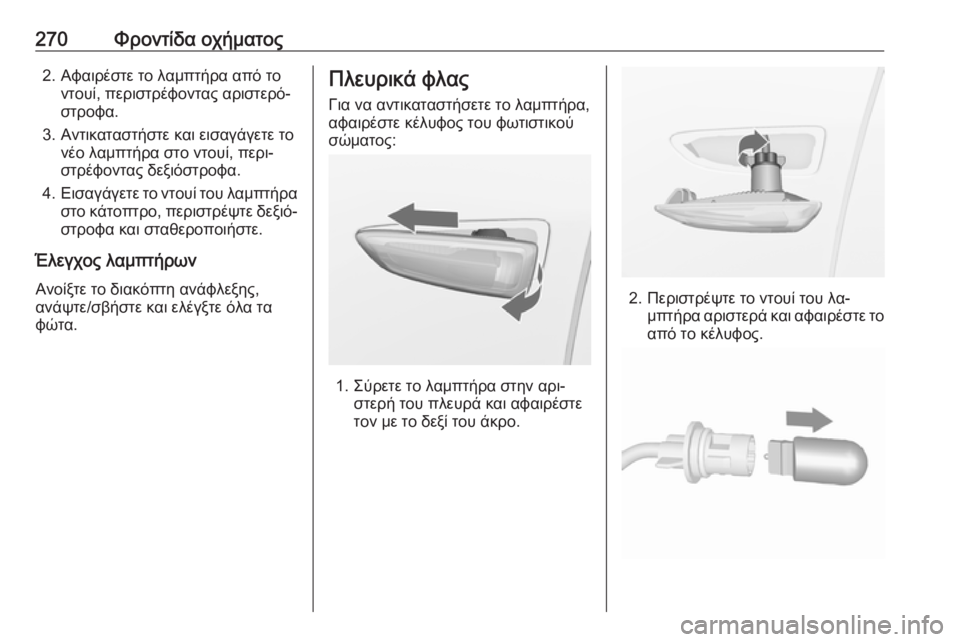

270Φροντίδα οχήματος2. Αφαιρέστε το λαμπτήρα από τοντουί, περιστρέφοντας αριστερό‐
στροφα.
3. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
4. Εισαγάγετε το ντουί του λαμπτήρα
στο κάτοπτρο, περιστρέψτε δεξιό‐
στροφα και σταθεροποιήστε.
Έλεγχος λαμπτήρων
Ανοίξτε το διακόπτη ανάφλεξης,
ανάψτε/σβήστε και ελέγξτε όλα τα
φώτα.Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.
2. Περιστρέψτε το ντουί του λα‐ μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
