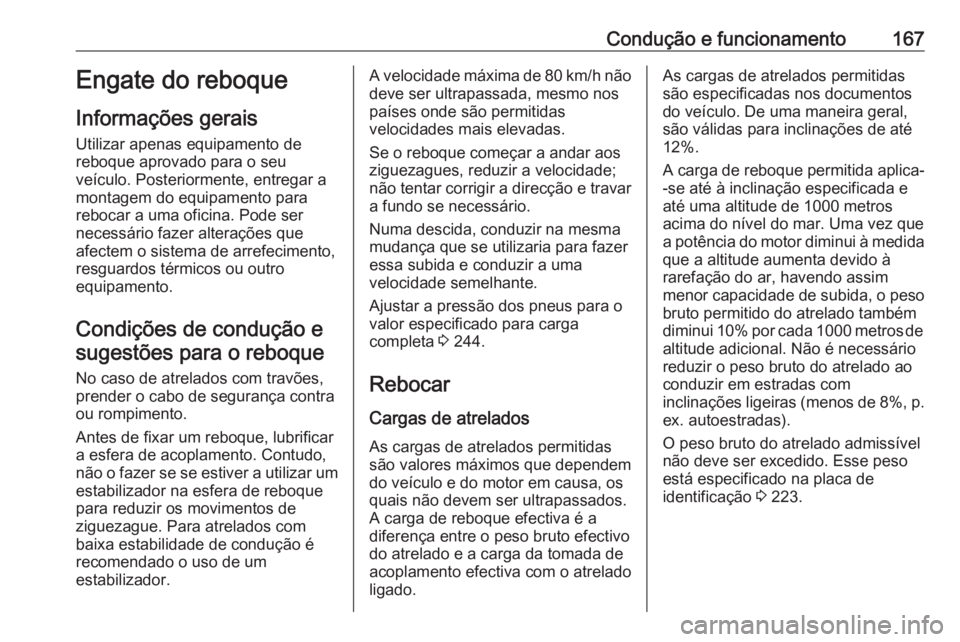

Condução e funcionamento167Engate do reboque
Informações gerais Utilizar apenas equipamento de
reboque aprovado para o seu
veículo. Posteriormente, entregar a
montagem do equipamento para
rebocar a uma oficina. Pode ser
necessário fazer alterações que
afectem o sistema de arrefecimento, resguardos térmicos ou outro
equipamento.
Condições de condução e sugestões para o reboque
No caso de atrelados com travões,
prender o cabo de segurança contra
ou rompimento.
Antes de fixar um reboque, lubrificar
a esfera de acoplamento. Contudo,
não o fazer se se estiver a utilizar um
estabilizador na esfera de reboque
para reduzir os movimentos de
ziguezague. Para atrelados com
baixa estabilidade de condução é
recomendado o uso de um
estabilizador.A velocidade máxima de 80 km/h não deve ser ultrapassada, mesmo nos
países onde são permitidas
velocidades mais elevadas.
Se o reboque começar a andar aos
ziguezagues, reduzir a velocidade;
não tentar corrigir a direcção e travar
a fundo se necessário.
Numa descida, conduzir na mesma
mudança que se utilizaria para fazer
essa subida e conduzir a uma
velocidade semelhante.
Ajustar a pressão dos pneus para o
valor especificado para carga
completa 3 244.
Rebocar
Cargas de atrelados
As cargas de atrelados permitidas
são valores máximos que dependem
do veículo e do motor em causa, os
quais não devem ser ultrapassados.
A carga de reboque efectiva é a
diferença entre o peso bruto efectivo
do atrelado e a carga da tomada de acoplamento efectiva com o atrelado
ligado.As cargas de atrelados permitidas
são especificadas nos documentos
do veículo. De uma maneira geral,
são válidas para inclinações de até
12%.
A carga de reboque permitida aplica- -se até à inclinação especificada e
até uma altitude de 1000 metros
acima do nível do mar. Uma vez que
a potência do motor diminui à medida
que a altitude aumenta devido à
rarefação do ar, havendo assim
menor capacidade de subida, o peso
bruto permitido do atrelado também
diminui 10% por cada 1000 metros de altitude adicional. Não é necessário
reduzir o peso bruto do atrelado ao
conduzir em estradas com
inclinações ligeiras (menos de 8%, p.
ex. autoestradas).
O peso bruto do atrelado admissível
não deve ser excedido. Esse peso está especificado na placa de
identificação 3 223.

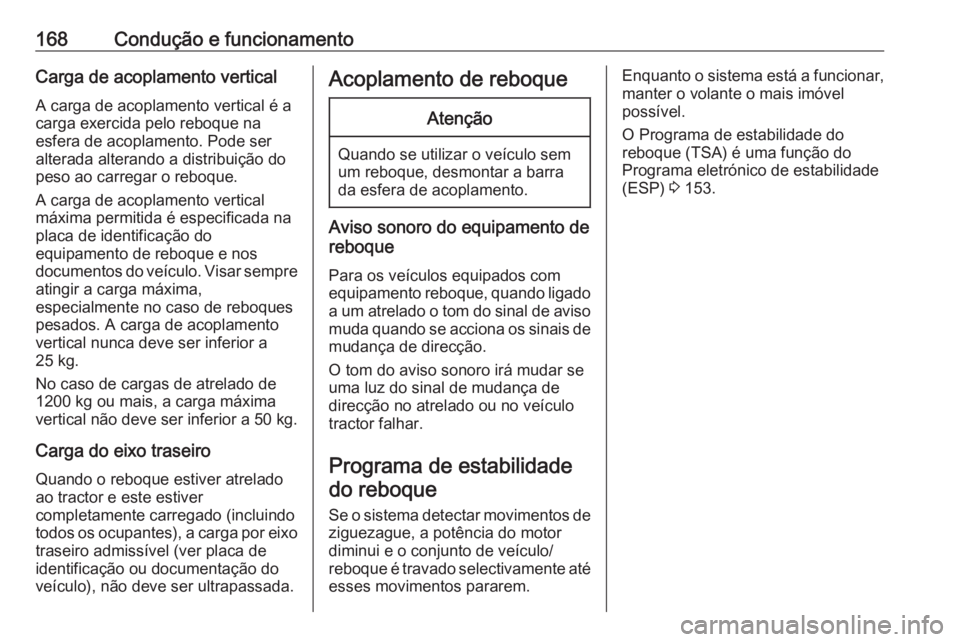

168Condução e funcionamentoCarga de acoplamento vertical
A carga de acoplamento vertical é a
carga exercida pelo reboque na
esfera de acoplamento. Pode ser alterada alterando a distribuição do
peso ao carregar o reboque.
A carga de acoplamento vertical
máxima permitida é especificada na
placa de identificação do
equipamento de reboque e nos
documentos do veículo. Visar sempre atingir a carga máxima,
especialmente no caso de reboques
pesados. A carga de acoplamento
vertical nunca deve ser inferior a
25 kg.
No caso de cargas de atrelado de
1200 kg ou mais, a carga máxima
vertical não deve ser inferior a 50 kg.
Carga do eixo traseiro
Quando o reboque estiver atrelado
ao tractor e este estiver
completamente carregado (incluindo
todos os ocupantes), a carga por eixo traseiro admissível (ver placa de
identificação ou documentação do
veículo), não deve ser ultrapassada.Acoplamento de reboqueAtenção
Quando se utilizar o veículo sem
um reboque, desmontar a barra
da esfera de acoplamento.
Aviso sonoro do equipamento de
reboque
Para os veículos equipados com
equipamento reboque, quando ligado
a um atrelado o tom do sinal de aviso muda quando se acciona os sinais de
mudança de direcção.
O tom do aviso sonoro irá mudar se
uma luz do sinal de mudança de
direcção no atrelado ou no veículo
tractor falhar.
Programa de estabilidadedo reboque
Se o sistema detectar movimentos de
ziguezague, a potência do motor
diminui e o conjunto de veículo/
reboque é travado selectivamente até esses movimentos pararem.
Enquanto o sistema está a funcionar,
manter o volante o mais imóvel
possível.
O Programa de estabilidade do
reboque (TSA) é uma função do
Programa eletrónico de estabilidade
(ESP) 3 153.

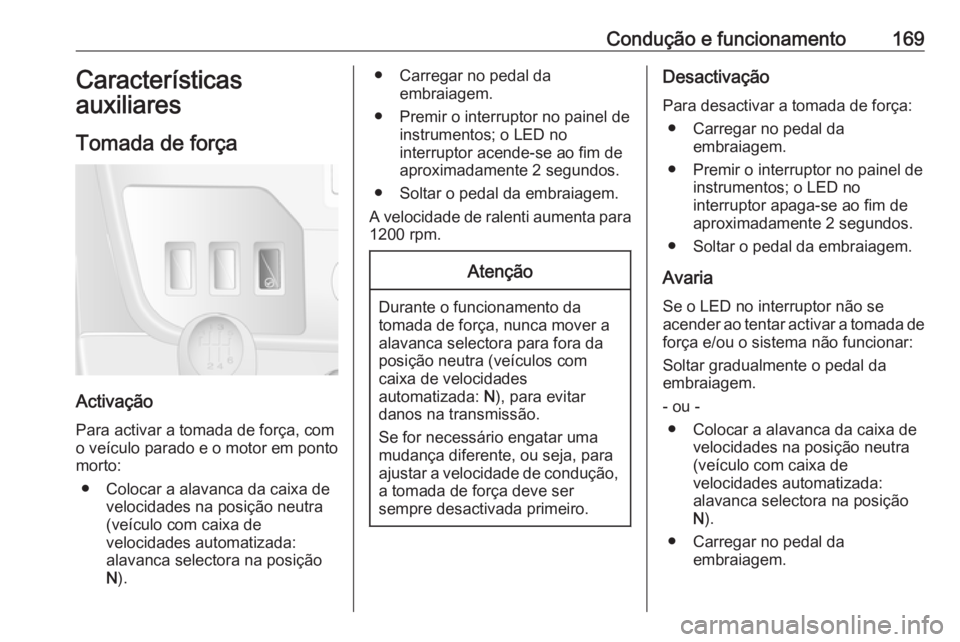

Condução e funcionamento169Características
auxiliares
Tomada de força
Activação
Para activar a tomada de força, com
o veículo parado e o motor em ponto
morto:
● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da
embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
A velocidade de ralenti aumenta para 1200 rpm.Atenção
Durante o funcionamento da
tomada de força, nunca mover a
alavanca selectora para fora da
posição neutra (veículos com
caixa de velocidades
automatizada: N), para evitar
danos na transmissão.
Se for necessário engatar uma mudança diferente, ou seja, para
ajustar a velocidade de condução, a tomada de força deve ser
sempre desactivada primeiro.
Desactivação
Para desactivar a tomada de força: ● Carregar no pedal da embraiagem.
● Premir o interruptor no painel de instrumentos; o LED no
interruptor apaga-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Avaria Se o LED no interruptor não seacender ao tentar activar a tomada de
força e/ou o sistema não funcionar:
Soltar gradualmente o pedal da
embraiagem.
- ou - ● Colocar a alavanca da caixa de velocidades na posição neutra
(veículo com caixa de
velocidades automatizada:
alavanca selectora na posição
N ).
● Carregar no pedal da embraiagem.

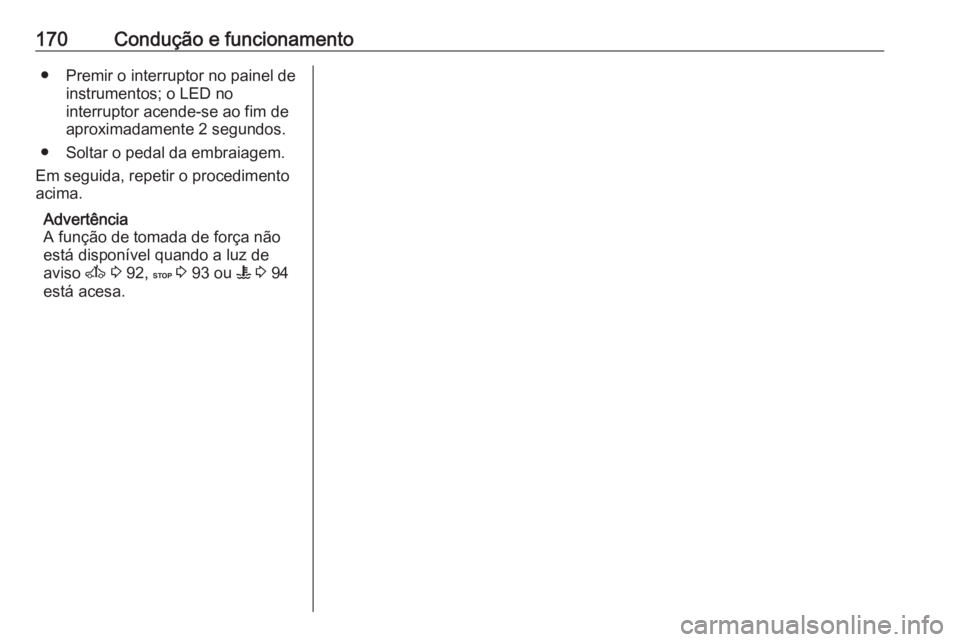

170Condução e funcionamento● Premir o interruptor no painel deinstrumentos; o LED no
interruptor acende-se ao fim de
aproximadamente 2 segundos.
● Soltar o pedal da embraiagem.
Em seguida, repetir o procedimento
acima.
Advertência
A função de tomada de força não
está disponível quando a luz de
aviso A 3 92, C 3 93 ou W 3 94
está acesa.

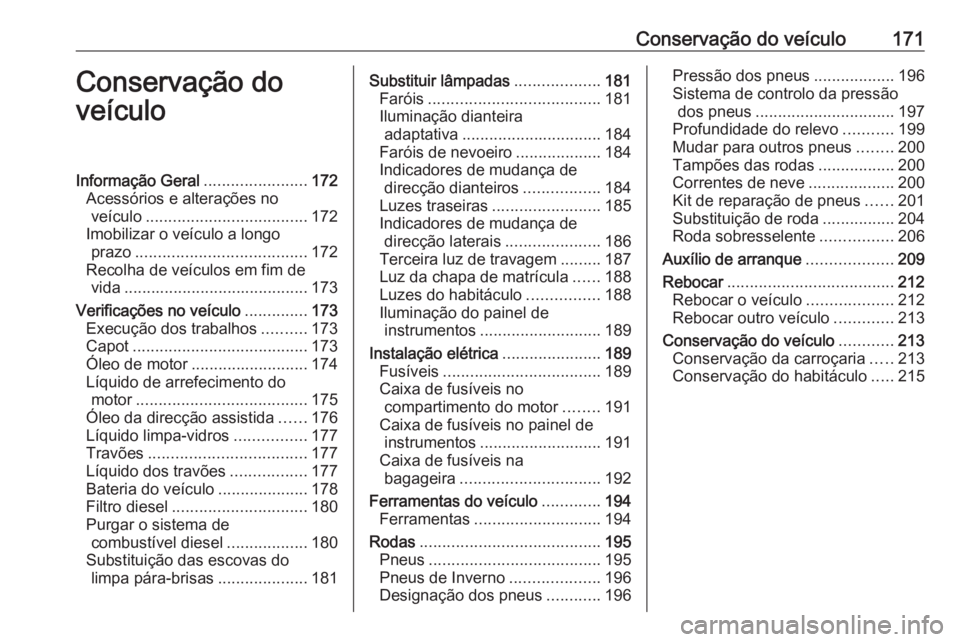

Conservação do veículo171Conservação do
veículoInformação Geral .......................172
Acessórios e alterações no veículo .................................... 172
Imobilizar o veículo a longo prazo ...................................... 172
Recolha de veículos em fim de vida ......................................... 173
Verificações no veículo ..............173
Execução dos trabalhos ..........173
Capot ....................................... 173
Óleo de motor .......................... 174
Líquido de arrefecimento do motor ...................................... 175
Óleo da direcção assistida ......176
Líquido limpa-vidros ................177
Travões ................................... 177
Líquido dos travões .................177
Bateria do veículo ....................178
Filtro diesel .............................. 180
Purgar o sistema de combustível diesel ..................180
Substituição das escovas do limpa pára-brisas ....................181Substituir lâmpadas ...................181
Faróis ...................................... 181
Iluminação dianteira adaptativa ............................... 184
Faróis de nevoeiro ...................184
Indicadores de mudança de direcção dianteiros .................184
Luzes traseiras ........................ 185
Indicadores de mudança de direcção laterais .....................186
Terceira luz de travagem .........187
Luz da chapa de matrícula ......188
Luzes do habitáculo ................188
Iluminação do painel de instrumentos ........................... 189
Instalação elétrica ......................189
Fusíveis ................................... 189
Caixa de fusíveis no compartimento do motor ........191
Caixa de fusíveis no painel de instrumentos ........................... 191
Caixa de fusíveis na bagageira ............................... 192
Ferramentas do veículo .............194
Ferramentas ............................ 194
Rodas ........................................ 195
Pneus ...................................... 195
Pneus de Inverno ....................196
Designação dos pneus ............196Pressão dos pneus ..................196
Sistema de controlo da pressão dos pneus ............................... 197
Profundidade do relevo ...........199
Mudar para outros pneus ........200
Tampões das rodas .................200
Correntes de neve ...................200
Kit de reparação de pneus ......201
Substituição de roda ................204
Roda sobresselente ................206
Auxílio de arranque ...................209
Rebocar ..................................... 212
Rebocar o veículo ...................212
Rebocar outro veículo .............213
Conservação do veículo ............213
Conservação da carroçaria .....213
Conservação do habitáculo .....215

172Conservação do veículoInformação Geral
Acessórios e alterações no veículo
Recomendamos a utilização de peças e acessórios de origem e
peças aprovadas pela fábrica
específicas para o seu tipo de
veículo. Não podemos avaliar ou
garantir a fiabilidade de outros
produtos - mesmo que aprovados por legislação ou por qualquer outra
forma.
Não efectuar alterações no sistema
eléctrico, p. ex. alterações nas
unidades electrónicas de controlo.Atenção
Ao transportar o veículo num comboio ou num reboque, as
palas pára-lama podem ficar
danificadas.
Imobilizar o veículo a longo
prazo
Armazenamento durante muito
tempo
Se o veículo tiver de ser armazenado
por vários meses:
● Lavar e encerar o veículo.● Verificar a protecção de cera do compartimento do motor e dasubstrutura.
● Limpar e conservar vedantes de borracha.
● Mudar o óleo do motor.
● Drenar o reservatório do líquido lava-vidros.
● Verificar a protecção anti- -corrosão e o anticongelante do
líquido de arrefecimento.
● Ajustar a pressão dos pneus para o valor especificado para
carga completa.
● Estacionar o veículo num local seco e bem ventilado. Engrenar
a primeira velocidade ou a
marcha-atrás. Evitar que o
veículo descaia.● Não aplicar o travão de mão.
● Abrir o capô, fechar todas as portas e trancar o veículo.
● Desligar o grampo do terminal negativo da bateria do veículo.
Não esquecer que nenhum dos
sistemas está funcional, p. ex.
sistema de alarme anti-roubo.
Colocar em funcionamento
Quando o veículo vai ser colocado
novamente em funcionamento:
● Ligar o grampo ao terminal negativo da bateria do veículo.
Activar o sistema electrónico dos
vidros eléctricos.
● Verificar a pressão dos pneus. ● Atestar o reservatório do líquido lava-vidros.
● Verificar o nível do óleo do motor.
● Verificar o nível do líquido de arrefecimento.
● Montar a chapa de matrícula, se necessário.

Conservação do veículo173Recolha de veículos em fimde vida
Informação acerca dos centros de
recolha de veículos em fim de vida e
a reciclagem dos veículos em fim de
vida está disponível no nosso sítio na rede, sempre que legalmente exigido.
Confiar este trabalho apenas a um
centro de reciclagem autorizado.Verificações no veículo
Execução dos trabalhos9 Aviso
Realizar verificações no
compartimento do motor apenas
quando a ignição estiver
desligada.
A ventoinha de arrefecimento
pode começar a funcionar mesmo com a ignição desligada.
9 Perigo
O sistema de ignição gera tensões
extremamente altas. Não tocar.
As tampas para atestar os
reservatórios de óleo do motor, de
líquido de arrefecimento e de líquido
lava-vidros e a pega da vareta do óleo são amarelos para fácil identificação.
Capot
Abrir
Puxar a alavanca de abertura e
colocá-la na posição inicial.

174Conservação do veículo
Puxar o trinco de segurança,
localizado ligeiramente descentrado
do lado esquerdo, e abrir o capot.
Puxar para cima a haste de apoio
para removê-la do respectivo suporte
e em seguida prendê-la no gancho do lado direito situado na parte inferior
do capô.
Se o capot for aberto durante um
Autostop, o motor será ligado
automaticamente por motivos de
segurança.
Fechar
Antes de fechar o capot, empurrar o suporte para o respectivo encaixe de
arrumação.
Baixar o capô e deixá-lo cair no
engate a partir de uma altura baixa (20-25 cm). Verificar se o capot está
engatado.
Óleo de motor
Verificar o nível do óleo de motor
manualmente com regularidade para
evitar danos no motor.
Certificar-se que é utilizado óleo com
a graduação correcta. Líquidos e
lubrificantes recomendados 3 219.
O consumo máximo de óleo de motor
é de 0,6 l por 1000 km.Verificar com o veículo numa
superfície nivelada. O motor deve
estar à temperatura de
funcionamento e desligado há pelo
menos 10 minutos.
Puxar a vareta para fora. Limpá-la, inseri-la até ao batente da pega,
puxar para fora e ver qual o nível do
óleo de motor.
Quando o nível do óleo de motor tiver descido para a marca MIN, atestar o
óleo de motor.
