2016.5 OPEL MOVANO_B Manual de Instruções (in Portugues)

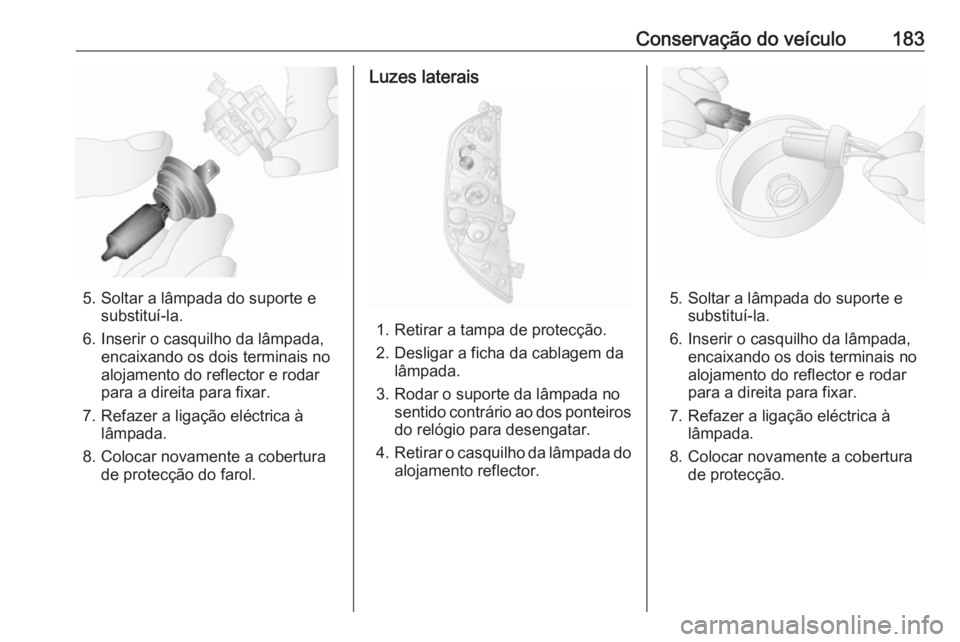

Conservação do veículo183
5. Soltar a lâmpada do suporte esubstituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção do farol.
Luzes laterais
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Soltar a lâmpada do suporte e substituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.

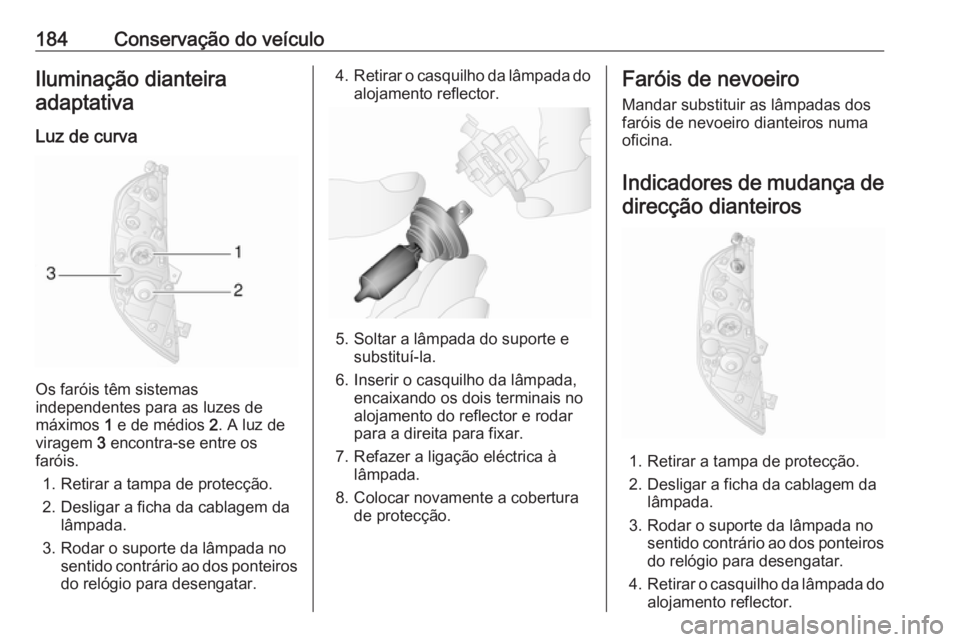

184Conservação do veículoIluminação dianteiraadaptativa
Luz de curva
Os faróis têm sistemas
independentes para as luzes de
máximos 1 e de médios 2. A luz de
viragem 3 encontra-se entre os
faróis.
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.
5. Soltar a lâmpada do suporte e substituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Faróis de nevoeiro
Mandar substituir as lâmpadas dos
faróis de nevoeiro dianteiros numa
oficina.
Indicadores de mudança de
direcção dianteiros
1. Retirar a tampa de protecção.
2. Desligar a ficha da cablagem da lâmpada.
3. Rodar o suporte da lâmpada no sentido contrário ao dos ponteirosdo relógio para desengatar.
4. Retirar o casquilho da lâmpada do
alojamento reflector.

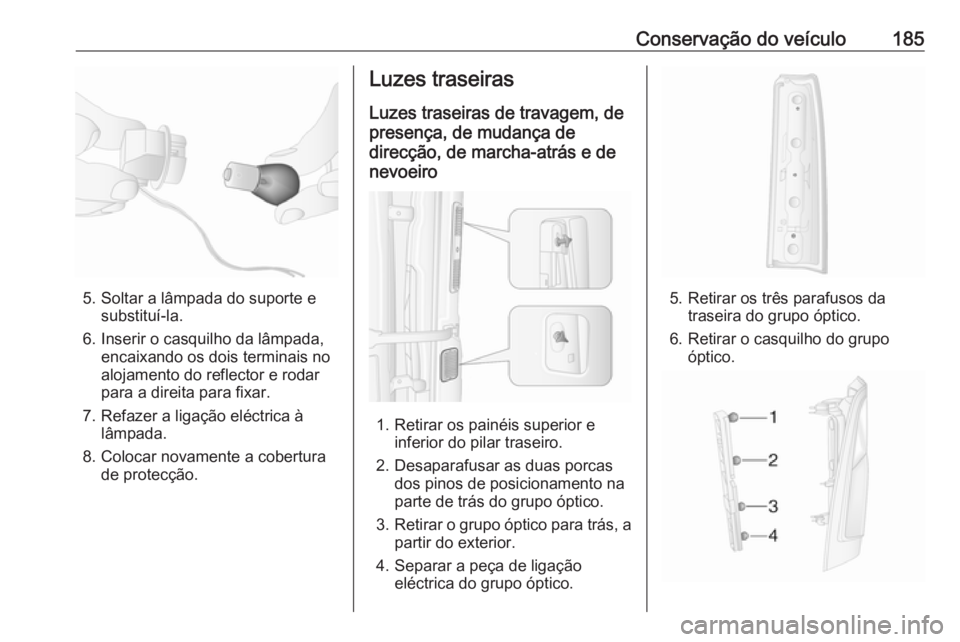

Conservação do veículo185
5. Soltar a lâmpada do suporte esubstituí-la.
6. Inserir o casquilho da lâmpada, encaixando os dois terminais no
alojamento do reflector e rodar
para a direita para fixar.
7. Refazer a ligação eléctrica à lâmpada.
8. Colocar novamente a cobertura de protecção.
Luzes traseiras
Luzes traseiras de travagem, de
presença, de mudança de
direcção, de marcha-atrás e de
nevoeiro
1. Retirar os painéis superior e inferior do pilar traseiro.
2. Desaparafusar as duas porcas dos pinos de posicionamento na
parte de trás do grupo óptico.
3. Retirar o grupo óptico para trás, a
partir do exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Retirar os três parafusos datraseira do grupo óptico.
6. Retirar o casquilho do grupo óptico.

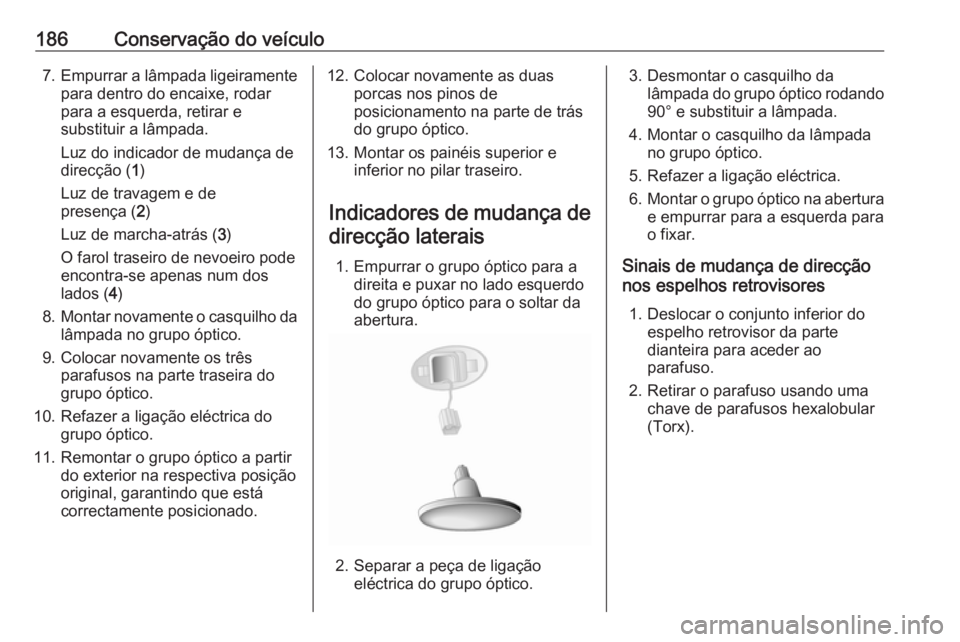

186Conservação do veículo7.Empurrar a lâmpada ligeiramente
para dentro do encaixe, rodar
para a esquerda, retirar e
substituir a lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luz de travagem e de
presença ( 2)
Luz de marcha-atrás ( 3)
O farol traseiro de nevoeiro pode
encontra-se apenas num dos
lados ( 4)
8. Montar novamente o casquilho da
lâmpada no grupo óptico.
9. Colocar novamente os três parafusos na parte traseira do
grupo óptico.
10. Refazer a ligação eléctrica do grupo óptico.
11. Remontar o grupo óptico a partir do exterior na respectiva posição
original, garantindo que está
correctamente posicionado.12. Colocar novamente as duas porcas nos pinos deposicionamento na parte de trás
do grupo óptico.
13. Montar os painéis superior e inferior no pilar traseiro.
Indicadores de mudança de
direcção laterais
1. Empurrar o grupo óptico para a direita e puxar no lado esquerdo
do grupo óptico para o soltar da
abertura.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar o casquilho da lâmpada do grupo óptico rodando
90° e substituir a lâmpada.
4. Montar o casquilho da lâmpada no grupo óptico.
5. Refazer a ligação eléctrica.
6. Montar o grupo óptico na abertura
e empurrar para a esquerda parao fixar.
Sinais de mudança de direcção
nos espelhos retrovisores
1. Deslocar o conjunto inferior do espelho retrovisor da parte
dianteira para aceder ao
parafuso.
2. Retirar o parafuso usando uma chave de parafusos hexalobular
(Torx).

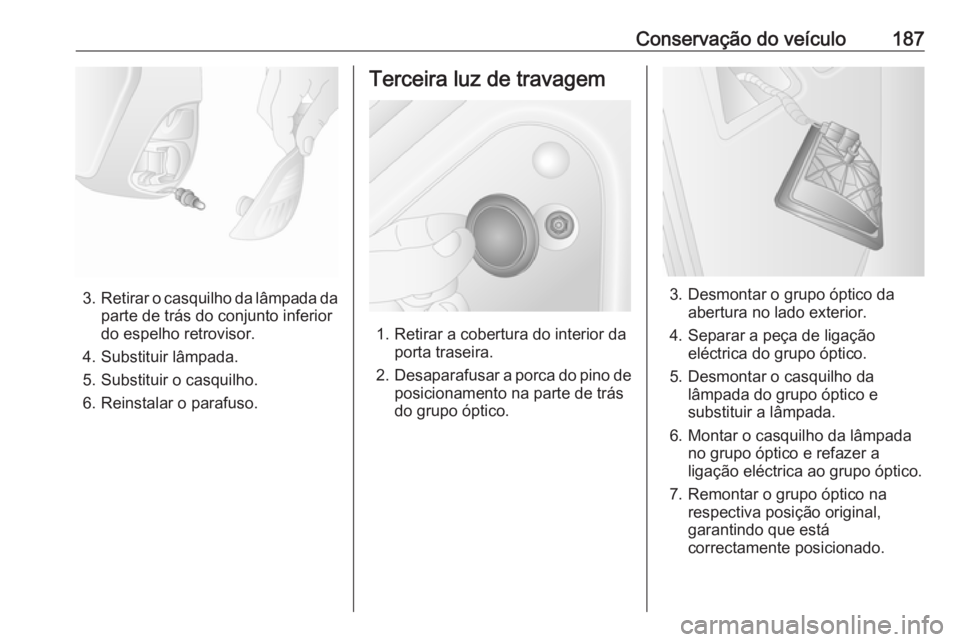

Conservação do veículo187
3.Retirar o casquilho da lâmpada da
parte de trás do conjunto inferior
do espelho retrovisor.
4. Substituir lâmpada.
5. Substituir o casquilho.
6. Reinstalar o parafuso.
Terceira luz de travagem
1. Retirar a cobertura do interior da porta traseira.
2. Desaparafusar a porca do pino de
posicionamento na parte de trás
do grupo óptico.
3. Desmontar o grupo óptico da abertura no lado exterior.
4. Separar a peça de ligação eléctrica do grupo óptico.
5. Desmontar o casquilho da lâmpada do grupo óptico e
substituir a lâmpada.
6. Montar o casquilho da lâmpada no grupo óptico e refazer a
ligação eléctrica ao grupo óptico.
7. Remontar o grupo óptico na respectiva posição original,
garantindo que está
correctamente posicionado.

188Conservação do veículo8. Colocar novamente a porca nopino de posicionamento na parte
de trás do grupo óptico.
9. Montar a cobertura no interior da porta traseira.
Luz da chapa de matrícula
1. Soltar a lente óptica usando uma chave de parafusos de lâmina
plana.
2. Desmontar a cobertura e substituir a lâmpada.
3. Montar novamente a lente.
Luzes do habitáculo
Luz de cortesia dianteira
1. Desmontar a lente óptica usando uma chave de parafusos de
lâmina plana.
2. Substituir lâmpada.
3. Montar novamente a lente.
Luz do compartimento de carga
1. Desmontar o grupo óptico utilizando uma chave de
parafusos de lâmina plana.
2. Separar a peça de ligação eléctrica do grupo óptico.
3. Desmontar a cobertura da lente e
substituir a lâmpada.
4. Refazer a ligação eléctrica e montar novamente o grupo
óptico.

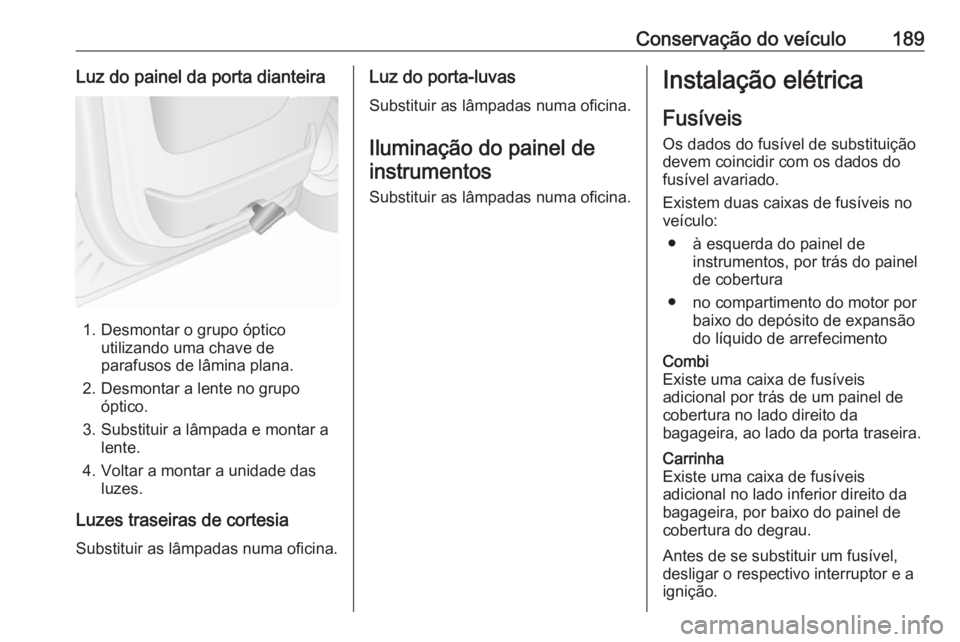

Conservação do veículo189Luz do painel da porta dianteira
1. Desmontar o grupo ópticoutilizando uma chave de
parafusos de lâmina plana.
2. Desmontar a lente no grupo óptico.
3. Substituir a lâmpada e montar a lente.
4. Voltar a montar a unidade das luzes.
Luzes traseiras de cortesia
Substituir as lâmpadas numa oficina.
Luz do porta-luvas
Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem duas caixas de fusíveis no
veículo:
● à esquerda do painel de instrumentos, por trás do painel
de cobertura
● no compartimento do motor por baixo do depósito de expansão
do líquido de arrefecimentoCombi
Existe uma caixa de fusíveis
adicional por trás de um painel de
cobertura no lado direito da
bagageira, ao lado da porta traseira.Carrinha
Existe uma caixa de fusíveis
adicional no lado inferior direito da
bagageira, por baixo do painel de
cobertura do degrau.
Antes de se substituir um fusível,
desligar o respectivo interruptor e a
ignição.

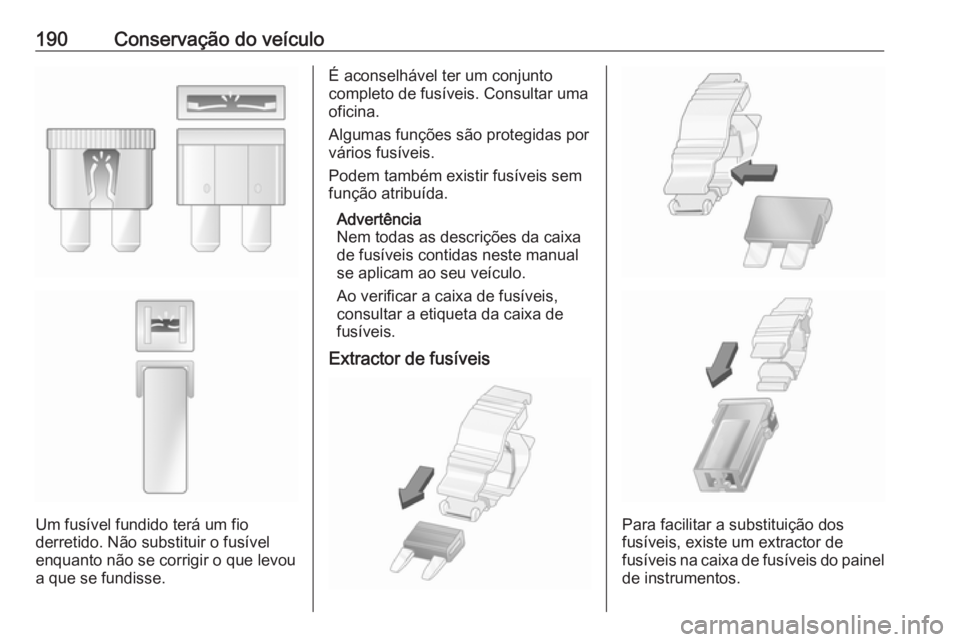

190Conservação do veículo
Um fusível fundido terá um fio
derretido. Não substituir o fusível
enquanto não se corrigir o que levou
a que se fundisse.
É aconselhável ter um conjunto
completo de fusíveis. Consultar uma
oficina.
Algumas funções são protegidas por vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Advertência
Nem todas as descrições da caixa
de fusíveis contidas neste manual
se aplicam ao seu veículo.
Ao verificar a caixa de fusíveis,
consultar a etiqueta da caixa de
fusíveis.
Extractor de fusíveis
Para facilitar a substituição dos
fusíveis, existe um extractor de
fusíveis na caixa de fusíveis do painel de instrumentos.
