2016.5 OPEL MOVANO_B Сопственички прирачник

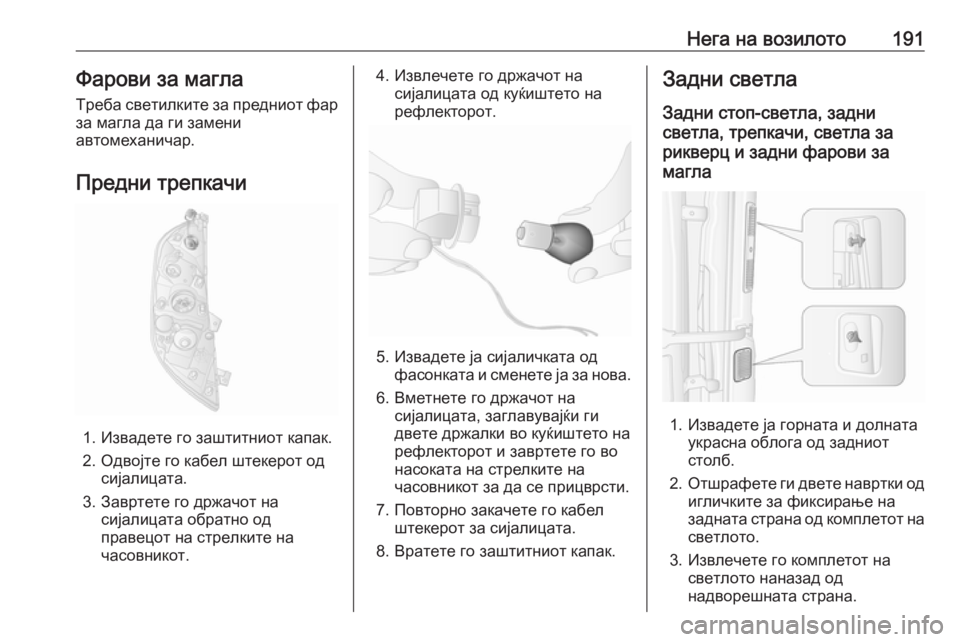

Нега на возилото191Фарови за маглаТреба светилките за предниот фар
за магла да ги замени
автомеханичар.
Предни трепкачи
1. Извадете го заштитниот капак.
2. Одвојте го кабел штекерот од сијалицата.
3. Завртете го држачот на сијалицата обратно од
правецот на стрелките на
часовникот.
4. Извлечете го држачот на сијалицата од куќиштето на
рефлекторот.
5. Извадете ја сијаличката од фасонката и сменете ја за нова.
6. Вметнете го држачот на сијалицата, заглавувајќи ги
двете држалки во куќиштето на
рефлекторот и завртете го во
насоката на стрелките на
часовникот за да се прицврсти.
7. Повторно закачете го кабел штекерот за сијалицата.
8. Вратете го заштитниот капак.
Задни светла
Задни стоп-светла, задни
светла, трепкачи, светла за
рикверц и задни фарови за
магла
1. Извадете ја горната и долната украсна облога од задниот
столб.
2. Отшрафете ги двете навртки од
игличките за фиксирање на
задната страна од комплетот на
светлото.
3. Извлечете го комплетот на светлото наназад од
надворешната страна.

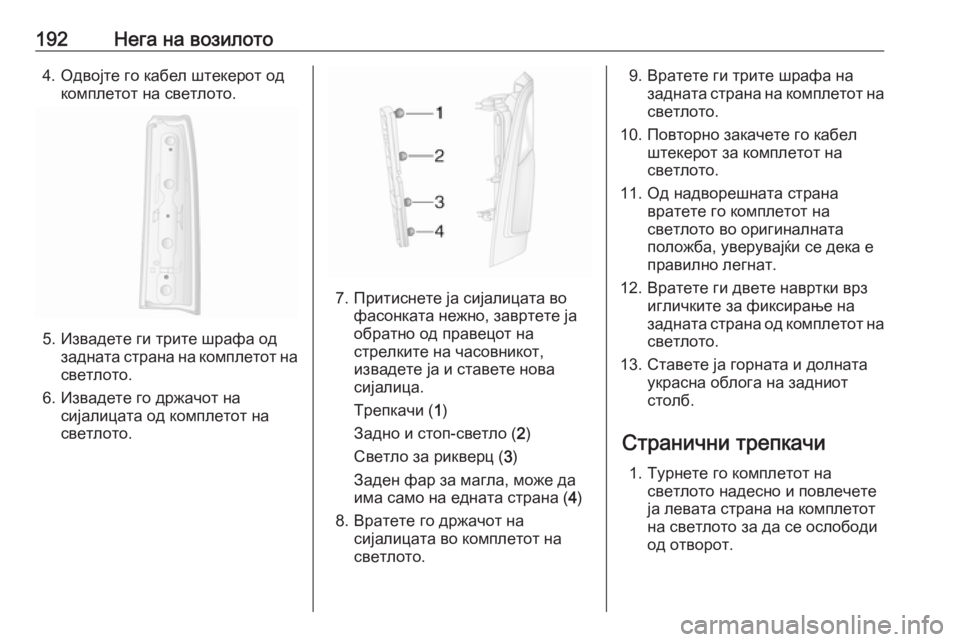

192Нега на возилото4. Одвојте го кабел штекерот одкомплетот на светлото.
5. Извадете ги трите шрафа од задната страна на комплетот насветлото.
6. Извадете го држачот на сијалицата од комплетот на
светлото.
7. Притиснете ја сијалицата во фасонката нежно, завртете ја
обратно од правецот на стрелките на часовникот,
извадете ја и ставете нова
сијалица.
Трепкачи ( 1)
Задно и стоп-светло ( 2)
Светло за рикверц ( 3)
Заден фар за магла, може да
има само на едната страна ( 4)
8. Вратете го држачот на сијалицата во комплетот на
светлото.
9. Вратете ги трите шрафа на задната страна на комплетот насветлото.
10. Повторно закачете го кабел штекерот за комплетот на
светлото.
11. Од надворешната страна вратете го комплетот на
светлото во оригиналната
положба, уверувајќи се дека е
правилно легнат.
12. Вратете ги двете навртки врз игличките за фиксирање на
задната страна од комплетот на
светлото.
13. Ставете ја горната и долната украсна облога на задниот
столб.
Странични трепкачи 1. Турнете го комплетот на светлото надесно и повлечете
ја левата страна на комплетот
на светлото за да се ослободи
од отворот.

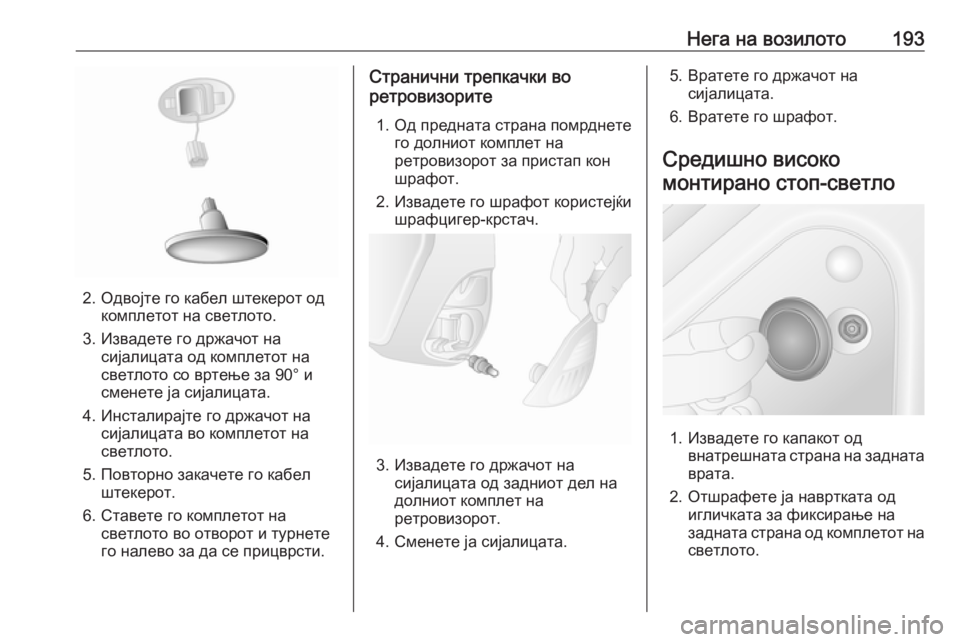

Нега на возилото193
2. Одвојте го кабел штекерот одкомплетот на светлото.
3. Извадете го држачот на сијалицата од комплетот на
светлото со вртење за 90° и
сменете ја сијалицата.
4. Инсталирајте го држачот на сијалицата во комплетот на
светлото.
5. Повторно закачете го кабел штекерот.
6. Ставете го комплетот на светлото во отворот и турнете
го налево за да се прицврсти.
Странични трепкачки во
ретровизорите
1. Од предната страна помрднете го долниот комплет на
ретровизорот за пристап кон
шрафот.
2. Извадете го шрафот користејќи шрафцигер-крстач.
3. Извадете го држачот насијалицата од задниот дел на
долниот комплет на
ретровизорот.
4. Сменете ја сијалицата.
5. Вратете го држачот на сијалицата.
6. Вратете го шрафот.
Средишно високо монтирано стоп-светло
1. Извадете го капакот од внатрешната страна на задната
врата.
2. Отшрафете ја навртката од игличката за фиксирање на
задната страна од комплетот на
светлото.

194Нега на возилото
3. Извадете го комплетот насветлото од отворот на
надворешната страна.
4. Одвојте го кабел штекерот од комплетот на светлото.
5. Извадете го држачот на сијалицата од комплетот на
светлото и ставете нова
сијалица.
6. Ставете го држачот на сијалицата во комплетот на
светлото и повторно закачете
го кабел штекерот за комплетот
на светлото.
7. Вратете го комплетот на светлото во отворот, уверувајќисе дека е правилно легнат.
8. Вратете ја навртката врз игличката за фиксирање на
задната страна од комплетот на
светлото.
9. Ставете го капакот на внатрешната страна на заднатаврата.
Светло за регистарската
табличка
1. Откачете ја леќата користејќи плоскат шрафцигер.
2. Извадете го капакот и сменете ја сијалицата.
3. Вратете ја леќата.
Внатрешни светла
Предни внатрешни светла
1. Извадете ја леќата користејќи плоскат шрафцигер.
2. Сменете ја сијалицата.
3. Вратете ја леќата.

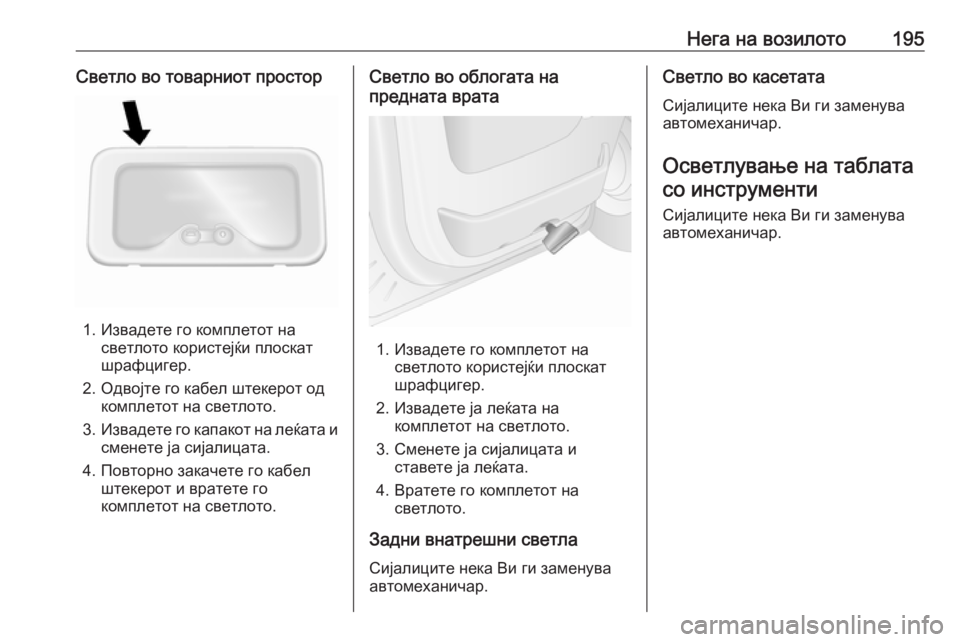

Нега на возилото195Светло во товарниот простор
1. Извадете го комплетот насветлото користејќи плоскат
шрафцигер.
2. Одвојте го кабел штекерот од комплетот на светлото.
3. Извадете го капакот на леќата и
сменете ја сијалицата.
4. Повторно закачете го кабел штекерот и вратете гокомплетот на светлото.
Светло во облогата на
предната врата
1. Извадете го комплетот на светлото користејќи плоскат
шрафцигер.
2. Извадете ја леќата на комплетот на светлото.
3. Сменете ја сијалицата и ставете ја леќата.
4. Вратете го комплетот на светлото.
Задни внатрешни светла
Сијалиците нека Ви ги заменува
автомеханичар.
Светло во касетата
Сијалиците нека Ви ги заменува
автомеханичар.
Осветлување на таблата со инструменти
Сијалиците нека Ви ги заменува
автомеханичар.

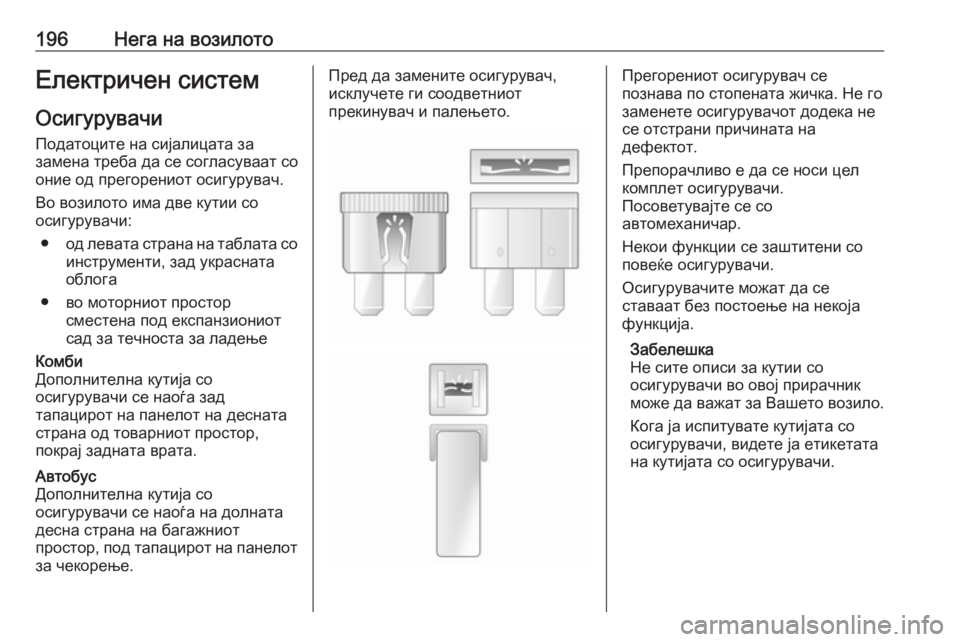

196Нега на возилотоЕлектричен системОсигурувачи
Податоците на сијалицата за
замена треба да се согласуваат со
оние од прегорениот осигурувач.
Во возилото има две кутии со
осигурувачи:
● од левата страна на таблата со
инструменти, зад украсната
облога
● во моторниот простор сместена под експанзиониот
сад за течноста за ладењеКомби
Дополнителна кутија со
осигурувачи се наоѓа зад
тапацирот на панелот на десната
страна од товарниот простор,
покрај задната врата.Автобус
Дополнителна кутија со
осигурувачи се наоѓа на долната
десна страна на багажниот
простор, под тапацирот на панелот
за чекорење.Пред да замените осигурувач,
исклучете ги соодветниот
прекинувач и палењето.Прегорениот осигурувач се
познава по стопената жичка. Не го
заменете осигурувачот додека не
се отстрани причината на
дефектот.
Препорачливо е да се носи цел комплет осигурувачи.
Посоветувајте се со
автомеханичар.
Некои функции се заштитени со
повеќе осигурувачи.
Осигурувачите можат да се
ставаат без постоење на некоја
функција.
Забелешка
Не сите описи за кутии со
осигурувачи во овој прирачник
може да важат за Вашето возило.
Кога ја испитувате кутијата со
осигурувачи, видете ја етикетата
на кутијата со осигурувачи.

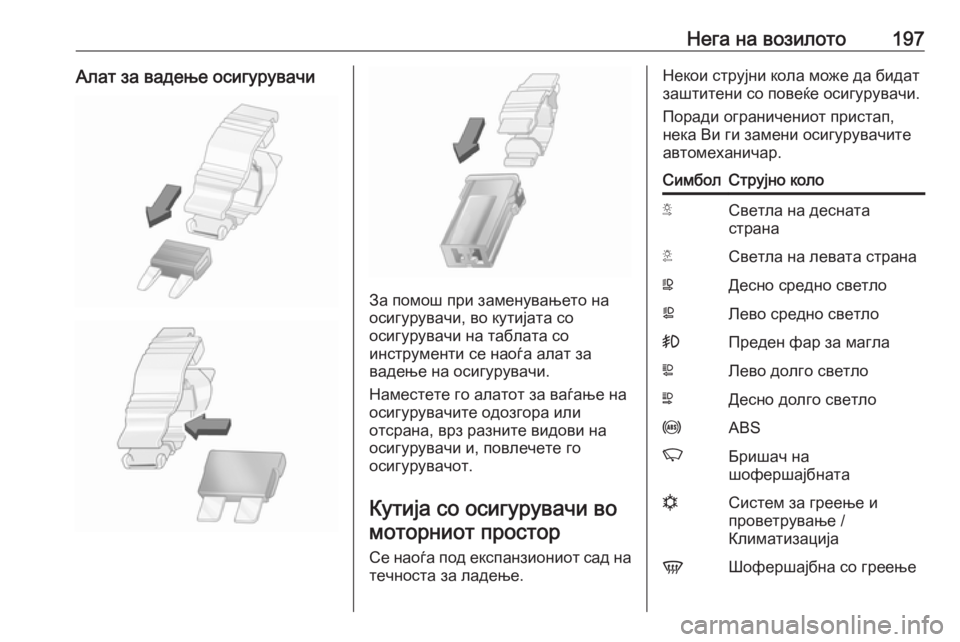

Нега на возилото197Алат за вадење осигурувачи
За помош при заменувањето на
осигурувачи, во кутијата со
осигурувачи на таблата со
инструменти се наоѓа алат за
вадење на осигурувачи.
Наместете го алатот за ваѓање на
осигурувачите одозгора или
отсрана, врз разните видови на
осигурувачи и, повлечете го
осигурувачот.
Кутија со осигурувачи во моторниот простор
Се наоѓа под експанзиониот сад на
течноста за ладење.
Некои струјни кола може да бидат
заштитени со повеќе осигурувачи.
Поради ограничениот пристап,
нека Ви ги замени осигурувачите
автомеханичар.СимболСтрујно колоSСветла на десната
странаTСветла на левата странаWДесно средно светлоaЛево средно светло>Преден фар за маглаLЛево долго светлоNДесно долго светлоuABSKБришач на
шофершајбнатаnСистем за греење и
проветрување /
КлиматизацијаVШофершајбна со греење

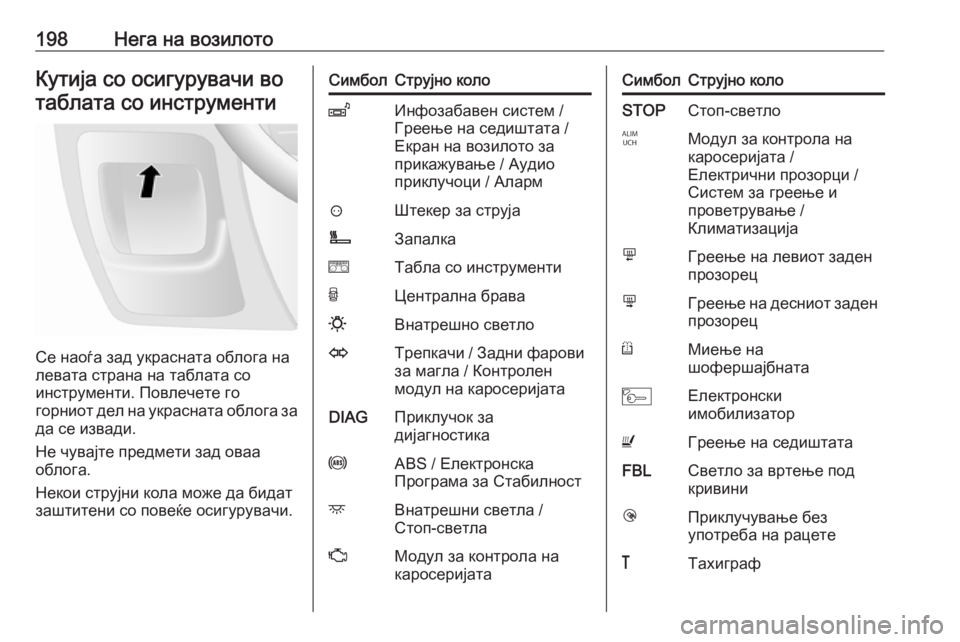

198Нега на возилотоКутија со осигурувачи вотаблата со инструменти
Се наоѓа зад украсната облога на
левата страна на таблата со
инструменти. Повлечете го
горниот дел на украсната облога за
да се извади.
Не чувајте предмети зад оваа
облога.
Некои струјни кола може да бидат
заштитени со повеќе осигурувачи.
СимболСтрујно колоZИнфозабавен систем /
Греење на седиштата /
Екран на возилото за
прикажување / Аудио
приклучоци / Аларм?Штекер за струјаÌЗапалкаeТабла со инструментиUЦентрална брава0Внатрешно светлоOТрепкачи / Задни фарови за магла / Контролен
модул на каросеријатаDIAGПриклучок за
дијагностикаuABS / Електронска
Програма за СтабилностdВнатрешни светла /
Стоп-светлаZМодул за контрола на
каросеријатаСимболСтрујно колоSTOPСтоп-светлоIМодул за контрола на
каросеријата /
Електрични прозорци /
Систем за греење и
проветрување /
КлиматизацијаmГреење на левиот заден
прозорецnГреење на десниот заден прозорецRМиење на
шофершајбнатаMЕлектронски
имобилизаторUГреење на седиштатаFBLСветло за вртење под
кривиниlПриклучување без
употреба на рацете&Тахиграф
