Strumenti e comandi63Perché ora e data vengano impostate
automaticamente, selezionare
Acceso - RDS .
Perché ora e data vengano impostate manualmente, selezionare Spento -
Manuale . Se Imposta Automatico
viene impostato su Spento -
Manuale , le voci del sottomenù
Imposta ora e Imposta data possono
essere selezionate.
Imposta ora e data
Per regolare le impostazioni di ora e
data, selezionare Imposta ora o
Imposta data .
Toccare + e - per regolare le impo‐
stazioni.Prese di corrente
Una presa di corrente da 12 Volt è
posizionata nella consolle centrale.
Non superare il consumo massimo di
120 Watt.
Se l'accensione è disinserita, la presa di corrente è disattivata. Inoltre, la
presa di corrente si disattiva anche in
caso di bassa tensione della batteria
del veicolo.
Collegare solo accessori elettrici con‐ formi ai requisiti di compatibilità elet‐
tromagnetica specificati nella norma
DIN VDE 40 839.
Non collegare accessori che gene‐
rano corrente, come caricabatterie o
batterie.
Evitare l'uso di spine non idonee per non danneggiare la presa.
Sistema Start-stop 3 115.
Accendisigari
L'accendisigari potrebbe essere col‐
locato nella consolle centrale.
Premere il pulsante dell'accendisi‐
gari. L'accendisigari si spegne auto‐
maticamente non appena la resi‐
stenza diviene incandescente.
Estrarre l'accendisigari.
PosaceneriAttenzione
Da utilizzare esclusivamente per
la cenere e non per materiale in‐
fiammabile.
Il posacenere portatile può essere in‐
serito nel portalattine.

64Strumenti e comandiSpie, strumenti e
indicatori
Quadro strumenti
All'inserimento dell'accensione, gli in‐
dicatori degli strumenti vanno breve‐
mente a fine corsa.
Tachimetro
Indica la velocità del veicolo.
Contachilometri
La riga inferiore indica la distanza re‐ gistrata in km.
Contachilometri parziale
Visualizzazione della distanza regi‐
strata dall'ultimo azzeramento.
Il contachilometri parziale registra fino a 9.999,9 km e poi si azzera.
Per reimpostare, premere SET/CLR
sulla leva degli indicatore di direzione
per alcuni secondi 3 77.
Contagiri
Indica la velocità di rotazione del mo‐
tore.
Viaggiare quanto più possibile al re‐
gime più basso per ogni marcia.
Attenzione
Se l'ago è nella zona rossa di pe‐
ricolo, è stato superato il massimo
dei giri ammesso. Pericolo per il
motore.

Strumenti e comandi65Indicatore del livello
carburante
Il numero di LED segnala il livello nel
serbatoio carburante.
La freccia indica il lato veicolo dove si
trova lo sportellino di rifornimento car‐
burante.
Durante il funzionamento a gas li‐
quido, viene visualizzato il livello di gas nel serbatoio.
Se il livello nel serbatoio è basso, si
accende la spia Y. Se la spia lampeg‐
gia, è necessario fare rifornimento im‐ mediatamente.
Durante il funzionamento a gas li‐
quido, il sistema passa automatica‐
mente al funzionamento a benzina
quando i serbatoi del gas sono vuoti
3 65.
Non svuotare mai completamente il
serbatoio carburante.
Poiché nel serbatoio rimane sempre
una certa quantità di carburante, la
quantità necessaria per riempirlo è in‐ feriore alla capacità del serbatoio
specificata.
Selettore del carburante
Premere LPG per passare dal funzio‐
namento a benzina e quello a gas li‐
quido e viceversa. Il LED nel pulsante
indica la modalità di funzionamento in
atto.

66Strumenti e comandiLED spento:funzionamento a
benzinaLED lampeg‐
giante:controllo delle
condizioni per il
passaggio del car‐
burante al funzio‐
namento a gas li‐
quido. Si illumina
se le condizioni
non sono soddi‐
sfatte.LED acceso:funzionamento a
gas liquidoIl LED
lampeggia
cinque volte e si spegne:il serbatoio del gas
liquido è vuoto o è
presente un gua‐
sto nel sistema del gas liquido. Viene
visualizzato un
messaggio nel
Driver Information
Center.
Quando il serbatoio del gas liquido è
vuoto, il veicolo passa automatica‐
mente al funzionamento a benzina
fino al disinserimento dell'accen‐
sione.
Carburante per il funzionamento a
gas liquido 3 134.
Indicatore della temperatura
del liquido di
raffreddamento del motore
Il numero di LED segnala la tempera‐
tura del liquido refrigerante.
fino a 2 LED:temperatura di
esercizio del mo‐
tore non ancora
raggiuntada 3 a 6 LED:temperatura di
esercizio normalepiù di 6 LED:temperatura
troppo altaAttenzione
Se la temperatura del liquido di
raffreddamento del motore è
troppo alta, arrestare il veicolo e
spegnere il motore. Pericolo per il
motore. Controllare il livello del li‐
quido di raffreddamento.
Display di manutenzione
Il sistema di monitoraggio dell'olio
motore indica quando l'olio motore e
il filtro dell'olio devono essere sosti‐tuiti. A seconda delle condizioni di
guida, l'intervallo indicato per il cam‐
bio dell'olio motore e del filtro può va‐
riare notevolmente.

Strumenti e comandi67

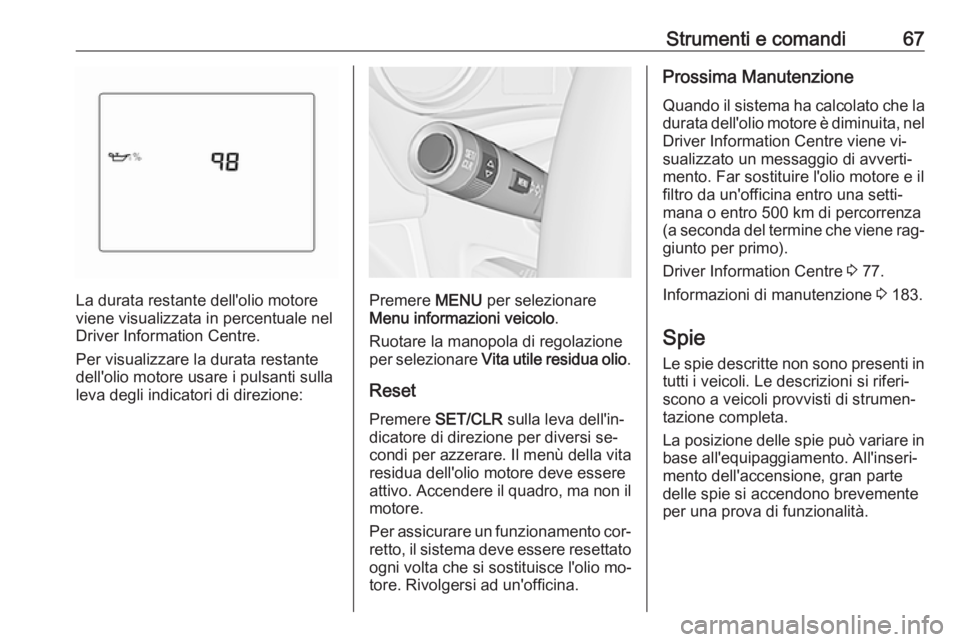

La durata restante dell'olio motore
viene visualizzata in percentuale nel Driver Information Centre.
Per visualizzare la durata restante
dell'olio motore usare i pulsanti sulla
leva degli indicatori di direzione:Premere MENU per selezionare
Menu informazioni veicolo .
Ruotare la manopola di regolazione
per selezionare Vita utile residua olio .
Reset Premere SET/CLR sulla leva dell'in‐
dicatore di direzione per diversi se‐
condi per azzerare. Il menù della vita
residua dell'olio motore deve essere
attivo. Accendere il quadro, ma non il
motore.
Per assicurare un funzionamento cor‐ retto, il sistema deve essere resettato ogni volta che si sostituisce l'olio mo‐
tore. Rivolgersi ad un'officina.
Prossima Manutenzione
Quando il sistema ha calcolato che la
durata dell'olio motore è diminuita, nel
Driver Information Centre viene vi‐
sualizzato un messaggio di avverti‐
mento. Far sostituire l'olio motore e il
filtro da un'officina entro una setti‐
mana o entro 500 km di percorrenza
(a seconda del termine che viene rag‐
giunto per primo).
Driver Information Centre 3 77.
Informazioni di manutenzione 3 183.
Spie
Le spie descritte non sono presenti in
tutti i veicoli. Le descrizioni si riferi‐
scono a veicoli provvisti di strumen‐
tazione completa.
La posizione delle spie può variare in
base all'equipaggiamento. All'inseri‐ mento dell'accensione, gran parte
delle spie si accendono brevemente
per una prova di funzionalità.

68Strumenti e comandiI colori delle spie significano:rosso:pericolo, segnalazione im‐
portantegiallo:avvertenza, informazioni,
guastoverde:conferma di attivazioneblu:conferma di attivazionebianco:conferma di attivazione

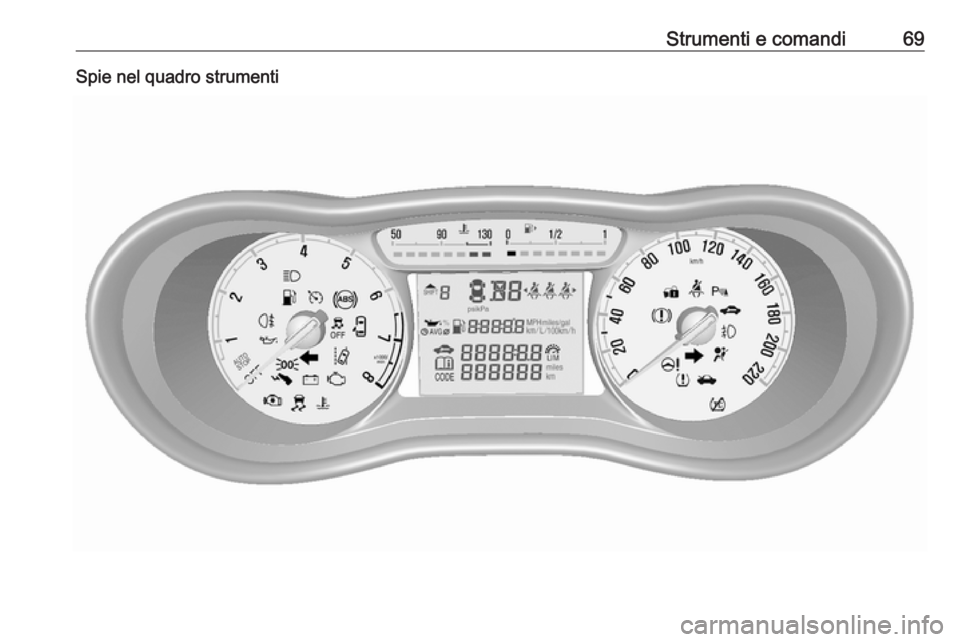

Strumenti e comandi69Spie nel quadro strumenti

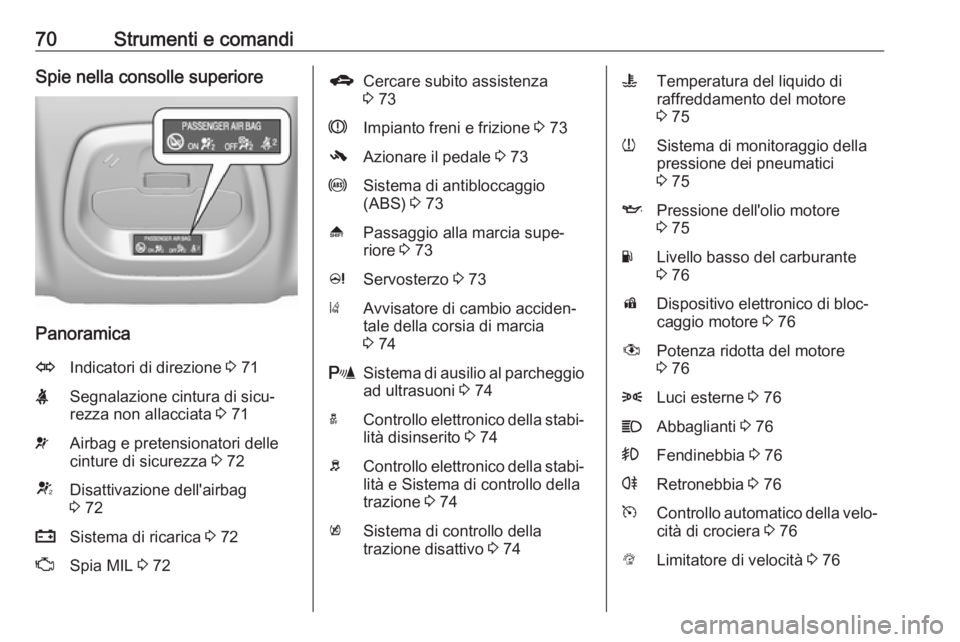

70Strumenti e comandiSpie nella consolle superiore
Panoramica
OIndicatori di direzione 3 71XSegnalazione cintura di sicu‐
rezza non allacciata 3 71vAirbag e pretensionatori delle
cinture di sicurezza 3 72VDisattivazione dell'airbag
3 72pSistema di ricarica 3 72ZSpia MIL 3 72gCercare subito assistenza
3 73RImpianto freni e frizione 3 73-Azionare il pedale 3 73uSistema di antibloccaggio
(ABS) 3 73[Passaggio alla marcia supe‐
riore 3 73cServosterzo 3 73)Avvisatore di cambio acciden‐
tale della corsia di marcia
3 74rSistema di ausilio al parcheggio
ad ultrasuoni 3 74aControllo elettronico della stabi‐
lità disinserito 3 74bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 74kSistema di controllo della
trazione disattivo 3 74WTemperatura del liquido di
raffreddamento del motore
3 75wSistema di monitoraggio della
pressione dei pneumatici
3 75IPressione dell'olio motore
3 75YLivello basso del carburante
3 76dDispositivo elettronico di bloc‐
caggio motore 3 76#Potenza ridotta del motore
3 768Luci esterne 3 76CAbbaglianti 3 76>Fendinebbia 3 76rRetronebbia 3 76mControllo automatico della velo‐
cità di crociera 3 76LLimitatore di velocità 3 76
