Cura del veicolo151
2. Ruotare il portalampada in sensoantiorario e rimuovere.
3. Staccare la lampadina dal porta‐lampada e sostituirla.
4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci diurne/luci di posizione con
LED
Le luci di posizione e diurne sono a
LED e non sono sostituibili. Rivolgersi a un'officina in caso di LED difettoso.
Fendinebbia

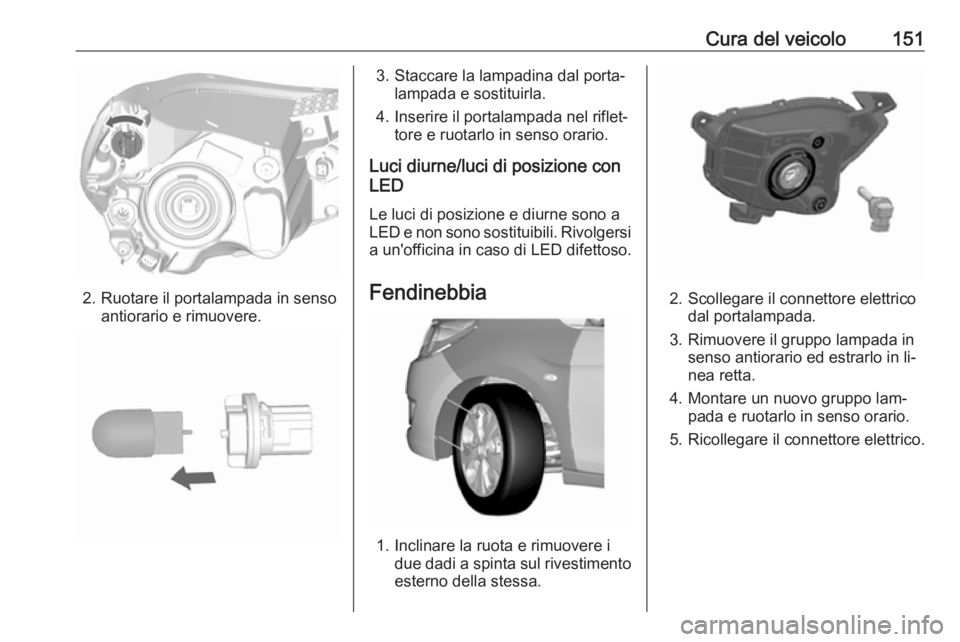

1. Inclinare la ruota e rimuovere i due dadi a spinta sul rivestimento
esterno della stessa.
2. Scollegare il connettore elettrico dal portalampada.
3. Rimuovere il gruppo lampada in senso antiorario ed estrarlo in li‐
nea retta.
4. Montare un nuovo gruppo lam‐ pada e ruotarlo in senso orario.
5. Ricollegare il connettore elettrico.

152Cura del veicoloIndicatori di direzione
anteriori

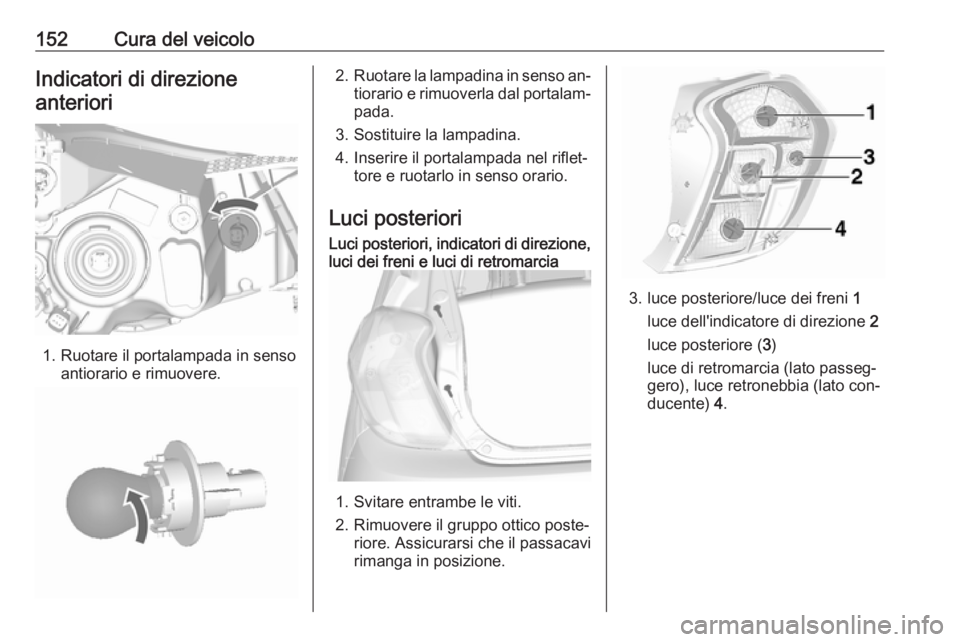

1. Ruotare il portalampada in senso antiorario e rimuovere.
2.Ruotare la lampadina in senso an‐
tiorario e rimuoverla dal portalam‐
pada.
3. Sostituire la lampadina. 4. Inserire il portalampada nel riflet‐ tore e ruotarlo in senso orario.
Luci posterioriLuci posteriori, indicatori di direzione, luci dei freni e luci di retromarcia
1. Svitare entrambe le viti.
2. Rimuovere il gruppo ottico poste‐ riore. Assicurarsi che il passacavi
rimanga in posizione.
3. luce posteriore/luce dei freni 1
luce dell'indicatore di direzione 2
luce posteriore ( 3)
luce di retromarcia (lato passeg‐
gero), luce retronebbia (lato con‐
ducente) 4.

Cura del veicolo153
4. Ruotare il portalampada in sensoantiorario.
5. Togliere il portalampada. Spin‐gere leggermente la lampadina
nel portalampada, ruotarla in
senso antiorario, rimuoverla e so‐ stituirla.
6. Inserire il portalampada nel gruppo luci posteriori e avvitarlo in
sede.
Collegare il connettore del cavo.
Installare il gruppo ottico poste‐
riore nella carrozzeria e serrare le
viti. Chiudere i coperchi e aggan‐
ciarli.
7. Inserire l'accensione, azionare e controllare tutte le luci.Indicatori di direzione
laterali
Per sostituire la lampadina, rimuo‐
vere il relativo alloggiamento:
1. Far scorrere la lampada in avanti ed estrarla dall'aletta anteriore
con l'estremità posteriore.

154Cura del veicolo

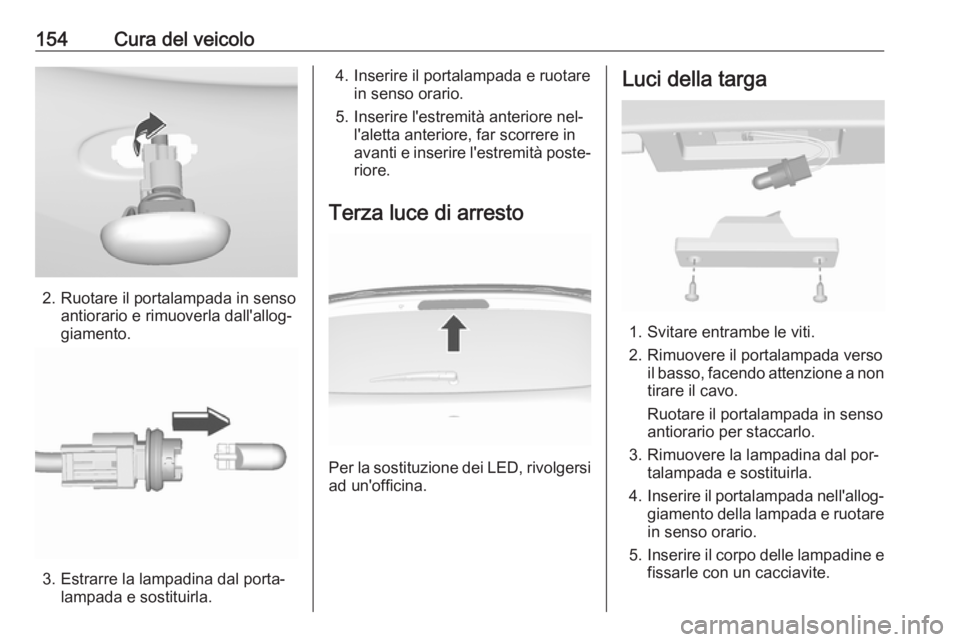

2. Ruotare il portalampada in sensoantiorario e rimuoverla dall'allog‐
giamento.
3. Estrarre la lampadina dal porta‐ lampada e sostituirla.
4. Inserire il portalampada e ruotarein senso orario.
5. Inserire l'estremità anteriore nel‐ l'aletta anteriore, far scorrere in
avanti e inserire l'estremità poste‐
riore.
Terza luce di arresto
Per la sostituzione dei LED, rivolgersi
ad un'officina.
Luci della targa
1. Svitare entrambe le viti.
2. Rimuovere il portalampada verso il basso, facendo attenzione a non
tirare il cavo.
Ruotare il portalampada in senso
antiorario per staccarlo.
3. Rimuovere la lampadina dal por‐ talampada e sostituirla.
4. Inserire il portalampada nell'allog‐
giamento della lampada e ruotare
in senso orario.
5. Inserire il corpo delle lampadine e
fissarle con un cacciavite.

Cura del veicolo155Luci interne
Luce di cortesia e luci di lettura 1. Per la rimozione, scalzare il lato opposto dell'interruttore luci
usando un cacciavite a testa
piatta. (Attenzione a non fare
graffi.)
2. Rimuovere la lampadina.
3. Sostituire la lampadina. 4. Rimontare il gruppo lampadina.
Luce del vano di carico
1. Estrarre la lampada facendo leva con un cacciavite.
2. Rimuovere la lampadina.
3. Inserire la lampadina nuova.
4. Rimontare la lampada.
Illuminazione del quadro strumenti
Le lampadine devono essere sosti‐
tuite presso un'officina.
Impianto elettrico
Fusibili Installare esclusivamente fusibili con
le stesse caratteristiche di quelli da
sostituire.
Il veicolo è dotato di due scatole por‐ tafusibili:
● Nel lato anteriore sinistro del vano motore.
● Sul lato del conducente dietro a una copertura nel cruscotto.
Prima di sostituire un fusibile, spe‐
gnere il relativo interruttore e disinse‐
rire l'accensione.

156Cura del veicoloIl veicolo dispone di diversi tipi di fu‐
sibili. Alcuni tipi di fusibili del veicolo
possono essere diversi da quelli illu‐
strati.
A seconda del tipo di fusibile, un fusi‐ bile bruciato si riconosce dalla fu‐
sione del filo metallico all'interno. So‐
stituire il fusibile solo dopo aver elimi‐ nato la causa del guasto.
Alcune funzioni sono protette da di‐
versi fusibili.
Alcuni fusibili potrebbero anche non
essere associati ad alcuna funzione.
Estrattore per fusibili
Un estrattore per fusibili si trova nella scatola portafusibili del vano motore.
Posizionare l'estrattore per fusibili
sulla sommità del fusibile, a seconda
del tipo, ed estrarre il fusibile.

Cura del veicolo157Scatola portafusibili nelvano motore

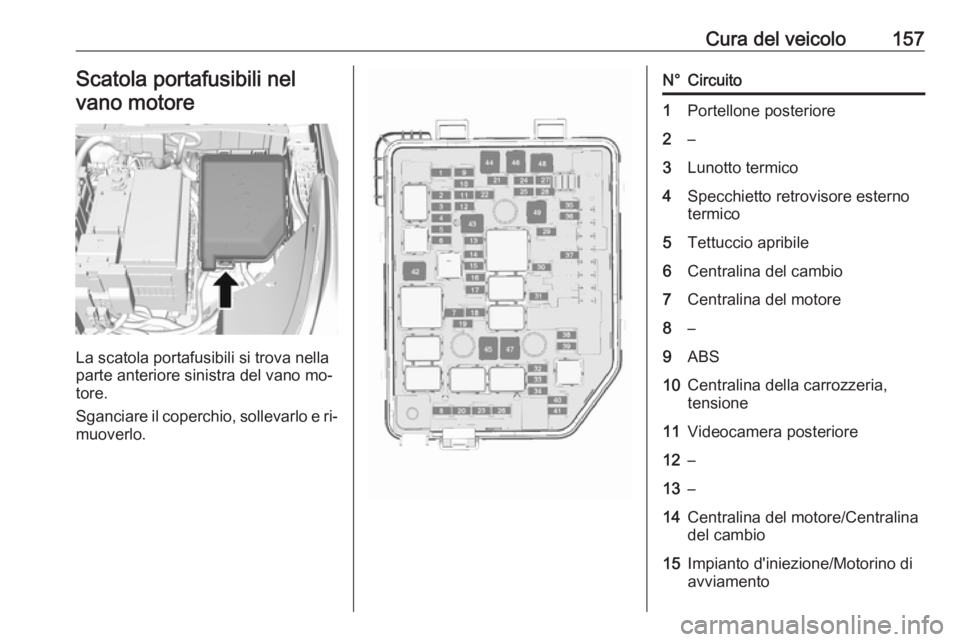

La scatola portafusibili si trova nella
parte anteriore sinistra del vano mo‐
tore.
Sganciare il coperchio, sollevarlo e ri‐ muoverlo.
N°Circuito1Portellone posteriore2–3Lunotto termico4Specchietto retrovisore esterno
termico5Tettuccio apribile6Centralina del cambio7Centralina del motore8–9ABS10Centralina della carrozzeria,
tensione11Videocamera posteriore12–13–14Centralina del motore/Centralina del cambio15Impianto d'iniezione/Motorino di
avviamento

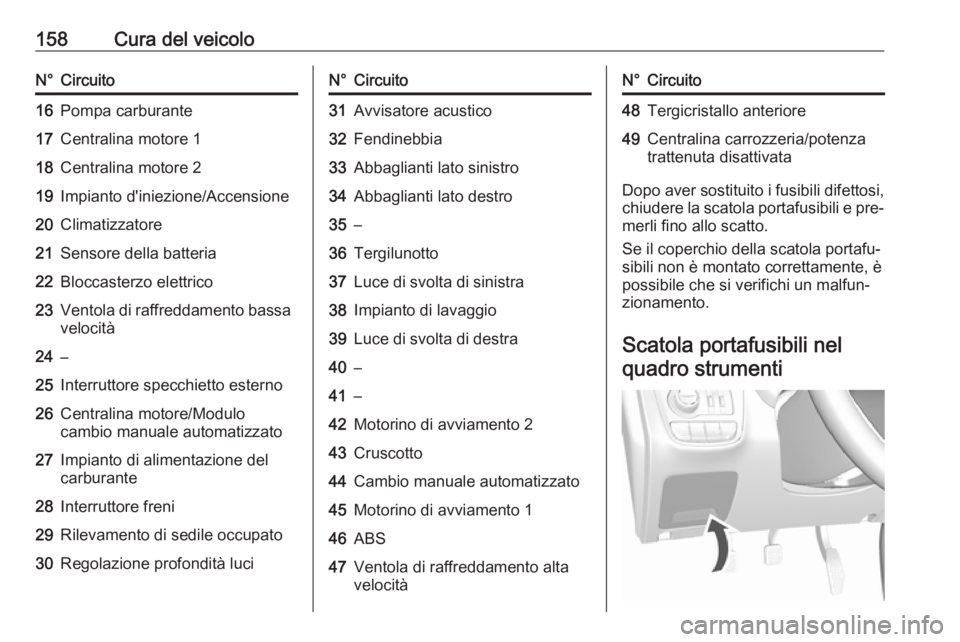

158Cura del veicoloN°Circuito16Pompa carburante17Centralina motore 118Centralina motore 219Impianto d'iniezione/Accensione20Climatizzatore21Sensore della batteria22Bloccasterzo elettrico23Ventola di raffreddamento bassavelocità24–25Interruttore specchietto esterno26Centralina motore/Modulo
cambio manuale automatizzato27Impianto di alimentazione del
carburante28Interruttore freni29Rilevamento di sedile occupato30Regolazione profondità luciN°Circuito31Avvisatore acustico32Fendinebbia33Abbaglianti lato sinistro34Abbaglianti lato destro35–36Tergilunotto37Luce di svolta di sinistra38Impianto di lavaggio39Luce di svolta di destra40–41–42Motorino di avviamento 243Cruscotto44Cambio manuale automatizzato45Motorino di avviamento 146ABS47Ventola di raffreddamento alta
velocitàN°Circuito48Tergicristallo anteriore49Centralina carrozzeria/potenza
trattenuta disattivata
Dopo aver sostituito i fusibili difettosi, chiudere la scatola portafusibili e pre‐
merli fino allo scatto.
Se il coperchio della scatola portafu‐
sibili non è montato correttamente, è
possibile che si verifichi un malfun‐
zionamento.
Scatola portafusibili nelquadro strumenti
