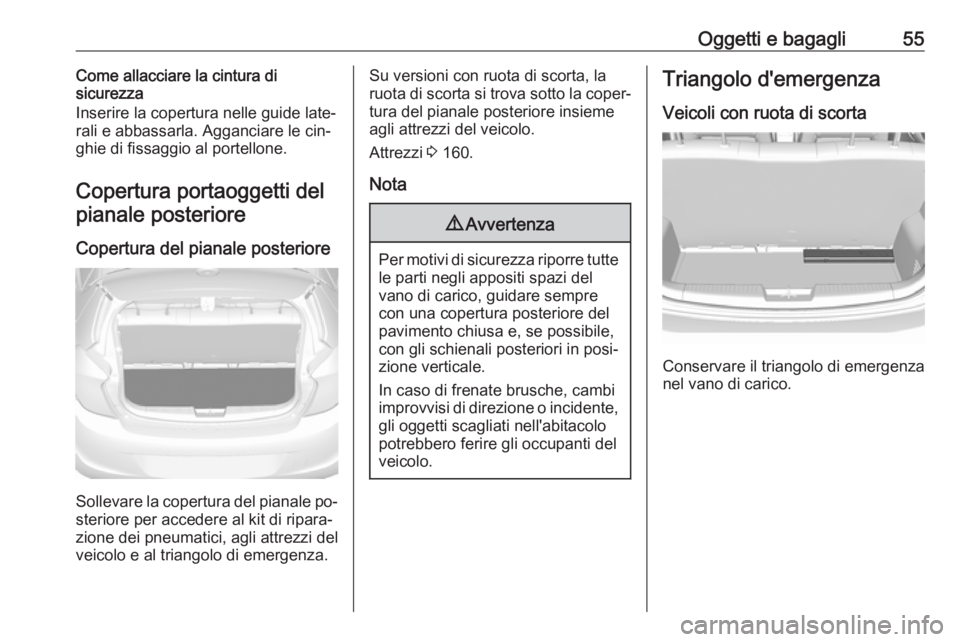

Oggetti e bagagli55Come allacciare la cintura di
sicurezza
Inserire la copertura nelle guide late‐
rali e abbassarla. Agganciare le cin‐
ghie di fissaggio al portellone.
Copertura portaoggetti del pianale posteriore
Copertura del pianale posteriore
Sollevare la copertura del pianale po‐
steriore per accedere al kit di ripara‐
zione dei pneumatici, agli attrezzi del
veicolo e al triangolo di emergenza.
Su versioni con ruota di scorta, la
ruota di scorta si trova sotto la coper‐ tura del pianale posteriore insieme
agli attrezzi del veicolo.
Attrezzi 3 160.
Nota9 Avvertenza
Per motivi di sicurezza riporre tutte
le parti negli appositi spazi del
vano di carico, guidare sempre
con una copertura posteriore del
pavimento chiusa e, se possibile,
con gli schienali posteriori in posi‐
zione verticale.
In caso di frenate brusche, cambi improvvisi di direzione o incidente, gli oggetti scagliati nell'abitacolopotrebbero ferire gli occupanti del
veicolo.
Triangolo d'emergenza
Veicoli con ruota di scorta
Conservare il triangolo di emergenza
nel vano di carico.

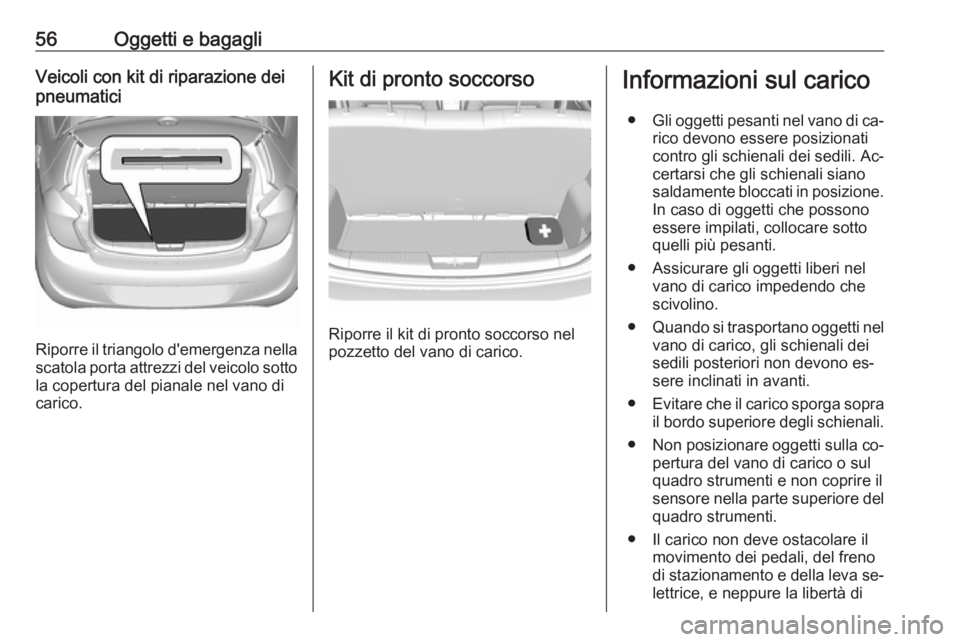

56Oggetti e bagagliVeicoli con kit di riparazione dei
pneumatici
Riporre il triangolo d'emergenza nella
scatola porta attrezzi del veicolo sotto la copertura del pianale nel vano di
carico.
Kit di pronto soccorso
Riporre il kit di pronto soccorso nel
pozzetto del vano di carico.
Informazioni sul carico
● Gli oggetti pesanti nel vano di ca‐
rico devono essere posizionati
contro gli schienali dei sedili. Ac‐
certarsi che gli schienali siano
saldamente bloccati in posizione.
In caso di oggetti che possono
essere impilati, collocare sotto
quelli più pesanti.
● Assicurare gli oggetti liberi nel vano di carico impedendo che
scivolino.
● Quando si trasportano oggetti nel
vano di carico, gli schienali dei
sedili posteriori non devono es‐
sere inclinati in avanti.
● Evitare che il carico sporga sopra
il bordo superiore degli schienali.
● Non posizionare oggetti sulla co‐
pertura del vano di carico o sul
quadro strumenti e non coprire il
sensore nella parte superiore del
quadro strumenti.
● Il carico non deve ostacolare il movimento dei pedali, del freno
di stazionamento e della leva se‐ lettrice, e neppure la libertà di

Oggetti e bagagli57movimento del conducente. Non
collocare oggetti nell'abitacolo
senza assicurarli.
● Non viaggiare con il vano di ca‐ rico aperto.9Avvertenza
Assicurarsi sempre che il carico
sia fissato saldamente sul veicolo. In caso contrario, gli oggetti po‐
trebbero essere proiettati all'in‐
terno del veicolo causando lesioni alle persone o danni al carico o al
veicolo.
● Il carico utile è la differenza tra la
massa complessiva ammessa a
pieno carico (vedere la targhetta
del veicolo 3 187) e la massa a
vuoto secondo la normativa CE.
Per calcolare il carico utile, inse‐ rire i dati per il proprio veicolo
nella Tabella dei pesi all'inizio del
presente manuale.
La massa a vuoto CE include il
peso del conducente ( 68 kg), del
bagaglio (7 kg) e dei fluidi (con
serbatoio carburante pieno al
90 %).
Accessori e attrezzature opzio‐
nali aumentano la massa a
vuoto.
● La presenza di un carico sul tetto
aumenta la sensibilità del veicolo
ai venti trasversali e influisce ne‐
gativamente sul comportamento
direzionale del veicolo, dal mo‐
mento che ne sposta verso l'alto
il baricentro. Distribuire il carico in
modo uniforme e assicurarlo cor‐ rettamente con cinghie di fissag‐
gio. Regolare la pressione dei
pneumatici e la velocità di marcia in base alle condizioni di carico
del veicolo. Controllare e tendere
frequentemente le cinghie di fis‐
saggio.

58Strumenti e comandiStrumenti e
comandiComandi ...................................... 59
Regolazione del volante ............59
Comandi al volante ....................59
Volante riscaldato ......................59
Avvisatore acustico ...................60
Tergilavacristalli .........................60
Tergilavalunotto .........................61
Temperatura esterna .................61
Orologio ..................................... 61
Prese di corrente .......................63
Accendisigari ............................. 63
Posaceneri ................................ 63
Spie, strumenti e indicatori ..........64
Quadro strumenti .......................64
Tachimetro ................................ 64
Contachilometri ......................... 64
Contachilometri parziale ............64
Contagiri .................................... 64
Indicatore del livello carburante ................................ 65
Selettore del carburante ............65
Indicatore della temperatura del liquido di raffreddamento del
motore ...................................... 66Display di manutenzione ...........66
Spie ........................................... 67
Indicatore di direzione ...............71
Segnalazione di cintura di sicurezza non allacciata ...........71
Airbag e pretensionatori delle cinture di sicurezza ................... 72
Disattivazione degli airbag ........72
Sistema di ricarica .....................72
Spia MIL .................................... 72
Cercare subito assistenza .........73
Impianto freni e frizione .............73
Azionare il pedale ......................73
Sistema di antibloccaggio (ABS) ........................................ 73
Cambio marcia .......................... 73
Servosterzo ............................... 73
Avvisatore di cambio accidentale della corsia di
marcia ....................................... 74
Sistema di ausilio al parcheggio ad ultrasuoni ............................. 74
Controllo elettronico della stabilità disinserito ....................74
Controllo elettronico della stabilità e Sistema di controllo
della trazione ............................ 74
Sistema di controllo della trazione disinserito ...................74Temperatura del liquido di
raffreddamento del motore .......75
Sistema di monitoraggio pressione pneumatici ...............75
Pressione dell'olio motore .........75
Livello carburante minimo .........76
Dispositivo elettronico di bloccaggio motore ....................76
Potenza ridotta del motore ........76
Luci esterne ............................... 76
Abbaglianti ................................. 76
Fendinebbia ............................... 76
Retronebbia ............................... 76
Controllo automatico della velocità di crociera .................... 76
Limitatore di velocità ..................76
Cofano aperto ............................ 77
Portiera aperta ........................... 77
Visualizzatori informativi ..............77
Driver Information Center ..........77
Visualizzatore Info .....................82
Messaggi del veicolo ...................83
Segnali acustici ......................... 85
Tensione della batteria ..............86
Personalizzazione del veicolo .....86
OnStar ......................................... 89

Strumenti e comandi59Comandi
Regolazione del volante
Sbloccare la leva, regolare la posi‐
zione del volante, quindi riportare la
leva in posizione iniziale e accertarsi che sia completamente bloccata.
Effettuare la regolazione del volante
solo a veicolo fermo e bloccasterzo
disinserito.
Comandi al volante
È possibile controllare il Driver Infor‐
mation Center, alcuni sistemi di assi‐
stenza al conducente, il sistema Info‐
tainment e il telefono cellulare colle‐
gato tramite i comandi al volante.
Sistemi di assistenza al conducente
3 128.
Per maggiori informazioni consultare
il manuale del sistema Infotainment.
Volante riscaldato
Premere A per inserire il riscalda‐
mento del volante. L'attivazione è in‐
dicata dal LED sul pulsante.

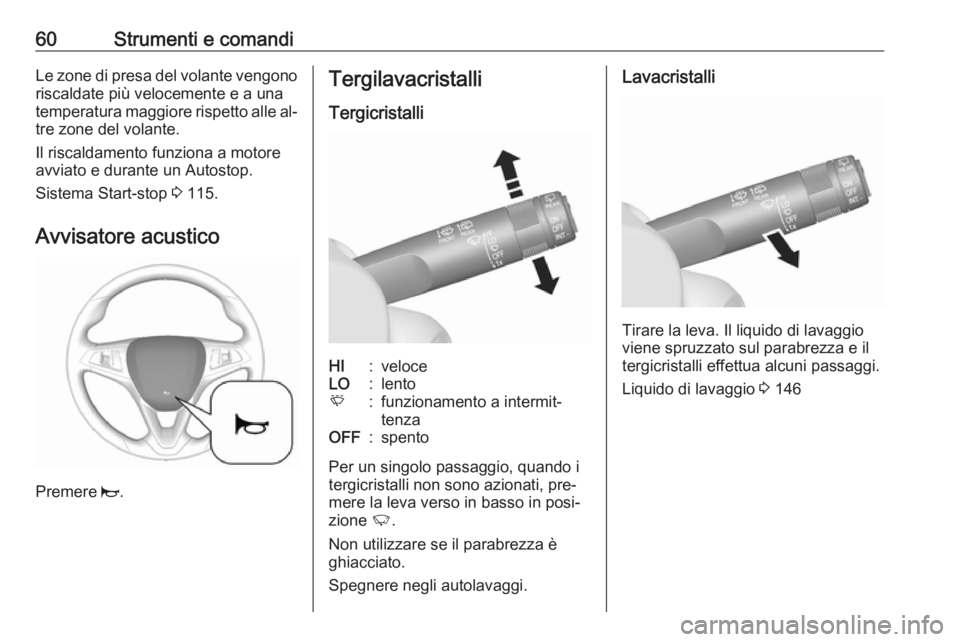

60Strumenti e comandiLe zone di presa del volante vengonoriscaldate più velocemente e a una
temperatura maggiore rispetto alle al‐
tre zone del volante.
Il riscaldamento funziona a motore
avviato e durante un Autostop.
Sistema Start-stop 3 115.
Avvisatore acustico
Premere j.
Tergilavacristalli
TergicristalliHI:veloceLO:lentoE:funzionamento a intermit‐
tenzaOFF:spento
Per un singolo passaggio, quando i
tergicristalli non sono azionati, pre‐
mere la leva verso in basso in posi‐
zione 2.
Non utilizzare se il parabrezza è
ghiacciato.
Spegnere negli autolavaggi.
Lavacristalli
Tirare la leva. Il liquido di lavaggio
viene spruzzato sul parabrezza e il
tergicristalli effettua alcuni passaggi.
Liquido di lavaggio 3 146

Strumenti e comandi61Tergilavalunotto
Premere l'interruttore basculante per
attivare il tergilunotto:
posizione supe‐
riore:funzionamento
continuoposizione infe‐
riore:funzionamento a
intermittenzaposizione inter‐
media:spento
Spingere la leva. Il liquido di lavaggio
viene spruzzato sul lunotto posteriore
e il tergicristalli effettua alcuni pas‐
saggi.
Non utilizzare se il lunotto è ghiac‐
ciato.
Spegnere negli autolavaggi.
Il tergilunotto si attiva automatica‐
mente attivando il tergicristalli e inse‐
rendo la retromarcia.
L'attivazione/disattivazione di questa
funzione può essere modificata nel
menu Impostazioni del Visualizzatore
Info.
Liquido di lavaggio 3 146
Personalizzazione del veicolo 3 86.
Temperatura esterna
Le diminuzioni di temperatura ven‐
gono indicate immediatamente, men‐
tre gli aumenti di temperatura solo
dopo un certo intervallo di tempo.9 Avvertenza
Il manto stradale potrebbe essere
già ghiacciato, anche se il display
indica che la temperatura è di al‐
cuni gradi superiore a 0 °C.
Orologio
Il Visualizzatore Info visualizza ladata e l'ora.

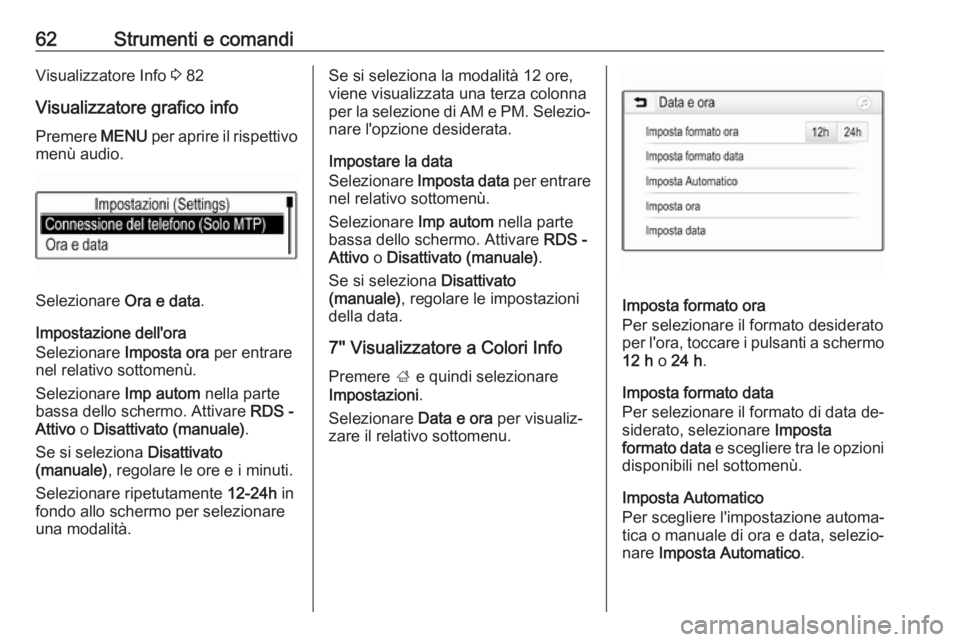

62Strumenti e comandiVisualizzatore Info 3 82
Visualizzatore grafico info
Premere MENU per aprire il rispettivo
menù audio.
Selezionare Ora e data.
Impostazione dell'ora
Selezionare Imposta ora per entrare
nel relativo sottomenù.
Selezionare Imp autom nella parte
bassa dello schermo. Attivare RDS -
Attivo o Disattivato (manuale) .
Se si seleziona Disattivato
(manuale) , regolare le ore e i minuti.
Selezionare ripetutamente 12-24h in
fondo allo schermo per selezionare
una modalità.
Se si seleziona la modalità 12 ore,
viene visualizzata una terza colonna
per la selezione di AM e PM. Selezio‐ nare l'opzione desiderata.
Impostare la data
Selezionare Imposta data per entrare
nel relativo sottomenù.
Selezionare Imp autom nella parte
bassa dello schermo. Attivare RDS -
Attivo o Disattivato (manuale) .
Se si seleziona Disattivato
(manuale) , regolare le impostazioni
della data.
7'' Visualizzatore a Colori Info
Premere ; e quindi selezionare
Impostazioni .
Selezionare Data e ora per visualiz‐
zare il relativo sottomenu.
Imposta formato ora
Per selezionare il formato desiderato
per l'ora, toccare i pulsanti a schermo 12 h o 24 h .
Imposta formato data
Per selezionare il formato di data de‐
siderato, selezionare Imposta
formato data e scegliere tra le opzioni
disponibili nel sottomenù.
Imposta Automatico
Per scegliere l'impostazione automa‐
tica o manuale di ora e data, selezio‐
nare Imposta Automatico .
