2016.5 OPEL KARL Manuale di uso e manutenzione (in Italian)

Manutenzione183ManutenzioneInformazioni generali.................183
Informazioni sulla manutenzione ......................... 183
Liquidi, lubrificanti e componenti
raccomandati ............................. 184
Liquidi e lubrificanti raccomandati .......................... 184Informazioni generali
Informazioni sulla manutenzione
Per garantire il funzionamento sicuro
e la massima efficienza del veicolo,
nonché per mantenerne il valore
commerciale, è di cruciale impor‐
tanza che tutti gli interventi di manu‐
tenzione previsti vengano eseguiti se‐
condo gli intervalli e i tempi specifi‐
cati.
Il piano di manutenzione dettagliato e aggiornato della vettura è disponibile
presso l'officina.
Display di manutenzione 3 66.
Intervalli di manutenzione europei La manutenzione del veicolo è richie‐
sta ogni 30.000 km oppure
ogni anno, a seconda di quale evento si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Un intervallo di manutenzione più
breve può essere valido per condi‐
zioni di guida particolari, ad es. per i
taxi e i veicoli della polizia.Gli intervalli di manutenzione europei
sono validi per i seguenti Paesi:
Andorra, Austria, Belgio, Bosnia-Er‐
zegovina, Bulgaria, Croazia, Cipro,
Repubblica Ceca, Danimarca, Esto‐
nia, Finlandia, Francia, Germania,
Grecia, Groenlandia, Ungheria,
Islanda, Irlanda, Italia, Lettonia,
Liechtenstein, Lituania, Lussem‐
burgo, Macedonia, Malta, Monaco,
Montenegro, Paesi Bassi, Norvegia,
Polonia, Portogallo, Romania, San
Marino, Serbia, Slovacchia, Slovenia,
Spagna, Svezia, Svizzera, Regno
Unito.
Display di manutenzione 3 66.
Intervalli di servizio internazionali
La manutenzione del veicolo è richie‐ sta ogni 15.000 km oppure
ogni anno, a seconda di quale evento
si verifica per primo, a meno che non sia diversamente specificato nel dis‐
play di manutenzione.
Il piano di manutenzione internazio‐
nale è valido per i Paesi non elencati
nel piano di manutenzione europeo.
Display di manutenzione 3 66.

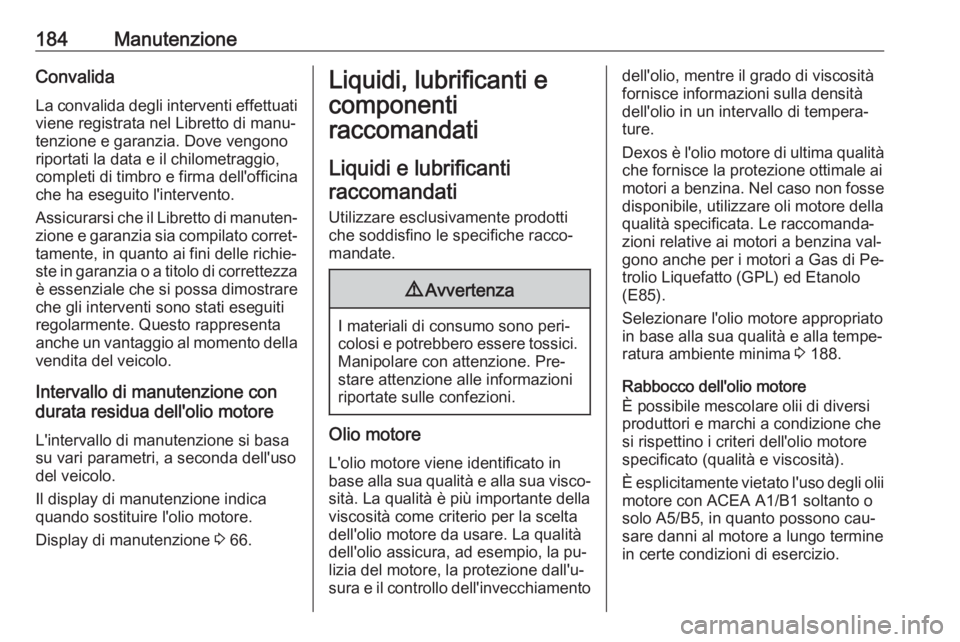

184ManutenzioneConvalida
La convalida degli interventi effettuati
viene registrata nel Libretto di manu‐
tenzione e garanzia. Dove vengono
riportati la data e il chilometraggio,
completi di timbro e firma dell'officina
che ha eseguito l'intervento.
Assicurarsi che il Libretto di manuten‐ zione e garanzia sia compilato corret‐
tamente, in quanto ai fini delle richie‐
ste in garanzia o a titolo di correttezza è essenziale che si possa dimostrare
che gli interventi sono stati eseguiti
regolarmente. Questo rappresenta
anche un vantaggio al momento della
vendita del veicolo.
Intervallo di manutenzione con
durata residua dell'olio motore
L'intervallo di manutenzione si basa su vari parametri, a seconda dell'uso
del veicolo.
Il display di manutenzione indica
quando sostituire l'olio motore.
Display di manutenzione 3 66.Liquidi, lubrificanti e
componenti
raccomandati
Liquidi e lubrificantiraccomandati
Utilizzare esclusivamente prodotti
che soddisfino le specifiche racco‐
mandate.9 Avvertenza
I materiali di consumo sono peri‐
colosi e potrebbero essere tossici. Manipolare con attenzione. Pre‐
stare attenzione alle informazioni
riportate sulle confezioni.
Olio motore
L'olio motore viene identificato in
base alla sua qualità e alla sua visco‐
sità. La qualità è più importante della viscosità come criterio per la scelta
dell'olio motore da usare. La qualità
dell'olio assicura, ad esempio, la pu‐
lizia del motore, la protezione dall'u‐
sura e il controllo dell'invecchiamento
dell'olio, mentre il grado di viscosità fornisce informazioni sulla densità
dell'olio in un intervallo di tempera‐
ture.
Dexos è l'olio motore di ultima qualità
che fornisce la protezione ottimale ai
motori a benzina. Nel caso non fosse disponibile, utilizzare oli motore della
qualità specificata. Le raccomanda‐
zioni relative ai motori a benzina val‐ gono anche per i motori a Gas di Pe‐
trolio Liquefatto (GPL) ed Etanolo
(E85).
Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐ ratura ambiente minima 3 188.
Rabbocco dell'olio motore
È possibile mescolare olii di diversi
produttori e marchi a condizione che
si rispettino i criteri dell'olio motore
specificato (qualità e viscosità).
È esplicitamente vietato l'uso degli olii
motore con ACEA A1/B1 soltanto o
solo A5/B5, in quanto possono cau‐
sare danni al motore a lungo termine
in certe condizioni di esercizio.

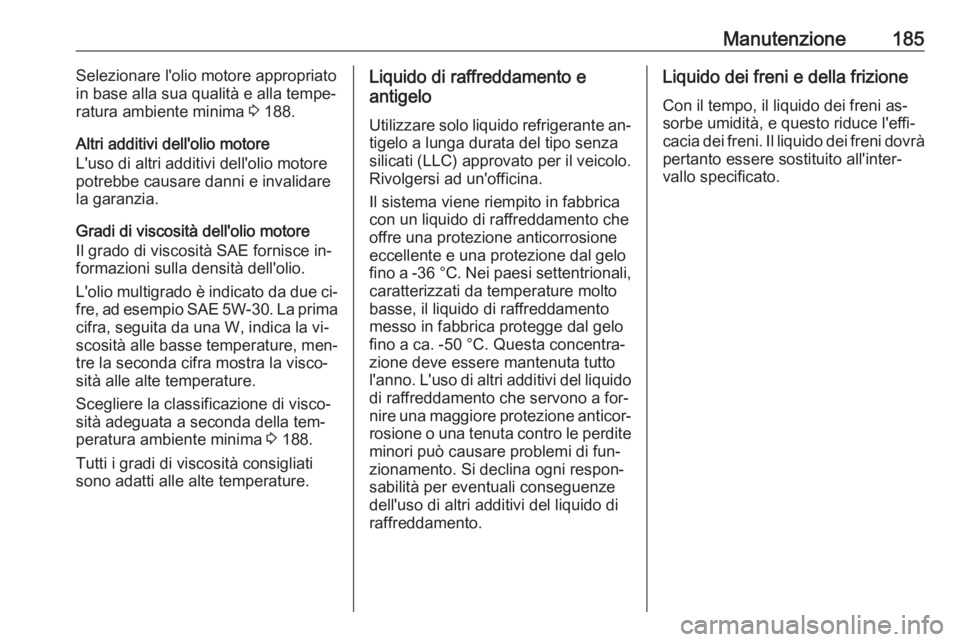

Manutenzione185Selezionare l'olio motore appropriato
in base alla sua qualità e alla tempe‐
ratura ambiente minima 3 188.
Altri additivi dell'olio motore
L'uso di altri additivi dell'olio motore
potrebbe causare danni e invalidare
la garanzia.
Gradi di viscosità dell'olio motore
Il grado di viscosità SAE fornisce in‐
formazioni sulla densità dell'olio.
L'olio multigrado è indicato da due ci‐
fre, ad esempio SAE 5W-30. La prima cifra, seguita da una W, indica la vi‐
scosità alle basse temperature, men‐ tre la seconda cifra mostra la visco‐
sità alle alte temperature.
Scegliere la classificazione di visco‐
sità adeguata a seconda della tem‐
peratura ambiente minima 3 188.
Tutti i gradi di viscosità consigliati
sono adatti alle alte temperature.Liquido di raffreddamento e
antigelo
Utilizzare solo liquido refrigerante an‐tigelo a lunga durata del tipo senza
silicati (LLC) approvato per il veicolo.
Rivolgersi ad un'officina.
Il sistema viene riempito in fabbrica con un liquido di raffreddamento che
offre una protezione anticorrosione
eccellente e una protezione dal gelo
fino a -36 °C . Nei paesi settentrionali,
caratterizzati da temperature molto
basse, il liquido di raffreddamento
messo in fabbrica protegge dal gelo
fino a ca. -50 °C. Questa concentra‐
zione deve essere mantenuta tutto
l'anno. L'uso di altri additivi del liquido
di raffreddamento che servono a for‐
nire una maggiore protezione anticor‐
rosione o una tenuta contro le perdite minori può causare problemi di fun‐
zionamento. Si declina ogni respon‐
sabilità per eventuali conseguenze
dell'uso di altri additivi del liquido di
raffreddamento.Liquido dei freni e della frizione
Con il tempo, il liquido dei freni as‐
sorbe umidità, e questo riduce l'effi‐
cacia dei freni. Il liquido dei freni dovrà
pertanto essere sostituito all'inter‐
vallo specificato.

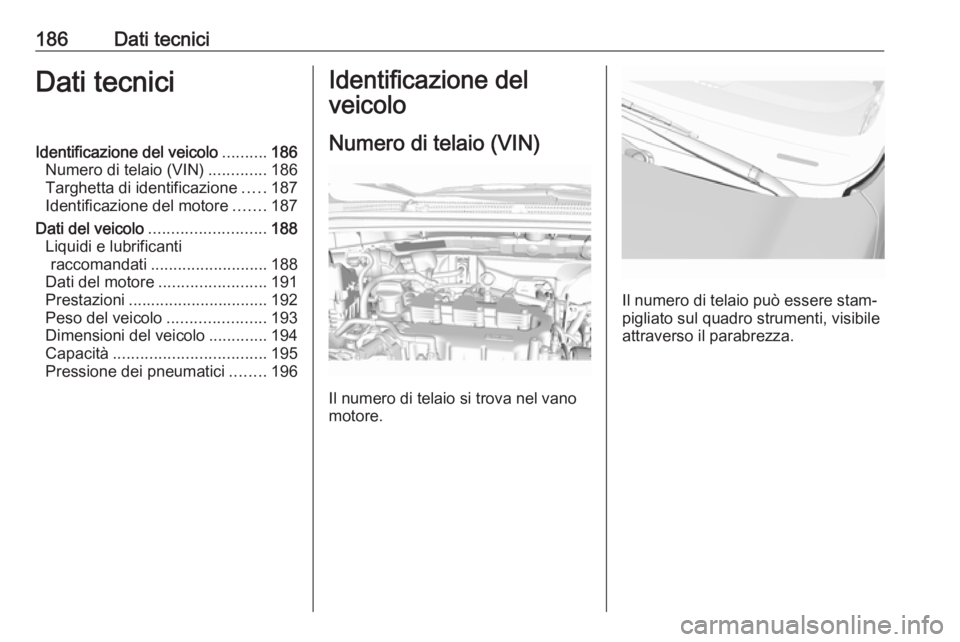

186Dati tecniciDati tecniciIdentificazione del veicolo..........186
Numero di telaio (VIN) .............186
Targhetta di identificazione .....187
Identificazione del motore .......187
Dati del veicolo .......................... 188
Liquidi e lubrificanti raccomandati .......................... 188
Dati del motore ........................ 191
Prestazioni ............................... 192
Peso del veicolo ......................193
Dimensioni del veicolo .............194
Capacità .................................. 195
Pressione dei pneumatici ........196Identificazione del
veicolo
Numero di telaio (VIN)
Il numero di telaio si trova nel vano
motore.
Il numero di telaio può essere stam‐
pigliato sul quadro strumenti, visibile
attraverso il parabrezza.

Dati tecnici187Targhetta di identificazione
La targhetta di identificazione si trovasul telaio della portiera sinistra.
Informazioni sull'etichetta di identifi‐
cazione:1:produttore2:numero di omologazione3:numero di telaio (VIN)4:massa complessiva del veicolo a
pieno carico ammessa in kg5:massa complessiva del traino a
pieno carico ammessa in kg6:carico massimo ammesso per
l'asse anteriore in kg7:carico massimo ammesso per
l'asse posteriore in kg
La somma dei carichi su entrambi gli
assi (anteriore e posteriore) non deve
superare la massa complessiva am‐
messa a pieno carico. Ad esempio, se il carico sull'asse anteriore è stato
completamente utilizzato, il carico
sull'asse posteriore deve essere
uguale alla differenza tra la massa
complessiva a pieno carico e il carico
sull'asse anteriore.
I dati tecnici vengono stabiliti in con‐
formità con le norme della Comunità
Europea. Ci riserviamo il diritto di ap‐
portare modifiche. Le specifiche ripor‐
tate sui documenti del veicolo hanno
sempre la priorità rispetto ai dati indi‐
cati nel presente manuale.
Identificazione del motore
Le tabelle dei dati tecnici utilizzano il
codice identificativo del motore. Dati
del motore 3 191.
Per identificare il rispettivo motore, vedere il Certificato di Conformità
EEC fornito con il proprio veicolo o al‐ tri documenti d'immatricolazione na‐zionale.
Il Certificato di conformità mostra il
codice identificativo del motore, altre
pubblicazioni nazionali potrebbero
mostrare il codice di progettazione.
Controllare lo spostamento del pi‐
stone e la potenza del motore per
identificare il rispettivo motore.

188Dati tecniciDati del veicoloLiquidi e lubrificanti raccomandati
Piano di manutenzione europeo
Qualità dell'olio motore richiestaTutti i paesi europei con intervallo di servizio europeo 3 183Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)dexos 1–dexos 2✔
Qualora non sia disponibile olio di qualità Dexos, si può utilizzare massimo 1 litro di olio motore di qualità ACEA C3 una
volta tra un cambio d'olio e l'altro.
Gradi di viscosità dell'olio motore
Tutti i paesi europei con intervallo di servizio europeo 3 183Temperatura ambienteMotori a benzinafino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40

Dati tecnici189Piano di manutenzione internazionaleQualità dell'olio motore richiestaTutti i paesi con intervallo di servizio internazionale 3 183Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)dexos 1 (se disponibile)✔dexos 2✔
Se la qualità Dexos non è disponibile, è possibile utilizzare le qualità dell'olio:
Tutti i paesi con intervallo di servizio internazionale 3 183Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)GM-LL-A-025✔GM-LL-B-025–Tutti i paesi con intervallo di servizio internazionale 3 183Qualità dell'olio motoreMotori a benzina
(compresi GPL, E85)ACEA A3/B3✔ACEA A3/B4✔

190Dati tecniciTutti i paesi con intervallo di servizio internazionale 3 183ACEA-C3✔API SM✔API SN Resource Conserving✔
Gradi di viscosità dell'olio motore
Tutti i paesi con intervallo di servizio internazionale 3 183Temperatura ambienteMotori a benzinafino a -25 °CSAE 5W-30 o SAE 5W-40sotto -25 °CSAE 0W-30 o SAE 0W-40fino a -20 °CSAE 10W-30 1)
o SAE 10W-401) Permesso, ma è raccomandato l'utilizzo di SAE 5W-30 o di SAE 5W-40 con qualità dexos.
