2016.5 OPEL KARL Instruktionsbok

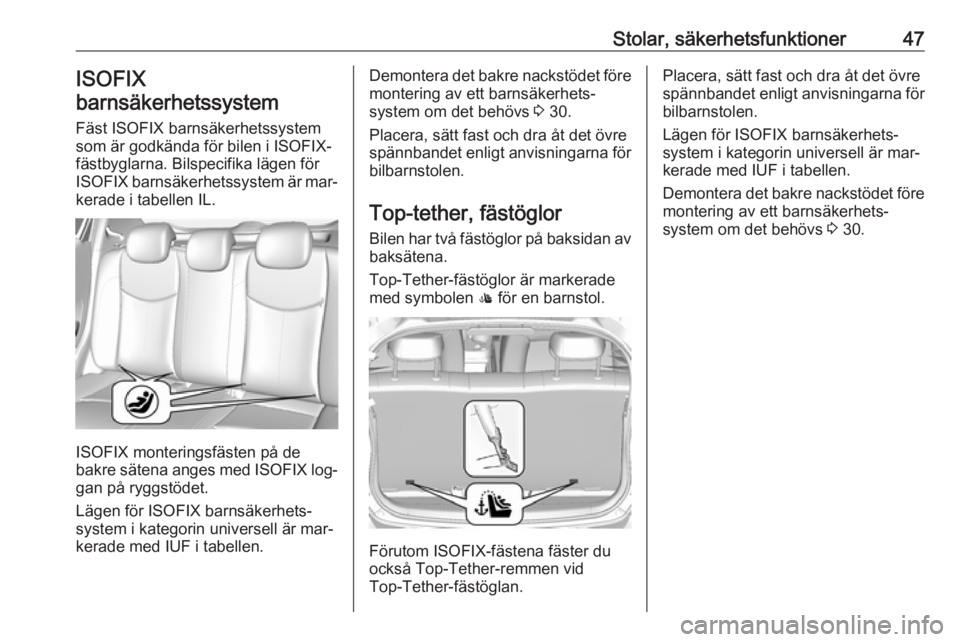

Stolar, säkerhetsfunktioner47ISOFIX
barnsäkerhetssystem
Fäst ISOFIX barnsäkerhetssystem
som är godkända för bilen i ISOFIX-
fästbyglarna. Bilspecifika lägen för
ISOFIX barnsäkerhetssystem är mar‐
kerade i tabellen IL.
ISOFIX monteringsfästen på de
bakre sätena anges med ISOFIX log‐
gan på ryggstödet.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐
kerade med IUF i tabellen.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 30.
Placera, sätt fast och dra åt det övre spännbandet enligt anvisningarna för bilbarnstolen.
Top-tether, fästöglorBilen har två fästöglor på baksidan av
baksätena.
Top-Tether-fästöglor är markerade
med symbolen : för en barnstol.
Förutom ISOFIX-fästena fäster du
också Top-Tether-remmen vid
Top-Tether-fästöglan.
Placera, sätt fast och dra åt det övre
spännbandet enligt anvisningarna för bilbarnstolen.
Lägen för ISOFIX barnsäkerhets‐
system i kategorin universell är mar‐ kerade med IUF i tabellen.
Demontera det bakre nackstödet före
montering av ett barnsäkerhets‐
system om det behövs 3 30.

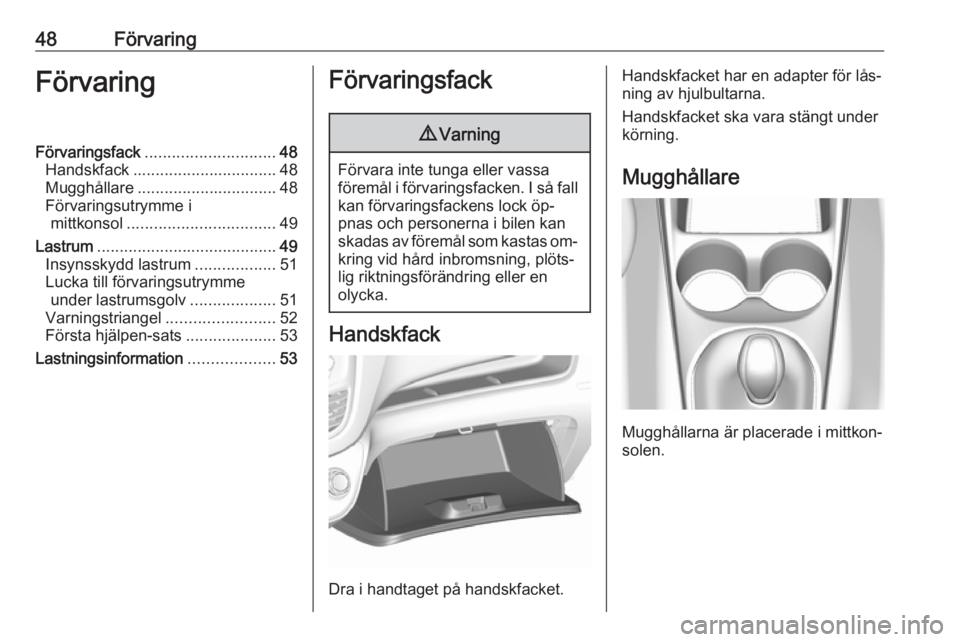

48FörvaringFörvaringFörvaringsfack............................. 48
Handskfack ................................ 48
Mugghållare ............................... 48
Förvaringsutrymme i mittkonsol ................................. 49
Lastrum ........................................ 49
Insynsskydd lastrum ..................51
Lucka till förvaringsutrymme under lastrumsgolv ...................51
Varningstriangel ........................52
Första hjälpen-sats ....................53
Lastningsinformation ...................53Förvaringsfack9Varning
Förvara inte tunga eller vassa
föremål i förvaringsfacken. I så fall kan förvaringsfackens lock öp‐
pnas och personerna i bilen kan
skadas av föremål som kastas om‐ kring vid hård inbromsning, plöts‐
lig riktningsförändring eller en
olycka.
Handskfack
Dra i handtaget på handskfacket.
Handskfacket har en adapter för lås‐
ning av hjulbultarna.
Handskfacket ska vara stängt under
körning.
Mugghållare
Mugghållarna är placerade i mittkon‐
solen.

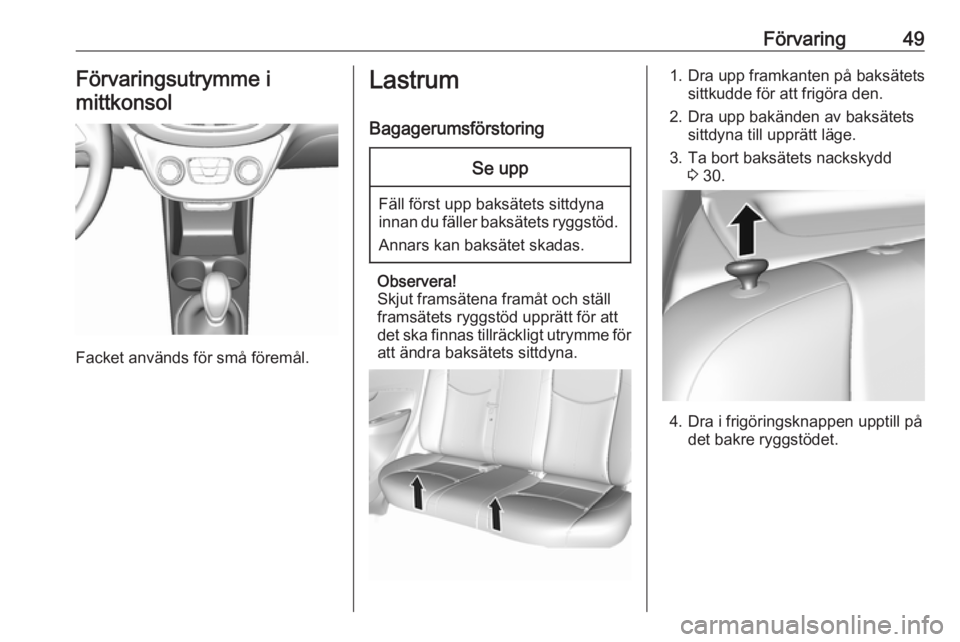

Förvaring49Förvaringsutrymme i
mittkonsol
Facket används för små föremål.
Lastrum
BagagerumsförstoringSe upp
Fäll först upp baksätets sittdyna
innan du fäller baksätets ryggstöd.
Annars kan baksätet skadas.
Observera!
Skjut framsätena framåt och ställ
framsätets ryggstöd upprätt för att
det ska finnas tillräckligt utrymme för att ändra baksätets sittdyna.
1. Dra upp framkanten på baksätets sittkudde för att frigöra den.
2. Dra upp bakänden av baksätets sittdyna till upprätt läge.
3. Ta bort baksätets nackskydd 3 30.
4. Dra i frigöringsknappen upptill på
det bakre ryggstödet.

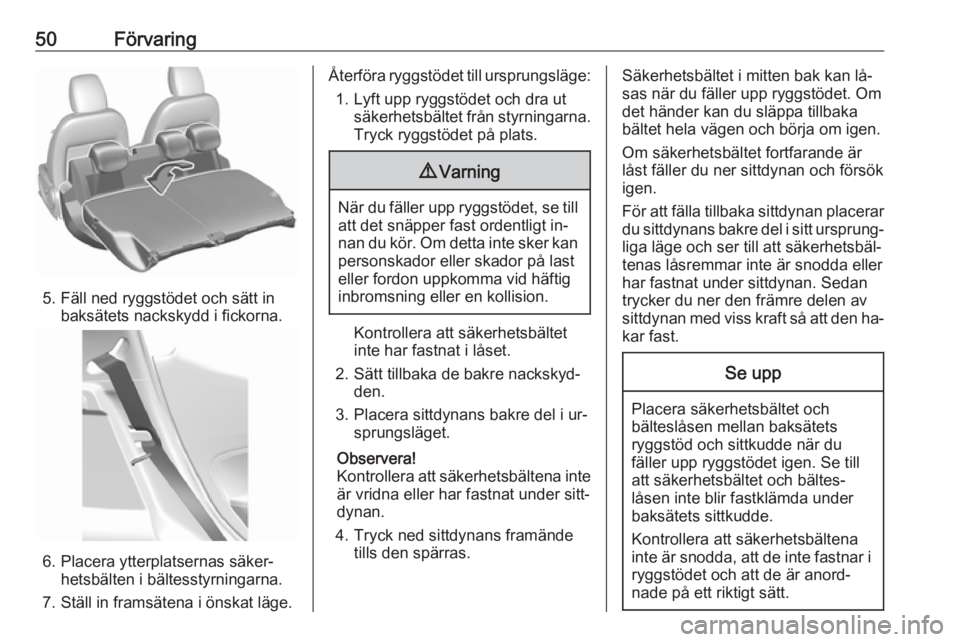

50Förvaring
5. Fäll ned ryggstödet och sätt inbaksätets nackskydd i fickorna.
6. Placera ytterplatsernas säker‐hetsbälten i bältesstyrningarna.
7. Ställ in framsätena i önskat läge.
Återföra ryggstödet till ursprungsläge: 1. Lyft upp ryggstödet och dra ut säkerhetsbältet från styrningarna.
Tryck ryggstödet på plats.9 Varning
När du fäller upp ryggstödet, se till
att det snäpper fast ordentligt in‐
nan du kör. Om detta inte sker kan
personskador eller skador på last
eller fordon uppkomma vid häftig
inbromsning eller en kollision.
Kontrollera att säkerhetsbältet
inte har fastnat i låset.
2. Sätt tillbaka de bakre nackskyd‐ den.
3. Placera sittdynans bakre del i ur‐ sprungsläget.
Observera!
Kontrollera att säkerhetsbältena inte
är vridna eller har fastnat under sitt‐
dynan.
4. Tryck ned sittdynans framände tills den spärras.
Säkerhetsbältet i mitten bak kan lå‐
sas när du fäller upp ryggstödet. Om
det händer kan du släppa tillbaka
bältet hela vägen och börja om igen.
Om säkerhetsbältet fortfarande är låst fäller du ner sittdynan och försök
igen.
För att fälla tillbaka sittdynan placerar du sittdynans bakre del i sitt ursprung‐ liga läge och ser till att säkerhetsbäl‐
tenas låsremmar inte är snodda eller
har fastnat under sittdynan. Sedan
trycker du ner den främre delen av
sittdynan med viss kraft så att den ha‐
kar fast.Se upp
Placera säkerhetsbältet och bälteslåsen mellan baksätets
ryggstöd och sittkudde när du
fäller upp ryggstödet igen. Se till
att säkerhetsbältet och bältes‐
låsen inte blir fastklämda under
baksätets sittkudde.
Kontrollera att säkerhetsbältena
inte är snodda, att de inte fastnar i ryggstödet och att de är anord‐nade på ett riktigt sätt.

Förvaring51

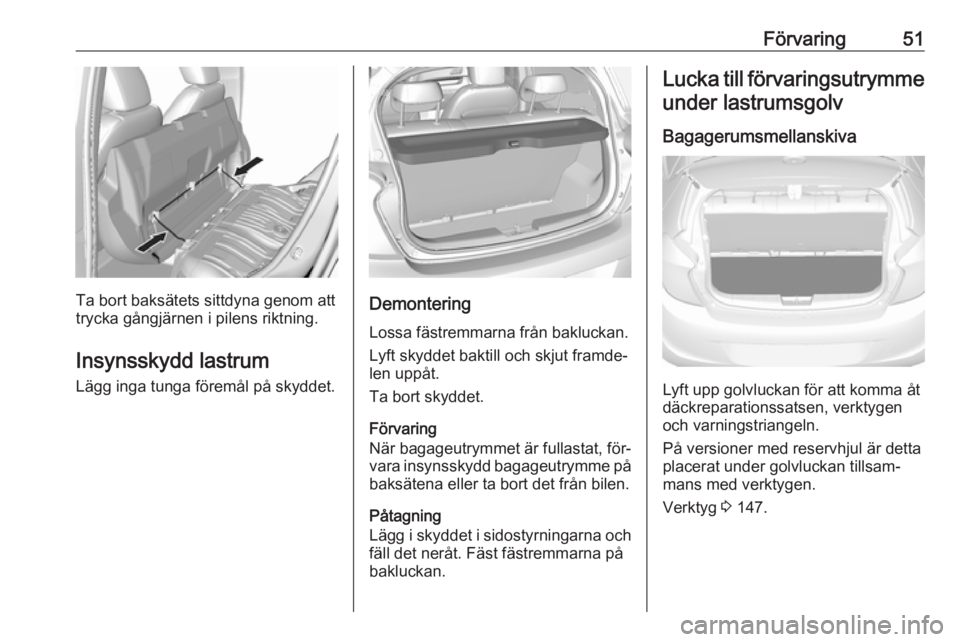

Ta bort baksätets sittdyna genom att
trycka gångjärnen i pilens riktning.
Insynsskydd lastrum Lägg inga tunga föremål på skyddet.Demontering
Lossa fästremmarna från bakluckan.
Lyft skyddet baktill och skjut framde‐
len uppåt.
Ta bort skyddet.
Förvaring
När bagageutrymmet är fullastat, för‐
vara insynsskydd bagageutrymme på
baksätena eller ta bort det från bilen.
Påtagning
Lägg i skyddet i sidostyrningarna och
fäll det neråt. Fäst fästremmarna på
bakluckan.
Lucka till förvaringsutrymme
under lastrumsgolv
Bagagerumsmellanskiva
Lyft upp golvluckan för att komma åt
däckreparationssatsen, verktygen och varningstriangeln.
På versioner med reservhjul är detta
placerat under golvluckan tillsam‐ mans med verktygen.
Verktyg 3 147.

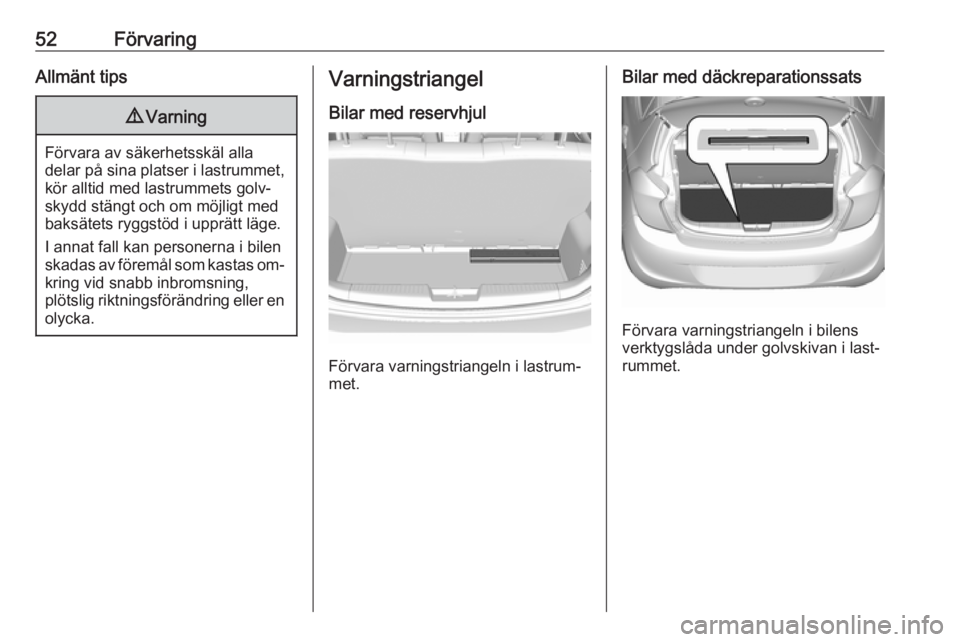

52FörvaringAllmänt tips9Varning
Förvara av säkerhetsskäl alla
delar på sina platser i lastrummet, kör alltid med lastrummets golv‐
skydd stängt och om möjligt med
baksätets ryggstöd i upprätt läge.
I annat fall kan personerna i bilen skadas av föremål som kastas om‐
kring vid snabb inbromsning,
plötslig riktningsförändring eller en olycka.
Varningstriangel
Bilar med reservhjul
Förvara varningstriangeln i lastrum‐
met.
Bilar med däckreparationssats
Förvara varningstriangeln i bilens
verktygslåda under golvskivan i last‐
rummet.

Förvaring53Första hjälpen-sats
Förvara första hjälpen-satsen i utrym‐
met i lastrummet.
Lastningsinformation
● Tunga föremål i bagagerummet ska placeras mot ryggstöden. Setill att ryggstöden gått i lås ord‐entligt. Om föremål kan staplas
ska de tyngre föremålen placeras
underst.
● Säkra lösa föremål i bagage‐ rummet så att de inte glider om‐
kring.
● Vid transport av föremål i bagageutrymmet får ryggstöden i
baksätet inte vara lutade framåt.
● Låt inte lasten skjuta upp över ryggstödens överkant.
● Placera inte några föremål på bagagerummets insynsskydd
eller instrumentpanelen och täck
inte över sensorn längst upp på
instrumentpanelen.
● Lasten får inte hindra använd‐ ningen av pedaler, parkerings‐
bromsen och växelväljaren eller
begränsa förarens rörelsefrihet.
Förvara inga lösa föremål i
kupén.● Kör inte med öppet bagagerum.9 Varning
Kontrollera alltid att lasten i bilen
är säkert fäst. I annat fall kan före‐ mål slungas runt inuti bilen och or‐saka personskada eller skada på
last eller bil.
● Lastförmågan är skillnaden mel‐ lan den tillåtna totalvikten (se typ‐
skylt 3 171) och tjänstevikten
enligt EU-norm.
För att beräkna lastförmågan
skriver du in informationen för din
bil i vikttabellen längst fram i denna instruktionsbok.
EU-tjänstevikten inkluderar för‐
arens vikt (68 kg), bagagets vikt
(7 kg) och vikten för alla vätskor
(bränsletanken fylld till 90 %).
Specialutrustning och tillbehör
ökar tjänstevikten.
● Körning med taklast ökar bilens sidvindskänslighet och försämrarbilens köregenskaper eftersom
tyngdpunkten ligger högre. För‐
dela lasten jämnt och säkra den

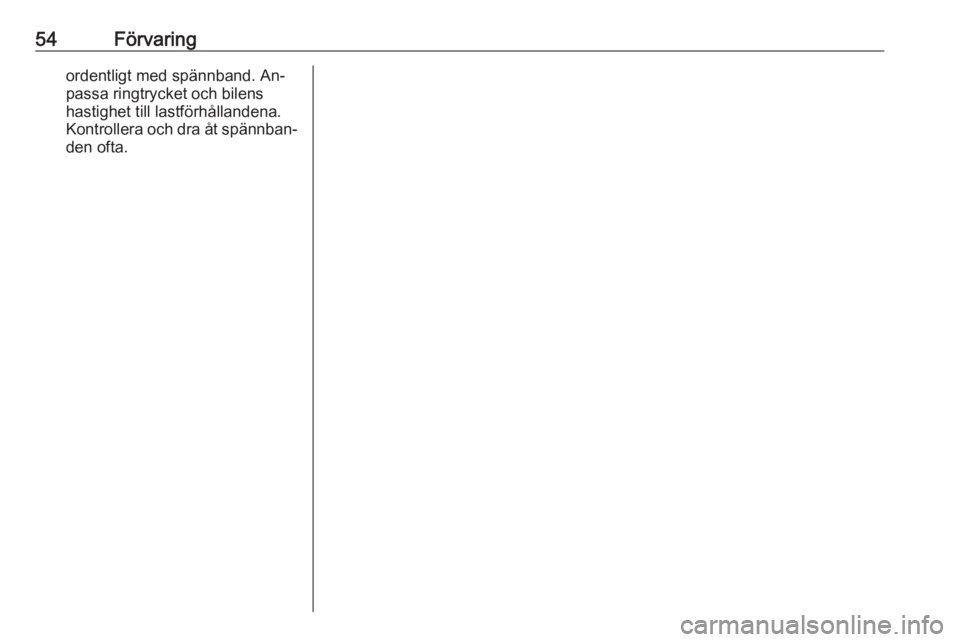

54Förvaringordentligt med spännband. An‐passa ringtrycket och bilens
hastighet till lastförhållandena.
Kontrollera och dra åt spännban‐ den ofta.
