2016.5 OPEL KARL service

Inledning........................................ 2
Kort sagt ........................................ 6
Nycklar, dörrar och fönster ..........19
Stolar, säkerhetsfunktioner ..........30
Förvaring ...................................... 48
Instrument och reglage ................55
Belysning ..................................... 87
Klimatreglering ............................. 93
Körning och hantering ................102
Bilvård ........................................ 129
Service och underhåll ................167
Tekniska data ............................ 170
Kundinformation .........................181
Alfabetiskt register .....................188Innehåll

Inledning3Fordonsspecifika data
Fyll i de data som gäller för din bil på
föregående sida så att du har dem lätt åtkomliga. Denna information finns i
kapitlen "Service och underhåll" och
"Tekniska data" samt på typskylten.
Inledning
Din bil är en intelligent kombination av avancerad teknik, säkerhet, miljövän‐lighet och ekonomi.
Denna instruktionsbok ger dig all den
information som behövs för att du ska kunna köra din bil på ett säkert och
effektivt sätt.
Informera alla passagerare om risker för olyckshändelser och personska‐
dor vid felaktig användning av bilen.
Du måste alltid följa de lagar och reg‐
ler som gäller i det land där du be‐
finner dig. Dessa lagar kan avvika
från informationen i denna instruk‐
tionsbok.
Garantin kan påverkas om du ignore‐ rar den beskrivning som finns i den
här handboken.Om du i instruktionsboken uppmanas att anlita en verkstad rekommenderar vi att du uppsöker en auktoriserad
Opel-verkstad.
För gasdrivna bilar rekommenderar vi
att du uppsöker en Opel-verkstad
som är auktoriserad för service av så‐
dana bilar.
Alla auktoriserade Opel-verkstäder
erbjuder förstklassig service till rim‐
liga priser. Erfarna experter som har
fått utbildning av Opel arbetar enligt
speciella föreskrifter från Opel.
Alla auktoriserade Opel-återförsäl‐
jare erbjuder förstklassig service till
rimliga priser. Erfarna experter som
har fått utbildning av Opel arbetar en‐
ligt speciella föreskrifter från Opel.
Instruktionsboken och övriga hand‐
lingar ska alltid förvaras lätt åtkomliga i bilen.
Använda denna handbok ● I instruktionsboken beskrivs alla alternativ och funktioner för den
här modellen. Vissa
beskrivningar, inklusive dem för display- och menyfunktioner,gäller kanske inte för din bil
beroende på modellvariant,
landsspecifikationer, särskild
utrustning eller särskilda
tillbehör.
● Du får en första överblick i kapit‐ let "Kort sagt".
● Innehållsförteckningen i början av instruktionsboken och i varje
avsnitt anger var informationen
finns.
● I det alfabetiska registret kan du söka efter specifik information.
● I denna instruktionsbok visas bi‐ lar med ratten på vänster sida.
Bilar med ratten på höger sida
fungerar på samma sätt.
● Instruktionsboken använder mo‐ toridentifieringskod. Motsvar‐
ande marknadsbeteckningar finns i avsnittet "Tekniska data".
● Riktningsanvisningar, t.ex. vänster eller höger, framåt eller
bakåt anges alltid med färdrikt‐ ningen som utgångspunkt.

Instrument och reglage55Instrument och
reglageReglage ....................................... 56
Rattinställning ............................ 56
Rattreglage ................................ 56
Rattvärme .................................. 56
Tuta ........................................... 57
Vindrutetorkare/ vindrutespolare ......................... 57
Bakrutetorkare/ bakrutespolare .......................... 58
Yttertemperatur ......................... 58
Klocka ........................................ 58
Eluttag ....................................... 60
Cigarettändare ........................... 60
Askfat ........................................ 60
Varningslampor, mätare och in‐
dikatorer ....................................... 60
Instrumentgrupp ........................60
Hastighetsmätare ......................60
Vägmätare ................................. 61
Trippmätare ............................... 61
Varvräknare ............................... 61
Bränslemätare ........................... 61
Bränslevalsreglage ....................62Temperaturmätare
motorkylvätska ......................... 62
Servicedisplay ........................... 63
Kontrollampor ............................ 64
Blinkers ...................................... 66
Bältespåminnare .......................67
Airbag och bältessträckare ........67
Deaktivering av airbag ...............67
Laddningssystem ......................68
Felindikeringslampa ..................68
Bilen behöver service snart .......68
Broms- och kopplingssystem ....68
Trampa på pedalen ...................68
Låsningsfritt bromssystem (ABS) ........................................ 69
Växling ....................................... 69
Servostyrning ............................ 69
Filbytesvarning .......................... 69
Parkeringshjälp med ultraljud ....69
Elektronisk stabilitetsreglering av .............................................. 69
Elektronisk stabilitetsreglering och drivkraftsreglering ..............70
Drivkraftsreglering av ................70
Kylvätsketemperatur ..................70
Övervakningssystem för däcktryck .................................. 70
Motoroljetryck ............................ 70
Låg bränslenivå ......................... 71
Startspärr ................................... 71Minskad motoreffekt..................71
Ytterbelysning ............................ 71
Helljus ........................................ 71
Dimljus ....................................... 71
Dimbakljus ................................. 71
Farthållare ................................. 71
Hastighetsbegränsare ...............71
Motorhuv öppen ........................72
Dörr öppen ................................ 72
Informationsdisplayer ...................72
Förarinformationscentral ...........72
Infodisplay ................................. 76
Bilmeddelanden ........................... 78
Varningsljud ............................... 79
Batterispänning ......................... 80
Personliga inställningar ...............80
OnStar ......................................... 82

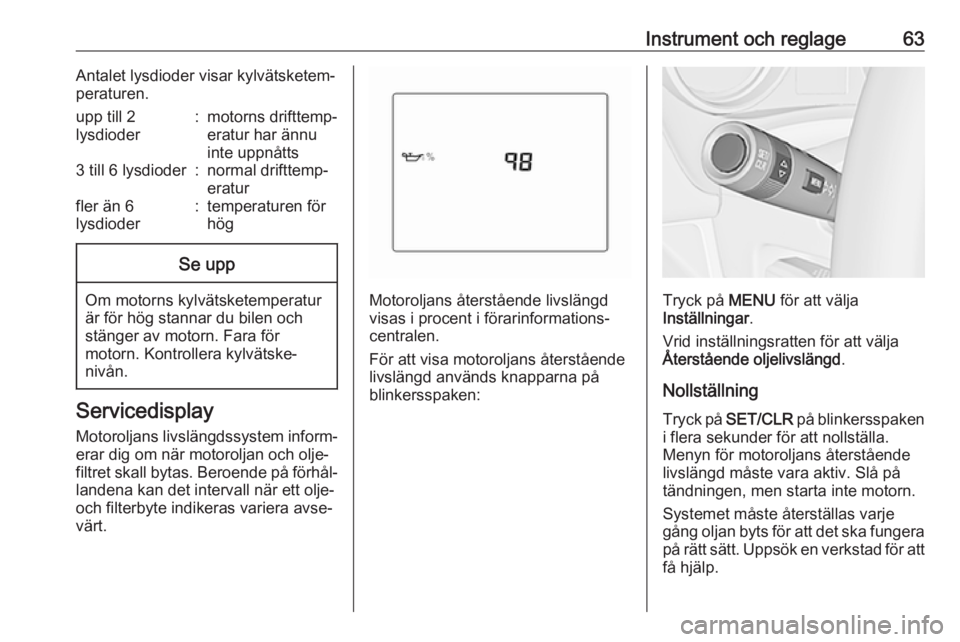

Instrument och reglage63Antalet lysdioder visar kylvätsketem‐
peraturen.upp till 2
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts3 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
För att visa motoroljans återstående
livslängd används knapparna på
blinkersspaken:Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Nollställning
Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Menyn för motoroljans återstående livslängd måste vara aktiv. Slå på
tändningen, men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.

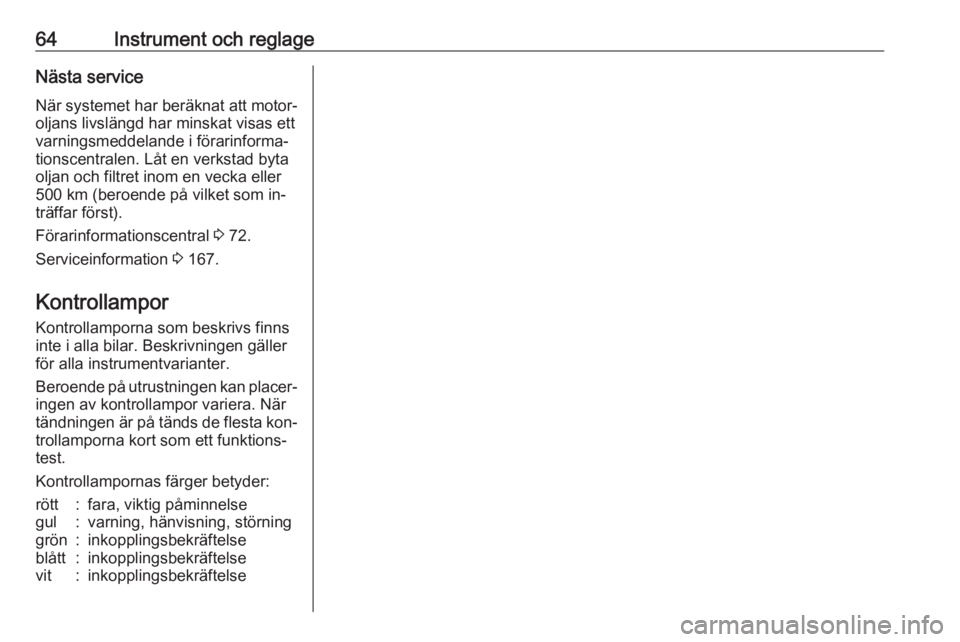

64Instrument och reglageNästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett
varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Förarinformationscentral 3 72.
Serviceinformation 3 167.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustningen kan placer‐
ingen av kontrollampor variera. När tändningen är på tänds de flesta kon‐ trollamporna kort som ett funktions‐
test.
Kontrollampornas färger betyder:rött:fara, viktig påminnelsegul:varning, hänvisning, störninggrön:inkopplingsbekräftelseblått:inkopplingsbekräftelsevit:inkopplingsbekräftelse

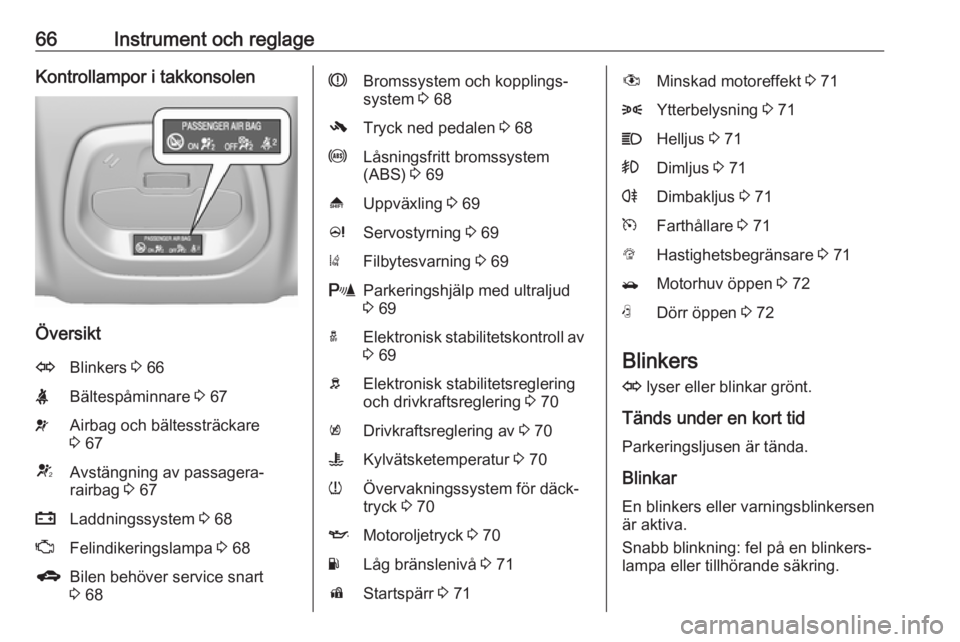

66Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 66XBältespåminnare 3 67vAirbag och bältessträckare
3 67VAvstängning av passagera‐
rairbag 3 67pLaddningssystem 3 68ZFelindikeringslampa 3 68gBilen behöver service snart
3 68RBromssystem och kopplings‐
system 3 68-Tryck ned pedalen 3 68uLåsningsfritt bromssystem
(ABS) 3 69[Uppväxling 3 69cServostyrning 3 69)Filbytesvarning 3 69rParkeringshjälp med ultraljud
3 69aElektronisk stabilitetskontroll av
3 69bElektronisk stabilitetsreglering
och drivkraftsreglering 3 70kDrivkraftsreglering av 3 70WKylvätsketemperatur 3 70wÖvervakningssystem för däck‐
tryck 3 70IMotoroljetryck 3 70YLåg bränslenivå 3 71dStartspärr 3 71#Minskad motoreffekt 3 718Ytterbelysning 3 71CHelljus 3 71>Dimljus 3 71rDimbakljus 3 71mFarthållare 3 71LHastighetsbegränsare 3 71/Motorhuv öppen 3 72NDörr öppen 3 72
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: fel på en blinkers‐ lampa eller tillhörande säkring.

68Instrument och reglage9Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas en varningskod i
förarinformationscentralen.
Bilen behöver service.Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 78.
Broms- och kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 134.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 113.
Trampa på pedalen
- lyser eller blinkar gult.

72Instrument och reglageMotorhuv öppen/ lyser gult.
Lyser när motorhuven är öppen.
Stopp/start-system 3 105.
Dörr öppen N tänds.
En dörr eller bakluckan är öppen.Informationsdisplayer
Förarinformationscentral
Förarinformationscentralen sitter i
instrumentpanelen.
Några av de visade funktionerna skil‐
jer sig åt beroende på om bilen körs
eller står stilla. Vissa funktioner är
endast tillgängliga under körning.
Huvudmenyerna är: ● färddator, se beskrivning nedan● fordonsinformation, se beskriv‐ ning nedan
Följande indikationer visas vid behov:
● varningskoder 3 78
● växlingsindikering 3 69
● däcktrycksvarning 3 149
● bältespåminnare 3 67
● serviceinformation 3 68
Välja menyer och funktioner Menyerna och funktionerna kan väl‐
jas med knapparna på blinkers‐
spaken.
Tryck på MENU för att växla mellan
huvudmenyerna eller återgå från en
undermeny till nästa högre menynivå.
