2016.5 OPEL KARL service

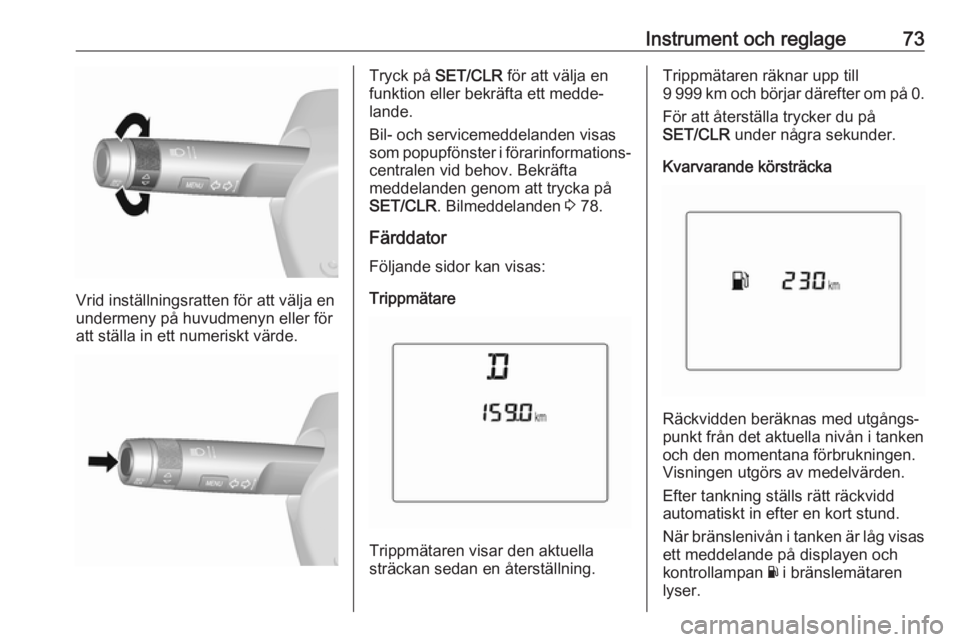

Instrument och reglage73
Vrid inställningsratten för att välja en
undermeny på huvudmenyn eller för
att ställa in ett numeriskt värde.
Tryck på SET/CLR för att välja en
funktion eller bekräfta ett medde‐
lande.
Bil- och servicemeddelanden visas
som popupfönster i förarinformations‐ centralen vid behov. Bekräfta
meddelanden genom att trycka på
SET/CLR . Bilmeddelanden 3 78.
Färddator Följande sidor kan visas:
Trippmätare
Trippmätaren visar den aktuella
sträckan sedan en återställning.
Trippmätaren räknar upp till
9 999 km och börjar därefter om på 0.
För att återställa trycker du på
SET/CLR under några sekunder.
Kvarvarande körsträcka
Räckvidden beräknas med utgångs‐
punkt från det aktuella nivån i tanken
och den momentana förbrukningen. Visningen utgörs av medelvärden.
Efter tankning ställs rätt räckvidd
automatiskt in efter en kort stund.
När bränslenivån i tanken är låg visas
ett meddelande på displayen och
kontrollampan Y i bränslemätaren
lyser.

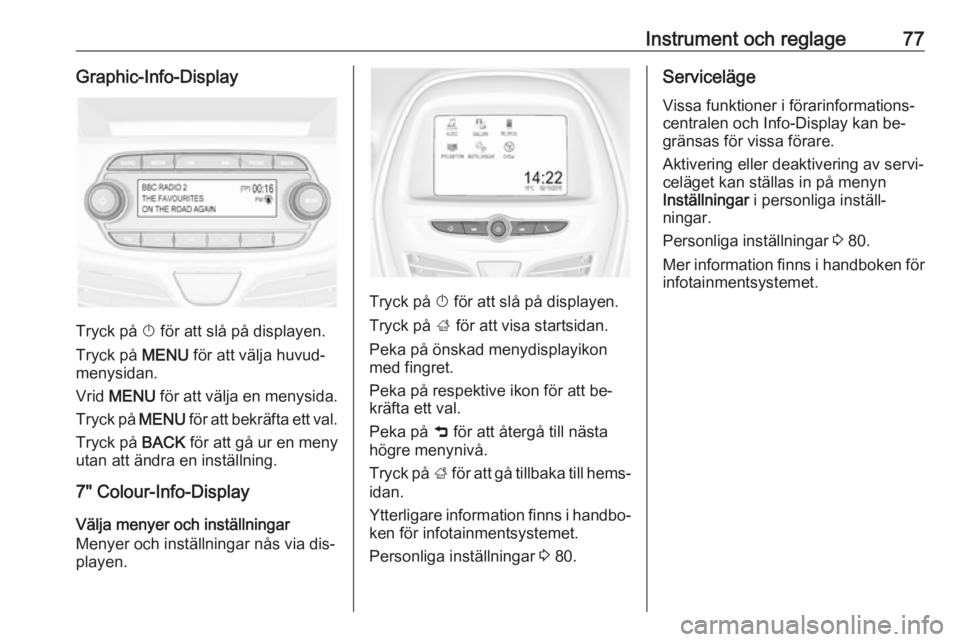

Instrument och reglage77Graphic-Info-Display
Tryck på X för att slå på displayen.
Tryck på MENU för att välja huvud‐
menysidan.
Vrid MENU för att välja en menysida.
Tryck på MENU för att bekräfta ett val.
Tryck på BACK för att gå ur en meny
utan att ändra en inställning.
7" Colour-Info-Display
Välja menyer och inställningar
Menyer och inställningar nås via dis‐
playen.
Tryck på X för att slå på displayen.
Tryck på ; för att visa startsidan.
Peka på önskad menydisplayikon
med fingret.
Peka på respektive ikon för att be‐
kräfta ett val.
Peka på 9 för att återgå till nästa
högre menynivå.
Tryck på ; för att gå tillbaka till hems‐
idan.
Ytterligare information finns i handbo‐
ken för infotainmentsystemet.
Personliga inställningar 3 80.
Serviceläge
Vissa funktioner i förarinformations‐
centralen och Info-Display kan be‐
gränsas för vissa förare.
Aktivering eller deaktivering av servi‐
celäget kan ställas in på menyn
Inställningar i personliga inställ‐
ningar.
Personliga inställningar 3 80.
Mer information finns i handboken för infotainmentsystemet.

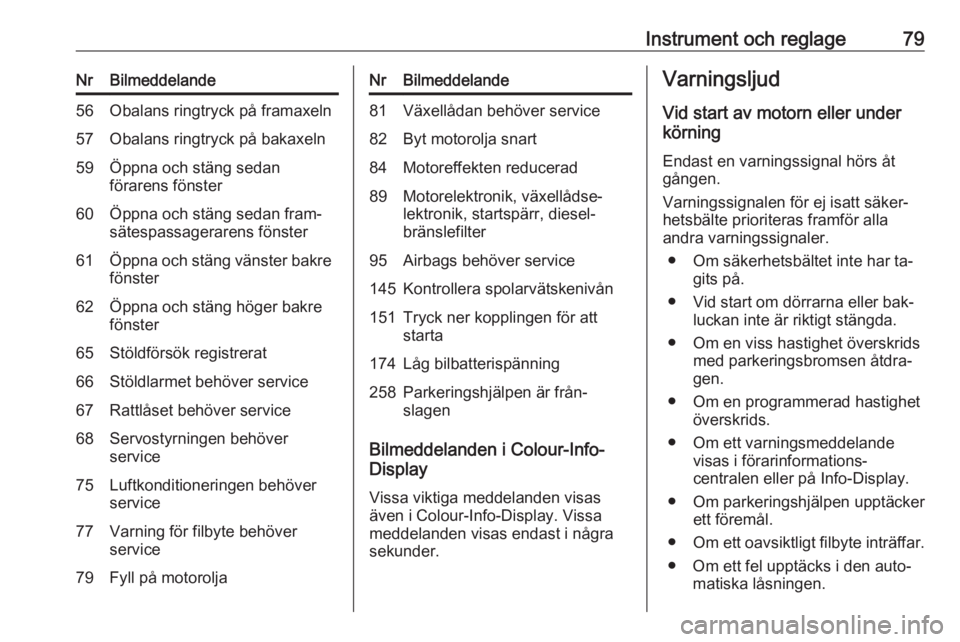

Instrument och reglage79NrBilmeddelande56Obalans ringtryck på framaxeln57Obalans ringtryck på bakaxeln59Öppna och stäng sedan
förarens fönster60Öppna och stäng sedan fram‐
sätespassagerarens fönster61Öppna och stäng vänster bakre
fönster62Öppna och stäng höger bakre
fönster65Stöldförsök registrerat66Stöldlarmet behöver service67Rattlåset behöver service68Servostyrningen behöver
service75Luftkonditioneringen behöver
service77Varning för filbyte behöver
service79Fyll på motoroljaNrBilmeddelande81Växellådan behöver service82Byt motorolja snart84Motoreffekten reducerad89Motorelektronik, växellådse‐
lektronik, startspärr, diesel‐
bränslefilter95Airbags behöver service145Kontrollera spolarvätskenivån151Tryck ner kopplingen för att
starta174Låg bilbatterispänning258Parkeringshjälpen är från‐
slagen
Bilmeddelanden i Colour-Info-
Display
Vissa viktiga meddelanden visas
även i Colour-Info-Display. Vissa
meddelanden visas endast i några
sekunder.
Varningsljud
Vid start av motorn eller under
körning
Endast en varningssignal hörs åtgången.
Varningssignalen för ej isatt säker‐
hetsbälte prioriteras framför alla
andra varningssignaler.
● Om säkerhetsbältet inte har ta‐ gits på.
● Vid start om dörrarna eller bak‐ luckan inte är riktigt stängda.
● Om en viss hastighet överskrids med parkeringsbromsen åtdra‐
gen.
● Om en programmerad hastighet överskrids.
● Om ett varningsmeddelande visas i förarinformations‐
centralen eller på Info-Display.
● Om parkeringshjälpen upptäcker ett föremål.
● Om ett oavsiktligt filbyte inträffar.
● Om ett fel upptäcks i den auto‐ matiska låsningen.

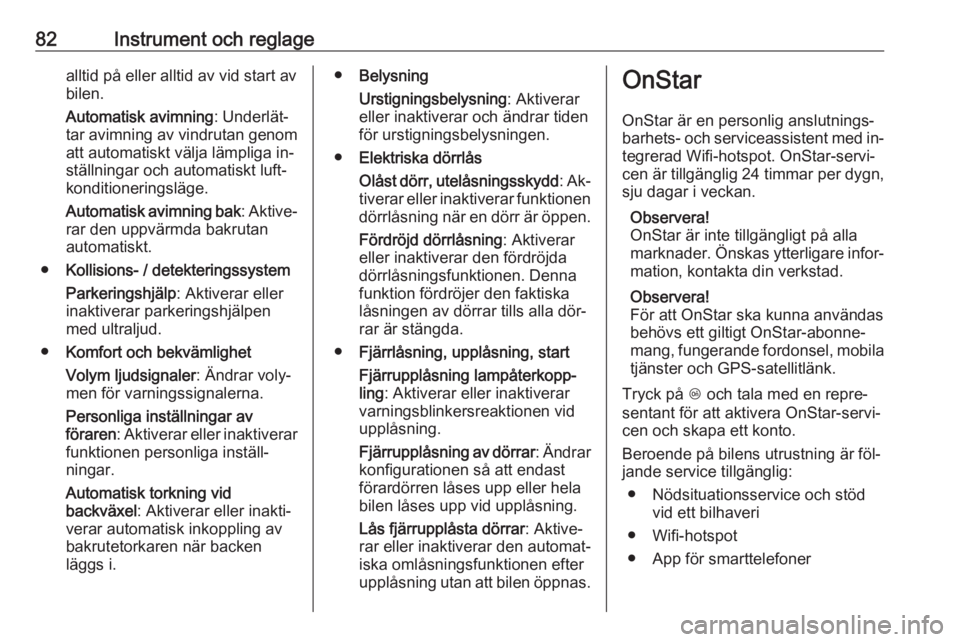

82Instrument och reglagealltid på eller alltid av vid start av
bilen.
Automatisk avimning : Underlät‐
tar avimning av vindrutan genom att automatiskt välja lämpliga in‐
ställningar och automatiskt luft‐
konditioneringsläge.
Automatisk avimning bak : Aktive‐
rar den uppvärmda bakrutan
automatiskt.
● Kollisions- / detekteringssystem
Parkeringshjälp : Aktiverar eller
inaktiverar parkeringshjälpen
med ultraljud.
● Komfort och bekvämlighet
Volym ljudsignaler : Ändrar voly‐
men för varningssignalerna.
Personliga inställningar av
föraren : Aktiverar eller inaktiverar
funktionen personliga inställ‐
ningar.
Automatisk torkning vid
backväxel : Aktiverar eller inakti‐
verar automatisk inkoppling av
bakrutetorkaren när backen
läggs i.● Belysning
Urstigningsbelysning : Aktiverar
eller inaktiverar och ändrar tiden
för urstigningsbelysningen.
● Elektriska dörrlås
Olåst dörr, utelåsningsskydd : Ak‐
tiverar eller inaktiverar funktionen dörrlåsning när en dörr är öppen.
Fördröjd dörrlåsning : Aktiverar
eller inaktiverar den fördröjda
dörrlåsningsfunktionen. Denna
funktion fördröjer den faktiska
låsningen av dörrar tills alla dör‐
rar är stängda.
● Fjärrlåsning, upplåsning, start
Fjärrupplåsning lampåterkopp‐
ling : Aktiverar eller inaktiverar
varningsblinkersreaktionen vid
upplåsning.
Fjärrupplåsning av dörrar : Ändrar
konfigurationen så att endast
förardörren låses upp eller hela
bilen låses upp vid upplåsning.
Lås fjärrupplåsta dörrar : Aktive‐
rar eller inaktiverar den automat‐
iska omlåsningsfunktionen efter
upplåsning utan att bilen öppnas.OnStar
OnStar är en personlig anslutnings‐
barhets- och serviceassistent med in‐
tegrerad Wifi-hotspot. OnStar-servi‐
cen är tillgänglig 24 timmar per dygn,
sju dagar i veckan.
Observera!
OnStar är inte tillgängligt på alla
marknader. Önskas ytterligare infor‐ mation, kontakta din verkstad.
Observera!
För att OnStar ska kunna användas
behövs ett giltigt OnStar-abonne‐
mang, fungerande fordonsel, mobila
tjänster och GPS-satellitlänk.
Tryck på Z och tala med en repre‐
sentant för att aktivera OnStar-servi‐
cen och skapa ett konto.
Beroende på bilens utrustning är föl‐
jande service tillgänglig:
● Nödsituationsservice och stöd vid ett bilhaveri
● Wifi-hotspot
● App för smarttelefoner

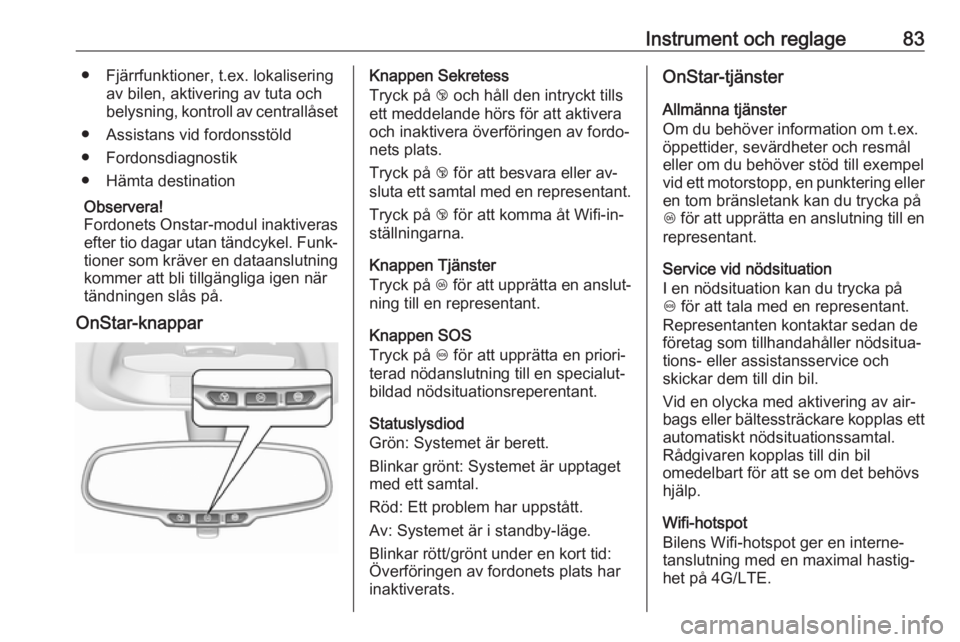

Instrument och reglage83● Fjärrfunktioner, t.ex. lokaliseringav bilen, aktivering av tuta och
belysning, kontroll av centrallåset
● Assistans vid fordonsstöld
● Fordonsdiagnostik
● Hämta destination
Observera!
Fordonets Onstar-modul inaktiveras efter tio dagar utan tändcykel. Funk‐tioner som kräver en dataanslutning
kommer att bli tillgängliga igen när
tändningen slås på.
OnStar-knapparKnappen Sekretess
Tryck på j och håll den intryckt tills
ett meddelande hörs för att aktivera
och inaktivera överföringen av fordo‐ nets plats.
Tryck på j för att besvara eller av‐
sluta ett samtal med en representant.
Tryck på j för att komma åt Wifi-in‐
ställningarna.
Knappen Tjänster
Tryck på Z för att upprätta en anslut‐
ning till en representant.
Knappen SOS
Tryck på [ för att upprätta en priori‐
terad nödanslutning till en specialut‐
bildad nödsituationsreperentant.
Statuslysdiod
Grön: Systemet är berett.
Blinkar grönt: Systemet är upptaget
med ett samtal.
Röd: Ett problem har uppstått.
Av: Systemet är i standby-läge.
Blinkar rött/grönt under en kort tid:
Överföringen av fordonets plats har
inaktiverats.OnStar-tjänster
Allmänna tjänster
Om du behöver information om t.ex.
öppettider, sevärdheter och resmål eller om du behöver stöd till exempel
vid ett motorstopp, en punktering eller en tom bränsletank kan du trycka på
Z för att upprätta en anslutning till en
representant.
Service vid nödsituation
I en nödsituation kan du trycka på
[ för att tala med en representant.
Representanten kontaktar sedan de
företag som tillhandahåller nödsitua‐
tions- eller assistansservice och
skickar dem till din bil.
Vid en olycka med aktivering av air‐
bags eller bältessträckare kopplas ett automatiskt nödsituationssamtal.
Rådgivaren kopplas till din bil
omedelbart för att se om det behövs
hjälp.
Wifi-hotspot
Bilens Wifi-hotspot ger en interne‐
tanslutning med en maximal hastig‐
het på 4G/LTE.

Klimatreglering93KlimatregleringKlimatregleringssystem................93
Värme- och ventilationssystem ....................93
Luftkonditionering ......................94
Elektronisk klimatreglering ........96
Luftmunstycken ............................ 99
Inställbara luftmunstycken .........99
Fasta luftmunstycken ..............100
Underhåll ................................... 100
Luftintag ................................... 100
Pollenfilter ................................ 100
Luftkonditionering, normal drift 100
Service .................................... 100Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
● avfuktning och avfrostning
● innercirkulation
Bakruteuppvärmning Ü 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:till det övre området via inställ‐ bara luftmunstyckenL:till huvud- och fotutrymmetK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och de främre sido‐ rutorna
Det går att använda mellanlägen.

100KlimatregleringFasta luftmunstycken
Det finns flera luftmunstycken under
vindrutan och sidorutorna samt i fot‐
utrymmena.Underhåll
Luftintag
Luftintaget framför vindrutan i motor‐
rummet måste vara fritt från sådant
som hindrar lufttillförseln. Vid behov,
avlägsna löv, smuts eller snö.
Pollenfilter
Kupéfiltret tar bort damm, sot, pollen
och sporer från den luft som kommer
in i bilen genom luftintagen.
Filtret ska bytas enligt standardunder‐ hållet.
Se upp
Passagerarutrymmets luftfilter be‐höver mer frekvent underhåll vid
körning på dammiga vägar, om‐
råden med luftföroreningar och
frekvent körning på obelagda vä‐
gar.
Filtrets effektivitet minskas och
luftvägarna påverkas negativt.
Luftkonditionering, normal
drift
För att garantera en fortsatt god funk‐
tion måste kylningen aktiveras under
några minuter en gång i månaden, oberoende av väderlek och årstid.
Kylning är inte möjlig när yttertempe‐
raturen är för låg.
Service
För optimala kylningsprestanda är det
lämpligt att kontrollera klimatkontroll‐
systemet årligen med början tre år
efter bilens första registrering med av‐
seende på följande:

Körning och hantering105Innan du startar igen eller om du vill
stänga av motorn vrider du nyckeln
tillbaka till läge 0.
Under ett Autostop kan du starta
motorn genom att trampa ner
kopplingspedalen.
Starta bilen vid låga temperaturer
Det är möjligt att starta motorn utan
extra värmare ned till -30 °С.
För att detta ska vara möjligt behövs
motorolja med rätt viskositet, rätt
bränsle, regelbunden service och ett
bilbatteri med tillräcklig laddning.
Automatisk startkontroll Denna funktion kontrollerar motorns
startprocedur. Föraren behöver inte
hålla kvar nyckeln i läge 3. När start‐
funktionen aktiverats fortsätter sys‐
temet att starta automatiskt tills
motorn går. På grund av kontrollpro‐
ceduren startas motorn efter en kort
fördröjning.Möjliga orsaker till att motorn inte
startar:
● kopplingspedalen är inte ner‐ trampad (manuell växellåda)
● bromspedalen är inte nertram‐ pad (automatiserad manuell väx‐ellåda)
● timeout har inträffat
Uppvärmning turbomotor
Vid start kan motorns vridmoment
vara begränsat en kort tid, särskilt när
motorn är kall. Detta sker för att
smörjsystemet ska kunna skydda
motorn ordentligt.
Rullningsavstängning Vid rullning, d.v.s. vid körning med
ilagd växel utan aktivering av gas‐
pedalen, stängs bränslematningen
automatiskt av.
Stopp-start-system
Stopp/start-systemet hjälper dig att spara bränsle och minska avgasuts‐
läppen. När förhållandena tillåter
detta stänger systemet av motorn närbilens hastighet är låg eller när bilen
står still, t.ex. vid ett trafikljus eller i
bilköer.
På bilar med manuell växellåda
startas motorn automatiskt så snart
som kopplingen trycks ned.
På bilar med automatiserad manuell
växellåda startas motorn automatiskt
så snart som bromspedalen släpps.
En batterisensor garanterar att ett Au‐ tostop endast utförs när bilbatteriet är
tillräckligt laddat för att kunna starta
motorn igen.
Inkoppling Stopp/start-systemet är tillgängligt så
snart motorn har startats, bilen kör
iväg och de förhållanden som anges
nedan uppfylls.
