2016.5 OPEL KARL Instruktionsbok

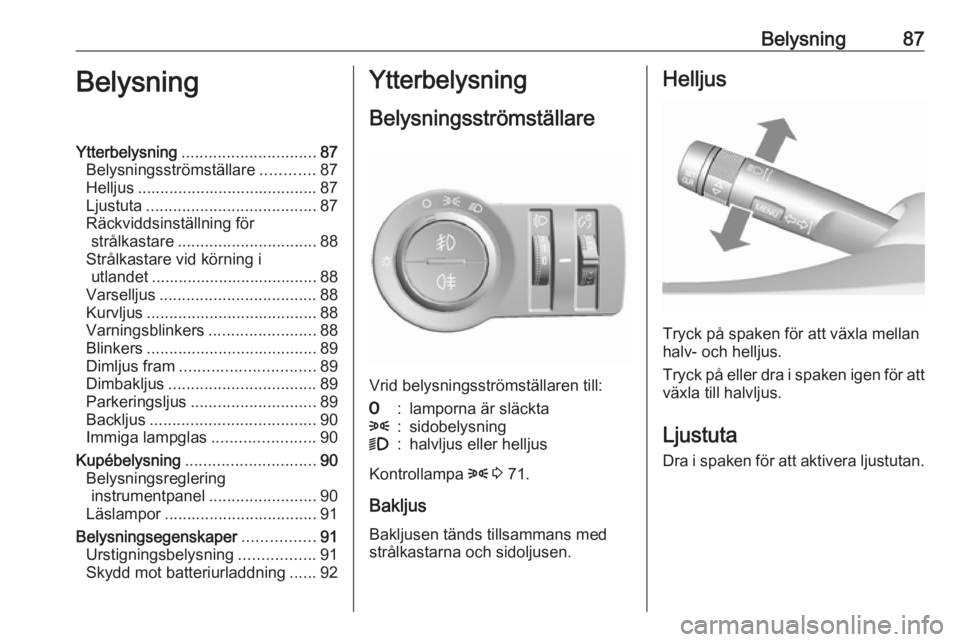

Belysning87BelysningYtterbelysning.............................. 87
Belysningsströmställare ............87
Helljus ........................................ 87
Ljustuta ...................................... 87
Räckviddsinställning för strålkastare ............................... 88
Strålkastare vid körning i utlandet ..................................... 88
Varselljus ................................... 88
Kurvljus ...................................... 88
Varningsblinkers ........................88
Blinkers ...................................... 89
Dimljus fram .............................. 89
Dimbakljus ................................. 89
Parkeringsljus ............................ 89
Backljus ..................................... 90
Immiga lampglas .......................90
Kupébelysning ............................. 90
Belysningsreglering instrumentpanel ........................90
Läslampor .................................. 91
Belysningsegenskaper ................91
Urstigningsbelysning .................91
Skydd mot batteriurladdning ......92Ytterbelysning
Belysningsströmställare
Vrid belysningsströmställaren till:
7:lamporna är släckta8:sidobelysning9:halvljus eller helljus
Kontrollampa 8 3 71.
Bakljus
Bakljusen tänds tillsammans med
strålkastarna och sidoljusen.
Helljus
Tryck på spaken för att växla mellan
halv- och helljus.
Tryck på eller dra i spaken igen för att
växla till halvljus.
Ljustuta
Dra i spaken för att aktivera ljustutan.

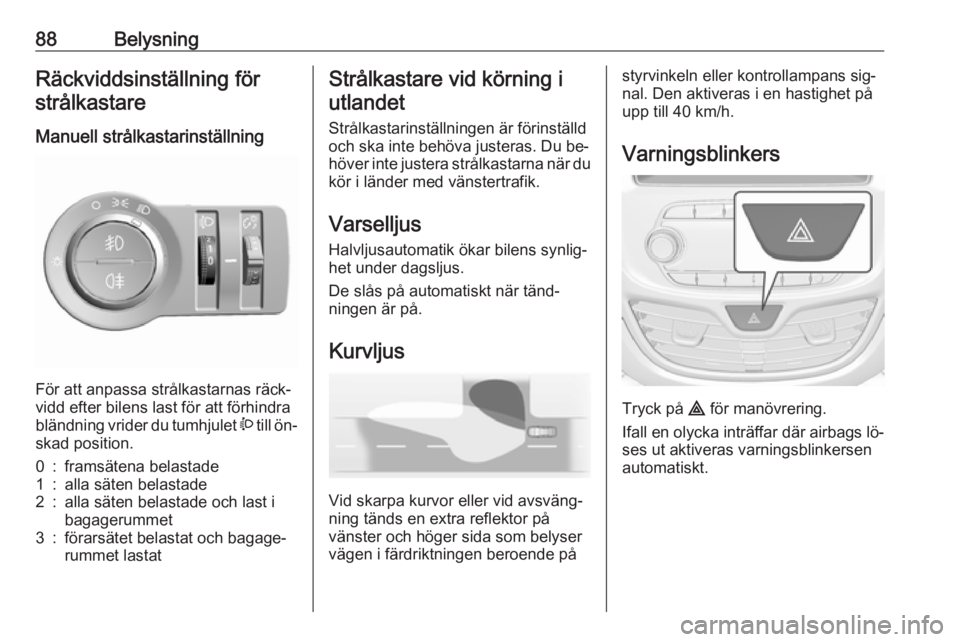

88BelysningRäckviddsinställning förstrålkastare
Manuell strålkastarinställning
För att anpassa strålkastarnas räck‐
vidd efter bilens last för att förhindra
bländning vrider du tumhjulet ? till ön‐
skad position.
0:framsätena belastade1:alla säten belastade2:alla säten belastade och last i
bagagerummet3:förarsätet belastat och bagage‐
rummet lastatStrålkastare vid körning i
utlandet
Strålkastarinställningen är förinställd
och ska inte behöva justeras. Du be‐
höver inte justera strålkastarna när du kör i länder med vänstertrafik.
Varselljus
Halvljusautomatik ökar bilens synlig‐
het under dagsljus.
De slås på automatiskt när tänd‐
ningen är på.
Kurvljus
Vid skarpa kurvor eller vid avsväng‐
ning tänds en extra reflektor på
vänster och höger sida som belyser
vägen i färdriktningen beroende på
styrvinkeln eller kontrollampans sig‐
nal. Den aktiveras i en hastighet på
upp till 40 km/h.
Varningsblinkers
Tryck på ¨
för manövrering.
Ifall en olycka inträffar där airbags lö‐ ses ut aktiveras varningsblinkersen
automatiskt.

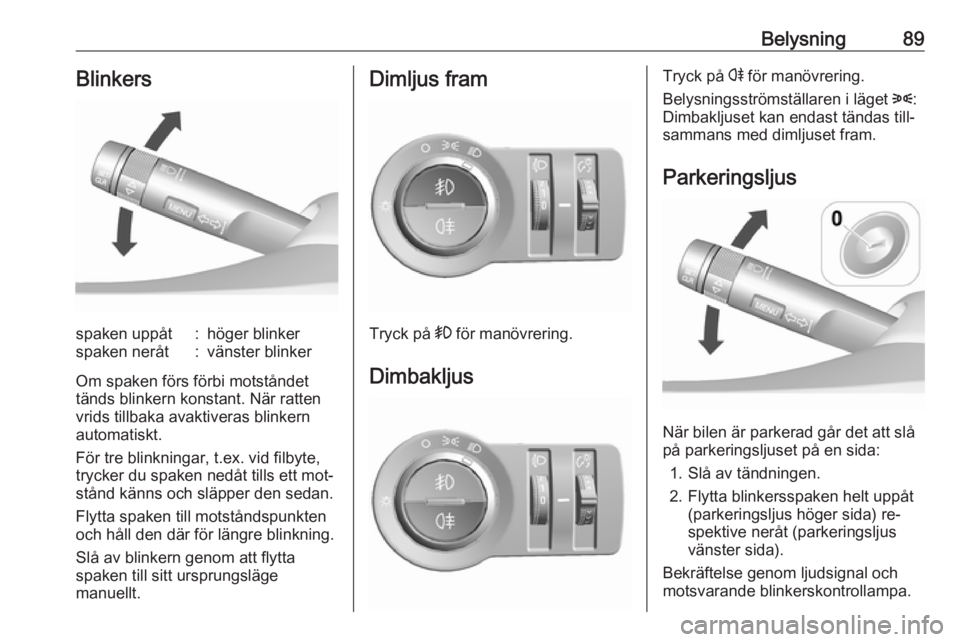

Belysning89Blinkersspaken uppåt:höger blinkerspaken neråt:vänster blinker
Om spaken förs förbi motståndet
tänds blinkern konstant. När ratten
vrids tillbaka avaktiveras blinkern
automatiskt.
För tre blinkningar, t.ex. vid filbyte,
trycker du spaken nedåt tills ett mot‐
stånd känns och släpper den sedan.
Flytta spaken till motståndspunkten
och håll den där för längre blinkning.
Slå av blinkern genom att flytta
spaken till sitt ursprungsläge
manuellt.
Dimljus fram
Tryck på > för manövrering.
Dimbakljus
Tryck på r för manövrering.
Belysningsströmställaren i läget 8:
Dimbakljuset kan endast tändas till‐
sammans med dimljuset fram.
Parkeringsljus
När bilen är parkerad går det att slå
på parkeringsljuset på en sida:
1. Slå av tändningen.
2. Flytta blinkersspaken helt uppåt (parkeringsljus höger sida) re‐
spektive neråt (parkeringsljus
vänster sida).
Bekräftelse genom ljudsignal och
motsvarande blinkerskontrollampa.

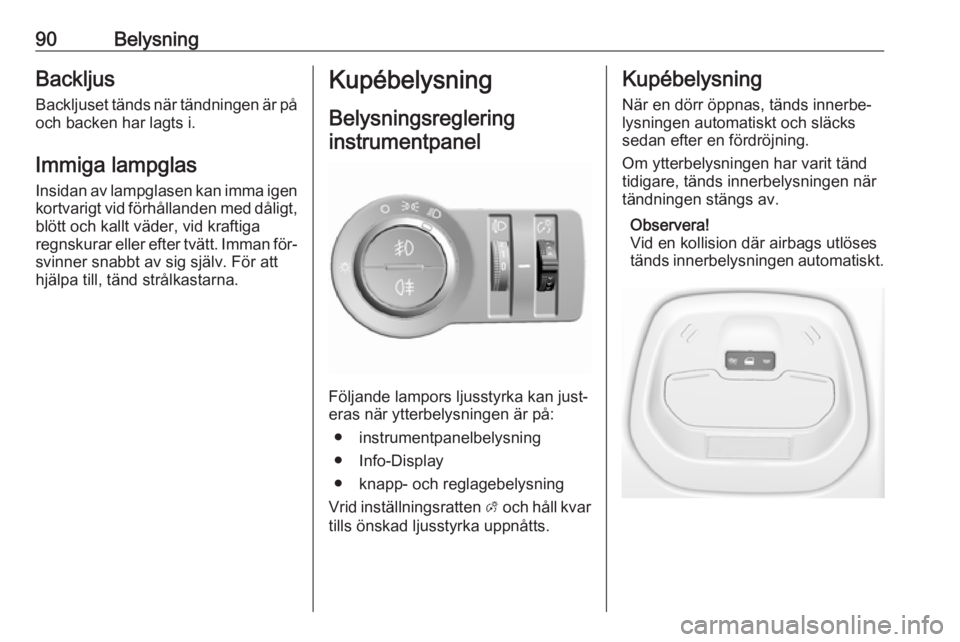

90BelysningBackljus
Backljuset tänds när tändningen är på
och backen har lagts i.
Immiga lampglas
Insidan av lampglasen kan imma igen kortvarigt vid förhållanden med dåligt,
blött och kallt väder, vid kraftiga
regnskurar eller efter tvätt. Imman för‐
svinner snabbt av sig själv. För att
hjälpa till, tänd strålkastarna.Kupébelysning
Belysningsregleringinstrumentpanel
Följande lampors ljusstyrka kan just‐
eras när ytterbelysningen är på:
● instrumentpanelbelysning
● Info-Display
● knapp- och reglagebelysning
Vrid inställningsratten A och håll kvar
tills önskad ljusstyrka uppnåtts.
Kupébelysning
När en dörr öppnas, tänds innerbe‐
lysningen automatiskt och släcks
sedan efter en fördröjning.
Om ytterbelysningen har varit tänd
tidigare, tänds innerbelysningen när
tändningen stängs av.
Observera!
Vid en kollision där airbags utlöses
tänds innerbelysningen automatiskt.

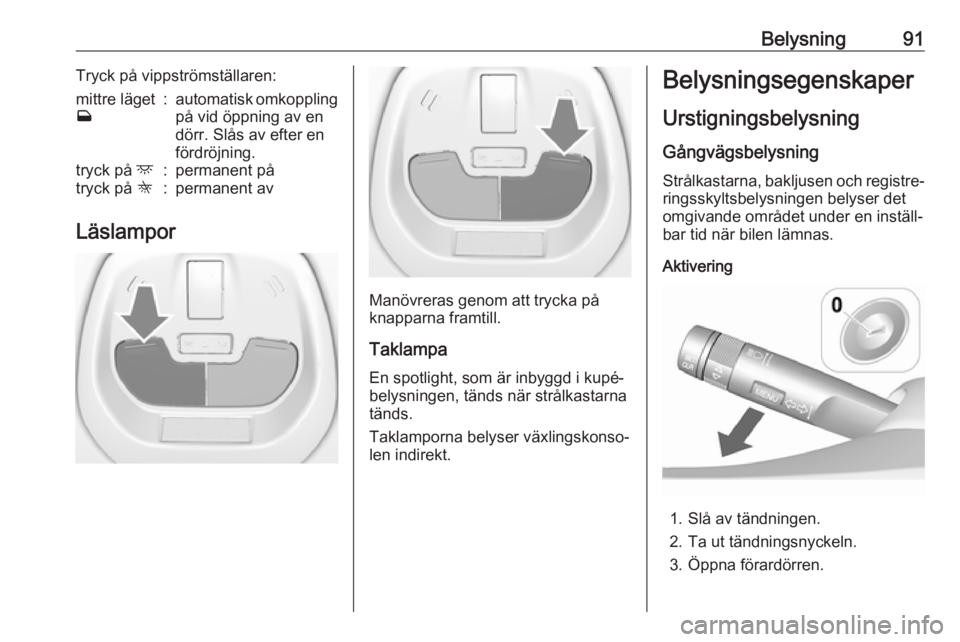

Belysning91Tryck på vippströmställaren:mittre läget
w:automatisk omkoppling
på vid öppning av en
dörr. Slås av efter en
fördröjning.tryck på d:permanent påtryck på K:permanent av
Läslampor
Manövreras genom att trycka på
knapparna framtill.
Taklampa En spotlight, som är inbyggd i kupé‐
belysningen, tänds när strålkastarna
tänds.
Taklamporna belyser växlingskonso‐
len indirekt.
Belysningsegenskaper
Urstigningsbelysning
Gångvägsbelysning Strålkastarna, bakljusen och registre‐
ringsskyltsbelysningen belyser det
omgivande området under en inställ‐
bar tid när bilen lämnas.
Aktivering
1. Slå av tändningen.
2. Ta ut tändningsnyckeln.
3. Öppna förardörren.

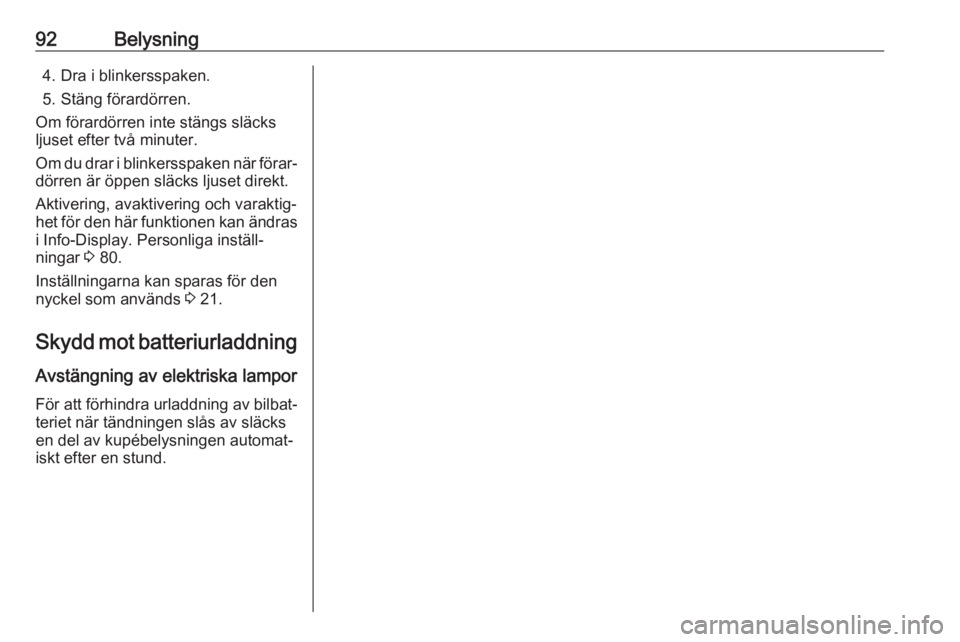

92Belysning4. Dra i blinkersspaken.
5. Stäng förardörren.
Om förardörren inte stängs släcks
ljuset efter två minuter.
Om du drar i blinkersspaken när förar‐
dörren är öppen släcks ljuset direkt.
Aktivering, avaktivering och varaktig‐
het för den här funktionen kan ändras i Info-Display. Personliga inställ‐ningar 3 80.
Inställningarna kan sparas för den
nyckel som används 3 21.
Skydd mot batteriurladdning
Avstängning av elektriska lampor För att förhindra urladdning av bilbat‐
teriet när tändningen slås av släcks
en del av kupébelysningen automat‐
iskt efter en stund.

Klimatreglering93KlimatregleringKlimatregleringssystem................93
Värme- och ventilationssystem ....................93
Luftkonditionering ......................94
Elektronisk klimatreglering ........96
Luftmunstycken ............................ 99
Inställbara luftmunstycken .........99
Fasta luftmunstycken ..............100
Underhåll ................................... 100
Luftintag ................................... 100
Pollenfilter ................................ 100
Luftkonditionering, normal drift 100
Service .................................... 100Klimatregleringssystem
Värme- och
ventilationssystem
Reglage för: ● temperatur
● fläkthastighet
● luftfördelning
● avfuktning och avfrostning
● innercirkulation
Bakruteuppvärmning Ü 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:till det övre området via inställ‐ bara luftmunstyckenL:till huvud- och fotutrymmetK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och de främre sido‐ rutorna
Det går att använda mellanlägen.

94KlimatregleringAvfuktning och avisning av
rutorna
● Ställ luftfördelningsreglaget på V.
● Ställ in temperaturreglaget på den varmaste nivån.
● Ställ in fläkthastigheten på högsta hastighet.
● Koppla in bakruteupp‐ värmningen Ü.
● Öppna sidomunstycken efter be‐ hov och rikta dessa mot sidoru‐
torna.
● För samtidig uppvärmning av fo‐ tutrymmet, ställ luftfördelnings‐
reglaget på J.Luftkonditionering
Reglage för:
● temperatur
● fläkthastighet
● luftfördelning
A/C:kylning4:innercirkulationÜ:uppvärmd bakruta
Bakruteuppvärmning 3 29.
Uppvärmda säten ß 3 33.
Rattvärme * 3 56.
Temperatur
Ställ in temperaturen genom att vrida på temperaturreglaget.rött:varmtblått:kallt
Värmen uppnår inte full effekt förrän
motorn har nått normal drifttemper‐
atur.
Fläkthastighet
Ställ in luftflödet genom att ställa in
önskad fläkthastighet.
Luftfördelning
M:det övre området via inställbara luftmunstyckenL:till huvud- och fotutrymmeK:till fotutrymmet, med en liten
luftmängd riktad mot vindrutan
och rutorna i framdörrarnaJ:till vindrutan och fotutrymmet,
med en liten luftmängd riktad
mot rutorna i framdörrarnaV:till vindrutan och fönstren i fram‐ dörren (luftkonditioneringen
aktiveras i bakgrunden för att
förhindra imbildning på rutorna)
