2016.5 OPEL KARL Instruktionsbok

Instrument och reglage63Antalet lysdioder visar kylvätsketem‐
peraturen.upp till 2
lysdioder:motorns drifttemp‐
eratur har ännu
inte uppnåtts3 till 6 lysdioder:normal drifttemp‐
eraturfler än 6
lysdioder:temperaturen för
högSe upp
Om motorns kylvätsketemperatur
är för hög stannar du bilen och
stänger av motorn. Fara för
motorn. Kontrollera kylvätske‐
nivån.
Servicedisplay
Motoroljans livslängdssystem inform‐
erar dig om när motoroljan och olje‐
filtret skall bytas. Beroende på förhål‐ landena kan det intervall när ett olje-
och filterbyte indikeras variera avse‐
värt.
Motoroljans återstående livslängd
visas i procent i förarinformations‐
centralen.
För att visa motoroljans återstående
livslängd används knapparna på
blinkersspaken:Tryck på MENU för att välja
Inställningar .
Vrid inställningsratten för att välja
Återstående oljelivslängd .
Nollställning
Tryck på SET/CLR på blinkersspaken
i flera sekunder för att nollställa.
Menyn för motoroljans återstående livslängd måste vara aktiv. Slå på
tändningen, men starta inte motorn.
Systemet måste återställas varje
gång oljan byts för att det ska fungera på rätt sätt. Uppsök en verkstad för att
få hjälp.

64Instrument och reglageNästa service
När systemet har beräknat att motor‐
oljans livslängd har minskat visas ett
varningsmeddelande i förarinforma‐
tionscentralen. Låt en verkstad byta
oljan och filtret inom en vecka eller
500 km (beroende på vilket som in‐
träffar först).
Förarinformationscentral 3 72.
Serviceinformation 3 167.
Kontrollampor Kontrollamporna som beskrivs finns
inte i alla bilar. Beskrivningen gäller för alla instrumentvarianter.
Beroende på utrustningen kan placer‐
ingen av kontrollampor variera. När tändningen är på tänds de flesta kon‐ trollamporna kort som ett funktions‐
test.
Kontrollampornas färger betyder:rött:fara, viktig påminnelsegul:varning, hänvisning, störninggrön:inkopplingsbekräftelseblått:inkopplingsbekräftelsevit:inkopplingsbekräftelse

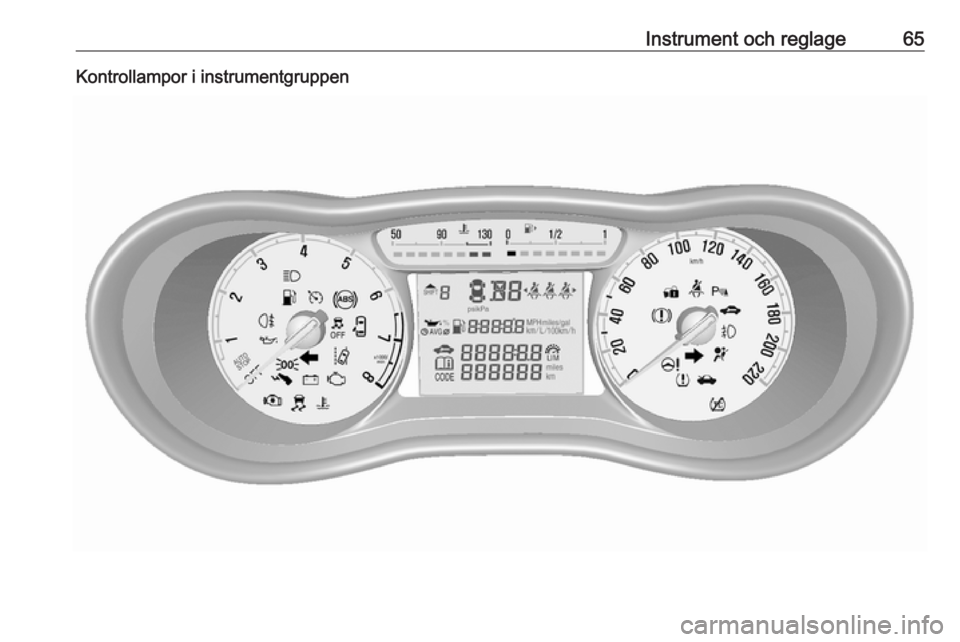

Instrument och reglage65Kontrollampor i instrumentgruppen

66Instrument och reglageKontrollampor i takkonsolen
Översikt
OBlinkers 3 66XBältespåminnare 3 67vAirbag och bältessträckare
3 67VAvstängning av passagera‐
rairbag 3 67pLaddningssystem 3 68ZFelindikeringslampa 3 68gBilen behöver service snart
3 68RBromssystem och kopplings‐
system 3 68-Tryck ned pedalen 3 68uLåsningsfritt bromssystem
(ABS) 3 69[Uppväxling 3 69cServostyrning 3 69)Filbytesvarning 3 69rParkeringshjälp med ultraljud
3 69aElektronisk stabilitetskontroll av
3 69bElektronisk stabilitetsreglering
och drivkraftsreglering 3 70kDrivkraftsreglering av 3 70WKylvätsketemperatur 3 70wÖvervakningssystem för däck‐
tryck 3 70IMotoroljetryck 3 70YLåg bränslenivå 3 71dStartspärr 3 71#Minskad motoreffekt 3 718Ytterbelysning 3 71CHelljus 3 71>Dimljus 3 71rDimbakljus 3 71mFarthållare 3 71LHastighetsbegränsare 3 71/Motorhuv öppen 3 72NDörr öppen 3 72
Blinkers
O lyser eller blinkar grönt.
Tänds under en kort tid
Parkeringsljusen är tända.
Blinkar
En blinkers eller varningsblinkersen
är aktiva.
Snabb blinkning: fel på en blinkers‐ lampa eller tillhörande säkring.

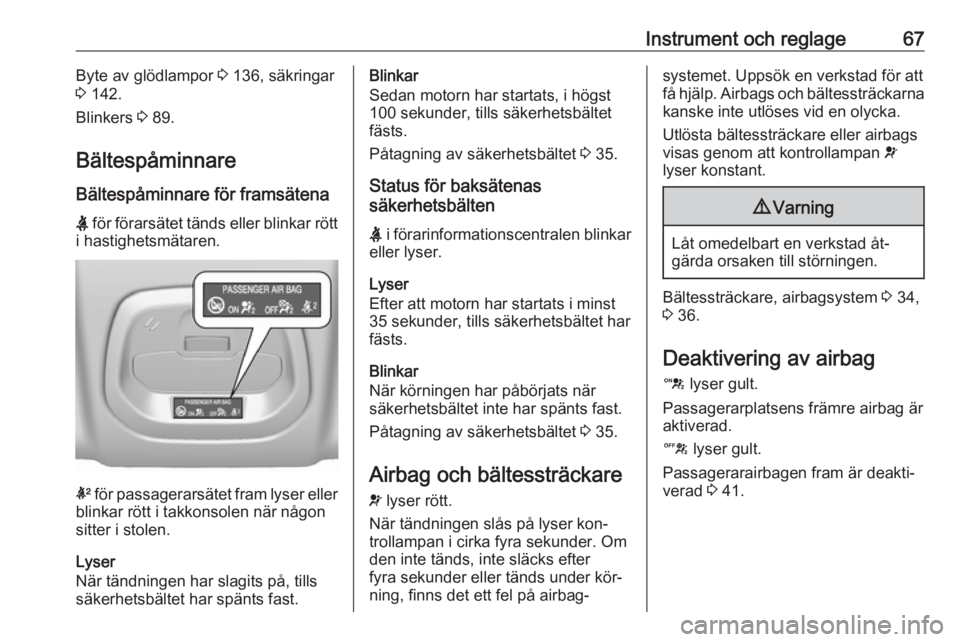

Instrument och reglage67Byte av glödlampor 3 136, säkringar
3 142.
Blinkers 3 89.
Bältespåminnare Bältespåminnare för framsätena
X för förarsätet tänds eller blinkar rött
i hastighetsmätaren.
k för passagerarsätet fram lyser eller
blinkar rött i takkonsolen när någon
sitter i stolen.
Lyser
När tändningen har slagits på, tills
säkerhetsbältet har spänts fast.
Blinkar
Sedan motorn har startats, i högst
100 sekunder, tills säkerhetsbältet fästs.
Påtagning av säkerhetsbältet 3 35.
Status för baksätenas
säkerhetsbälten
X i förarinformationscentralen blinkar
eller lyser.
Lyser
Efter att motorn har startats i minst
35 sekunder, tills säkerhetsbältet har
fästs.
Blinkar
När körningen har påbörjats när
säkerhetsbältet inte har spänts fast.
Påtagning av säkerhetsbältet 3 35.
Airbag och bältessträckare
v lyser rött.
När tändningen slås på lyser kon‐
trollampan i cirka fyra sekunder. Om
den inte tänds, inte släcks efter
fyra sekunder eller tänds under kör‐
ning, finns det ett fel på airbag‐systemet. Uppsök en verkstad för att
få hjälp. Airbags och bältessträckarna kanske inte utlöses vid en olycka.
Utlösta bältessträckare eller airbags
visas genom att kontrollampan v
lyser konstant.9 Varning
Låt omedelbart en verkstad åt‐
gärda orsaken till störningen.
Bältessträckare, airbagsystem 3 34,
3 36.
Deaktivering av airbag
d lyser gult.
Passagerarplatsens främre airbag är
aktiverad.
c lyser gult.
Passagerarairbagen fram är deakti‐
verad 3 41.

68Instrument och reglage9Fara
Det finns risk för dödliga skador
om ett barn använder ett barn‐
säkerhetssystem samtidigt som
det främre passagerarsätets air‐
bag är aktiverad.
Det finns risk för dödliga skador för
en vuxen person om airbagen på
den främre passagerarplatsen är
deaktiverad.
Laddningssystem
p lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn. Bilbatteriet
laddas inte. Motorkylningen kan vara
skadad. Bromsservoenheten kan
sluta att ge effekt. Uppsök en verk‐
stad för att få hjälp.
Felindikeringslampa
Z lyser eller blinkar gult.
Tänds när tändningen slås på och
släcks kort efter det att motorn har
startats.
Om lampan lyser när motorn är
igång
Störning i avgasreningssystemet. De
tillåtna utsläppsvärdena kan över‐ skridas. Uppsök omedelbart en verk‐
stad för att få hjälp.
Om lampan blinkar när motorn är
igång
Störning som kan leda till att katalys‐
atorn skadas. Minska gaspådraget
tills blinkningen slutar. Uppsök
omedelbart en verkstad för att få
hjälp.
Bilen behöver service snart g lyser gult.
Dessutom visas en varningskod i
förarinformationscentralen.
Bilen behöver service.Uppsök en verkstad för att få hjälp.
Bilmeddelanden 3 78.
Broms- och kopplingssystem
R lyser rött.
Broms- eller kopplingsvätskenivån är för låg när den manuella parkerings‐
bromsen inte är åtdragen 3 134.9 Varning
Stanna. Avbryt körningen omedel‐
bart. Uppsök en verkstad för att fåhjälp.
Lyser när den manuella parkerings‐
bromsen dras åt och tändningen är av
3 113.
Trampa på pedalen
- lyser eller blinkar gult.

Instrument och reglage69LyserKopplingspedalen måste trampas
ned för att du ska kunna starta motorn
i Autostop-läge. Stopp/start-system
3 105.
Blinkar Pedalen måste trampas ner för en hu‐
vudstart av motorn 3 16, 3 104.
Låsningsfritt bromssystem (ABS)
u lyser gult.
Lyser under några sekunder när tänd‐
ningen har slagits på. Systemet är
driftklart när kontrollampan släcks.
Om kontrollampan inte slocknar efter
några sekunder, eller om den lyser
under körning, finns det en störning i
ABS-systemet. Bromssystemet fung‐
erar fortfarande, men utan ABS- reglering.
Låsningsfritt bromssystem 3 112.Växling
[ visas tillsammans med numret på
den rekommenderade växeln, när
uppväxling rekommenderas för bättre
bränsleekonomi.
Servostyrning
c lyser gult.
Tänds när servostyrningen är
inaktiverad
Fel i servostyrningssystemet. Uppsök
en verkstad för att få hjälp.
c och b lyser samtidigt
Servostyrningssystemet måste kalib‐
reras, systemkalibrering 3 116.
Filbytesvarning ) lyser grönt eller blinkar gult.
Lyser grönt Systemet är på och redo för drift.Blinkar gult
Systemet känner igen ett oavsiktligt
filbyte.
Filbytesvarning 3 121.
Parkeringshjälp med ultraljud
r lyser gult.
Störning i systemet
eller
Störning på grund av att sensorerna
är täckta av smuts, is eller snö
eller
Störningar på grund av externa ultra‐
ljudskällor. När störningskällan har
avlägsnats kommer systemet att
fungera normalt.
Låt en verkstad åtgärda orsaken till
felet i systemet.
Ultraljudssensorer för parkerings‐
hjälp 3 120.
Elektronisk
stabilitetsreglering av
t lyser gult.

70Instrument och reglageSystemet deaktiveras.
Elektronisk stabilitetsregler‐ ing och drivkraftsreglering
b blinkar eller lyser gult.
Blinkar Systemet är aktiverat och aktivt.
Motoreffekten kan minskas och bilen
kan automatiskt bromsas in något.
Lyser
Det finns ett fel i systemet. En var‐
ningskod visas i förarinformations‐
centralen. Det är möjligt att köra
vidare. Systemet inte fungerar. Kör‐
stabiliteten kan försämras beroende
på vägbanans beskaffenhet.
Låt en verkstad åtgärda orsaken till
störningen.
Elektronisk stabilitetsreglering
3 115, Drivkraftsreglering 3 114.
Drivkraftsreglering av
k lyser gult.
Systemet deaktiveras.Kylvätsketemperatur
W lyser rött.
Om lampan lyser när motorn är
igång
Stanna, stäng av motorn.Se upp
Kylvätsketemperaturen är för hög.
Kontrollera kylvätskenivån 3 133.
Om det finns tillräckligt med kylvätska kontaktar du en värkstad.
Övervakningssystem fördäcktryck
w lyser eller blinkar gult.
Lyser
Ringtrycksförlust! Stanna omedelbart och kontrollera ringtrycket.
Blinkar
Störning i systemet eller montering avett hjul utan trycksensor ( t.ex. reserv‐
hjul). Efter 60-90 sekunder lyser kon‐
trollampan kontinuerligt. Uppsök en
verkstad för att få hjälp.
Kontrollsystem för ringtryck 3 149.
Motoroljetryck
I lyser rött.
Tänds när tändningen slås på och
släcks kort efter det att motorn har startats.
Om lampan lyser när motorn är
igångSe upp
Motorsmörjningen kan vara av‐
bruten. Risk för motorskador eller
blockering av drivhjulen.
1. Trampa ner kopplingen.
2. För växelväljaren till neutralläget.
