2016.5 OPEL KARL Instruktionsbok

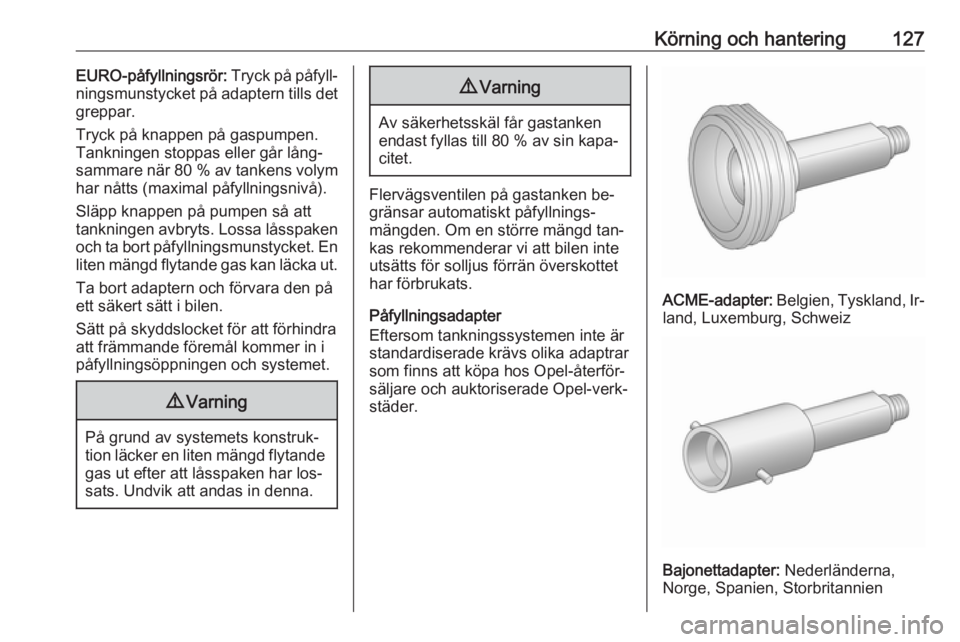

Körning och hantering127EURO-påfyllningsrör: Tryck på påfyll‐
ningsmunstycket på adaptern tills det greppar.
Tryck på knappen på gaspumpen.
Tankningen stoppas eller går lång‐
sammare när 80 % av tankens volym
har nåtts (maximal påfyllningsnivå).
Släpp knappen på pumpen så att
tankningen avbryts. Lossa låsspaken
och ta bort påfyllningsmunstycket. En
liten mängd flytande gas kan läcka ut.
Ta bort adaptern och förvara den på
ett säkert sätt i bilen.
Sätt på skyddslocket för att förhindra att främmande föremål kommer in i
påfyllningsöppningen och systemet.9 Varning
På grund av systemets konstruk‐
tion läcker en liten mängd flytande gas ut efter att låsspaken har los‐
sats. Undvik att andas in denna.
9 Varning
Av säkerhetsskäl får gastanken
endast fyllas till 80 % av sin kapa‐ citet.
Flervägsventilen på gastanken be‐
gränsar automatiskt påfyllnings‐
mängden. Om en större mängd tan‐
kas rekommenderar vi att bilen inte
utsätts för solljus förrän överskottet
har förbrukats.
Påfyllningsadapter
Eftersom tankningssystemen inte är
standardiserade krävs olika adaptrar
som finns att köpa hos Opel-återför‐
säljare och auktoriserade Opel-verk‐
städer.
ACME-adapter: Belgien, Tyskland, Ir‐
land, Luxemburg, Schweiz
Bajonettadapter: Nederländerna,
Norge, Spanien, Storbritannien

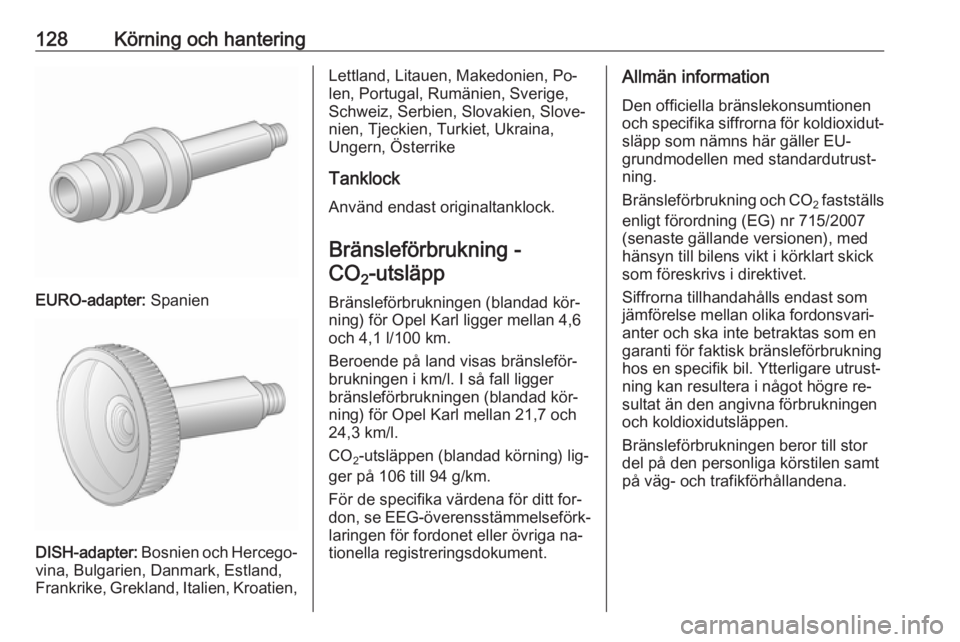

128Körning och hantering
EURO-adapter: Spanien
DISH-adapter: Bosnien och Hercego‐
vina, Bulgarien, Danmark, Estland,
Frankrike, Grekland, Italien, Kroatien,
Lettland, Litauen, Makedonien, Po‐
len, Portugal, Rumänien, Sverige, Schweiz, Serbien, Slovakien, Slove‐
nien, Tjeckien, Turkiet, Ukraina,
Ungern, Österrike
Tanklock Använd endast originaltanklock.
Bränsleförbrukning - CO 2-utsläpp
Bränsleförbrukningen (blandad kör‐ ning) för Opel Karl ligger mellan 4,6
och 4,1 l/100 km.
Beroende på land visas bränsleför‐
brukningen i km/l. I så fall ligger
bränsleförbrukningen (blandad kör‐
ning) för Opel Karl mellan 21,7 och
24,3 km/l.
CO 2-utsläppen (blandad körning) lig‐
ger på 106 till 94 g/km.
För de specifika värdena för ditt for‐
don, se EEG-överensstämmelseförk‐ laringen för fordonet eller övriga na‐
tionella registreringsdokument.Allmän information
Den officiella bränslekonsumtionen
och specifika siffrorna för koldioxidut‐ släpp som nämns här gäller EU-
grundmodellen med standardutrust‐
ning.
Bränsleförbrukning och CO
2 fastställs
enligt förordning (EG) nr 715/2007
(senaste gällande versionen), med
hänsyn till bilens vikt i körklart skick
som föreskrivs i direktivet.
Siffrorna tillhandahålls endast som
jämförelse mellan olika fordonsvari‐
anter och ska inte betraktas som en
garanti för faktisk bränsleförbrukning
hos en specifik bil. Ytterligare utrust‐
ning kan resultera i något högre re‐
sultat än den angivna förbrukningen
och koldioxidutsläppen.
Bränsleförbrukningen beror till stor
del på den personliga körstilen samt
på väg- och trafikförhållandena.

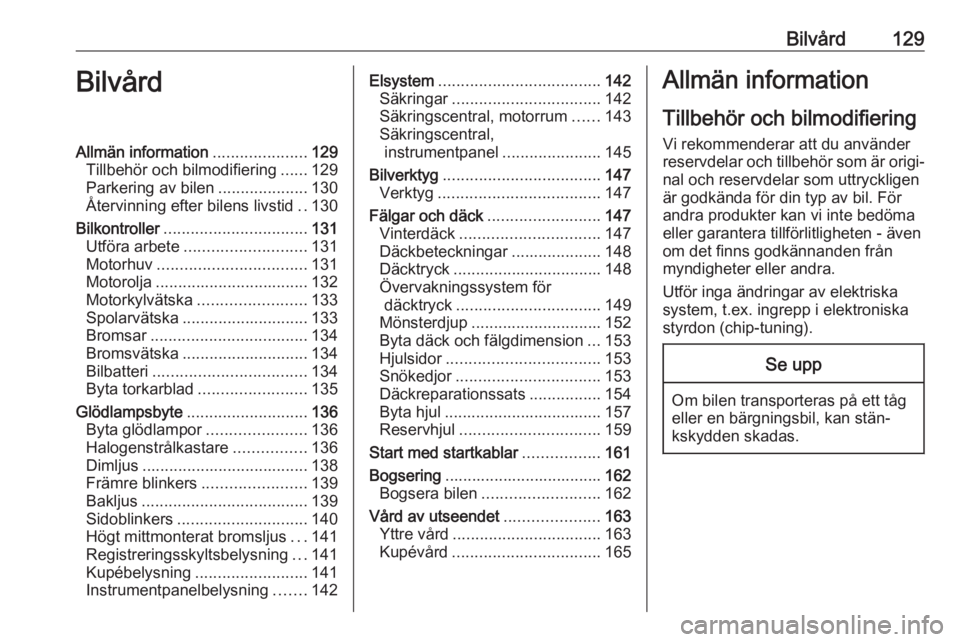

Bilvård129BilvårdAllmän information.....................129
Tillbehör och bilmodifiering ......129
Parkering av bilen ....................130
Återvinning efter bilens livstid ..130
Bilkontroller ................................ 131
Utföra arbete ........................... 131
Motorhuv ................................. 131
Motorolja .................................. 132
Motorkylvätska ........................ 133
Spolarvätska ............................ 133
Bromsar ................................... 134
Bromsvätska ............................ 134
Bilbatteri .................................. 134
Byta torkarblad ........................ 135
Glödlampsbyte ........................... 136
Byta glödlampor ......................136
Halogenstrålkastare ................136
Dimljus ..................................... 138
Främre blinkers .......................139
Bakljus ..................................... 139
Sidoblinkers ............................. 140
Högt mittmonterat bromsljus ...141
Registreringsskyltsbelysning ...141
Kupébelysning ......................... 141
Instrumentpanelbelysning .......142Elsystem .................................... 142
Säkringar ................................. 142
Säkringscentral, motorrum ......143
Säkringscentral, instrumentpanel ......................145
Bilverktyg ................................... 147
Verktyg .................................... 147
Fälgar och däck .........................147
Vinterdäck ............................... 147
Däckbeteckningar ....................148
Däcktryck ................................. 148
Övervakningssystem för däcktryck ................................ 149
Mönsterdjup ............................. 152
Byta däck och fälgdimension ...153
Hjulsidor .................................. 153
Snökedjor ................................ 153
Däckreparationssats ................154
Byta hjul ................................... 157
Reservhjul ............................... 159
Start med startkablar .................161
Bogsering ................................... 162
Bogsera bilen .......................... 162
Vård av utseendet .....................163
Yttre vård ................................. 163
Kupévård ................................. 165Allmän information
Tillbehör och bilmodifiering
Vi rekommenderar att du använder
reservdelar och tillbehör som är origi‐ nal och reservdelar som uttryckligen
är godkända för din typ av bil. För
andra produkter kan vi inte bedöma
eller garantera tillförlitligheten - även
om det finns godkännanden från
myndigheter eller andra.
Utför inga ändringar av elektriska
system, t.ex. ingrepp i elektroniska
styrdon (chip-tuning).Se upp
Om bilen transporteras på ett tåg
eller en bärgningsbil, kan stän‐
kskydden skadas.

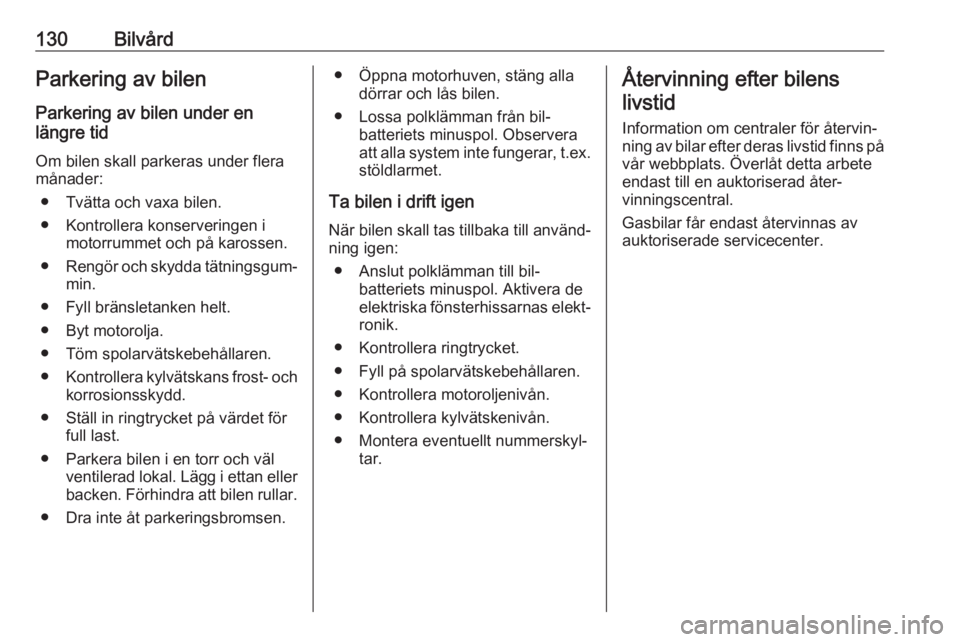

130BilvårdParkering av bilen
Parkering av bilen under en
längre tid
Om bilen skall parkeras under flera
månader:
● Tvätta och vaxa bilen.
● Kontrollera konserveringen i motorrummet och på karossen.
● Rengör och skydda tätningsgum‐
min.
● Fyll bränsletanken helt.
● Byt motorolja.
● Töm spolarvätskebehållaren.
● Kontrollera kylvätskans frost- och
korrosionsskydd.
● Ställ in ringtrycket på värdet för full last.
● Parkera bilen i en torr och väl ventilerad lokal. Lägg i ettan ellerbacken. Förhindra att bilen rullar.
● Dra inte åt parkeringsbromsen.● Öppna motorhuven, stäng alla dörrar och lås bilen.
● Lossa polklämman från bil‐ batteriets minuspol. Observera
att alla system inte fungerar, t.ex. stöldlarmet.
Ta bilen i drift igen
När bilen skall tas tillbaka till använd‐
ning igen:
● Anslut polklämman till bil‐ batteriets minuspol. Aktivera de
elektriska fönsterhissarnas elekt‐ ronik.
● Kontrollera ringtrycket.
● Fyll på spolarvätskebehållaren.
● Kontrollera motoroljenivån.
● Kontrollera kylvätskenivån.
● Montera eventuellt nummerskyl‐ tar.Återvinning efter bilens
livstid
Information om centraler för återvin‐ ning av bilar efter deras livstid finns på vår webbplats. Överlåt detta arbete
endast till en auktoriserad åter‐
vinningscentral.
Gasbilar får endast återvinnas av
auktoriserade servicecenter.

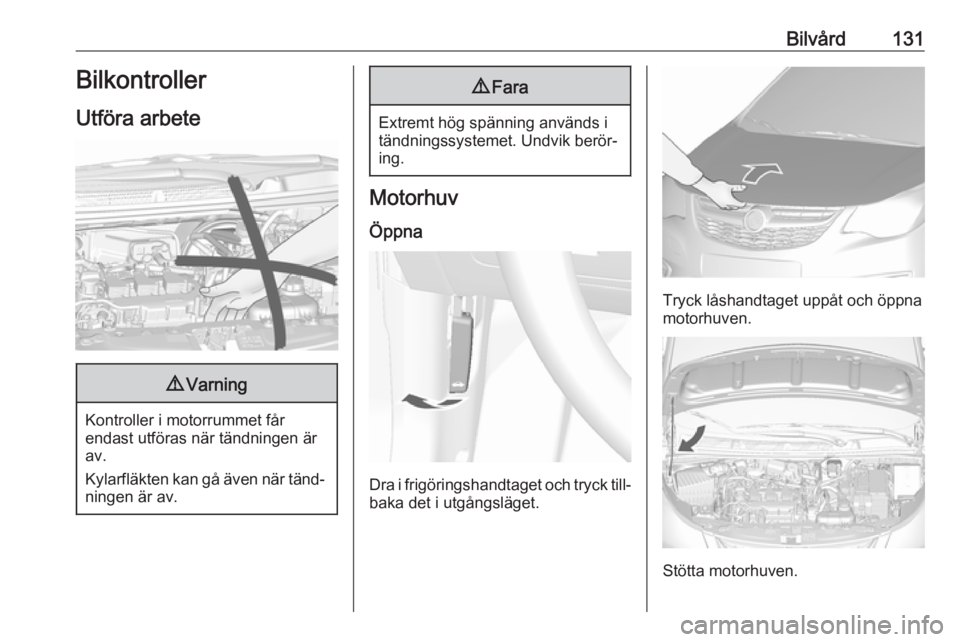

Bilvård131Bilkontroller
Utföra arbete9 Varning
Kontroller i motorrummet får
endast utföras när tändningen är
av.
Kylarfläkten kan gå även när tänd‐ ningen är av.
9 Fara
Extremt hög spänning används i
tändningssystemet. Undvik berör‐ ing.
Motorhuv
Öppna
Dra i frigöringshandtaget och tryck till‐ baka det i utgångsläget.
Tryck låshandtaget uppåt och öppna
motorhuven.
Stötta motorhuven.

132BilvårdAv säkerhetsskäl startas motorn
automatiskt om motorhuven öppnas
under ett Autostop.
Stänga Tryck fast stödet i fästet innan motor‐ huven stängs.
För ner motorhuven och låt den falla
in i spärren från låg höjd (20–25 cm).
Kontrollera att den är fastlåst.Se upp
Tryck inte ned motorhuven i låset
för att undvika bucklor.
Motorolja
Kontrollera regelbundet motorns olje‐ nivå manuellt för att förebygga skador
på motorn.
Säkerställ att olja med rätt kvalitet an‐ vänds. Rekommenderade vätskor
och smörjmedel 3 168.
Maximal motoroljeförbrukning är 0,6 l per 1 000 km.
Kontrollen får endast utföras när bilen står vågrätt. Motorn måste vara drift‐
varm och ha varit avstängd minst fem minuter.
Dra ut oljemätstickan, torka av den,
sätt in den till handtagets anslagsyta,
dra ut den igen och läs av motorolje‐
nivån.
Sätt in oljemätstickan till handtagets
anslagsyta och vrid den ett halvt varv.
Om motoroljenivån har sjunkit till på‐
fyllningsmarkeringen MIN ska motor‐
olja fyllas på.
Vi rekommenderar användning av
motorolja av samma klass som den
som användes vid det senaste bytet.
Motoroljenivån får inte överstiga den
övre markeringen MAX på mät‐
stickan.
Se upp
Om för mycket motorolja har fyllts
på måste den tappas av eller su‐
gas ut.
Påfyllningsmängder 3 179.
Sätt på och skruva fast locket.

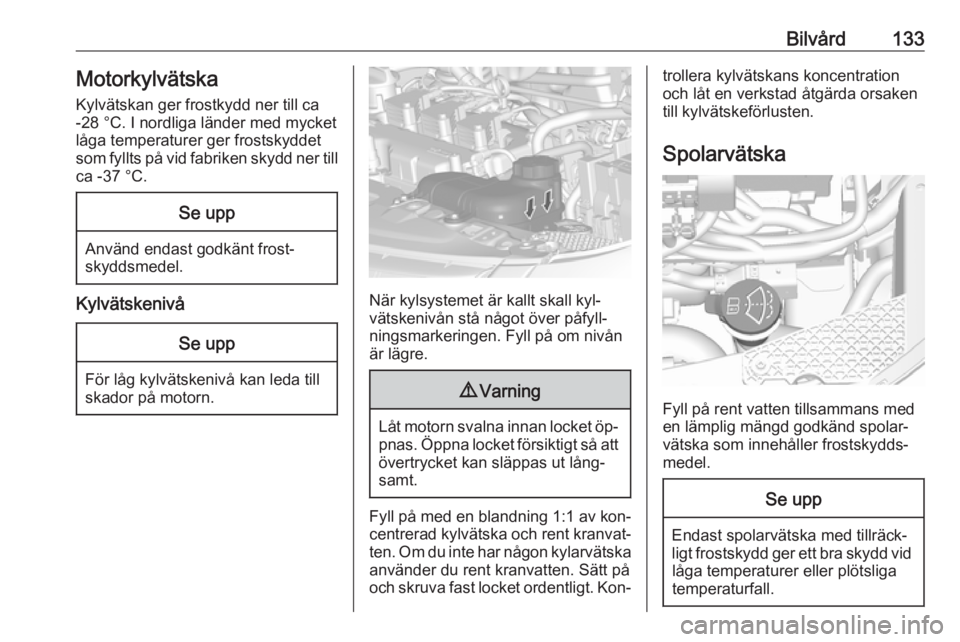

Bilvård133Motorkylvätska
Kylvätskan ger frostkydd ner till ca
-28 °C. I nordliga länder med mycket
låga temperaturer ger frostskyddet
som fyllts på vid fabriken skydd ner till
ca -37 °C.Se upp
Använd endast godkänt frost‐
skyddsmedel.
Kylvätskenivå
Se upp
För låg kylvätskenivå kan leda till
skador på motorn.
När kylsystemet är kallt skall kyl‐
vätskenivån stå något över påfyll‐
ningsmarkeringen. Fyll på om nivån
är lägre.
9 Varning
Låt motorn svalna innan locket öp‐
pnas. Öppna locket försiktigt så att
övertrycket kan släppas ut lång‐ samt.
Fyll på med en blandning 1:1 av kon‐
centrerad kylvätska och rent kranvat‐
ten. Om du inte har någon kylarvätska
använder du rent kranvatten. Sätt på
och skruva fast locket ordentligt. Kon‐
trollera kylvätskans koncentration
och låt en verkstad åtgärda orsaken
till kylvätskeförlusten.
Spolarvätska
Fyll på rent vatten tillsammans med
en lämplig mängd godkänd spolar‐
vätska som innehåller frostskydds‐
medel.
Se upp
Endast spolarvätska med tillräck‐
ligt frostskydd ger ett bra skydd vid låga temperaturer eller plötsliga
temperaturfall.

134BilvårdBromsar
När den minsta tjockleken för broms‐
beläggen har nåtts hörs ett gniss‐
lande ljud när du bromsar.
Det går att fortsätta körningen. Byt
bromsbeläggen så snart som möjligt.
Gör inga onödigt hårda inbroms‐
ningar under de första resorna.
Bromsvätska9 Varning
Bromsvätska är giftig och frä‐
tande. Se till att den inte kommer i kontakt med ögon, hud, tyg eller
lackerade ytor.
Bromsvätskan måste befinna sig mel‐
lan markeringarna MIN och MAX.
Om vätskenivån är under MIN bör du
kontakta en verkstad.
Broms- och kopplingsvätska 3 168.
Bilbatteri
Bilens batteri är underhållsfritt under förutsättning att körprofilen ger ut‐
rymme åt tillräcklig laddning av
batteriet. Körning enbart korta
sträckor och många motorstarter kan
ladda ur bilbatteriet. Undvik att an‐
vända onödiga strömförbrukare.
Batterierna får inte slängas i hushålls‐
soporna. De måste lämnas till åter‐
vinning på lämpliga återvinnings‐
stationer.
Om bilen inte ska användas på mer
än fyra veckor kan bilbatteriet laddas
ur. Lossa polklämman från bil‐
batteriets minuspol.
Bilens batteri får endast kopplas från
och anslutas när tändningen är av.
Skydd mot urladdning av batteriet
3 92.
Byte av bilbatteriet Observera!
Alla avvikelser från anvisningarna i
detta avsnitt kan leda till tillfällig
avaktivering av stopp/start- sys‐
temet.
Vid byte av bilbatteriet, kontrollera att
det inte finns några öppna ventila‐
tionshål i närheten av pluspolen. Om
