2016.5 OPEL KARL Instruktionsbok

Instrument och reglage55Instrument och
reglageReglage ....................................... 56
Rattinställning ............................ 56
Rattreglage ................................ 56
Rattvärme .................................. 56
Tuta ........................................... 57
Vindrutetorkare/ vindrutespolare ......................... 57
Bakrutetorkare/ bakrutespolare .......................... 58
Yttertemperatur ......................... 58
Klocka ........................................ 58
Eluttag ....................................... 60
Cigarettändare ........................... 60
Askfat ........................................ 60
Varningslampor, mätare och in‐
dikatorer ....................................... 60
Instrumentgrupp ........................60
Hastighetsmätare ......................60
Vägmätare ................................. 61
Trippmätare ............................... 61
Varvräknare ............................... 61
Bränslemätare ........................... 61
Bränslevalsreglage ....................62Temperaturmätare
motorkylvätska ......................... 62
Servicedisplay ........................... 63
Kontrollampor ............................ 64
Blinkers ...................................... 66
Bältespåminnare .......................67
Airbag och bältessträckare ........67
Deaktivering av airbag ...............67
Laddningssystem ......................68
Felindikeringslampa ..................68
Bilen behöver service snart .......68
Broms- och kopplingssystem ....68
Trampa på pedalen ...................68
Låsningsfritt bromssystem (ABS) ........................................ 69
Växling ....................................... 69
Servostyrning ............................ 69
Filbytesvarning .......................... 69
Parkeringshjälp med ultraljud ....69
Elektronisk stabilitetsreglering av .............................................. 69
Elektronisk stabilitetsreglering och drivkraftsreglering ..............70
Drivkraftsreglering av ................70
Kylvätsketemperatur ..................70
Övervakningssystem för däcktryck .................................. 70
Motoroljetryck ............................ 70
Låg bränslenivå ......................... 71
Startspärr ................................... 71Minskad motoreffekt..................71
Ytterbelysning ............................ 71
Helljus ........................................ 71
Dimljus ....................................... 71
Dimbakljus ................................. 71
Farthållare ................................. 71
Hastighetsbegränsare ...............71
Motorhuv öppen ........................72
Dörr öppen ................................ 72
Informationsdisplayer ...................72
Förarinformationscentral ...........72
Infodisplay ................................. 76
Bilmeddelanden ........................... 78
Varningsljud ............................... 79
Batterispänning ......................... 80
Personliga inställningar ...............80
OnStar ......................................... 82

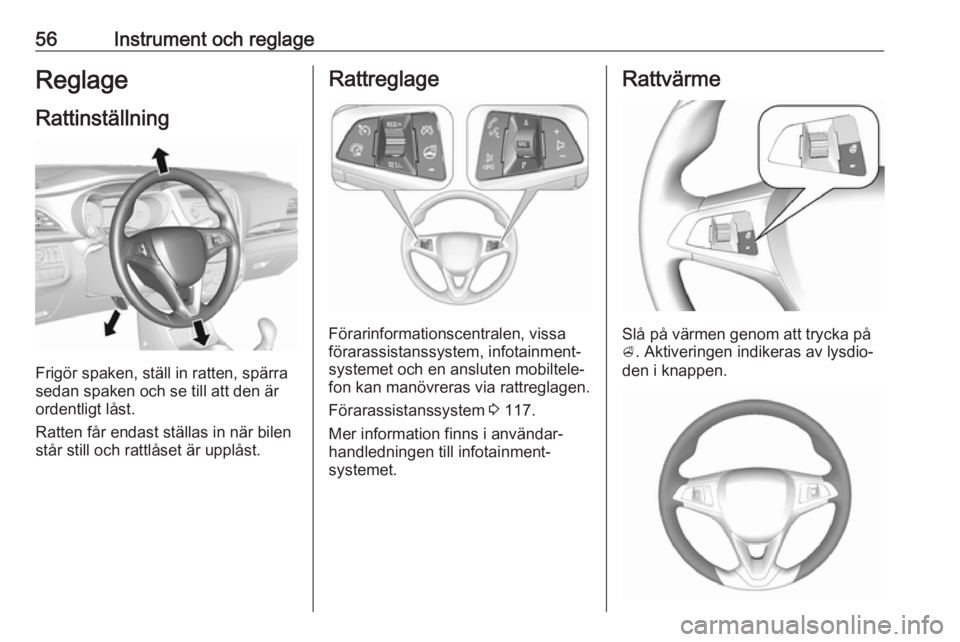

56Instrument och reglageReglageRattinställning
Frigör spaken, ställ in ratten, spärra
sedan spaken och se till att den är
ordentligt låst.
Ratten får endast ställas in när bilen
står still och rattlåset är upplåst.
Rattreglage
Förarinformationscentralen, vissa
förarassistanssystem, infotainment‐
systemet och en ansluten mobiltele‐
fon kan manövreras via rattreglagen.
Förarassistanssystem 3 117.
Mer information finns i användar‐ handledningen till infotainment‐
systemet.
Rattvärme
Slå på värmen genom att trycka på
A . Aktiveringen indikeras av lysdio‐
den i knappen.

Instrument och reglage57Rattens greppytor värms snabbare
och till en högre temperatur än resten
av ratten.
Värmen är på när motorn är igång och under ett Autostop.
Stopp/start-system 3 105.
Tuta
Tryck på j.
Vindrutetorkare/
vindrutespolare
VindrutetorkareHI:snabbLO:långsamE:intervalltorkningOFF:av
För ett enkelt torkarslag när vindrute‐
torkaren är avstängd trycker du
spaken nedåt till positionen 2.
Slå inte på torkarna om det är is på
rutorna.
Slå av i biltvättar.
Vindrutespolare
Dra i spaken. Spolarvätska spolas på vindrutan och torkaren sveper några
slag.
Spolarvätska 3 133

58Instrument och reglageBakrutetorkare/
bakrutespolare
Tryck på vippströmställaren för att
aktivera bakrutetorkaren:
övre läget:kontinuerlig funk‐
tionnedre läget:intervallfunktionmittre läget:av
Tryck på spaken. Spolarvätska spo‐
las på bakrutan och torkaren sveper
några gånger.
Slå inte på torkarna om det är is på
bakrutan.
Slå av i biltvättar.
Bakrutetorkaren kopplas in automat‐
iskt när backen läggs i om vindrute‐
torkarna är inkopplade.
Aktivering eller deaktivering av denna funktion kan ändras på menyn
Inställningar i Info-Display.
Spolarvätska 3 133
Personliga inställningar 3 80.
Yttertemperatur
Sjunkande temperatur visas omedel‐
bart, stigande med fördröjning.9 Varning
Vägbanan kan redan vara isbe‐
lagd trots att displayen visar några grader över 0 °C.
Klocka
Tid och datum visas i Info-Display.
Info-Display 3 76

Instrument och reglage59Graphic-Info-DisplayTryck på MENU för att öppna respek‐
tive ljudmeny.
Välj Tid och datum .
Ställ in tid
Välj Ställ in tid för att gå till respektive
undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa in timmar och minuter.
Välj 12-24 tim på skärmen upprepade
gånger för att välja ett tidsformat.
Om 12-timmarsläget väljs visas en
tredje kolumn för AM- och PM-inställ‐
ning. Välj önskat alternativ.
Ställ in datum
Välj Ställ in datum för att gå till re‐
spektive undermeny.
Välj Autoinst. längst ner på skärmen.
Aktivera antingen På - RDS eller Av
(manuell) .
Om Av (manuell) har valts kan du
ställa i datuminställningarna.
7'' Colour-Info-Display
Tryck på ; och välj sedan
Inställningar .
Välj Tid och datum för att visa under‐
menyerna.Ställ in tidsformat
För att välja önskat tidsformat pekar
du på knapparna 12 h eller 24 h på
skärmen.
Ställ in datumformat
Välj Ställ in datumformat och välj mel‐
lan de alternativ som finns på under‐
menyn för att välja önskat datumfor‐ mat.
Auto Ställ in
Välj Auto Ställ in för att välja om tid
och datum ska ställas in automatiskt
eller manuellt.
Välj På – RDS för att ställa in tid och
datum automatiskt.
Välj Av – manuell för att ställa in tid
och datum manuellt. Om Auto Ställ
in är inställd på Av – manuell blir un‐
dermenyposterna Ställ in tid och Ställ
in datum tillgängliga.
Ställ in tid och datum
Välj Ställ in tid eller Ställ in datum för
att justera tid- och datuminställning‐
arna.
Peka på + och - för att justera inställ‐
ningarna.

60Instrument och reglageEluttag
Ett 12 volts eluttag finns i mittkonso‐
len.
Den högsta effektförbrukningen får
inte överstiga 120 watt.
Eluttaget är avstängt när tändningen
är avslagen. Dessutom stängs elutta‐
get av vid låg bilbatterispänning.
De anslutna elektriska tillbehören måste uppfylla DIN VDE 40 839 av‐seende elektromagnetisk kompatibili‐ tet.
Anslut inga strömavgivande tillbehör,
t.ex. laddare eller batterier.
Skada inte uttaget genom att an‐
vända felaktiga kontakter.
Stopp/start-system 3 105.
Cigarettändare
Cigarettändaren kan vara placerad i
mittkonsolen.
Tryck in cigarettändaren. Den kopp‐
las automatiskt från när spiralen
glöder. Dra ut cigarettändaren.
AskfatSe upp
Endast för aska, inte för brännbartavfall.
Den flyttbara askkoppen kan placeras
i mugghållarna.
Varningslampor,
mätare och indikatorer
Instrumentgrupp
Instrumentens visare går kortvarigt till ändläget när tändningen slås på.
Hastighetsmätare
Visar bilens hastighet.

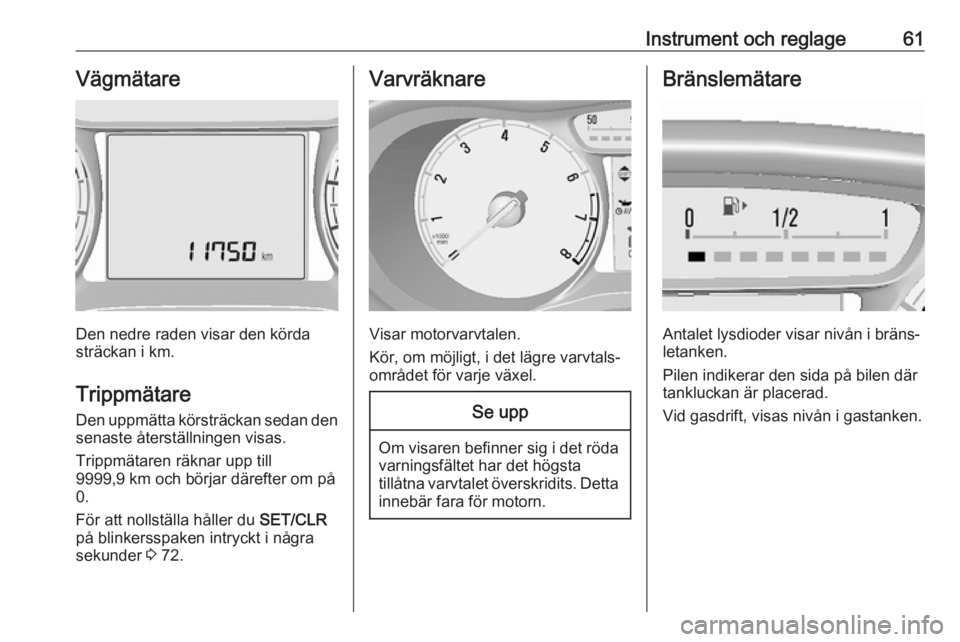

Instrument och reglage61Vägmätare
Den nedre raden visar den körda
sträckan i km.
Trippmätare
Den uppmätta körsträckan sedan den senaste återställningen visas.
Trippmätaren räknar upp till
9999,9 km och börjar därefter om på
0.
För att nollställa håller du SET/CLR
på blinkersspaken intryckt i några sekunder 3 72.
Varvräknare
Visar motorvarvtalen.
Kör, om möjligt, i det lägre varvtals‐
området för varje växel.
Se upp
Om visaren befinner sig i det röda varningsfältet har det högsta
tillåtna varvtalet överskridits. Detta
innebär fara för motorn.
Bränslemätare
Antalet lysdioder visar nivån i bräns‐
letanken.
Pilen indikerar den sida på bilen där
tankluckan är placerad.
Vid gasdrift, visas nivån i gastanken.

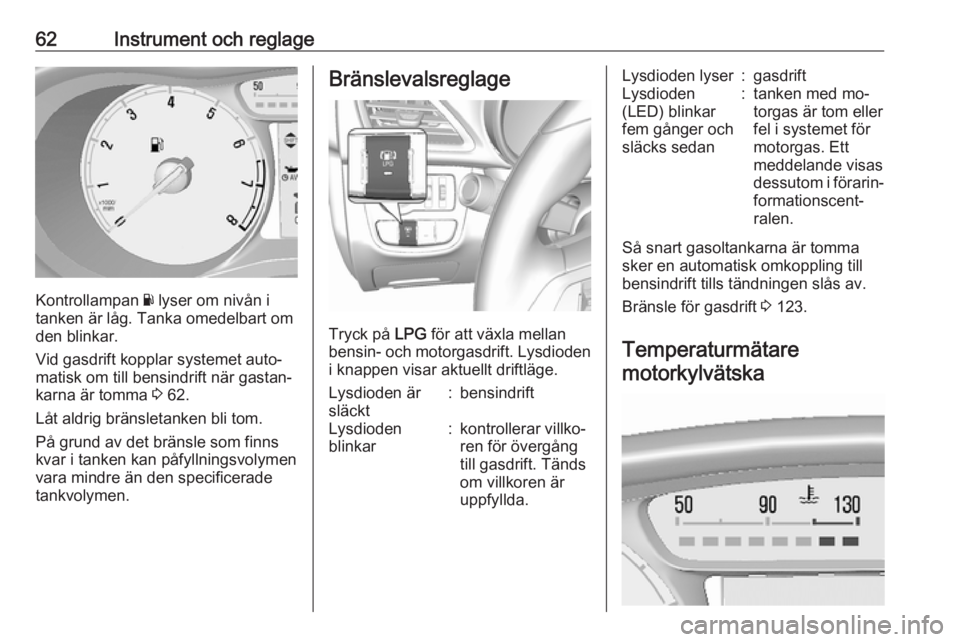

62Instrument och reglage
Kontrollampan Y lyser om nivån i
tanken är låg. Tanka omedelbart om
den blinkar.
Vid gasdrift kopplar systemet auto‐
matisk om till bensindrift när gastan‐
karna är tomma 3 62.
Låt aldrig bränsletanken bli tom.
På grund av det bränsle som finns
kvar i tanken kan påfyllningsvolymen
vara mindre än den specificerade
tankvolymen.
Bränslevalsreglage
Tryck på LPG för att växla mellan
bensin- och motorgasdrift. Lysdioden
i knappen visar aktuellt driftläge.
Lysdioden är
släckt:bensindriftLysdioden
blinkar:kontrollerar villko‐
ren för övergång
till gasdrift. Tänds
om villkoren är
uppfyllda.Lysdioden lyser:gasdriftLysdioden
(LED) blinkar
fem gånger och
släcks sedan:tanken med mo‐
torgas är tom eller
fel i systemet för
motorgas. Ett
meddelande visas
dessutom i förarin‐ formationscent‐
ralen.
Så snart gasoltankarna är tomma
sker en automatisk omkoppling till
bensindrift tills tändningen slås av.
Bränsle för gasdrift 3 123.
Temperaturmätare
motorkylvätska
