2016.5 OPEL KARL Instruktionsbok

Bilvård143

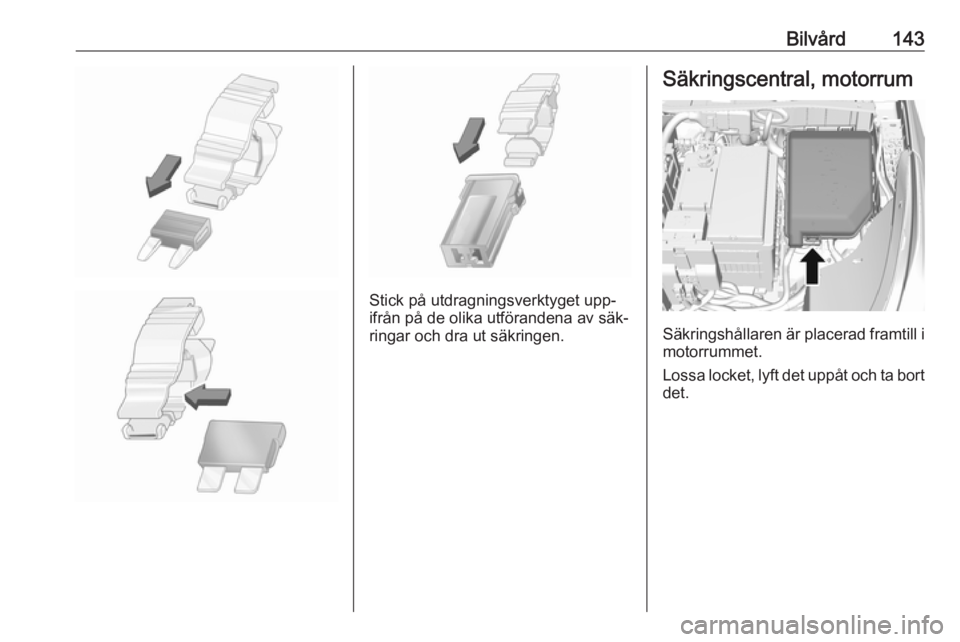

Stick på utdragningsverktyget upp‐
ifrån på de olika utförandena av säk‐
ringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket, lyft det uppåt och ta bort
det.

144BilvårdNrStrömkrets1Baklucka2–3Bakruteuppvärmning4Uppvärmbara ytterbackspeglar5Taklucka6Växellådsstyrenhet7Motorstyrenhet8–9ABS10Karosstyrenhet, spänning11Backkamera12–13–14Motorstyrenhet/växellådsstyr‐
enhet15Insprutningssystem/startmotor16Bränslepump17Motorstyrenhet1NrStrömkrets18Motorstyrenhet219Insprutningssystem/tändning20Luftkonditionering21Batterisensor22Elektriskt rattlås23Kylfläkt, låg24–25Strömställare för ytterspegel26Motorstyrenhet/automatiserad
manuell växellådsmodul27Bränslesystem28Bromsomkopplare29Passageraravkänning30Strålkastarinställning31Signalhorn32Dimljus fram33Vänster helljus34Höger helljus

Bilvård145NrStrömkrets35–36Bakre torkare37Kurvljus vänster38Spolarsystem39Kurvljus höger40–41–42Startmotor 243Instrumentpanel44Automatiserad manuell växel‐
låda45Startmotor 146ABS47Kylfläkt, hög48Främre torkare49Karosstyrenhet/kvarhållen ström avNär de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.
Säkringscentral,instrumentpanel
Säkringshållaren sitter på förarsidan
bakom en lucka i instrumentpanelen.
Öppna utrymmet genom att trycka
ihop låsflikarna, fäll ner luckan och ta
bort den.

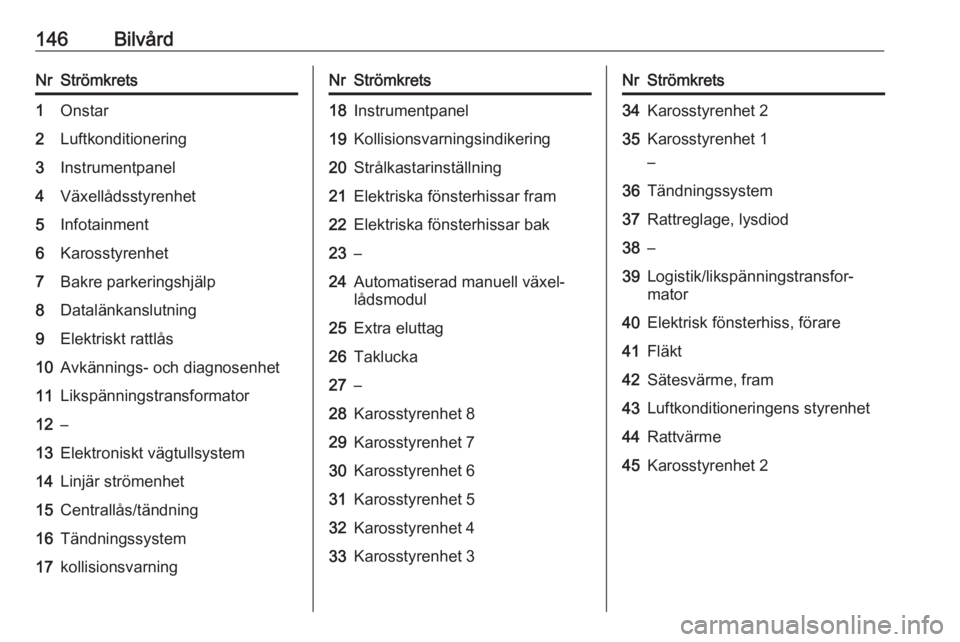

146BilvårdNrStrömkrets1Onstar2Luftkonditionering3Instrumentpanel4Växellådsstyrenhet5Infotainment6Karosstyrenhet7Bakre parkeringshjälp8Datalänkanslutning9Elektriskt rattlås10Avkännings- och diagnosenhet11Likspänningstransformator12–13Elektroniskt vägtullsystem14Linjär strömenhet15Centrallås/tändning16Tändningssystem17kollisionsvarningNrStrömkrets18Instrumentpanel19Kollisionsvarningsindikering20Strålkastarinställning21Elektriska fönsterhissar fram22Elektriska fönsterhissar bak23–24Automatiserad manuell växel‐
lådsmodul25Extra eluttag26Taklucka27–28Karosstyrenhet 829Karosstyrenhet 730Karosstyrenhet 631Karosstyrenhet 532Karosstyrenhet 433Karosstyrenhet 3NrStrömkrets34Karosstyrenhet 235Karosstyrenhet 1
–36Tändningssystem37Rattreglage, lysdiod38–39Logistik/likspänningstransfor‐
mator40Elektrisk fönsterhiss, förare41Fläkt42Sätesvärme, fram43Luftkonditioneringens styrenhet44Rattvärme45Karosstyrenhet 2

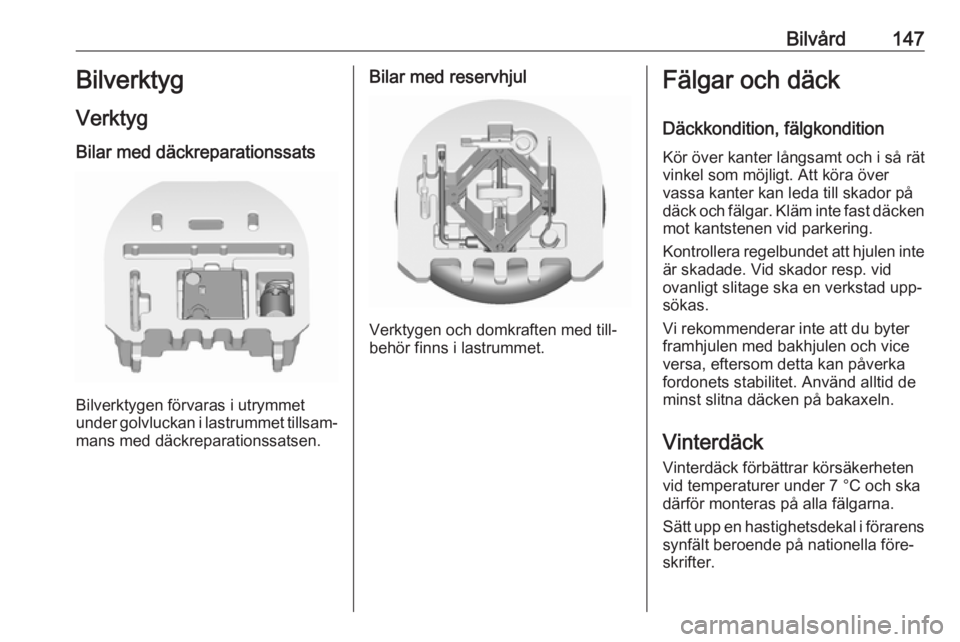

Bilvård147Bilverktyg
Verktyg
Bilar med däckreparationssats
Bilverktygen förvaras i utrymmet
under golvluckan i lastrummet tillsam‐
mans med däckreparationssatsen.
Bilar med reservhjul
Verktygen och domkraften med till‐
behör finns i lastrummet.
Fälgar och däck
Däckkondition, fälgkondition Kör över kanter långsamt och i så rät
vinkel som möjligt. Att köra över
vassa kanter kan leda till skador på
däck och fälgar. Kläm inte fast däcken
mot kantstenen vid parkering.
Kontrollera regelbundet att hjulen inte är skadade. Vid skador resp. vid
ovanligt slitage ska en verkstad upp‐
sökas.
Vi rekommenderar inte att du byter
framhjulen med bakhjulen och vice
versa, eftersom detta kan påverka
fordonets stabilitet. Använd alltid de
minst slitna däcken på bakaxeln.
Vinterdäck
Vinterdäck förbättrar körsäkerheten vid temperaturer under 7 °C och ska
därför monteras på alla fälgarna.
Sätt upp en hastighetsdekal i förarens
synfält beroende på nationella före‐
skrifter.

148BilvårdDäckbeteckningar
T.ex. 195/55 R 16 95 H195:däckets bredd, mm55:tvärsnittsförhållande (däck‐
höjd i relation till däckbredd), %R:stomtyp: RadialRF:typ: RunFlat16:fälgdiameter, tum91:kod bärförmåga t.ex. 91 mot‐
svarar 615 kgH:hastighetskodbokstav
Hastighetskod:
Q:upp till 160 km/hS:upp till 180 km/hT:upp till 190 km/hH:upp till 210 km/hV:upp till 240 km/hW:upp till 270 km/h
Välj ett däck som är lämpligt för din
bils högsta hastighet.
Maxhastigheten uppnås vid tjänste‐
vikt med förare (75 kg) plus125 kg
nyttolast. Eventuell extrautrustning
kan minska bilens maxhastighet.
Kördata 3 176.
Däck med föreskriven
rotationsriktning
Däck med föreskriven rotationsrikt‐
ning måste monteras så att de roterar i rätt riktning. Korrekt rotationsriktning
finns angiven med en symbol (t.ex. en pil) på däcksidan.
Däcktryck
Kontrollera ringtrycket när däcken är
kalla minst var fjortonde dag samt
före alla längre resor.
Glöm inte reservhjulet.
Detta gäller även för bilar med ring‐
trycksövervakningssystem.
Skruva loss ventilhatten.
Ringtryck 3 180.
På däcktrycksetiketten på den förar‐
dörramen anges originaldäcktyp och
tillhörande däcktryck.
Uppgifterna om ringtryck avser kalla
däck. De gäller för sommar- och
vinterdäck.
ECO-ringtrycket är avsett för att
uppnå lägsta möjliga bränsleförbruk‐
ning.
Över- eller underskridande av de
föreskrivna lufttrycken påverkar
säkerheten, köregenskaperna, kör‐
komforten och bränsleförbrukningen,
och ökar däckslitaget.

Bilvård149Däcktrycken varierar beroende på
olika tillval.
Följ proceduren nedan för att få kor‐
rekt däcktrycksvärde:
● Identifiera motorns identifierings‐
kod. Motordata 3 175.
● Identifiera respektive däck.
För information om vilka däck som är
godkända för din bil, se EG-intyget
om överensstämmelse som medföljer bilen eller övriga nationella registre‐
ringshandlingar.
Föraren har ansvaret för att däck‐
trycket är korrekt.9 Varning
För lågt tryck kan leda till stark
uppvärmning av däcken, inre
däckskador, att slitbanan lossnar
vid höga hastigheter eller däck‐
explosion.
9 Varning
För vissa däck kan det rekommen‐
derade däcktrycket enligt däckt‐ryckstabellen vara högre än det
maximala däcktryck som anges på
däcket. Överskrid aldrig det maxi‐
malt däcktryck som anges på
däcket.
Om ringtrycket skall sänkas eller hö‐ jas slår du av tändningen. När du har
justerat däcktrycket slår du på tänd‐
ningen och väljer motsvarande in‐
ställning på sidan Däckbelastning i
förarinformationscentralen 3 72.
Temperaturförhållanden Däcktrycket är beroende av däcketstemperatur. Under körning ökar tem‐
peraturen och trycket i däcket. De
däcktrycksvärden som finns på däck‐
informationsdekalen och trycktabel‐
len gäller för kalla däck, vilket innebär
20 °C.
Trycket ökar med nästan 10 kPa vid
en temperaturökning på 10 °C. Detta
måste man beakta när man kontrolle‐ rar varma däck.
Det däcktrycksvärde som visas iförarinformationscentralen visar det
faktiska däcktrycket. Ett svalnat däck
kommer att uppvisa ett lägre värde,
vilket inte tyder på något luftläckage.
Övervakningssystem fördäcktryck
Däcktrycksövervakningssystemet övervakar alla fyra däckens tryck en
gång per minut när bilens hastighet
överskrider en viss gräns.Se upp
Däcktrycksövervakningssystemet
varnar endast för lågt däcktryck.
Detta ersätter inte det regel‐
bundna däckunderhåll som bör ut‐ föras av föraren.
Alla hjul måste vara utrustade med
trycksensorer och däcken måste ha
det föreskrivna trycket.

150BilvårdObservera!
I länder där däcktrycksövervak‐
ningssystem måste användas enligt
lag innebär användning av hjul utan
trycksensorer att bilens typgodkän‐
nande upphör att gälla.
De aktuella ringtrycken kan visas i
Inställningar i förarinformations‐
centralen.
Menyn kan väljas genom att man trycker på knapparna på blinkers‐
spaken.
Tryck på MENU för att välja
Inställningar X .
Vrid inställningsratten för att välja
ringtrycksövervakningssystemet.
Systemstatus och tryckvarningar in‐
dikeras med ett meddelande och det
aktuella däcket blinkande i förarin‐
formationscentralen.
Systemet tar hänsyn till däcktempe‐
raturen när det gäller varningarna.
Temperaturförhållanden 3 148.För lågt däcktryck indikeras av kon‐
trollampan w 3 70.
Om w tänds bör du stanna så snart
som möjligt och justera däcktrycket
enligt rekommendationerna 3 180.
Om w blinkar i 60–90 sekunder och
sedan lyser med fast sken har ett fel i systemet inträffat. Uppsök en verk‐
stad för att få hjälp.
När däcken har pumpats kan du be‐
höva köra bilen något för att däckt‐
rycksvärdena ska uppdateras i förar‐
informationscentralen. Under denna
tid kan det hända att w tänds.
