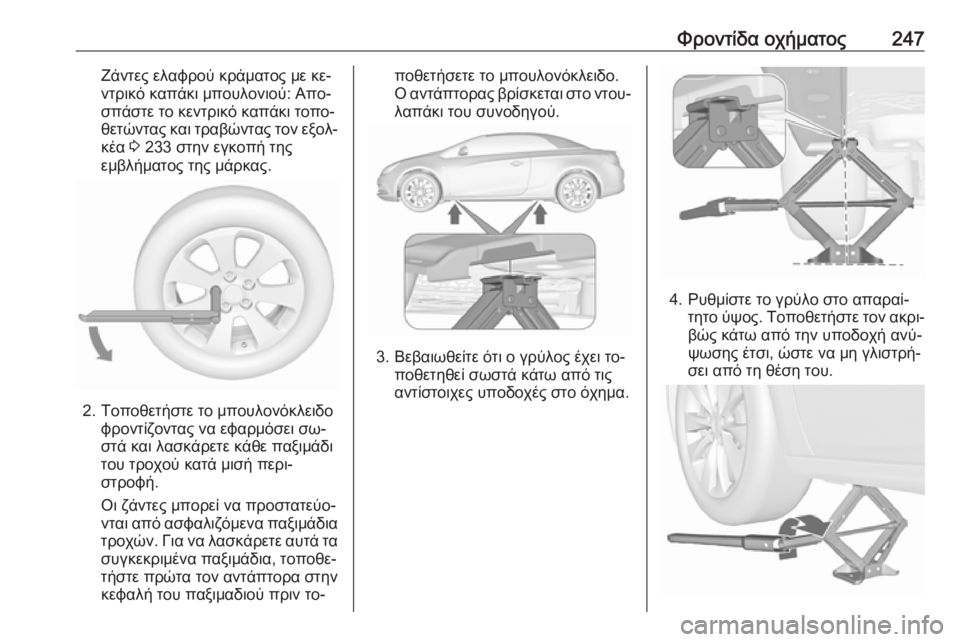

Φροντίδα οχήματος247Ζάντες ελαφρού κράματος με κε‐
ντρικό καπάκι μπουλονιού: Απο‐
σπάστε το κεντρικό καπάκι τοπο‐
θετώντας και τραβώντας τον εξολ‐ κέα 3 233 στην εγκοπή της
εμβλήματος της μάρκας.
2. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σω‐
στά και λασκάρετε κάθε παξιμάδι
του τροχού κατά μισή περι‐
στροφή.
Οι ζάντες μπορεί να προστατεύο‐
νται από ασφαλιζόμενα παξιμάδια τροχών. Για να λασκάρετε αυτά τα
συγκεκριμένα παξιμάδια, τοποθε‐
τήστε πρώτα τον αντάπτορα στην
κεφαλή του παξιμαδιού πριν το‐
ποθετήσετε το μπουλονόκλειδο.
Ο αντάπτορας βρίσκεται στο ντου‐ λαπάκι του συνοδηγού.
3. Βεβαιωθείτε ότι ο γρύλος έχει το‐ ποθετηθεί σωστά κάτω από τις
αντίστοιχες υποδοχές στο όχημα.
4. Ρυθμίστε το γρύλο στο απαραί‐ τητο ύψος. Τοποθετήστε τον ακρι‐βώς κάτω από την υποδοχή ανύ‐
ψωσης έτσι, ώστε να μη γλιστρή‐
σει από τη θέση του.

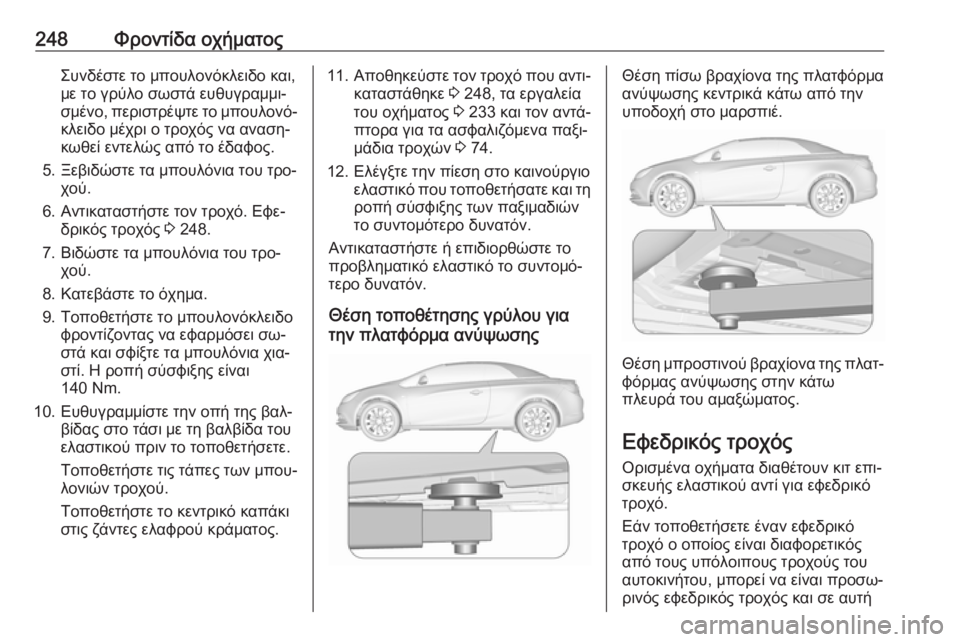

248Φροντίδα οχήματοςΣυνδέστε το μπουλονόκλειδο και,
με το γρύλο σωστά ευθυγραμμι‐
σμένο, περιστρέψτε το μπουλονό‐
κλειδο μέχρι ο τροχός να αναση‐
κωθεί εντελώς από το έδαφος.
5. Ξεβιδώστε τα μπουλόνια του τρο‐ χού.
6. Αντικαταστήστε τον τροχό. Εφε‐ δρικός τροχός 3 248.
7. Βιδώστε τα μπουλόνια του τρο‐ χού.
8. Κατεβάστε το όχημα.
9. Τοποθετήστε το μπουλονόκλειδο φροντίζοντας να εφαρμόσει σω‐
στά και σφίξτε τα μπουλόνια χια‐
στί. Η ροπή σύσφιξης είναι
140 Nm.
10. Ευθυγραμμίστε την οπή της βαλ‐ βίδας στο τάσι με τη βαλβίδα του
ελαστικού πριν το τοποθετήσετε.
Τοποθετήστε τις τάπες των μπου‐ λονιών τροχού.
Τοποθετήστε το κεντρικό καπάκι
στις ζάντες ελαφρού κράματος.11. Αποθηκεύστε τον τροχό που αντι‐
καταστάθηκε 3 248, τα εργαλεία
του οχήματος 3 233 και τον αντά‐
πτορα για τα ασφαλιζόμενα παξι‐
μάδια τροχών 3 74.
12. Ελέγξτε την πίεση στο καινούργιο ελαστικό που τοποθετήσατε και τη
ροπή σύσφιξης των παξιμαδιών
το συντομότερο δυνατόν.
Αντικαταστήστε ή επιδιορθώστε το
προβληματικό ελαστικό το συντομό‐
τερο δυνατόν.
Θέση τοποθέτησης γρύλου για
την πλατφόρμα ανύψωσηςΘέση πίσω βραχίονα της πλατφόρμα
ανύψωσης κεντρικά κάτω από την
υποδοχή στο μαρσπιέ.
Θέση μπροστινού βραχίονα της πλατ‐ φόρμας ανύψωσης στην κάτω
πλευρά του αμαξώματος.
Εφεδρικός τροχός
Ορισμένα οχήματα διαθέτουν κιτ επι‐
σκευής ελαστικού αντί για εφεδρικό
τροχό.
Εάν τοποθετήσετε έναν εφεδρικό
τροχό ο οποίος είναι διαφορετικός
από τους υπόλοιπους τροχούς του
αυτοκινήτου, μπορεί να είναι προσω‐
ρινός εφεδρικός τροχός και σε αυτή

Φροντίδα οχήματος249την περίπτωση ισχύουν τα αντίστοιχα
όρια ταχύτητας, παρόλο που κάτι τέ‐
τοιο μπορεί να μην αναγράφεται σε
κάποια ετικέτα. Απευθυνθείτε σε ένα
συνεργείο για το ισχύον όριο ταχύτη‐ τας.
Ο εφεδρικός τροχός φέρει σιδερένια
ζάντα.Προσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους άλ‐ λους τροχούς του οχήματος ή σε
συνδυασμό με χειμερινά ελαστικά, μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό ελα‐
στικό το συντομότερο δυνατόν.
Αφαίρεση του εφεδρικού τροχού
και αποθήκευση τροχού που έχει
υποστεί ζημιά στο χώρο
αποσκευών
Ο εφεδρικός τροχός βρίσκεται στη
φωλεά του εφεδρικού τροχού, κάτω
από το κάλυμμα του δαπέδου.
Η φωλεά του εφεδρικού τροχού δεν
έχει σχεδιαστεί για ελαστικά άλλων
διαστάσεων.
Για να τον αφαιρέσετε: 1. Κλείστε τη μαλακή οροφή και ανα‐
διπλώστε το διαχωριστικό του χώ‐ ρου αποσκευών σπρώχνοντάς το
στο σημείο της θηλιάς προς τα
πάνω και μέσα 3 77.
2. Αφαιρέστε το κάλυμμα του δαπέ‐
δου.
3. Ο εφεδρικός τροχός στερεώνεταιμε μια πεταλούδα στη φωλεά. Ξε‐
βιδώστε την πεταλούδα, αφαιρέ‐
στε τον κώνο και βγάλτε έξω τον
εφεδρικό τροχό.

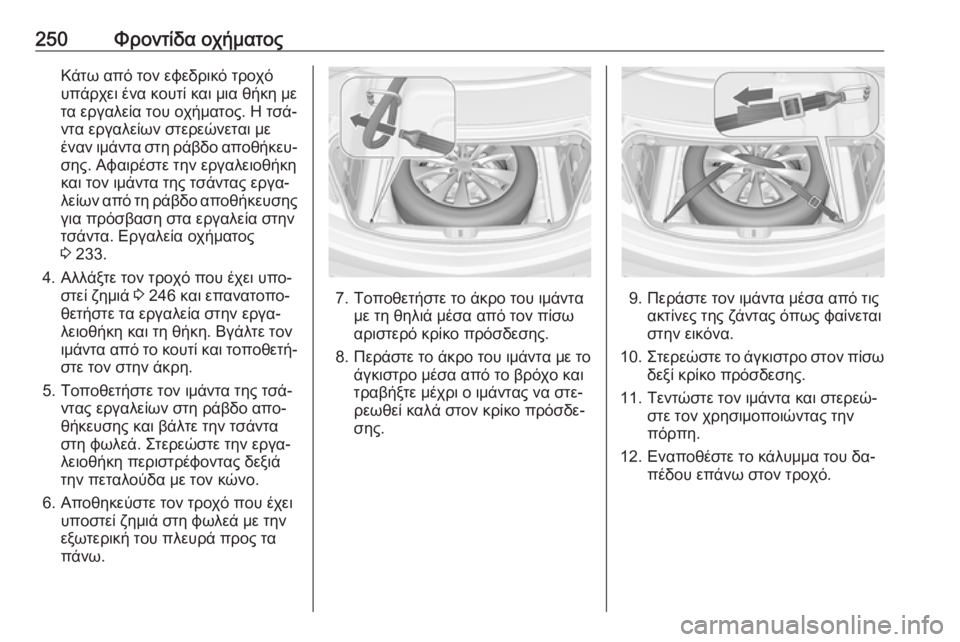

250Φροντίδα οχήματοςΚάτω από τον εφεδρικό τροχό
υπάρχει ένα κουτί και μια θήκη με
τα εργαλεία του οχήματος. Η τσά‐
ντα εργαλείων στερεώνεται με
έναν ιμάντα στη ράβδο αποθήκευ‐
σης. Αφαιρέστε την εργαλειοθήκη
και τον ιμάντα της τσάντας εργα‐
λείων από τη ράβδο αποθήκευσης
για πρόσβαση στα εργαλεία στην
τσάντα. Εργαλεία οχήματος
3 233.
4. Αλλάξτε τον τροχό που έχει υπο‐ στεί ζημιά 3 246 και επανατοπο‐
θετήστε τα εργαλεία στην εργα‐
λειοθήκη και τη θήκη. Βγάλτε τον
ιμάντα από το κουτί και τοποθετή‐
στε τον στην άκρη.
5. Τοποθετήστε τον ιμάντα της τσά‐ ντας εργαλείων στη ράβδο απο‐
θήκευσης και βάλτε την τσάντα
στη φωλεά. Στερεώστε την εργα‐
λειοθήκη περιστρέφοντας δεξιά
την πεταλούδα με τον κώνο.
6. Αποθηκεύστε τον τροχό που έχει υποστεί ζημιά στη φωλεά με την
εξωτερική του πλευρά προς τα
πάνω.
7. Τοποθετήστε το άκρο του ιμάντα με τη θηλιά μέσα από τον πίσω
αριστερό κρίκο πρόσδεσης.
8. Περάστε το άκρο του ιμάντα με το άγκιστρο μέσα από το βρόχο και
τραβήξτε μέχρι ο ιμάντας να στε‐
ρεωθεί καλά στον κρίκο πρόσδε‐
σης.9. Περάστε τον ιμάντα μέσα από τις ακτίνες της ζάντας όπως φαίνεται
στην εικόνα.
10. Στερεώστε το άγκιστρο στον πίσω
δεξί κρίκο πρόσδεσης.
11. Τεντώστε τον ιμάντα και στερεώ‐ στε τον χρησιμοποιώντας την
πόρπη.
12. Εναποθέστε το κάλυμμα του δα‐ πέδου επάνω στον τροχό.

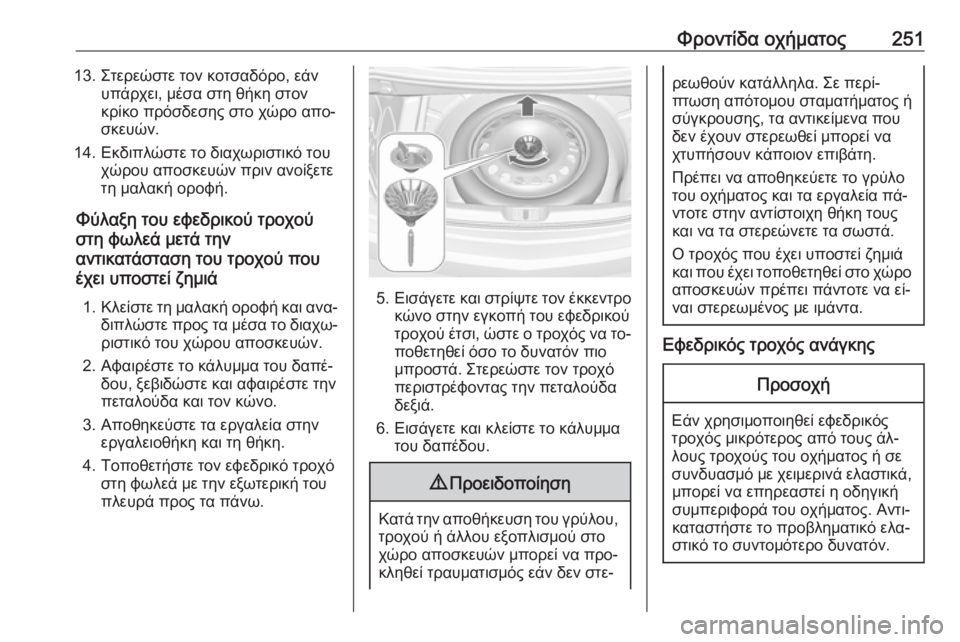

Φροντίδα οχήματος25113. Στερεώστε τον κοτσαδόρο, εάνυπάρχει, μέσα στη θήκη στον
κρίκο πρόσδεσης στο χώρο απο‐
σκευών.
14. Εκδιπλώστε το διαχωριστικό του χώρου αποσκευών πριν ανοίξετε
τη μαλακή οροφή.
Φύλαξη του εφεδρικού τροχού
στη φωλεά μετά την
αντικατάσταση του τροχού που
έχει υποστεί ζημιά
1. Κλείστε τη μαλακή οροφή και ανα‐
διπλώστε προς τα μέσα το διαχω‐ ριστικό του χώρου αποσκευών.
2. Αφαιρέστε το κάλυμμα του δαπέ‐ δου, ξεβιδώστε και αφαιρέστε την
πεταλούδα και τον κώνο.
3. Αποθηκεύστε τα εργαλεία στην εργαλειοθήκη και τη θήκη.
4. Τοποθετήστε τον εφεδρικό τροχό στη φωλεά με την εξωτερική του
πλευρά προς τα πάνω.
5. Εισάγετε και στρίψτε τον έκκεντρο
κώνο στην εγκοπή του εφεδρικού
τροχού έτσι, ώστε ο τροχός να το‐
ποθετηθεί όσο το δυνατόν πιο
μπροστά. Στερεώστε τον τροχό
περιστρέφοντας την πεταλούδα
δεξιά.
6. Εισάγετε και κλείστε το κάλυμμα του δαπέδου.
9 Προειδοποίηση
Κατά την αποθήκευση του γρύλου,
τροχού ή άλλου εξοπλισμού στο
χώρο αποσκευών μπορεί να προ‐
κληθεί τραυματισμός εάν δεν στε‐
ρεωθούν κατάλληλα. Σε περί‐
πτωση απότομου σταματήματος ή
σύγκρουσης, τα αντικείμενα που
δεν έχουν στερεωθεί μπορεί να
χτυπήσουν κάποιον επιβάτη.
Πρέπει να αποθηκεύετε το γρύλο
του οχήματος και τα εργαλεία πά‐
ντοτε στην αντίστοιχη θήκη τους
και να τα στερεώνετε τα σωστά.
Ο τροχός που έχει υποστεί ζημιά
και που έχει τοποθετηθεί στο χώρο
αποσκευών πρέπει πάντοτε να εί‐
ναι στερεωμένος με ιμάντα.
Εφεδρικός τροχός ανάγκης
Προσοχή
Εάν χρησιμοποιηθεί εφεδρικός
τροχός μικρότερος από τους άλ‐ λους τροχούς του οχήματος ή σε
συνδυασμό με χειμερινά ελαστικά, μπορεί να επηρεαστεί η οδηγική
συμπεριφορά του οχήματος. Αντι‐
καταστήστε το προβληματικό ελα‐
στικό το συντομότερο δυνατόν.

252Φροντίδα οχήματοςΤοποθετείτε μόνο έναν εφεδρικό ανά‐
γκης τροχό στο όχημα. Μην οδηγείτε
με ταχύτητα μεγαλύτερη από
80 km/h. Στρίβετε αργά. Μη χρησιμο‐
ποιείτε τον προσωρινό εφεδρικό
τροχό για μεγάλο χρονικό διάστημα.
Εάν στο όχημά σας κλατάρει κάποιο
από τα πίσω ελαστικά ενώ ρυμουλ‐
κείτε άλλο όχημα, τοποθετήστε τον
προσωρινό εφεδρικό τροχό μπροστά
και το κανονικό ελαστικό πίσω.
Αντιολισθητικές αλυσίδες 3 242.
Εφεδρικός τροχός με
κατευθυντικό ελαστικό
Τοποθετήστε τα ελαστικά μονής κα‐
τεύθυνσης έτσι, ώστε να περιστρέφο‐
νται προς την κατεύθυνση οδήγησης. Η φορά κύλισης επισημαίνεται με ένα
σύμβολο (π.χ. ένα βέλος) στο πλευ‐
ρικό τοίχωμα του ελαστικού.
Για τα ελαστικά που τοποθετούνται
αντίθετα από τη φορά κύλισης
ισχύουν τα παρακάτω:
● Η οδηγική συμπεριφορά του οχή‐
ματος μπορεί να επηρεαστεί.
Αντικαταστήστε ή επισκευάστε τοπροβληματικό ελαστικό το συντο‐ μότερο δυνατό και τοποθετήστε
αυτό αντί του εφεδρικού τροχού.
● Πρέπει να οδηγείτε πολύ προσε‐ κτικά όταν το οδόστρωμα είναι
βρεγμένο ή εάν έχει καλυφθεί με
χιόνι.Εκκίνηση με βοηθητικά
καλώδια
Μη χρησιμοποιείτε ταχυφορτιστή για
την εκκίνηση του οχήματος.
Για να θέσετε το όχημα σε λειτουργία
όταν η μπαταρία του οχήματος έχει
αποφορτιστεί, μπορείτε να χρησιμο‐
ποιήσετε καλώδια βοηθητικής εκκίνη‐
σης και την μπαταρία ενός δεύτερου
οχήματος.9 Προειδοποίηση
Κατά την εκκίνηση με βοηθητικά
καλώδια απαιτείται μεγάλη προ‐
σοχή. Οποιαδήποτε απόκλιση
από τις παρακάτω οδηγίες μπορεί
να οδηγήσει σε τραυματισμό ή ζη‐
μιά λόγω έκρηξης της μπαταρίας,
καθώς και σε βλάβη στο ηλεκτρικό
σύστημα και των δύο οχημάτων.

Φροντίδα οχήματος2539Προειδοποίηση
Η μπαταρία δεν πρέπει να έρθει σε
επαφή με τα μάτια, το δέρμα και ταρούχα σας ή με βαμμένες
επιφάνειες. Τα υγρά περιέχουν
θειικό οξύ το οποίο μπορεί να προ‐
καλέσει τραυματισμό και ζημιά σε
περίπτωση άμεσης επαφής.
● Η μπαταρία δεν πρέπει να βρί‐ σκεται ποτέ κοντά σε ακάλυπτες
φλόγες ή σπινθήρες.
● Η αποφορτισμένη μπαταρία του οχήματος μπορεί να έχει ήδη πα‐γώσει σε θερμοκρασία 0 °C. Αφή‐
στε την παγωμένη μπαταρία να
ξεπαγώσει πριν συνδέσετε τα κα‐ λώδια βοηθητικής εκκίνησης.
● Φοράτε προστατευτικά γυαλιά και ρουχισμό προστασίας όταν
πραγματοποιείτε εργασίες στην
μπαταρία.
● Χρησιμοποιήστε βοηθητική μπα‐ ταρία ίδιας τάσης (12 Volt). Η χω‐ρητικότητά της (Ah) δεν πρέπεινα είναι πολύ μικρότερη από τη
χωρητικότητα της αποφορτισμέ‐
νης μπαταρίας.
● Χρησιμοποιήστε καλώδια βοηθη‐
τικής εκκίνησης με μονωμένους
ακροδέκτες, διατομής τουλάχι‐
στον 16 mm 2
(25 mm 2
για τους
πετρελαιοκινητήρες).
● Μην αποσυνδέετε την αποφορτι‐ σμένη μπαταρία από το όχημα.
● Θέστε εκτός λειτουργίας όλους τους καταναλωτές που δεν χρειά‐ζεστε.
● Μη σκύβετε πάνω από την μπα‐ ταρία κατά την εκκίνηση με βοη‐
θητικά καλώδια.
● Οι ακροδέκτες των καλωδίων δεν
πρέπει να έρχονται σε επαφή με‐
ταξύ τους.
● Τα δύο οχήματα δεν πρέπει να ακουμπούν μεταξύ τους κατά τηνεκκίνηση με βοηθητικά καλώδια.
● Τραβήξτε το χειρόφρενο και επι‐ λέξτε νεκρά - στο αυτόματο κιβώ‐
τιο ταχυτήτων επιλέξτε P.
● Ανοίξτε τα προστατευτικά καπά‐ κια των θετικών πόλων και στις
δύο μπαταρίες.
Συνδέστε τα καλώδια με την εξής
σειρά:
1. Συνδέστε το κόκκινο καλώδιο στο θετικό πόλο της βοηθητικής μπα‐
ταρίας.
2. Συνδέστε το άλλο άκρο του κόκκι‐
νου καλωδίου στο θετικό πόλο της
αποφορτισμένης μπαταρίας.
3. Συνδέστε το μαύρο καλώδιο στον αρνητικό πόλο της βοηθητικής
μπαταρίας.
4. Συνδέστε το άλλο άκρο του μαύ‐ ρου καλωδίου σε ένα σημείο γείω‐
σης του οχήματος, όπως στο
μπλοκ κινητήρα ή σε έναν κοχλία

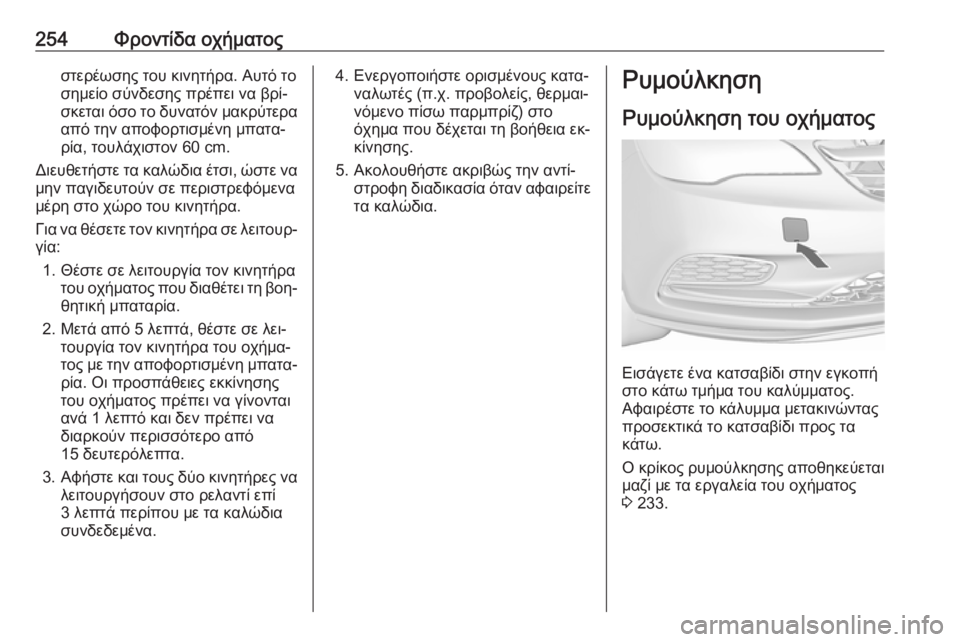

254Φροντίδα οχήματοςστερέωσης του κινητήρα. Αυτό το
σημείο σύνδεσης πρέπει να βρί‐
σκεται όσο το δυνατόν μακρύτερα
από την αποφορτισμένη μπατα‐
ρία, τουλάχιστον 60 cm.
Διευθετήστε τα καλώδια έτσι, ώστε να μην παγιδευτούν σε περιστρεφόμενα
μέρη στο χώρο του κινητήρα.
Για να θέσετε τον κινητήρα σε λειτουρ‐
γία:
1. Θέστε σε λειτουργία τον κινητήρα του οχήματος που διαθέτει τη βοη‐θητική μπαταρία.
2. Μετά από 5 λεπτά, θέστε σε λει‐ τουργία τον κινητήρα του οχήμα‐
τος με την αποφορτισμένη μπατα‐
ρία. Οι προσπάθειες εκκίνησης
του οχήματος πρέπει να γίνονται
ανά 1 λεπτό και δεν πρέπει να
διαρκούν περισσότερο από
15 δευτερόλεπτα.
3. Αφήστε και τους δύο κινητήρες να
λειτουργήσουν στο ρελαντί επί
3 λεπτά περίπου με τα καλώδια
συνδεδεμένα.4. Ενεργοποιήστε ορισμένους κατα‐ ναλωτές (π.χ. προβολείς, θερμαι‐
νόμενο πίσω παρμπρίζ) στο
όχημα που δέχεται τη βοήθεια εκ‐
κίνησης.
5. Ακολουθήστε ακριβώς την αντί‐ στροφη διαδικασία όταν αφαιρείτετα καλώδια.Ρυμούλκηση
Ρυμούλκηση του οχήματος
Εισάγετε ένα κατσαβίδι στην εγκοπή
στο κάτω τμήμα του καλύμματος.
Αφαιρέστε το κάλυμμα μετακινώντας
προσεκτικά το κατσαβίδι προς τα
κάτω.
Ο κρίκος ρυμούλκησης αποθηκεύεται
μαζί με τα εργαλεία του οχήματος
3 233.
