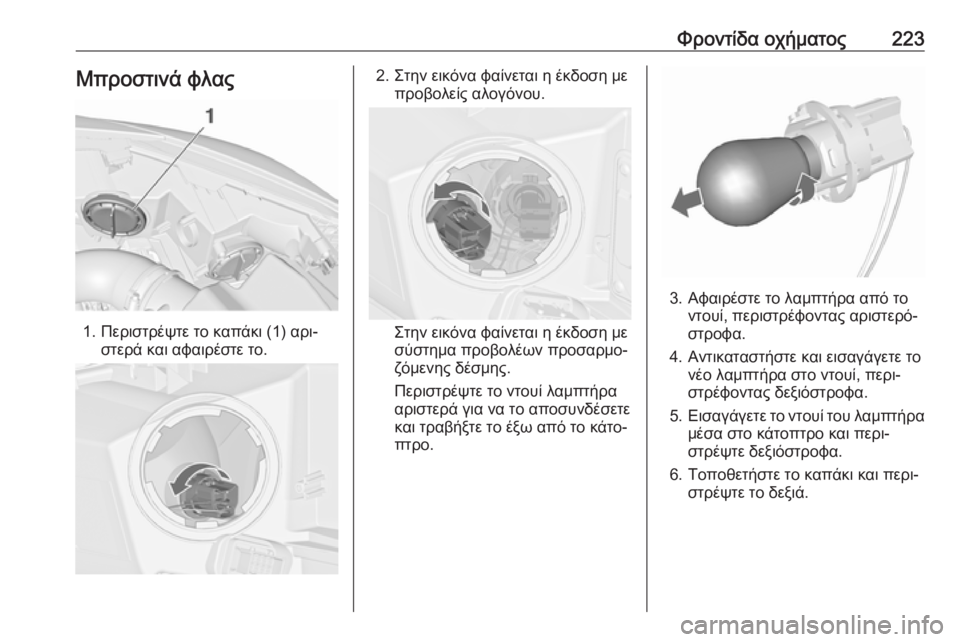

Φροντίδα οχήματος223Μπροστινά φλας
1. Περιστρέψτε το καπάκι (1) αρι‐στερά και αφαιρέστε το.
2. Στην εικόνα φαίνεται η έκδοση μεπροβολείς αλογόνου.
Στην εικόνα φαίνεται η έκδοση με
σύστημα προβολέων προσαρμο‐
ζόμενης δέσμης.
Περιστρέψτε το ντουί λαμπτήρα
αριστερά για να το αποσυνδέσετε
και τραβήξτε το έξω από το κάτο‐
πτρο.
3. Αφαιρέστε το λαμπτήρα από το ντουί, περιστρέφοντας αριστερό‐
στροφα.
4. Αντικαταστήστε και εισαγάγετε το νέο λαμπτήρα στο ντουί, περι‐
στρέφοντας δεξιόστροφα.
5. Εισαγάγετε το ντουί του λαμπτήρα
μέσα στο κάτοπτρο και περι‐
στρέψτε δεξιόστροφα.
6. Τοποθετήστε το καπάκι και περι‐ στρέψτε το δεξιά.

224Φροντίδα οχήματοςΠίσω φώτα
1.Ανοίξτε και αφαιρέστε το κάλυμμα
στην εσωτερική πλευρά του καπό
χώρου αποσκευών λασκάροντας
τη βίδα με ένα κέρμα.
2. Τα φώτα φρένων, τα πίσω φώτα και το φως ομίχλης έχουν σχεδια‐
στεί ως δίοδοι φωτοεκπομπής
(LED) και δεν μπορούν να αλλα‐
χθούν.
Αφαιρέστε το ντουί του λαμπτήρα
περιστρέφοντάς το αριστερά.
Φλας ( 1)
Φώτα όπισθεν ( 2)
3. Αφαιρέστε και αντικαταστήστε το
λαμπτήρα
4. Εισάγετε το ντουί του λαμπτήρα στο πίσω φωτιστικό σώμα και πε‐
ριστρέψτε το δεξιά.
5. Κλείστε το κάλυμμα εισάγοντας πρώτα τα κλιπ στερέωσης. Ασφα‐
λίστε το κάλυμμα περιστρέφοντας
τη βίδα δεξιά με ένα κέρμα.
Πρόσθετα φώτα στο πλαίσιο του
καπό χώρου αποσκευών
1. Ανοίξτε το καπό του χώρου απο‐ σκευών.

Φροντίδα οχήματος225
2. Απασφαλίστε το κάλυμμα στοπλαϊνό διακοσμητικό πλαίσιο και
αφαιρέστε το.
3. Αφαιρέστε το ντουί του λαμπτήρα περιστρέφοντάς το αριστερά.
Φλας ( 1)
Πίσω φώτα ( 2)
4. Αφαιρέστε και αντικαταστήστε το
λαμπτήρα.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος και περιστρέψτε το
δεξιά.
6. Κουμπώστε το πλαϊνό διακοσμη‐ τικό κάλυμμα.
Πλευρικά φλας
Για να αντικαταστήσετε το λαμπτήρα,
αφαιρέστε κέλυφος του φωτιστικού
σώματος:
1. Σύρετε το λαμπτήρα στην αρι‐ στερή του πλευρά και αφαιρέστε
τον με το δεξί του άκρο.

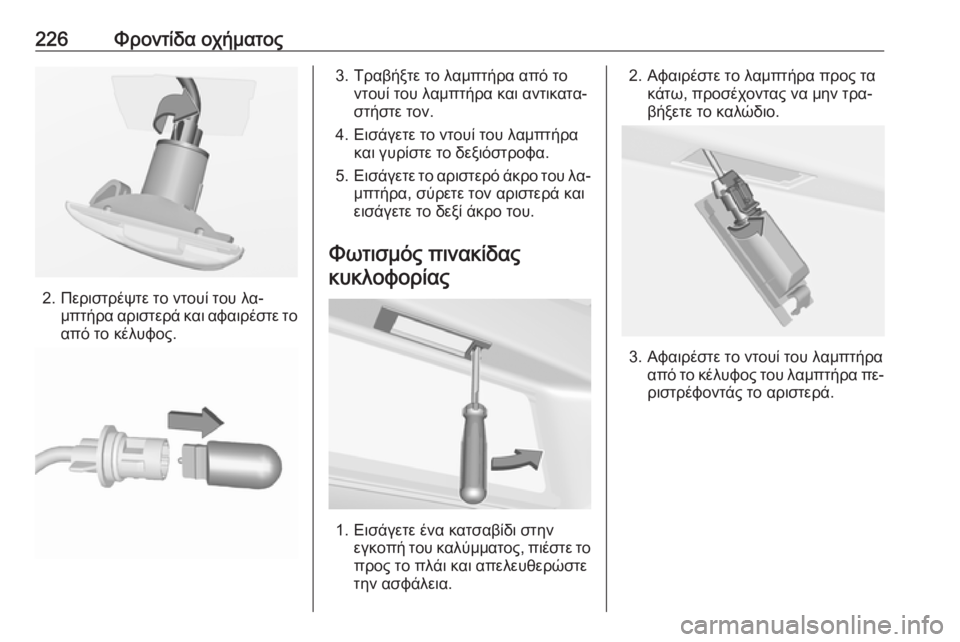

226Φροντίδα οχήματος
2. Περιστρέψτε το ντουί του λα‐μπτήρα αριστερά και αφαιρέστε το
από το κέλυφος.
3. Τραβήξτε το λαμπτήρα από το ντουί του λαμπτήρα και αντικατα‐
στήστε τον.
4. Εισάγετε το ντουί του λαμπτήρα και γυρίστε το δεξιόστροφα.
5. Εισάγετε το αριστερό άκρο του λα‐
μπτήρα, σύρετε τον αριστερά και
εισάγετε το δεξί άκρο του.
Φωτισμός πινακίδας κυκλοφορίας
1. Εισάγετε ένα κατσαβίδι στην εγκοπή του καλύμματος, πιέστε τοπρος το πλάι και απελευθερώστε
την ασφάλεια.
2. Αφαιρέστε το λαμπτήρα προς τα κάτω, προσέχοντας να μην τρα‐
βήξετε το καλώδιο.
3. Αφαιρέστε το ντουί του λαμπτήρα από το κέλυφος του λαμπτήρα πε‐
ριστρέφοντάς το αριστερά.

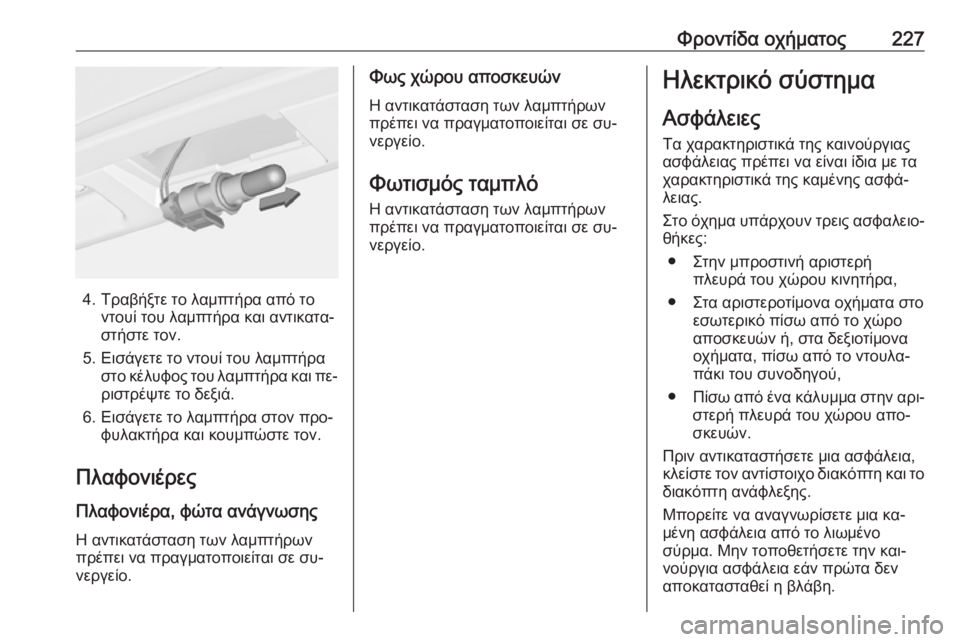

Φροντίδα οχήματος227
4. Τραβήξτε το λαμπτήρα από τοντουί του λαμπτήρα και αντικατα‐
στήστε τον.
5. Εισάγετε το ντουί του λαμπτήρα στο κέλυφος του λαμπτήρα και πε‐
ριστρέψτε το δεξιά.
6. Εισάγετε το λαμπτήρα στον προ‐ φυλακτήρα και κουμπώστε τον.
Πλαφονιέρες Πλαφονιέρα, φώτα ανάγνωσης Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φως χώρου αποσκευών
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.
Φωτισμός ταμπλό
Η αντικατάσταση των λαμπτήρων
πρέπει να πραγματοποιείται σε συ‐
νεργείο.Ηλεκτρικό σύστημα
Ασφάλειες
Τα χαρακτηριστικά της καινούργιας
ασφάλειας πρέπει να είναι ίδια με τα
χαρακτηριστικά της καμένης ασφά‐
λειας.
Στο όχημα υπάρχουν τρεις ασφαλειο‐ θήκες:
● Στην μπροστινή αριστερή πλευρά του χώρου κινητήρα,
● Στα αριστεροτίμονα οχήματα στο εσωτερικό πίσω από το χώρο
αποσκευών ή, στα δεξιοτίμονα οχήματα, πίσω από το ντουλα‐
πάκι του συνοδηγού,
● Πίσω από ένα κάλυμμα στην αρι‐
στερή πλευρά του χώρου απο‐
σκευών.
Πριν αντικαταστήσετε μια ασφάλεια,
κλείστε τον αντίστοιχο διακόπτη και το
διακόπτη ανάφλεξης.
Μπορείτε να αναγνωρίσετε μια κα‐
μένη ασφάλεια από το λιωμένο
σύρμα. Μην τοποθετήσετε την και‐
νούργια ασφάλεια εάν πρώτα δεν
αποκατασταθεί η βλάβη.

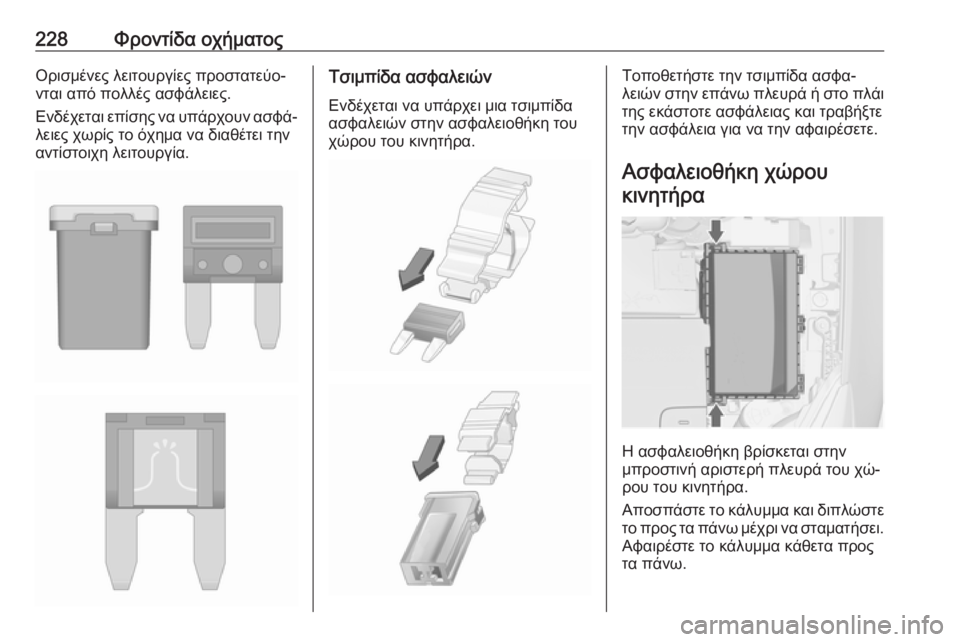

228Φροντίδα οχήματοςΟρισμένες λειτουργίες προστατεύο‐
νται από πολλές ασφάλειες.
Ενδέχεται επίσης να υπάρχουν ασφά‐
λειες χωρίς το όχημα να διαθέτει την
αντίστοιχη λειτουργία.Τσιμπίδα ασφαλειών
Ενδέχεται να υπάρχει μια τσιμπίδα
ασφαλειών στην ασφαλειοθήκη του
χώρου του κινητήρα.Τοποθετήστε την τσιμπίδα ασφα‐
λειών στην επάνω πλευρά ή στο πλάι
της εκάστοτε ασφάλειας και τραβήξτε
την ασφάλεια για να την αφαιρέσετε.
Ασφαλειοθήκη χώρου κινητήρα
Η ασφαλειοθήκη βρίσκεται στην
μπροστινή αριστερή πλευρά του χώ‐
ρου του κινητήρα.
Αποσπάστε το κάλυμμα και διπλώστε
το προς τα πάνω μέχρι να σταματήσει.
Αφαιρέστε το κάλυμμα κάθετα προς
τα πάνω.

Φροντίδα οχήματος229Αρ.Κύκλωμα1Μονάδα ελέγχου κινητήρα2Αισθητήρας λάμδα3Ψεκασμός καυσίμου, σύστημα
ανάφλεξης4Ψεκασμός καυσίμου, σύστημα
ανάφλεξης5–6Θέρμανση καθρεπτών7Χειρισμός ανεμιστήρα8Αισθητήρας λάμδα, ψύξη κινη‐
τήρα9Αισθητήρας πίσω παρμπρίζ10Αισθητήρας μπαταρίας του
οχήματος11Απασφάλιση πόρτας χώρου
αποσκευών12Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων13Βαλβίδες ABS14–15Μονάδα ελέγχου κινητήραΑρ.Κύκλωμα16Μίζα17Μονάδα ελέγχου κιβωτίου ταχυ‐ τήτων18Θερμαινόμενο πίσω παρμπρίζ19Μπροστινά ηλεκτρικά παρά‐
θυρα20Πίσω ηλεκτρικά παράθυρα21Ηλεκτρική μονάδα πίσω22Μεγάλη σκάλα, αριστερά
(αλογόνου)23Σύστημα πλύσης προβολέων24Μεσαία σκάλα, δεξιά (Xenon)25Μεσαία σκάλα, αριστερά
(Xenon)26Μπροστινοί προβολείς ομίχλης27Θέρμανση πετρελαίου28Σύστημα Start Stop29Ηλεκτρικό χειρόφρενο30Αντλία ABS31–32Αερόσακος

230Φροντίδα οχήματοςΑρ.Κύκλωμα33Σύστημα προβολέων προσαρ‐
μοζόμενης δέσμης, αυτόματη
ρύθμιση φώτων34Ανακυκλοφορία καυσαερίων35Ηλεκτρικά παράθυρα, αισθη‐
τήρας βροχής, εξωτερικός
καθρέπτης36Σύστημα κλιματισμού37–38Αντλία κενού39Μονάδα ελέγχου συστήματος
καυσίμου40Σύστημα πλύσης παρμπρίζ41Μεγάλη σκάλα, δεξιά
(αλογόνου)42Ανεμιστήρας ψυγείου43Υαλοκαθαριστήρες παρμπρίζ44–45Ανεμιστήρας ψυγείου46–47Κόρνα48Ανεμιστήρας ψυγείουΑρ.Κύκλωμα49Αντλία καυσίμου50Ρύθμιση ύψους δέσμης προβο‐ λέων, σύστημα προβολέων
προσαρμοζόμενης δέσμης51–52Ανεξάρτητος θερμαντήρας,
πετρελαιοκινητήρας53Ηλεκτρονική μονάδα ελέγχου
κιβωτίου ταχυτήτων, ηλεκτρο‐
νική μονάδα ελέγχου κινητήρα54Αντλία κενού, πίνακας οργάνων,
θέρμανση-εξαερισμός, σύστημα
κλιματισμού
Όταν αντικαταστήσετε τις προβλημα‐
τικές ασφάλειες, κλείστε το κάλυμμα
της ασφαλειοθήκης και πιέστε το για
να ασφαλίσει.
Εάν το κάλυμμα της ασφαλειοθήκης δεν κλείσει σωστά, μπορεί να προ‐
κληθούν βλάβες.
Ασφαλειοθήκη ταμπλό
Στα αριστεροτίμονα οχήματα, η ασφα‐
λειοθήκη βρίσκεται πίσω από τον
αποθηκευτικό χώρο στο ταμπλό.
Ανοίξτε τον αποθηκευτικό χώρο και
σπρώξτε προς τα αριστερά για να
απασφαλίσει. Αναδιπλώστε το κά‐
λυμμα του αποθηκευτικού χώρου
προς τα κάτω και αφαιρέστε το.
