2016.5 OPEL CASCADA Εγχειρίδιο Οδηγιών Χρήσης και Λειτουργίας (in Greek)

Κλειδιά, πόρτες και παράθυρα39Στοπ ασφαλείαςΤο κουμπί στο τηλεχειριστήριο ή ο
διακόπτης στην κεντρική κονσόλα
πρέπει να πατηθεί μέχρι η μαλακή
οροφή να βρεθεί στην αντίστοιχη τερ‐
ματική θέση. Εάν αφήσετε το κουμπί
ή το διακόπτη στη διάρκεια του χειρι‐
σμού, η κίνηση της μαλακής οροφής
σταματά αμέσως. Η μαλακή οροφή
παραμένει στην ενδιάμεση θέση μόνο για ένα συγκεκριμένο χρονικό διά‐
στημα. Μετά από αυτό το διάστημα ακούγεται μια προειδοποιητική ηχη‐
τική ένδειξη, η υδραυλική πίεση στο
σύστημα μειώνεται και η μαλακή
οροφή μπορεί να αρχίσει να κινείται
αυτόματα. Εάν πατήσετε το κουμπί ή
το διακόπτη άλλη μια φορά, η κίνηση
συνεχίζεται.
Προϋποθέσεις λειτουργίας ● Το όχημα είναι σταματημένο ή κι‐
νείται με ταχύτητα έως 50 km/h.
● Το διαχωριστικό του χώρου απο‐
σκευών είναι αναδιπλωμένο και ηθυρίδα διέλευσης είναι κλειστή
3 77.
● Το κάλυμμα της μαλακής οροφής
έχει ασφαλίσει στην κλειστή θέση.
● Το καπό του χώρου αποσκευών είναι καλά κλειστό.
● Η εξωτερική θερμοκρασία δεν εί‐ ναι χαμηλότερη από -7 °C για το
άνοιγμα και -10 °C για το κλεί‐
σιμο.
● Η τάση της μπαταρίας του οχή‐ ματος είναι επαρκής.
● Δεν προκαλείται υπερφόρτωση στο σύστημα από επαναλαμβα‐
νόμενο χειρισμό (όχι περισσότε‐
ροι από 5 πλήρεις κύκλοι διαδο‐
χικά).
Εάν δεν πληροίται οποιαδήποτε
από αυτές τις προϋποθέσεις,
ακούγεται μια προειδοποιητική ηχητική ένδειξη και στο κέντροπληροφοριών οδηγού (DIC) εμ‐
φανίζεται ένα μήνυμα όταν πατη‐
θεί ο διακόπτης και η μαλακή
οροφή δεν θα ανοίξει ή δεν θα
κλείσει.
● Πρέπει επίσης να μην υπάρχουν αντικείμενα μπροστά από το
πίσω παρμπρίζ ή στο χώρο που

40Κλειδιά, πόρτες και παράθυραπεριστρέφεται η μαλακή οροφή
και το κάλυμμα της μαλακής ορο‐
φής.
Εάν ο αυτόματος μηχανισμός κίνησης δεν λειτουργεί όταν η μαλακή οροφή
είναι ανοικτή, εκτελέστε τη διαδικασία
χειροκίνητου κλεισίματος, ανατρέξτε
στις παρακάτω οδηγίες "Χειροκίνητο κλείσιμο σε περίπτωση βλάβης στο
σύστημα".
Γενικές συμβουλές Επισήμανση
● Πατάτε πάντοτε το διακόπτη χει‐ ρισμού πάντοτε μέχρι να ακου‐
στεί το ηχητικό σήμα ή μέχρι να
ανάψουν τα αλάρμ, για να βε‐ βαιωθείτε ότι η μαλακή οροφή εί‐
ναι εντελώς ανοικτή ή κλειστή.
● Μπορείτε να διατηρήσετε τη μα‐ λακή οροφή στην ενδιάμεση θέση
για να διευκολυνθείτε κατά τον
καθαρισμό των χώρων και των
φλαντζών της οροφής. Αφήστε το διακόπτη στην κεντρική κονσόλα
στη διάρκεια του χειρισμού για να σταματήσει η κίνηση της μαλακής
οροφής στην ενδιάμεση θέση έως και 7 λεπτά όταν ο διακόπτηςανάφλεξης είναι ανοικτός. Μετά
από αυτό το διάστημα ακούγεται
μια ηχητική προειδοποίηση, η υδραυλική πίεση στο σύστημα
μειώνεται και η μαλακή οροφή μπορεί να αρχίσει να κινείται αυ‐
τόματα.
● Μην ανοίγετε τη μαλακή οροφή εάν είναι βρεγμένη, παγωμένη ή
βρόμικη.
● Τυχόν ενεργοποίηση της μαλα‐ κής οροφής σε ανομοιόμορφο
έδαφος μπορεί να οδηγήσει σε
βλάβες και ζημιά.
● Φροντίδα του οχήματος 3 256.
Χειροκίνητο κλείσιμο σε
περίπτωση βλάβης στο σύστημα
Σε περίπτωση βλάβης της ηλεκτρο-
υδραυλικής ενεργοποίησης, μπορείτε να κλείσετε την ανοικτή μαλακή
οροφή χειροκίνητα.

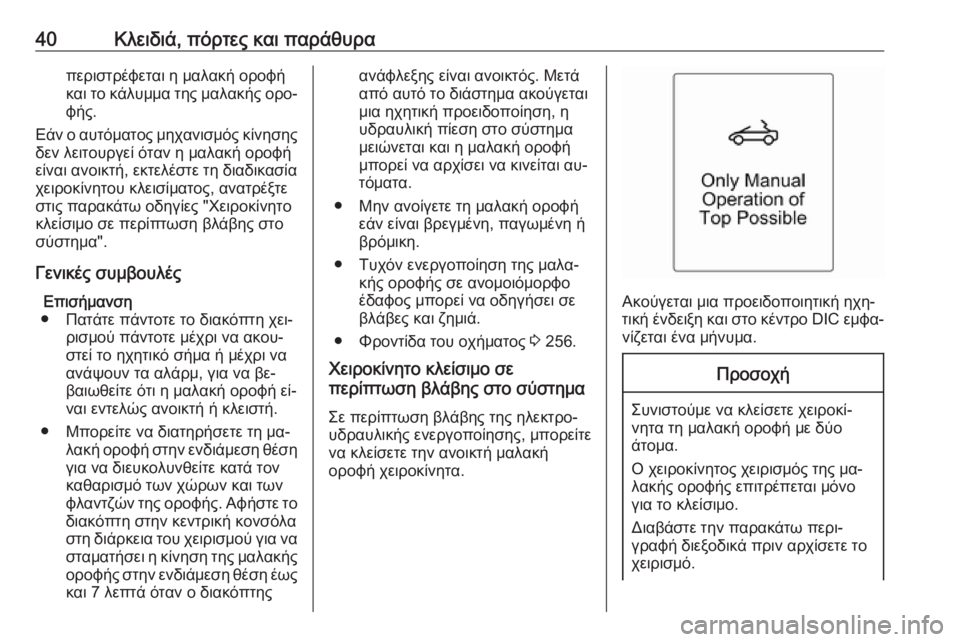

Ακούγεται μια προειδοποιητική ηχη‐
τική ένδειξη και στο κέντρο DIC εμφα‐
νίζεται ένα μήνυμα.
Προσοχή
Συνιστούμε να κλείσετε χειροκί‐
νητα τη μαλακή οροφή με δύο
άτομα.
Ο χειροκίνητος χειρισμός της μα‐
λακής οροφής επιτρέπεται μόνο
για το κλείσιμο.
Διαβάστε την παρακάτω περι‐
γραφή διεξοδικά πριν αρχίσετε το
χειρισμό.

Κλειδιά, πόρτες και παράθυρα41Μη χρησιμοποιείτε τη διαδικασία
χειροκίνητου κλεισίματος όταν το
όχημα είναι σταθμευμένο σε κατη‐
φορική επικλινή επιφάνεια ή πρα‐
νές.
Αφαιρέστε το μεγάλο ανεμοθώ‐
ρακα πριν αρχίσετε το χειρισμό.
Μετά το κλείσιμο, αναθέστε την
επισκευή της μαλακής οροφής σε
ένα συνεργείο.

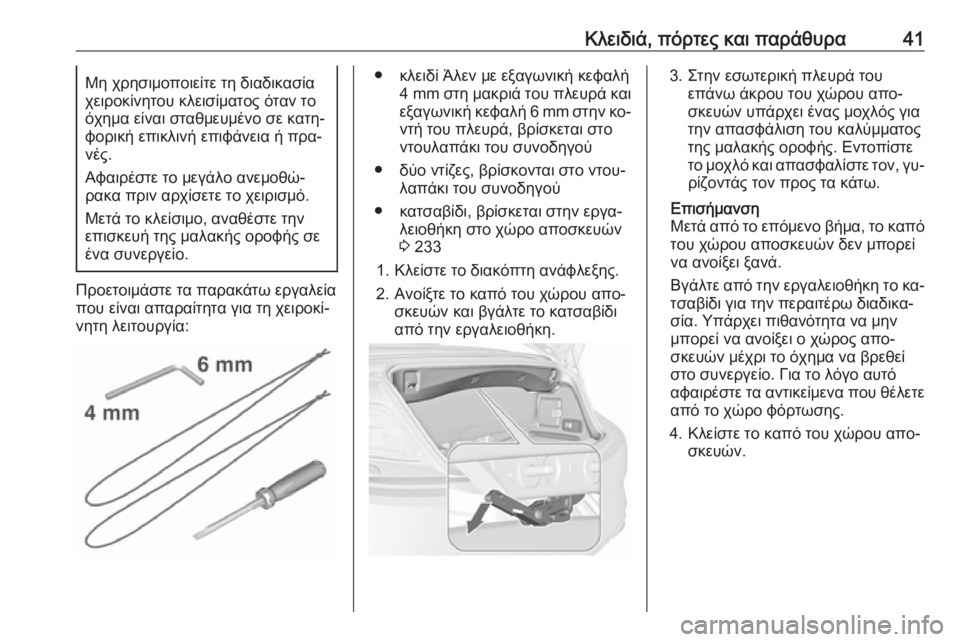

Προετοιμάστε τα παρακάτω εργαλεία
που είναι απαραίτητα για τη χειροκί‐
νητη λειτουργία:
● κλειδί Άλεν με εξαγωνική κεφαλή 4 mm στη μακριά του πλευρά και
εξαγωνική κεφαλή 6 mm στην κο‐ ντή του πλευρά, βρίσκεται στο
ντουλαπάκι του συνοδηγού
● δύο ντίζες, βρίσκονται στο ντου‐ λαπάκι του συνοδηγού
● κατσαβίδι, βρίσκεται στην εργα‐ λειοθήκη στο χώρο αποσκευών
3 233
1. Κλείστε το διακόπτη ανάφλεξης.
2. Ανοίξτε το καπό του χώρου απο‐ σκευών και βγάλτε το κατσαβίδι
από την εργαλειοθήκη.3. Στην εσωτερική πλευρά του επάνω άκρου του χώρου απο‐
σκευών υπάρχει ένας μοχλός για
την απασφάλιση του καλύμματος
της μαλακής οροφής. Εντοπίστε
το μοχλό και απασφαλίστε τον, γυ‐
ρίζοντάς τον προς τα κάτω.
Επισήμανση
Μετά από το επόμενο βήμα, το καπό
του χώρου αποσκευών δεν μπορεί
να ανοίξει ξανά.
Βγάλτε από την εργαλειοθήκη το κα‐
τσαβίδι για την περαιτέρω διαδικα‐
σία. Υπάρχει πιθανότητα να μην
μπορεί να ανοίξει ο χώρος απο‐
σκευών μέχρι το όχημα να βρεθεί
στο συνεργείο. Για το λόγο αυτό
αφαιρέστε τα αντικείμενα που θέλετε από το χώρο φόρτωσης.
4. Κλείστε το καπό του χώρου απο‐ σκευών.

42Κλειδιά, πόρτες και παράθυρα
5. Σηκώστε προς τα πάνω το κά‐λυμμα της μαλακής οροφής και
από τις δύο πλευρές ταυτόχρονα,
μέχρι τη μέση περίπου.
6. Εισάγετε το κλειδί Άλεν 4 mm στο σημείο που επισημαίνεται στη μο‐
νάδα κίνησης της θυρίδας. Γυρί‐
στε το κλειδί Άλεν δεξιόστροφα μέ‐ χρι τέρμα στο στοπ, έτσι ώστε τα
πλευρικά "πτερύγια" να γυρίσουν
προς τα μέσα.
7. Ανοίξτε το κάλυμμα της μαλακής οροφής μέχρι την τερματική του
θέση.
8. Αφαιρέστε τα πλαστικά καλύμ‐ ματα και στις δύο πλευρές πιέζο‐
ντάς και σύροντάς τα προς τα
πίσω, βλ. εικόνα.
9. Στους μεντεσέδες σε κάθε πλευρά, υπάρχουν ορατά σημά‐
δια.

Κλειδιά, πόρτες και παράθυρα4310. Περάστε τις ντίζες γύρω από τηθέση με το σημάδι στο μεντεσέ καιστις δύο πλευρές και τραβήξτε τοάκρο της ντίζας μέσα από τη θη‐
λιά, όπως φαίνεται στην εικόνα.
11. Ακουμπήστε το άκρο των ντιζών στο μπροστινό μέρος.
12. Τραβήξτε έξω τη μαλακή οροφή ανασηκώντας το μπροστινό τόξο
( 1 ) και ταυτόχρονα το τόξο τάνυ‐
σης ( 2) και στις δύο πλευρές.
13. Μετακινήστε το μπροστινό τόξο
(1 ) στο πλαίσιο του παρμπρίζ.
14. Αφαιρέστε το μικρό κάλυμμα στο πλαίσιο επένδυσης του παρμπρίζ
χρησιμοποιώντας ένα κατσαβίδι
το οποίο έχετε εισάγει στην
εγκοπή του καλύμματος.
15. Εισάγετε το κλειδί Άλεν 6 mm στο άνοιγμα και ασφαλίστε το μάν‐
δαλο γυρίζοντας το κλειδί Άλεν δε‐
ξιά μέχρι την τερματική του θέση.

44Κλειδιά, πόρτες και παράθυρα

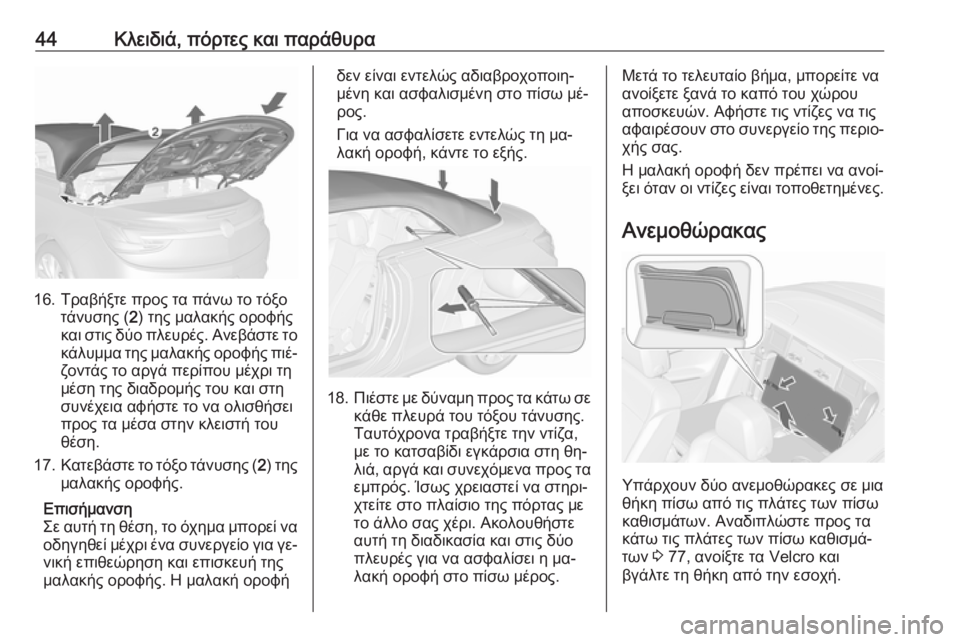

16. Τραβήξτε προς τα πάνω το τόξοτάνυσης ( 2) της μαλακής οροφής
και στις δύο πλευρές. Ανεβάστε το
κάλυμμα της μαλακής οροφής πιέ‐ ζοντάς το αργά περίπου μέχρι τη
μέση της διαδρομής του και στη
συνέχεια αφήστε το να ολισθήσει
προς τα μέσα στην κλειστή του
θέση.
17. Κατεβάστε το τόξο τάνυσης ( 2) της
μαλακής οροφής.
Επισήμανση
Σε αυτή τη θέση, το όχημα μπορεί να οδηγηθεί μέχρι ένα συνεργείο για γε‐
νική επιθεώρηση και επισκευή της
μαλακής οροφής. Η μαλακή οροφή
δεν είναι εντελώς αδιαβροχοποιη‐
μένη και ασφαλισμένη στο πίσω μέ‐
ρος.
Για να ασφαλίσετε εντελώς τη μα‐
λακή οροφή, κάντε το εξής.
18. Πιέστε με δύναμη προς τα κάτω σε
κάθε πλευρά του τόξου τάνυσης.
Ταυτόχρονα τραβήξτε την ντίζα,
με το κατσαβίδι εγκάρσια στη θη‐
λιά, αργά και συνεχόμενα προς τα
εμπρός. Ίσως χρειαστεί να στηρι‐
χτείτε στο πλαίσιο της πόρτας με
το άλλο σας χέρι. Ακολουθήστε
αυτή τη διαδικασία και στις δύο
πλευρές για να ασφαλίσει η μα‐
λακή οροφή στο πίσω μέρος.
Μετά το τελευταίο βήμα, μπορείτε να
ανοίξετε ξανά το καπό του χώρου
αποσκευών. Αφήστε τις ντίζες να τις
αφαιρέσουν στο συνεργείο της περιο‐
χής σας.
Η μαλακή οροφή δεν πρέπει να ανοί‐
ξει όταν οι ντίζες είναι τοποθετημένες.
Ανεμοθώρακας
Υπάρχουν δύο ανεμοθώρακες σε μια
θήκη πίσω από τις πλάτες των πίσω
καθισμάτων. Αναδιπλώστε προς τα κάτω τις πλάτες των πίσω καθισμά‐
των 3 77, ανοίξτε τα Velcro και
βγάλτε τη θήκη από την εσοχή.

Κλειδιά, πόρτες και παράθυρα45● Ο μικρός ανεμοθώρακας μπορείνα τοποθετηθεί ανάμεσα στα
πίσω προσκέφαλα.
● Ο μεγάλος ανεμοθώρακας μπο‐ ρεί να τοποθετηθεί πίσω από τα
μπροστινά καθίσματα.
Μην τοποθετείτε αντικείμενα επάνω
στον ανεμοθώρακα.
Για να τοποθετήσετε τους ανεμοθώ‐
ρακες, η μαλακή οροφή πρέπει να εί‐
ναι ανοικτή.
Τοποθέτηση του μικρού
ανεμοθώρακα
● Αναδιπλώστε προς τα κάτω την πλάτη του πίσω αριστερού καθί‐
σματος 3 77.
● Αφαιρέστε το κάλυμμα από τον
οδηγό ανάμεσα στα πίσω προ‐
σκέφαλα σύροντάς το στο πλάι,
προς την αριστερή πλευρά του
οχήματος.
● Εισάγετε τον αντάπτορα του ανε‐
μοθώρακα με το υπερυψωμένο τμήμα στην απέναντι εγκοπή του
οδηγού.
● Σύρετε τον ανεμοθώρακα μέσα στον οδηγό προς τη δεξιά πλευράτου οχήματος μέχρι να ασφαλίσει.
● Ανεβάστε την πλάτη του πίσω κα‐
θίσματος.
Αφαιρέστε τον ανεμοθώρακα ακολου‐ θώντας την αντίστροφη διαδικασία.
Τοποθέτηση του μεγάλου
ανεμοθώρακα
● Βγάλτε τον ανεμοθώρακα από τη
θήκη.

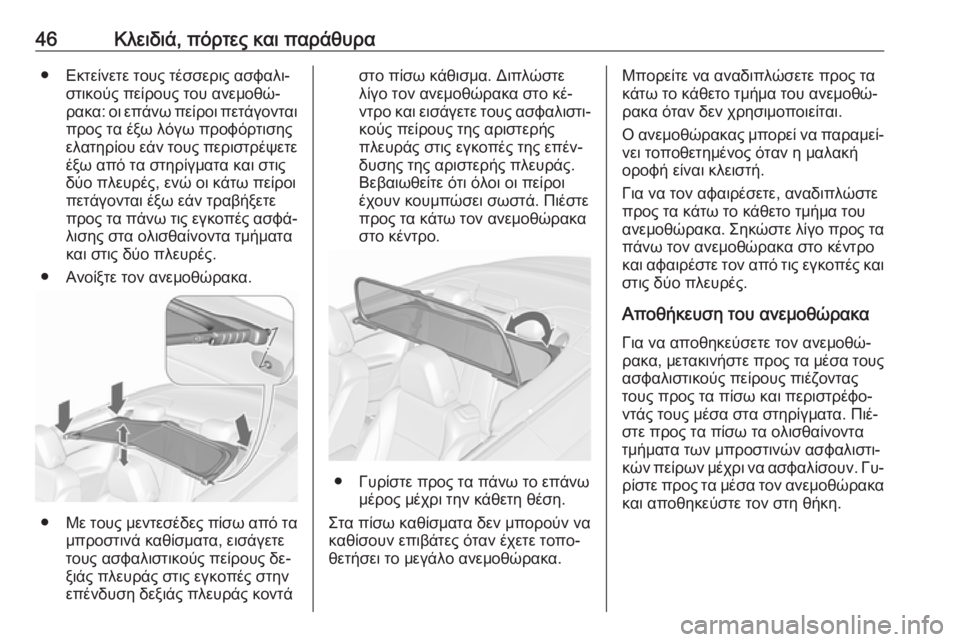

46Κλειδιά, πόρτες και παράθυρα● Εκτείνετε τους τέσσερις ασφαλι‐στικούς πείρους του ανεμοθώ‐
ρακα: οι επάνω πείροι πετάγονται
προς τα έξω λόγω προφόρτισης
ελατηρίου εάν τους περιστρέψετε έξω από τα στηρίγματα και στις
δύο πλευρές, ενώ οι κάτω πείροι
πετάγονται έξω εάν τραβήξετε
προς τα πάνω τις εγκοπές ασφά‐
λισης στα ολισθαίνοντα τμήματα
και στις δύο πλευρές.
● Ανοίξτε τον ανεμοθώρακα.
● Με τους μεντεσέδες πίσω από τα
μπροστινά καθίσματα, εισάγετε
τους ασφαλιστικούς πείρους δε‐
ξιάς πλευράς στις εγκοπές στην
επένδυση δεξιάς πλευράς κοντά
στο πίσω κάθισμα. Διπλώστε
λίγο τον ανεμοθώρακα στο κέ‐
ντρο και εισάγετε τους ασφαλιστι‐ κούς πείρους της αριστερής
πλευράς στις εγκοπές της επέν‐
δυσης της αριστερής πλευράς.
Βεβαιωθείτε ότι όλοι οι πείροι
έχουν κουμπώσει σωστά. Πιέστε
προς τα κάτω τον ανεμοθώρακα
στο κέντρο.
● Γυρίστε προς τα πάνω το επάνω μέρος μέχρι την κάθετη θέση.
Στα πίσω καθίσματα δεν μπορούν να
καθίσουν επιβάτες όταν έχετε τοπο‐
θετήσει το μεγάλο ανεμοθώρακα.
Μπορείτε να αναδιπλώσετε προς τα
κάτω το κάθετο τμήμα του ανεμοθώ‐
ρακα όταν δεν χρησιμοποιείται.
Ο ανεμοθώρακας μπορεί να παραμεί‐
νει τοποθετημένος όταν η μαλακή
οροφή είναι κλειστή.
Για να τον αφαιρέσετε, αναδιπλώστε
προς τα κάτω το κάθετο τμήμα του
ανεμοθώρακα. Σηκώστε λίγο προς τα πάνω τον ανεμοθώρακα στο κέντρο
και αφαιρέστε τον από τις εγκοπές και
στις δύο πλευρές.
Αποθήκευση του ανεμοθώρακα
Για να αποθηκεύσετε τον ανεμοθώ‐
ρακα, μετακινήστε προς τα μέσα τους ασφαλιστικούς πείρους πιέζοντας
τους προς τα πίσω και περιστρέφο‐
ντάς τους μέσα στα στηρίγματα. Πιέ‐
στε προς τα πίσω τα ολισθαίνοντα
τμήματα των μπροστινών ασφαλιστι‐
κών πείρων μέχρι να ασφαλίσουν. Γυ‐
ρίστε προς τα μέσα τον ανεμοθώρακα
και αποθηκεύστε τον στη θήκη.
