2016.5 OPEL ASTRA J Gebruikershandleiding (in Dutch)

Verzorging van de auto255iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
6. Plaats de lamphouder in het ach‐ terlicht compleet. Breng de licht‐
module op de achterklep aan en
draai de schroeven vanuit de bin‐
nenkant vast. Bevestig alle afdek‐
kingen.
4-deurs notchback
1. Verwijder de afdekking aan de be‐
treffende zijde.
2. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
3. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)

256Verzorging van de autoRichtingaanwijzer (2)
6. Breng de lamphouder aan en draai deze rechtsom. Sluit de ka‐
belboomstekker aan. Breng de
lichtmodule met de borgpennen in de uitsparingen van de carrosse‐
rie aan en draai de kunststof be‐
vestigingsmoeren vanuit de bin‐
nenkant van de bagageruimte
vast. Bevestig de afdekking.
Lichteenheid in de achterklep
1. Open de achterklep en verwijder de afdekking van de betreffende
zijde.
2. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
3. Breng de lamphouder aan en draai deze rechtsom. Bevestig de
afdekking.
Sports tourer
1. Aan de linkerkant het scherm in‐ klappen en verwijderen.

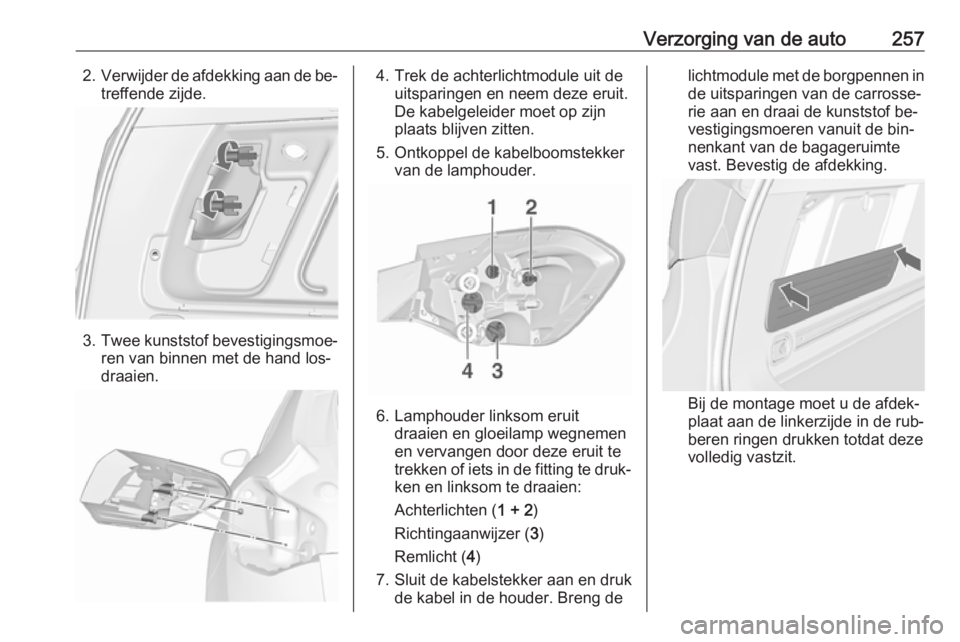

Verzorging van de auto2572.Verwijder de afdekking aan de be‐
treffende zijde.
3. Twee kunststof bevestigingsmoe‐
ren van binnen met de hand los‐
draaien.
4. Trek de achterlichtmodule uit de uitsparingen en neem deze eruit.
De kabelgeleider moet op zijn
plaats blijven zitten.
5. Ontkoppel de kabelboomstekker van de lamphouder.
6. Lamphouder linksom eruitdraaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlichten ( 1 + 2)
Richtingaanwijzer ( 3)
Remlicht ( 4)
7. Sluit de kabelstekker aan en druk de kabel in de houder. Breng de
lichtmodule met de borgpennen in
de uitsparingen van de carrosse‐
rie aan en draai de kunststof be‐
vestigingsmoeren vanuit de bin‐
nenkant van de bagageruimte
vast. Bevestig de afdekking.
Bij de montage moet u de afdek‐
plaat aan de linkerzijde in de rub‐
beren ringen drukken totdat deze
volledig vastzit.

258Verzorging van de autoLichteenheid in de achterklep
1. Open de achterklep en verwijderde afdekplaten aan de betref‐
fende zijde.
2. Schroef de schroeven los en neem ze eruit.
3. Demonteer het achterlicht com‐ pleet en ontkoppel de kabelboom‐
stekker van de lamphouder.
4. Lamphouder linksom eruit draaien en gloeilamp wegnemen
en vervangen door deze eruit te
trekken of iets in de fitting te druk‐
ken en linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
5. Breng het licht compleet in de achterklep aan en draai de
schroeven vanuit de binnenkant
vast. Bevestig alle afdekkingen.Mistachterlicht resp. achteruitrijlicht
( 2 ) kunnen afhankelijk van de zijde
worden vervangen door een afdek‐
king in de achterklep zonder het licht compleet te demonteren: neem de af‐
dekking weg, draai de lamphouder er‐ uit en vervang de gloeilamp door
deze linksom eruit te draaien.

Verzorging van de auto259
3-deurs hatchback
1. Til de afdekking aan de betref‐fende zijde op en neem deze weg.
2. Draai beide kunststof bevesti‐gingsmoeren van binnen met de
hand los.
3. Trek het achterlicht compleet voorzichtig uit de uitsparingen en
neem het eruit.
4. Ontkoppel de kabelboomstekker van de lamphouder.
5. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht/remlicht ( 1)
Richtingaanwijzer ( 2)
versie met LED

260Verzorging van de autoAlleen de lamp van de richting‐
aanwijzer ( 2) kan worden vervan‐
gen.
6. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Sluit de kabelboom‐
stekker op de lichtmodule aan.
Breng de lichtmodule met de
borgpennen in de uitsparingen
van de carrosserie aan en draai
de kunststof bevestigingsmoeren
vanuit de binnenkant van de ba‐
gageruimte vast. Sluit het deksel en klik het vast.
Lichteenheid in de achterklep1. Open de achterklep en verwijder de afdekkingen aan de betref‐
fende zijde.
2. Draai drie schroeven los.
3. Demonteer de achterlichtmodule van de achterklep.
4. Lamphouder eruit draaien en gloeilamp wegnemen en vervan‐
gen door deze eruit te trekken of
iets in de fitting te drukken en
linksom te draaien:
Achterlicht ( 1)
Mistachterlicht/achteruitrijlicht ( 2),
afhankelijk van de zijde.
versie met LED
Afhankelijk van de versie kan al‐
leen het mistachterlicht resp. het
achteruitrijlicht ( 2) worden vervan‐
gen.
5. Plaats de lamphouder in de ach‐ terlicht-unit en draai hem
rechtsom. Achterlicht-unit in de
achterklep aanbrengen en de
schroeven vastdraaien. Bevestig
alle afdekkingen.
Zijrichtingaanwijzers 3-deurs hatchback
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:

Verzorging van de auto2611.Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouderen vervang deze.
4. Breng de lamphouder aan en draai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
5-deurs hatchback, 4-deurs
notchback, Sports tourer
Demonteer voor het vervangen van
de gloeilamp de lampbehuizing:
1. Schuif de lamp naar de linkerkant
ervan en haal deze aan de rech‐
terkant ervan los.
2. Draai de lamphouder linksom uit de behuizing.
3. Trek de lamp uit de lamphouder en vervang deze.

262Verzorging van de auto4. Breng de lamphouder aan endraai deze rechtsom.
5. Steek de linkerkant van de lamp erin, schuif deze naar links en
steek de rechterkant erin.
Kentekenverlichting
1. Plaats een schroevendraaier in de uitsparing van de afdekking,
duw naar de zijkant en maak de
veer los.
2. Lamp naar beneden toe verwijde‐
ren, hierbij niet aan de kabel trek‐ ken.
3. Draai de lamphouder linksom uit de lampbehuizing.
4. Trek de lamp uit de lamphouderen vervang deze.
5. Steek de lamphouder in de lamp‐ behuizing en draai deze
rechtsom.
6. Steek de lamp in de bumper en laat deze vastklikken.
Interieurverlichting
Interieurverlichting, leeslampjes
Gloeilampen door een werkplaats la‐
ten vervangen.
Bagageruimteverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
Instrumentenverlichting Gloeilampen door een werkplaats la‐
ten vervangen.
