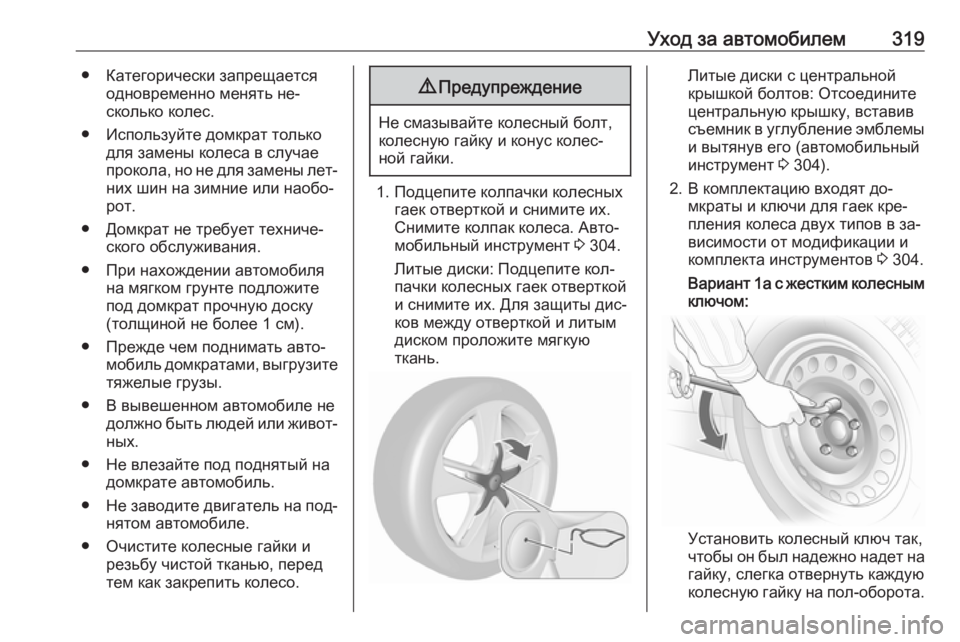

Уход за автомобилем319● Категорически запрещаетсяодновременно менять не‐
сколько колес.
● Используйте домкрат только для замены колеса в случае
прокола, но не для замены лет‐ них шин на зимние или наобо‐
рот.
● Домкрат не требует техниче‐ ского обслуживания.
● При нахождении автомобиля на мягком грунте подложите
под домкрат прочную доску
(толщиной не более 1 см).
● Прежде чем поднимать авто‐ мобиль домкратами, выгрузитетяжелые грузы.
● В вывешенном автомобиле не должно быть людей или живот‐
ных.
● Не влезайте под поднятый на домкрате автомобиль.
● Не заводите двигатель на под‐
нятом автомобиле.
● Очистите колесные гайки и резьбу чистой тканью, перед
тем как закрепить колесо.9 Предупреждение
Не смазывайте колесный болт,
колесную гайку и конус колес‐
ной гайки.
1. Подцепите колпачки колесных гаек отверткой и снимите их.
Снимите колпак колеса. Авто‐
мобильный инструмент 3 304.
Литые диски: Подцепите кол‐
пачки колесных гаек отверткой
и снимите их. Для защиты дис‐
ков между отверткой и литым
диском проложите мягкую
ткань.
Литые диски с центральной
крышкой болтов: Отсоедините центральную крышку, вставив
съемник в углубление эмблемы
и вытянув его (автомобильный
инструмент 3 304).
2. В комплектацию входят до‐ мкраты и ключи для гаек кре‐
пления колеса двух типов в за‐
висимости от модификации и
комплекта инструментов 3 304.
Вариант 1a с жестким колесным
ключом:
Установить колесный ключ так,
чтобы он был надежно надет на
гайку, слегка отвернуть каждую колесную гайку на пол-оборота.

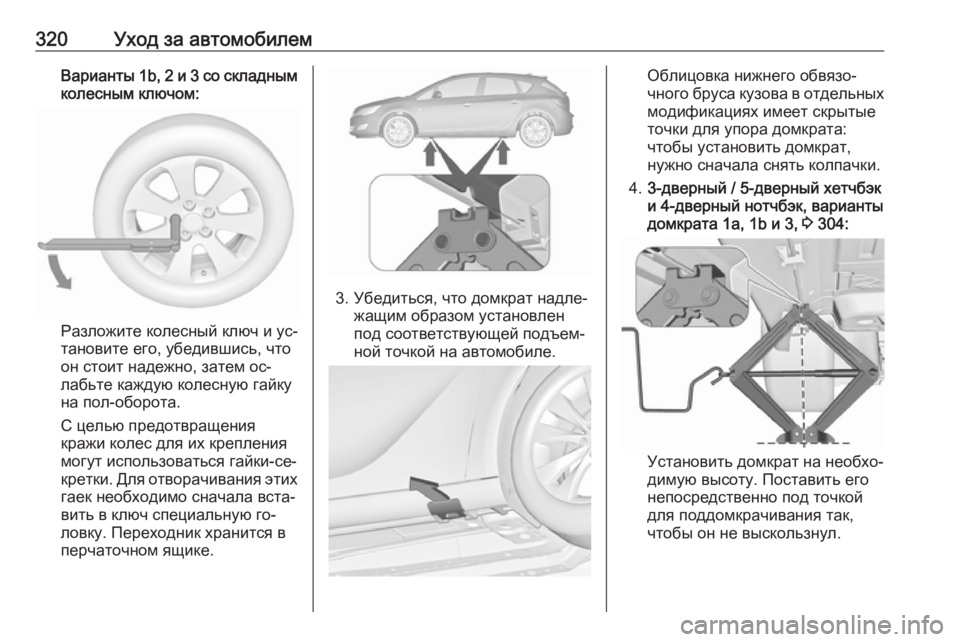

320Уход за автомобилемВарианты 1b, 2 и 3 со складным
колесным ключом:
Разложите колесный ключ и ус‐
тановите его, убедившись, что
он стоит надежно, затем ос‐
лабьте каждую колесную гайку
на пол-оборота.
С целью предотвращения
кражи колес для их крепления
могут использоваться гайки-се‐
кретки. Для отворачивания этих
гаек необходимо сначала вста‐
вить в ключ специальную го‐
ловку. Переходник хранится в
перчаточном ящике.
3. Убедиться, что домкрат надле‐ жащим образом установлен
под соответствующей подъем‐
ной точкой на автомобиле.
Облицовка нижнего обвязо‐
чного бруса кузова в отдельных
модификациях имеет скрытые
точки для упора домкрата:
чтобы установить домкрат,
нужно сначала снять колпачки.
4. 3-дверный / 5-дверный хетчбэк
и 4-дверный нотчбэк, варианты
домкрата 1a, 1b и 3, 3 304:
Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.

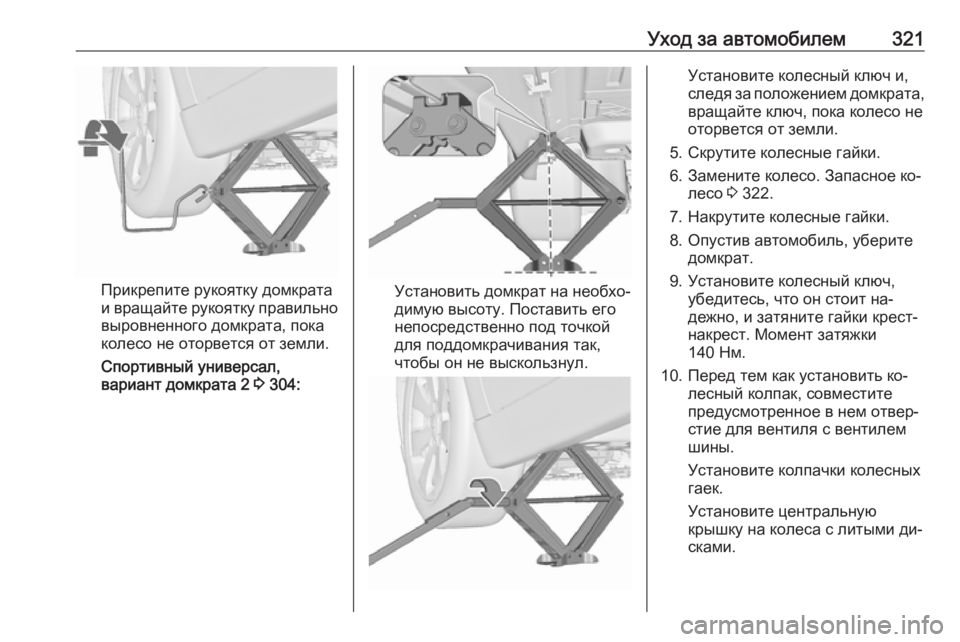

Уход за автомобилем321
Прикрепите рукоятку домкрата
и вращайте рукоятку правильно
выровненного домкрата, пока
колесо не оторвется от земли.
Спортивный универсал,
вариант домкрата 2 3 304:Установить домкрат на необхо‐
димую высоту. Поставить его
непосредственно под точкой
для поддомкрачивания так,
чтобы он не выскользнул.
Установите колесный ключ и,
следя за положением домкрата,
вращайте ключ, пока колесо не
оторвется от земли.
5. Скрутите колесные гайки.
6. Замените колесо. Запасное ко‐ лесо 3 322.
7. Накрутите колесные гайки. 8. Опустив автомобиль, уберите домкрат.
9. Установите колесный ключ, убедитесь, что он стоит на‐дежно, и затяните гайки крест-накрест. Момент затяжки
140 Нм.
10. Перед тем как установить ко‐ лесный колпак, совместите
предусмотренное в нем отвер‐
стие для вентиля с вентилем
шины.
Установите колпачки колесных гаек.
Установите центральную
крышку на колеса с литыми ди‐
сками.

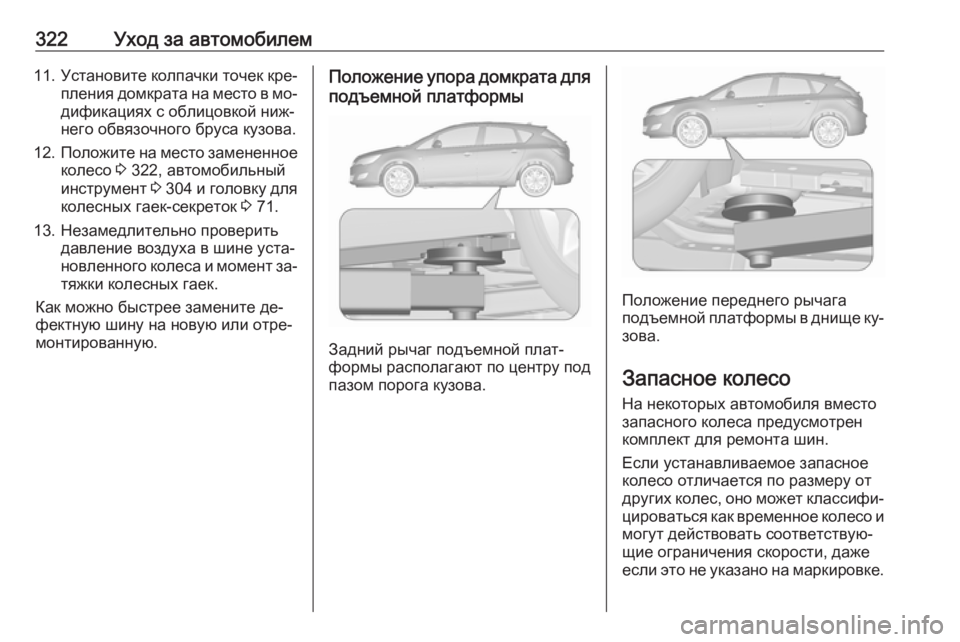

322Уход за автомобилем11.Установите колпачки точек кре‐
пления домкрата на место в мо‐ дификациях с облицовкой ниж‐
него обвязочного бруса кузова.
12. Положите на место замененное
колесо 3 322, автомобильный
инструмент 3 304 и головку для
колесных гаек-секреток 3 71.
13. Незамедлительно проверить давление воздуха в шине уста‐
новленного колеса и момент за‐
тяжки колесных гаек.
Как можно быстрее замените де‐
фектную шину на новую или отре‐
монтированную.Положение упора домкрата для
подъемной платформы
Задний рычаг подъемной плат‐
формы располагают по центру под пазом порога кузова.
Положение переднего рычага
подъемной платформы в днище ку‐
зова.
Запасное колесо
На некоторых автомобиля вместо
запасного колеса предусмотрен
комплект для ремонта шин.
Если устанавливаемое запасное
колесо отличается по размеру от
других колес, оно может классифи‐ цироваться как временное колесо и
могут действовать соответствую‐
щие ограничения скорости, даже если это не указано на маркировке.

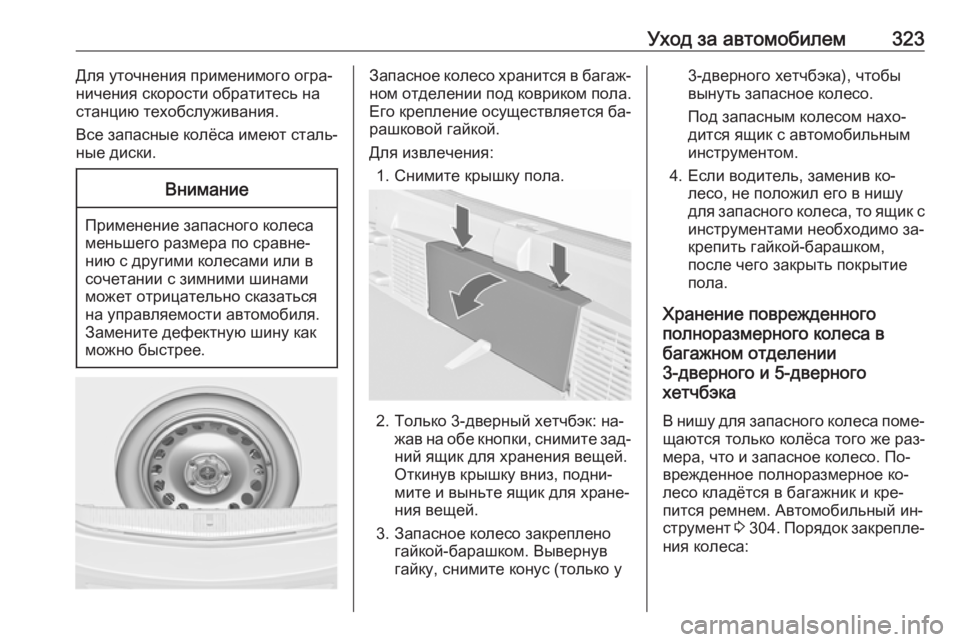

Уход за автомобилем323Для уточнения применимого огра‐
ничения скорости обратитесь на
станцию техобслуживания.
Все запасные колёса имеют сталь‐
ные диски.Внимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Запасное колесо хранится в багаж‐
ном отделении под ковриком пола.
Его крепление осуществляется ба‐ рашковой гайкой.
Для извлечения: 1. Снимите крышку пола.
2. Только 3-дверный хетчбэк: на‐ жав на обе кнопки, снимите зад‐
ний ящик для хранения вещей.
Откинув крышку вниз, подни‐
мите и выньте ящик для хране‐
ния вещей.
3. Запасное колесо закреплено гайкой-барашком. Вывернув
гайку, снимите конус (только у
3-дверного хетчбэка), чтобы
вынуть запасное колесо.
Под запасным колесом нахо‐
дится ящик с автомобильным
инструментом.
4. Если водитель, заменив ко‐ лесо, не положил его в нишу
для запасного колеса, то ящик с инструментами необходимо за‐
крепить гайкой-барашком,
после чего закрыть покрытие
пола.
Хранение поврежденного
полноразмерного колеса в
багажном отделении
3-дверного и 5-дверного
хетчбэка
В нишу для запасного колеса поме‐
щаются только колёса того же раз‐ мера, что и запасное колесо. По‐
врежденное полноразмерное ко‐
лесо кладётся в багажник и кре‐
пится ремнем. Автомобильный ин‐
струмент 3 304 . Порядок закрепле‐
ния колеса:

324Уход за автомобилем1. Разместить колесо наружнойчастью вверх ближе к одной из
боковых стенок багажного отде‐
ления.
2. Продеть петлю на конце кре‐ пежного ремня в проушину спе‐
реди с соответствующей сто‐
роны.
3. Вставить крючок на конце кре‐ пежного ремня в петлю на дру‐
гом его конце и натянуть ре‐
мень так, чтобы он был надежно
прикреплен к проушине.
4. Ввести крепежный ремень между спицами колесного
диска, как показано на рисунке.
5. Установить крюк на заднюю проушину крепежного ремня.
6. Натянуть крепежный ремень с помощью пряжки.
9 Опасность
Если в багажное отделение уло‐
жено поврежденное полнораз‐
мерное колесо, обязательно
сложите и закрепите подголов‐
ники задних сидений, прежде
чем трогаться в путь.
Хранение поврежденного
полноразмерного колеса в
нише для запасного колеса
спортивного универсала и
4-дверного нотчбэкаАвтомобили, снабженные полно‐
размерным запасным колесом:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.

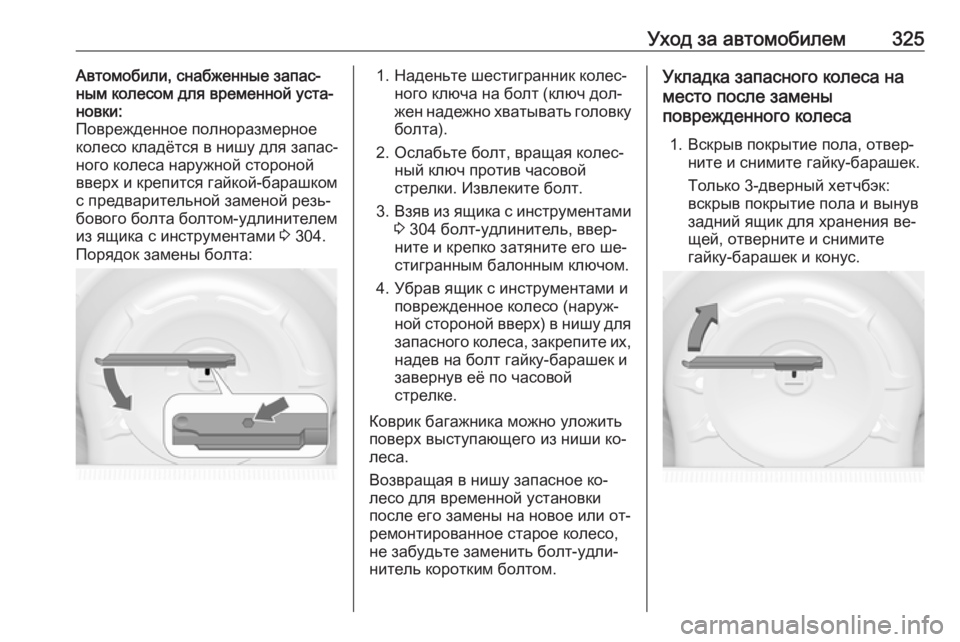

Уход за автомобилем325Автомобили, снабженные запас‐ным колесом для временной уста‐
новки:
Поврежденное полноразмерное
колесо кладётся в нишу для запас‐ ного колеса наружной стороной
вверх и крепится гайкой-барашком
с предварительной заменой резь‐
бового болта болтом-удлинителем
из ящика с инструментами 3 304.
Порядок замены болта:1. Наденьте шестигранник колес‐ ного ключа на болт (ключ дол‐
жен надежно хватывать головку
болта).
2. Ослабьте болт, вращая колес‐ ный ключ против часовой
стрелки. Извлеките болт.
3. Взяв из ящика с инструментами
3 304 болт-удлинитель, ввер‐
ните и крепко затяните его ше‐
стигранным балонным ключом.
4. Убрав ящик с инструментами и поврежденное колесо (наруж‐
ной стороной вверх) в нишу для запасного колеса, закрепите их,
надев на болт гайку-барашек и
завернув её по часовой
стрелке.
Коврик багажника можно уложить
поверх выступающего из ниши ко‐
леса.
Возвращая в нишу запасное ко‐
лесо для временной установки
после его замены на новое или от‐
ремонтированное старое колесо,
не забудьте заменить болт-удли‐
нитель коротким болтом.Укладка запасного колеса на
место после замены
поврежденного колеса
1. Вскрыв покрытие пола, отвер‐ ните и снимите гайку-барашек.
Только 3-дверный хетчбэк:
вскрыв покрытие пола и вынув
задний ящик для хранения ве‐
щей, отверните и снимите
гайку-барашек и конус.

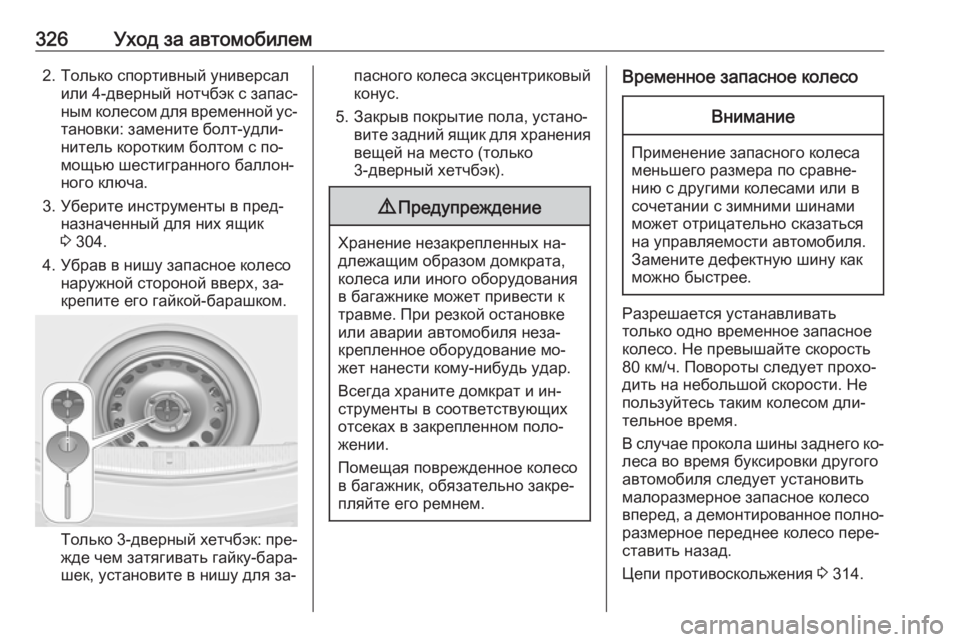

326Уход за автомобилем2. Только спортивный универсалили 4-дверный нотчбэк с запас‐
ным колесом для временной ус‐
тановки: замените болт-удли‐
нитель коротким болтом с по‐
мощью шестигранного баллон‐
ного ключа.
3. Уберите инструменты в пред‐ назначенный для них ящик
3 304.
4. Убрав в нишу запасное колесо наружной стороной вверх, за‐
крепите его гайкой-барашком.
Только 3-дверный хетчбэк: пре‐
жде чем затягивать гайку-бара‐
шек, установите в нишу для за‐
пасного колеса эксцентриковый конус.
5. Закрыв покрытие пола, устано‐ вите задний ящик для хранения
вещей на место (только
3-дверный хетчбэк).9 Предупреждение
Хранение незакрепленных на‐
длежащим образом домкрата,
колеса или иного оборудования
в багажнике может привести к
травме. При резкой остановке
или аварии автомобиля неза‐
крепленное оборудование мо‐ жет нанести кому-нибудь удар.
Всегда храните домкрат и ин‐
струменты в соответствующих
отсеках в закрепленном поло‐ жении.
Помещая поврежденное колесо
в багажник, обязательно закре‐
пляйте его ремнем.
Временное запасное колесоВнимание
Применение запасного колеса
меньшего размера по сравне‐
нию с другими колесами или в сочетании с зимними шинами
может отрицательно сказаться
на управляемости автомобиля.
Замените дефектную шину как
можно быстрее.
Разрешается устанавливать
только одно временное запасное
колесо. Не превышайте скорость
80 км/ч. Повороты следует прохо‐
дить на небольшой скорости. Не
пользуйтесь таким колесом дли‐
тельное время.
В случае прокола шины заднего ко‐ леса во время буксировки другого
автомобиля следует установить
малоразмерное запасное колесо
вперед, а демонтированное полно‐ размерное переднее колесо пере‐
ставить назад.
Цепи противоскольжения 3 314.
