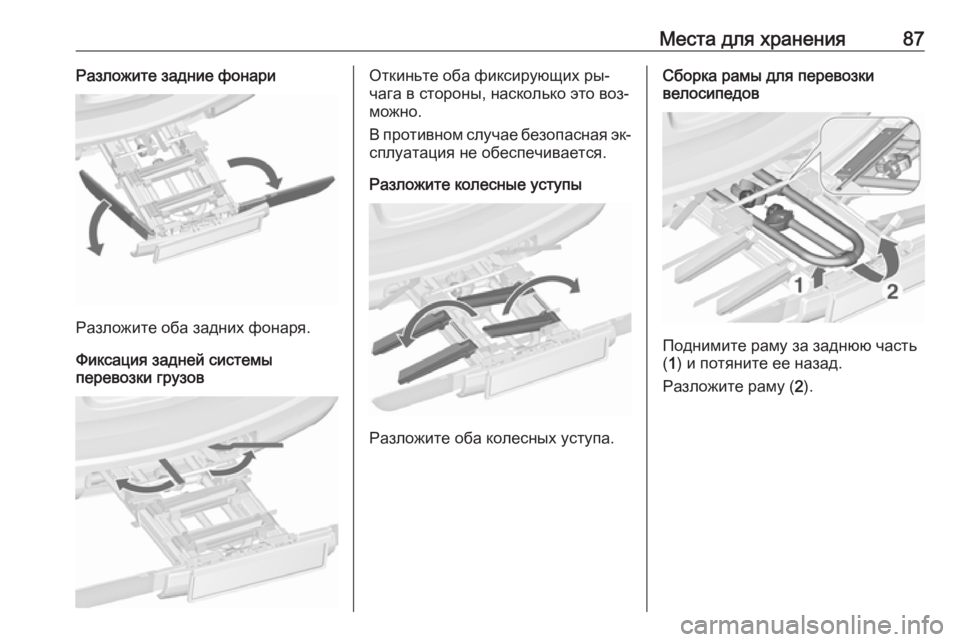

Места для хранения87Разложите задние фонари
Разложите оба задних фонаря.
Фиксация задней системы
перевозки грузов
Откиньте оба фиксирующих ры‐
чага в стороны, насколько это воз‐ можно.
В противном случае безопасная эк‐
сплуатация не обеспечивается.
Разложите колесные уступы
Разложите оба колесных уступа.
Сборка рамы для перевозки
велосипедов
Поднимите раму за заднюю часть
( 1 ) и потяните ее назад.
Разложите раму ( 2).

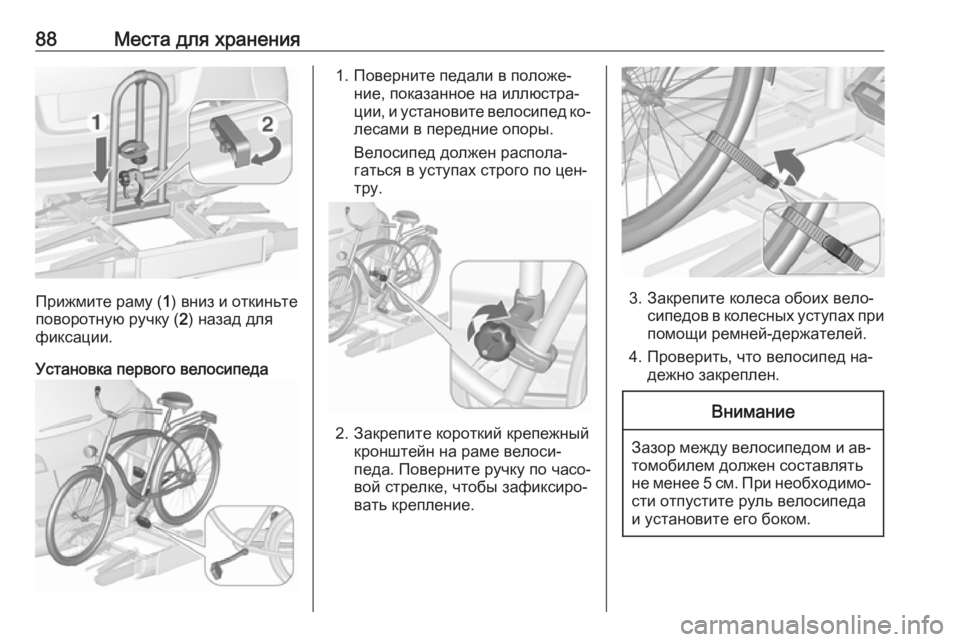

88Места для хранения
Прижмите раму (1) вниз и откиньте
поворотную ручку ( 2) назад для
фиксации.
Установка первого велосипеда
1. Поверните педали в положе‐ ние, показанное на иллюстра‐
ции, и установите велосипед ко‐
лесами в передние опоры.
Велосипед должен распола‐
гаться в уступах строго по цен‐
тру.
2. Закрепите короткий крепежный кронштейн на раме велоси‐
педа. Поверните ручку по часо‐
вой стрелке, чтобы зафиксиро‐
вать крепление.
3. Закрепите колеса обоих вело‐ сипедов в колесных уступах при
помощи ремней-держателей.
4. Проверить, что велосипед на‐ дежно закреплен.
Внимание
Зазор между велосипедом и ав‐томобилем должен составлять
не менее 5 см. При необходимо‐
сти отпустите руль велосипеда
и установите его боком.

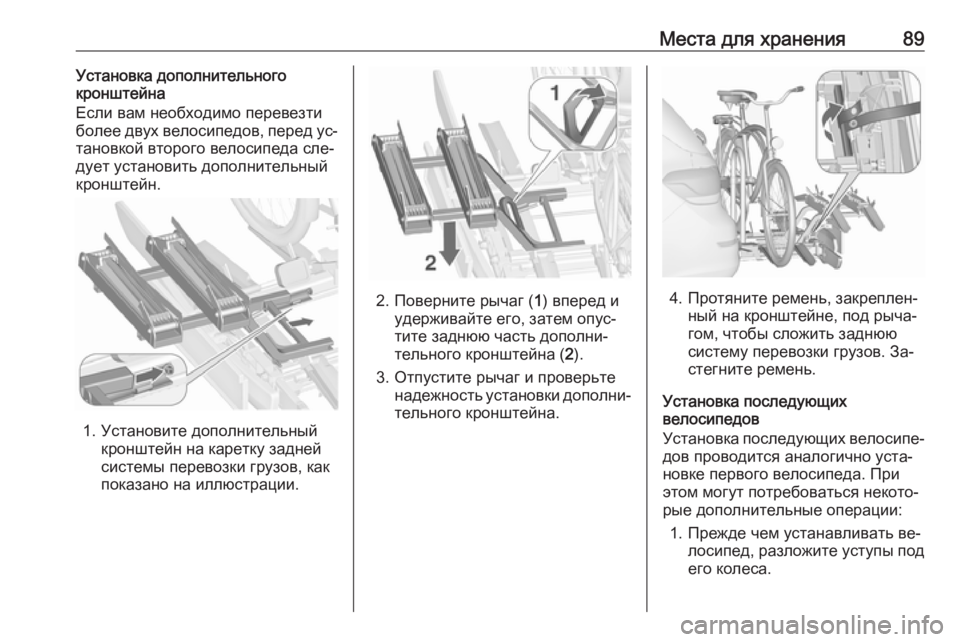

Места для хранения89Установка дополнительного
кронштейна
Если вам необходимо перевезти более двух велосипедов, перед ус‐ тановкой второго велосипеда сле‐
дует установить дополнительный кронштейн.
1. Установите дополнительный кронштейн на каретку задней
системы перевозки грузов, как
показано на иллюстрации.
2. Поверните рычаг ( 1) вперед и
удерживайте его, затем опус‐
тите заднюю часть дополни‐
тельного кронштейна ( 2).
3. Отпустите рычаг и проверьте надежность установки дополни‐
тельного кронштейна.4. Протяните ремень, закреплен‐ ный на кронштейне, под рыча‐
гом, чтобы сложить заднюю
систему перевозки грузов. За‐
стегните ремень.
Установка последующих
велосипедов
Установка последующих велосипе‐
дов проводится аналогично уста‐
новке первого велосипеда. При
этом могут потребоваться некото‐
рые дополнительные операции:
1. Прежде чем устанавливать ве‐ лосипед, разложите уступы подего колеса.

90Места для хранения2. Прежде чем устанавливать ве‐лосипед, переведите его пе‐
дали в необходимое положе‐
ние.
3. Устанавливая велосипеды на задней системе перевозки гру‐
зов, разворачивайте их пооче‐
редно в одну и в другую сто‐
рону.
4. Выравнивайте каждый следую‐ щий велосипед по ранее уста‐
новленному. Ступицы колес ве‐ лосипедов не должны касаться
друг друга.
5. Закрепляйте велосипеды с по‐ мощью крепежных кронштей‐
нов и ремней так же, как и пер‐
вый велосипед. Крепежные
кронштейны необходимо уста‐
навливать параллельно друг
другу.
Для установки второго велоси‐
педа следует использовать
длинный крепежный крон‐
штейн.
Для установки третьего велоси‐
педа следует использовать
длинный дополнительный кре‐
пежный кронштейн.
Для установки четвертого вело‐
сипеда следует использовать
короткий дополнительный кре‐
пежный кронштейн. Кронштейн
крепится между рамами треть‐
его и четвертого велосипедов.
6. Дополнительно закрепите оба колеса четвертого велосипеда
в колесных держателях при по‐ мощи хомутов.

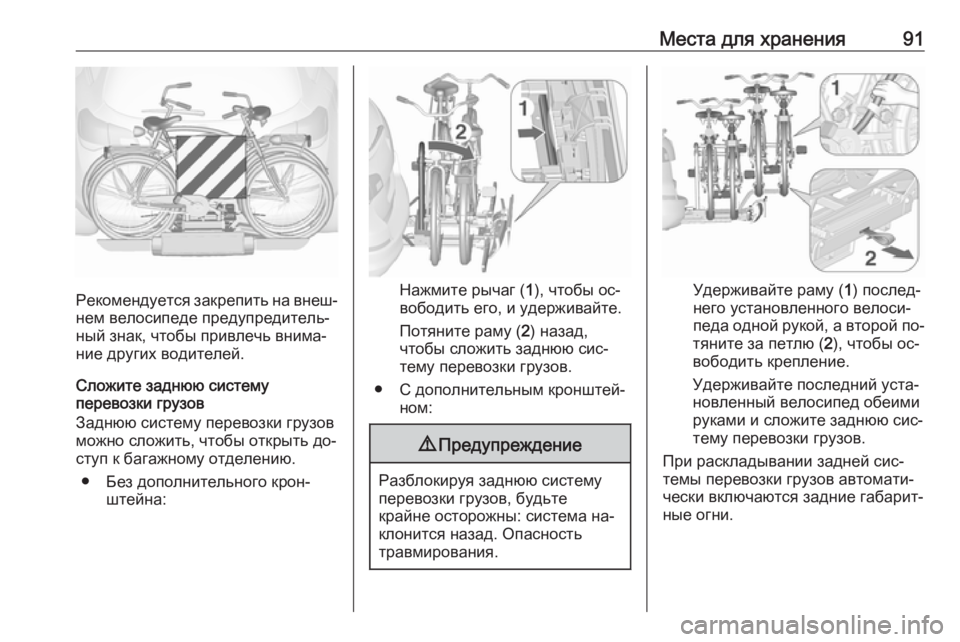

Места для хранения91
Рекомендуется закрепить на внеш‐нем велосипеде предупредитель‐
ный знак, чтобы привлечь внима‐
ние других водителей.
Сложите заднюю систему
перевозки грузов
Заднюю систему перевозки грузов
можно сложить, чтобы открыть до‐
ступ к багажному отделению.
● Без дополнительного крон‐ штейна:Нажмите рычаг ( 1), чтобы ос‐
вободить его, и удерживайте.
Потяните раму ( 2) назад,
чтобы сложить заднюю сис‐ тему перевозки грузов.
● С дополнительным кронштей‐ ном:
9Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму ( 1) послед‐
него установленного велоси‐
педа одной рукой, а второй по‐
тяните за петлю ( 2), чтобы ос‐
вободить крепление.
Удерживайте последний уста‐
новленный велосипед обеими
руками и сложите заднюю сис‐
тему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐ чески включаются задние габарит‐
ные огни.

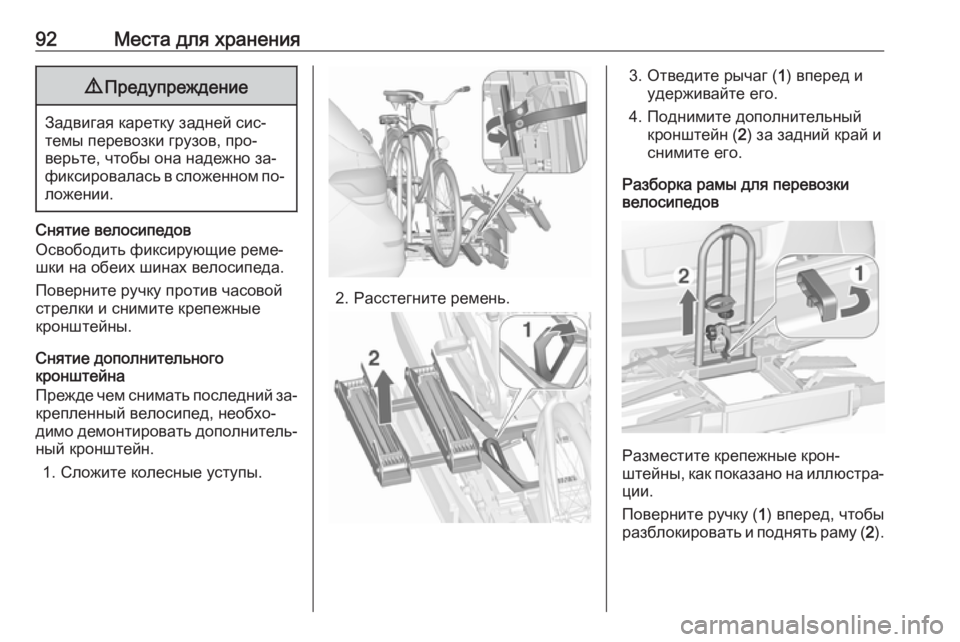

92Места для хранения9Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Поверните ручку против часовойстрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
Прежде чем снимать последний за‐
крепленный велосипед, необхо‐ димо демонтировать дополнитель‐ ный кронштейн.
1. Сложите колесные уступы.
2. Расстегните ремень.
3. Отведите рычаг ( 1) вперед и
удерживайте его.
4. Поднимите дополнительный кронштейн ( 2) за задний край и
снимите его.
Разборка рамы для перевозки
велосипедов
Разместите крепежные крон‐
штейны, как показано на иллюстра‐
ции.
Поверните ручку ( 1) вперед, чтобы
разблокировать и поднять раму ( 2).

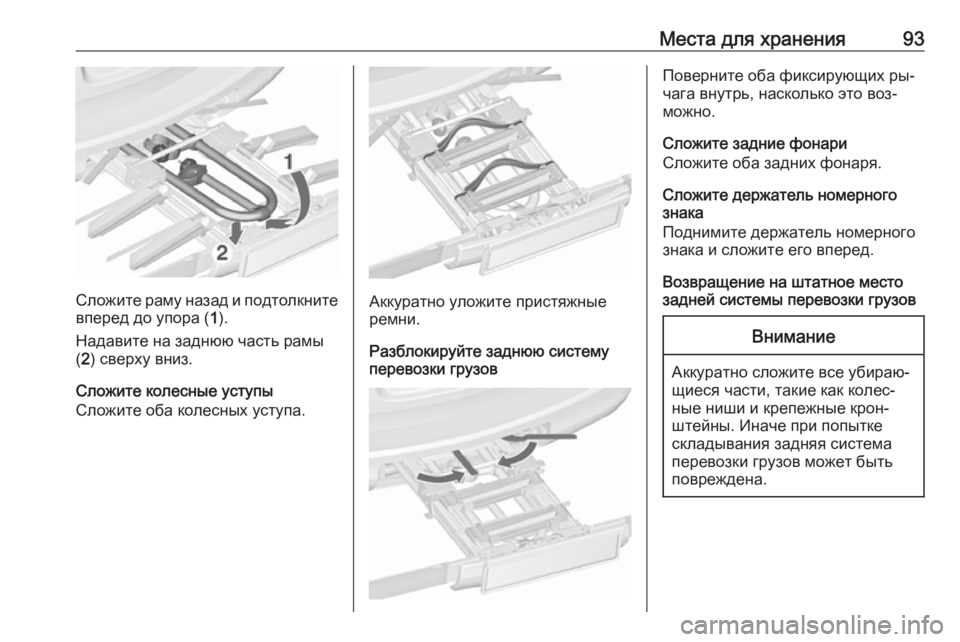

Места для хранения93
Сложите раму назад и подтолкните
вперед до упора ( 1).
Надавите на заднюю часть рамы
( 2 ) сверху вниз.
Сложите колесные уступы
Сложите оба колесных уступа.Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь, насколько это воз‐
можно.
Сложите задние фонари
Сложите оба задних фонаря.
Сложите держатель номерного
знака
Поднимите держатель номерного
знака и сложите его вперед.
Возвращение на штатное место
задней системы перевозки грузовВнимание
Аккуратно сложите все убираю‐
щиеся части, такие как колес‐
ные ниши и крепежные крон‐
штейны. Иначе при попытке
складывания задняя система
перевозки грузов может быть
повреждена.

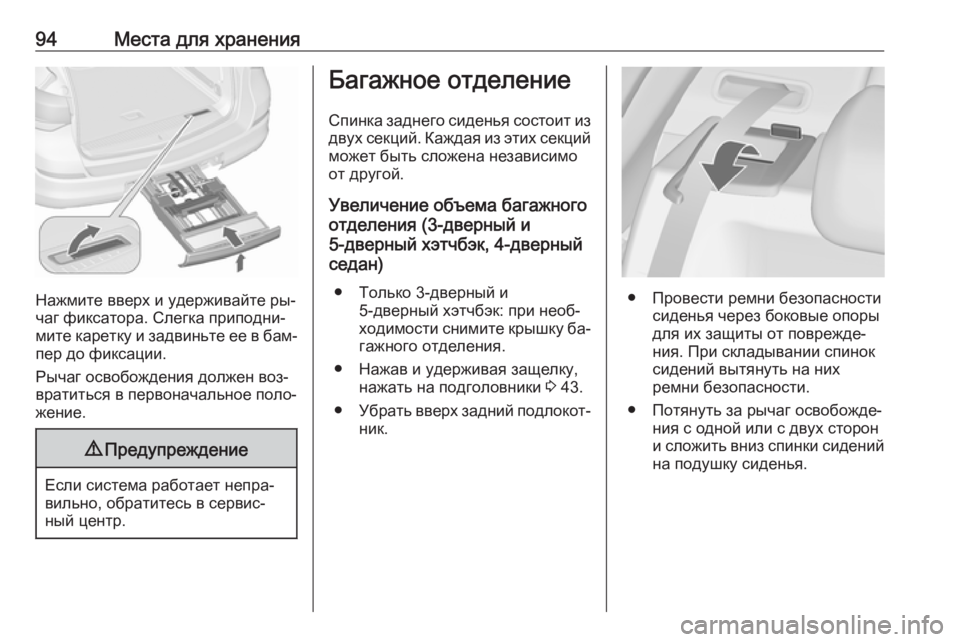

94Места для хранения
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐
ный центр.
Багажное отделение
Спинка заднего сиденья состоит из
двух секций. Каждая из этих секций может быть сложена независимоот другой.
Увеличение объема багажного
отделения (3-дверный и
5-дверный хэтчбэк, 4-дверный
седан)
● Только 3-дверный и 5-дверный хэтчбэк: при необ‐
ходимости снимите крышку ба‐
гажного отделения.
● Нажав и удерживая защелку, нажать на подголовники 3 43.
● Убрать вверх задний подлокот‐
ник.
● Провести ремни безопасности сиденья через боковые опоры
для их защиты от поврежде‐
ния. При складывании спинок
сидений вытянуть на них
ремни безопасности.
● Потянуть за рычаг освобожде‐ ния с одной или с двух сторон
и сложить вниз спинки сидений на подушку сиденья.
