2016.5 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Места для хранения103Внимание
Запрещается опускать регули‐
руемую по высоте крышку в по‐
ложение 1 на автомобилях, обо‐
рудованных суб-НЧ громкогово‐ рителем. Суб-НЧ громкоговори‐
тель может быть поврежден.
Примечание
● Если крышка установлена в по‐
ложение 2 или 3, свободное
пространство между задней
крышкой пола и регулируемой
по высоте крышкой можно ис‐
пользовать как отсек для хра‐
нения вещей.
● Регулируемую по высоте крышку можно поднять и при‐
крепить крючками с крепежной
стропой, если она установлена в положение 1 или 2.
● Когда крышка установлена в
положение 2 и спинки заднего
сиденья сложены вперед, в ба‐ гажнике образуется почти пло‐
ская поверхность для грузов.
● Открывание боковых крышек (например, для замены ламп
фонарей заднего хода) воз‐
можно, только если регулируе‐ мая по высоте крышка устано‐влена в положение 1 или 2.Внимание
Регулируемая по высоте
крышка способна выдержать
груз не более 100 кг.
Крышка пола багажного
отделения (спортивный
универсал)
Поднимите крышку пола багажного
отделения, потянув за ручку. Сло‐
жите крышку и поместите ее за за‐
дними сиденьями.
Пространство под крышкой пола
багажного отделения можно пере‐
городить с помощью разделитель‐
ного бруса.

104Места для хранения

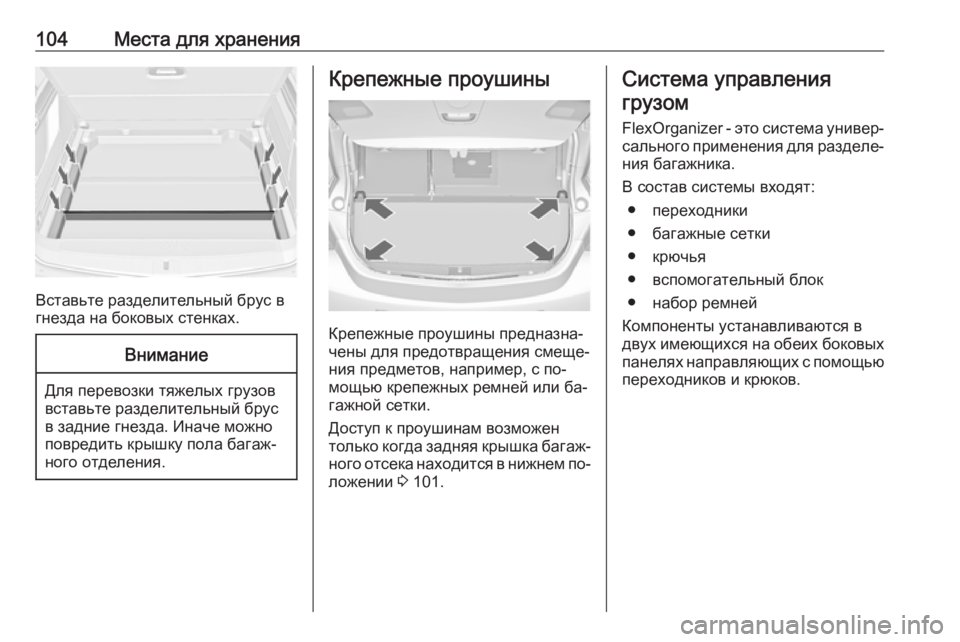

Вставьте разделительный брус в
гнезда на боковых стенках.
Внимание
Для перевозки тяжелых грузов
вставьте разделительный брус
в задние гнезда. Иначе можно
повредить крышку пола багаж‐
ного отделения.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Доступ к проушинам возможен
только когда задняя крышка багаж‐ ного отсека находится в нижнем по‐
ложении 3 101.
Система управления
грузом
FlexOrganizer - это система универ‐
сального применения для разделе‐ ния багажника.
В состав системы входят: ● переходники
● багажные сетки
● крючья
● вспомогательный блок
● набор ремней
Компоненты устанавливаются в
двух имеющихся на обеих боковых
панелях направляющих с помощью переходников и крюков.

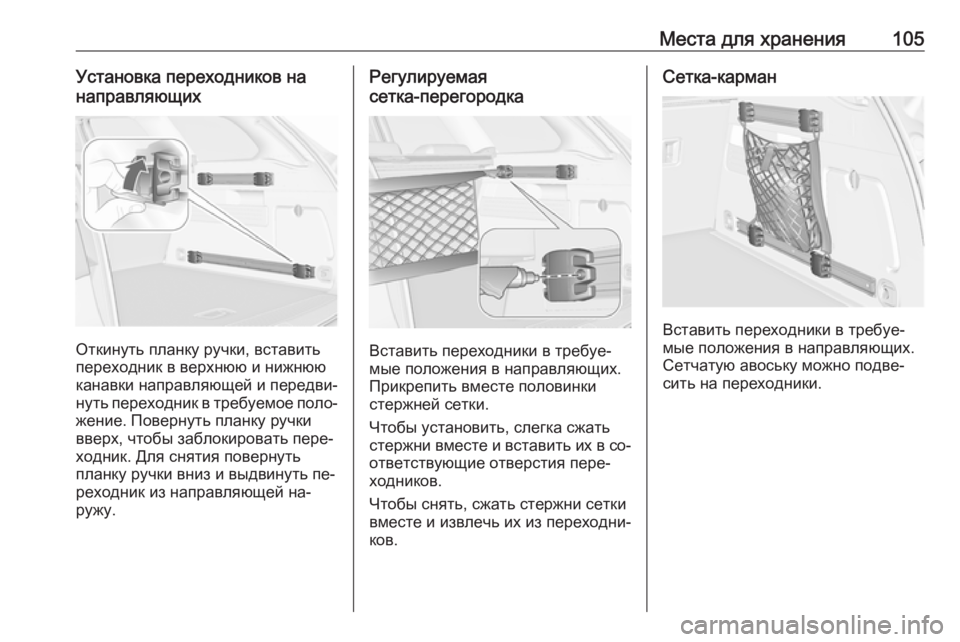

Места для хранения105Установка переходников на
направляющих
Откинуть планку ручки, вставить
переходник в верхнюю и нижнюю
канавки направляющей и передви‐
нуть переходник в требуемое поло‐ жение. Повернуть планку ручки
вверх, чтобы заблокировать пере‐
ходник. Для снятия повернуть
планку ручки вниз и выдвинуть пе‐
реходник из направляющей на‐
ружу.
Регулируемая
сетка-перегородка
Вставить переходники в требуе‐
мые положения в направляющих. Прикрепить вместе половинки
стержней сетки.
Чтобы установить, слегка сжать стержни вместе и вставить их в со‐
ответствующие отверстия пере‐
ходников.
Чтобы снять, сжать стержни сетки
вместе и извлечь их из переходни‐
ков.
Сетка-карман
Вставить переходники в требуе‐
мые положения в направляющих. Сетчатую авоську можно подве‐
сить на переходники.

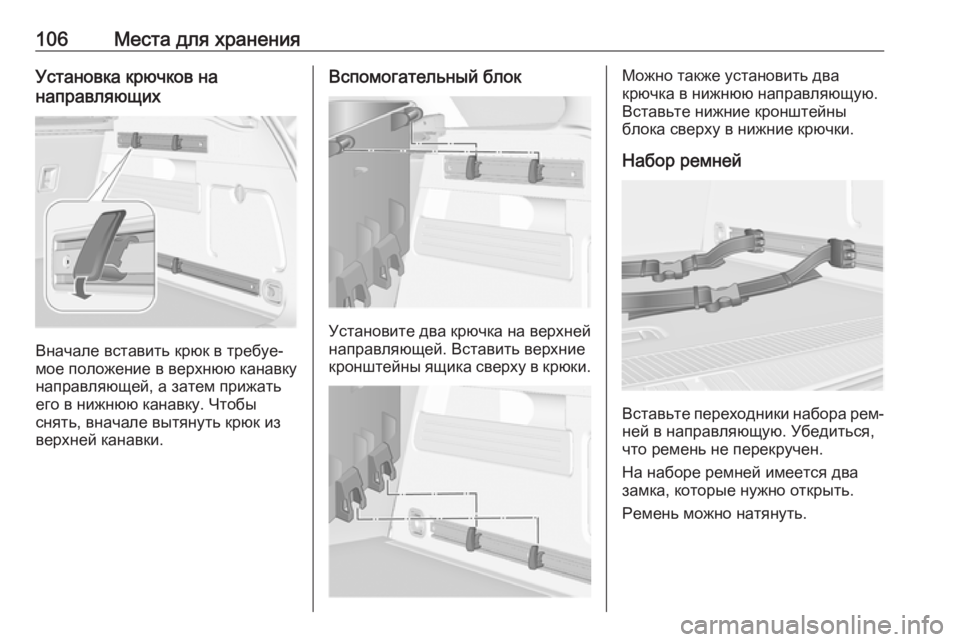

106Места для храненияУстановка крючков на
направляющих
Вначале вставить крюк в требуе‐
мое положение в верхнюю канавку
направляющей, а затем прижать
его в нижнюю канавку. Чтобы
снять, вначале вытянуть крюк из
верхней канавки.
Вспомогательный блок
Установите два крючка на верхней
направляющей. Вставить верхние кронштейны ящика сверху в крюки.
Можно также установить два
крючка в нижнюю направляющую.
Вставьте нижние кронштейны
блока сверху в нижние крючки.
Набор ремней
Вставьте переходники набора рем‐
ней в направляющую. Убедиться,
что ремень не перекручен.
На наборе ремней имеется два
замка, которые нужно открыть.
Ремень можно натянуть.

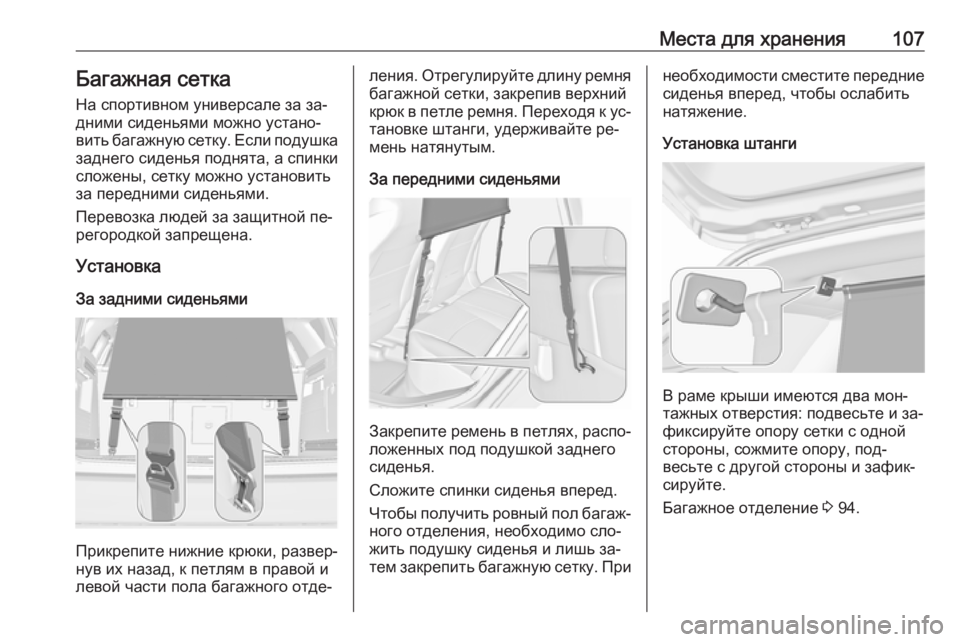

Места для хранения107Багажная сетка
На спортивном универсале за за‐
дними сиденьями можно устано‐
вить багажную сетку. Если подушка
заднего сиденья поднята, а спинки
сложены, сетку можно установить
за передними сиденьями.
Перевозка людей за защитной пе‐
регородкой запрещена.
Установка
За задними сиденьями
Прикрепите нижние крюки, развер‐
нув их назад, к петлям в правой и
левой части пола багажного отде‐
ления. Отрегулируйте длину ремня
багажной сетки, закрепив верхний
крюк в петле ремня. Переходя к ус‐
тановке штанги, удерживайте ре‐
мень натянутым.
За передними сиденьями
Закрепите ремень в петлях, распо‐
ложенных под подушкой заднего
сиденья.
Сложите спинки сиденья вперед. Чтобы получить ровный пол багаж‐ ного отделения, необходимо сло‐
жить подушку сиденья и лишь за‐
тем закрепить багажную сетку. При
необходимости сместите передние сиденья вперед, чтобы ослабить
натяжение.
Установка штанги
В раме крыши имеются два мон‐
тажных отверстия: подвесьте и за‐ фиксируйте опору сетки с одной
стороны, сожмите опору, под‐
весьте с другой стороны и зафик‐
сируйте.
Багажное отделение 3 94.

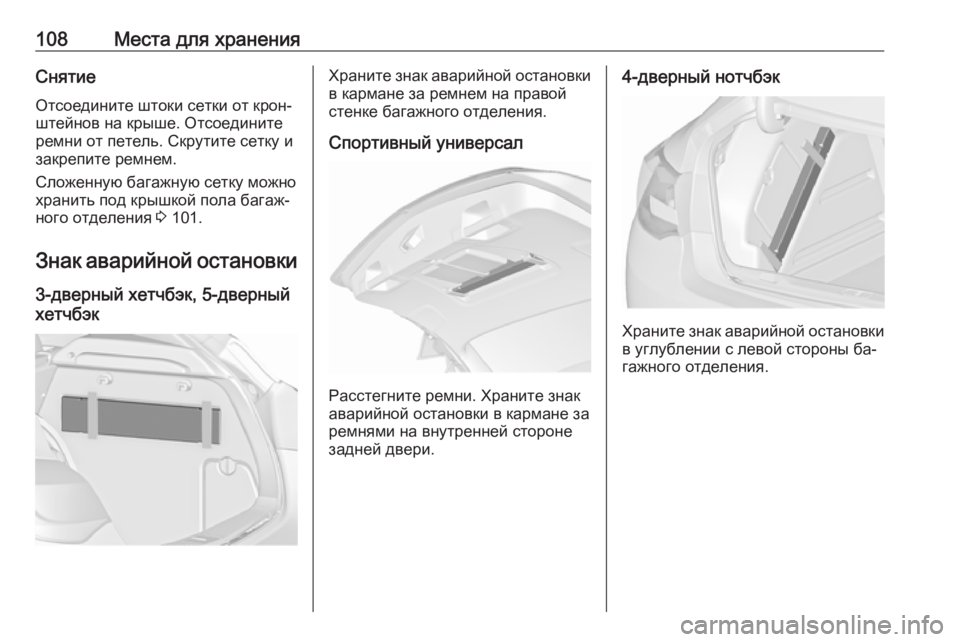

108Места для храненияСнятиеОтсоедините штоки сетки от крон‐
штейнов на крыше. Отсоедините
ремни от петель. Скрутите сетку и
закрепите ремнем.
Сложенную багажную сетку можно
хранить под крышкой пола багаж‐
ного отделения 3 101.
Знак аварийной остановки
3-дверный хетчбэк, 5-дверный
хетчбэкХраните знак аварийной остановки
в кармане за ремнем на правой
стенке багажного отделения.
Спортивный универсал
Расстегните ремни. Храните знак
аварийной остановки в кармане за
ремнями на внутренней стороне
задней двери.
4-дверный нотчбэк
Храните знак аварийной остановки
в углублении с левой стороны ба‐
гажного отделения.

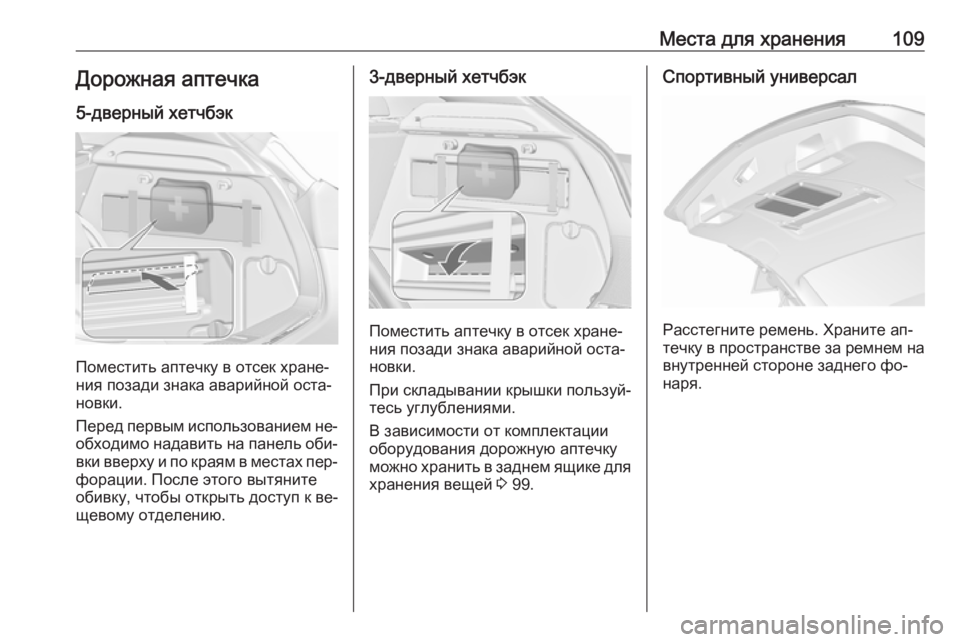

Места для хранения109Дорожная аптечка
5-дверный хетчбэк
Поместить аптечку в отсек хране‐
ния позади знака аварийной оста‐
новки.
Перед первым использованием не‐
обходимо надавить на панель оби‐ вки вверху и по краям в местах пер‐
форации. После этого вытяните обивку, чтобы открыть доступ к ве‐
щевому отделению.
3-дверный хетчбэк
Поместить аптечку в отсек хране‐
ния позади знака аварийной оста‐
новки.
При складывании крышки пользуй‐
тесь углублениями.
В зависимости от комплектации
оборудования дорожную аптечку
можно хранить в заднем ящике для хранения вещей 3 99.
Спортивный универсал
Расстегните ремень. Храните ап‐
течку в пространстве за ремнем на
внутренней стороне заднего фо‐
наря.

110Места для хранения4-дверный нотчбэк
Храните аптечку первой помощи в
кармане за сеткой с правой сто‐ роны багажного отделения.
Багажник,
устанавливаемый на крыше
Багажник на крыше
В целях безопасности и во избежа‐ ние повреждения крыши рекомен‐
дуется использовать на крыше спе‐
циально утвержденный багажник.
Более подробную информацию
можно получить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.
Установка багажника на крыше
Отсоединить крышку каждой мон‐
тажной точки с помощью монеты.5-дверный хэтчбек, 4-дверный
нотчбэк
3-дверный хетчбэк
