2016.5 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

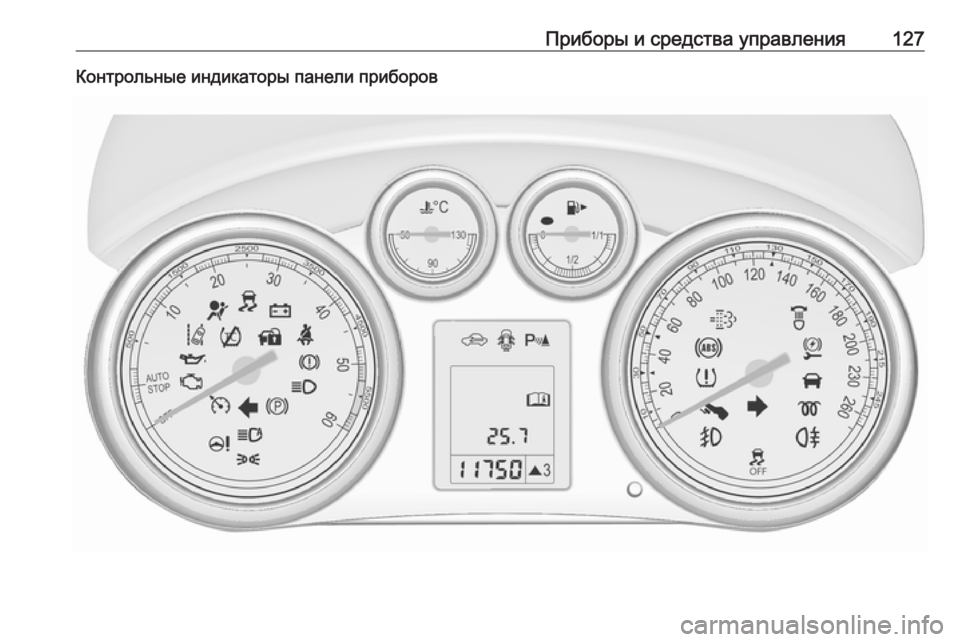

Приборы и средства управления127Контрольные индикаторы панели приборов

128Приборы и средства управленияКонтрольные индикаторы на
центральной консоли
Обзор
OУказатель поворота 3 129XИндикатор напоминания о
непристегнутых ремнях
безопасности 3 129vПодушки безопасности и
натяжители ремней безопас‐
ности 3 129VОтключение подушки
безопасности 3 130pСистема зарядки 3 130ZСигнализатор неисправности
3 130gИндикатор срока очередного
технического обслуживания
3 131RТормозная система и сцеп‐
ление 3 131-Выжмите педаль 3 131mЭлектромеханический стоя‐
ночный тормоз 3 132jНеисправность электромеха‐
нического стояночного
тормоза 3 132uАнтиблокировочная
тормозная система (ABS)
3 132[Переключение на повы‐
шенную передачу 3 132cСервоусилитель рулевого
управления 3 133)Предупреждение о выходе за
пределы полосы движения
3 133rУльтразвуковая система
облегчения парковки 3 133nЭлектронная система дина‐
мической стабилизации
отключена 3 133bЭлектронная система дина‐
мической стабилизации и
система контроля тягового
усилия 3 133kСистема контроля тягового
усилия выключена 3 134!Предварительный подогрев
3 134%Сажевый фильтр дизельного
двигателя 3 134wСистема контроля давления в
шинах 3 134IДавление моторного масла
3 135iНизкий уровень топлива
3 135dИммобилайзер 3 135#Пониженная мощность двига‐
теля 3 1368Наружное освещение 3 136CДальний свет 3 136

Приборы и средства управления129lАвтоматическое переклю‐
чение дальнего света фар
3 136fСистема адаптивных фар
3 136>Противотуманная фара
3 136rЗадний противотуманный
фонарь 3 136GНизкий уровень омывающей
жидкости 3 136mКруиз-контроль 3 137 / Адап‐
тивный круиз-контроль
3 137AВпереди обнаружен автомо‐
биль 3 137hОткрыта дверь 3 137
Указатель поворота
Загорается или мигает зеленым
светом O.
Кратковременно загорается Включены стояночные огни.
Мигание
Включены сигналы поворота или
аварийная световая сигнализация.
Частое мигание: выход из строя
лампы указателя поворотов или со‐ ответствующего предохранителя,
выход из строя лампы указателя
поворотов прицепа.
Замена ламп 3 278, предохрани‐
телей 3 297.
Указатели поворота 3 173.
Напоминание о ремне безопасности
Напоминание о необходимости
пристегнуть ремни
безопасности на передних
сиденьях
X для сиденья водителя светится
или мигает красным.
Индикатор k сиденья переднего
пассажира светится или мигает
красным светом, если сиденье за‐
нято.Светится
После включения зажигания до
пристегивания ремня безопас‐
ности сиденья.
Мигание
После запуска двигателя в течение
максимум 100 секунд до пристеги‐
вания ремня безопасности си‐
денья.
Надувные подушкибезопасности и
натяжители ремнейбезопасности
Загорается красным светом v.
При включении зажигания индика‐ тор горит в течение примерно че‐
тырех секунд. Если он не заго‐
рается, не гаснет через четыре се‐
кунды или загорается во время
движения, это указывает на неис‐
правность системы надувных поду‐
шек безопасности. Обратитесь за

130Приборы и средства управленияпомощью на станцию техобслужи‐
вания. Надувные подушки безопас‐
ности и преднатяжители ремней
безопасности могут не сработать
при аварии.
На срабатывание преднатяжите‐
лей ремней безопасности или на‐
дувных подушек безопасности ука‐
зывает горящий индикатор v.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Преднатяжители ремней безопас‐
ности, система надувных подушек
безопасности 3 56, 3 60.
Отключение надувной подушки безопасности
V горит желтым светом.
Загорается примерно на 60 секунд
после включения зажигания. Воз‐
душная подушка безопасности пе‐
реднего пассажира включена.
* горит желтым светом.
Воздушная подушка безопасности
переднего пассажира выключена 3 63.9 Опасность
Существует смертельная опас‐
ность для ребенка в детском
кресле безопасности при одно‐
временном срабатывании на‐
дувной подушки безопасности
переднего пассажира.
Существует смертельная опас‐
ность для взрослого пассажира, если надувная подушка без‐
опасности переднего пасса‐
жира не работает.
Система зарядки
Загорается красным светом p.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателе
Остановиться, остановить двига‐тель. Аккумуляторная батарея ав‐
томобиля не заряжается. Может
быть нарушено охлаждение двига‐ теля. Работа усилителя рулевого
управления может быть неэффект‐
ивна. Обратитесь за помощью в
сервис-центр.
Сигнализатор
неисправности
Z горит или мигает желтым све‐
том.
Загорается при включении зажига‐ ния и выключается вскоре после
запуска двигателя.

Приборы и средства управления131Включение при работающем
двигателе
Неисправность системы снижения
токсичности отработавших газов.
Возможно, превышены допусти‐
мые пределы параметров отрабо‐
тавших газов. Немедленно обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Мигание при работающем
двигателе
Неисправность, которая может
привести к повреждению катализа‐
тора. Уменьшите давление на пе‐
даль акселератора, пока мигание
не прекратится. Немедленно обра‐ титесь за помощью на станцию тех‐ обслуживания.
Индикатор приближения очередного техническогообслуживания
g горит желтым светом.
Кроме того, отображается преду‐
преждающее сообщение или пре‐
дупреждающий код.Автомобилю требуется техниче‐
ское обслуживание.
Обратитесь за помощью на стан‐
цию техобслуживания.
Информационные сообщения
3 145.
Тормозная система и сцепление
Загорается красным светом R.
Уровень рабочей жидкости при‐
вода тормозной системы и сцепле‐
ния ниже минимального допусти‐
мого 3 275.9 Предупреждение
Остановитесь. Не продолжайте
движение. Проконсультируй‐
тесь на станции техобслужива‐ ния.
Горит после включения зажигания
при включенном механическом
стояночном тормозе 3 208.
Выжмите педаль
- горит или мигает желтым све‐
том.
Непрерывное горение Нужно нажать педаль тормоза,
чтобы отпустить электрический
стояночный тормоз 3 208.
Чтобы в режиме автоматической
остановки и пуска двигателя снова
запустить двигатель, необходимо
выжать педаль сцепления. Сис‐
тема автоматической остановки и пуска двигателя 3 196.
Мигание
Чтобы запустить двигатель, необ‐
ходимо выжать педаль сцепления
3 19, 3 194.
В некоторых модификациях в ин‐
формационном дисплее водителя
отображается указание "выжать
педаль" 3 145.

132Приборы и средства управленияЭлектрический
стояночный тормоз
m загорается или мигает красным
светом.
Светится
Электрический стояночный тормоз
затянут 3 208.
Мигание Электрический стояночный тормоз
затянут не полностью или выклю‐
чен. Включите зажигание, нажмите
педаль тормоза и попытайтесь вы‐
полнить сброс системы, сначала освободив, а затем затянув элек‐
трический стояночный тормоз.
Если m продолжит мигать, не воз‐
обновляйте движение и обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Неисправность
электрического
стояночного тормоза
j горит или мигает желтым светом.Светится
Эффективность электрического
стояночного тормоза снижена
3 208.
Мигание
Электрический стояночный тормоз
в сервисном режиме. Для сброса
необходимо остановить автомо‐
биль, включить и отключить стоя‐
ночный тормоз.9 Предупреждение
Немедленно обратитесь на
станцию техобслуживания для устранения неисправности.
Антиблокировочная
тормозная система (ABS)
u горит желтым светом.
Загорается на несколько секунд
после включения зажигания. Сис‐
тема готова к работе, когда инди‐
катор гаснет.
Если индикатор не гаснет спустя
несколько секунд или горит во
время движения, это означает не‐
исправность системы ABS. Тор‐
мозная система продолжает функ‐
ционировать, но без ABS.
Антиблокировочная тормозная
система 3 208.
Переключение на повышенную передачу
Если для экономии топлива реко‐
мендуется переключение на более высокую передачу, загорается зе‐
леный индикатор [ или в инфор‐
мационном центре водителя ото‐
бражается символ R с указанием
номера следующей более высокой
передачи.
В некоторых модификациях инди‐
кация переключения передач
всплывает на дисплее информа‐
ционного центра водителя в полно‐
экранном режиме.
Система подсказок водителю
EcoFlex 3 149.

Приборы и средства управления133Усилитель рулевого
управления
c горит желтым светом.
Горит при снижении
эффективности усилителя
рулевого управления
Эффективность работы усилителя
рулевого управления снижена в ре‐
зультате перегрева. После того как система остынет, индикатор погас‐
нет.
Система автоматической оста‐
новки и пуска двигателя 3 196.
Горит при отключении
усилителя рулевого
управления
Сбой в работе усилителя рулевого
управления. Проконсультируйтесь
на станции техобслуживания.Предупреждение о
выходе за пределыполосы движения
Индикатор ) горит зеленым или
мигает желтым светом.
Горит зеленым светом
Система включена и готова к ра‐
боте.
Мигает желтым светом Система распознала непреднаме‐
ренный выход за пределы полосы
движения.
Ультразвуковая система помощи при парковке
r горит желтым светом.
Неисправность в системе
или
Неисправность в результате попа‐
дания на датчики грязи, льда или снега
илиПомехи от внешних источников
ультразвука. Как только источник
помех будет устранен, система за‐
работает нормально.
Устраните причину неисправности
системы на станции техобслужива‐ ния.
Ультразвуковая система помощи при парковке 3 237.
Электронная система динамической
стабилизации отключена
n горит желтым светом.
Система выключается.
Электронная системадинамическойстабилизации и контроля тягового усилия
b горит или мигает желтым светом.

134Приборы и средства управленияСветитсяОбнаружена неисправность сис‐
темы. Можно продолжить поездку.
Однако в зависимости от состоя‐
ния дорожного полотна может сни‐
зиться устойчивость.
Устраните причину неисправности
на станции техобслуживания.
Мигание Система активно вмешивается в
процесс управления. Мощность
двигателя может упасть, и автомо‐
биль может притормаживаться ав‐
томатически.
Электронная система динамиче‐
ской стабилизации (ESC) 3 212,
система контроля тягового усилия
(TC) 3 211.
Система контроля тягового усилия отключена
k горит желтым светом.
Система выключается.Предварительный
подогрев
! горит желтым светом.
Включен предварительный подо‐
грев. Включается только при пони‐
женной температуре наружного
воздуха.
Сажевый фильтр
дизельного двигателя
% горит или мигает желтым све‐
том.
Требуется чистка сажевого
фильтра дизельного двигателя.
Продолжайте движение, пока ин‐
дикатор % не погаснет. По возмож‐
ности не следует доводить частоту
вращения коленчатого вала двига‐ теля до величины ниже
2000 об/мин.
Непрерывное горение Сажевый фильтр дизельного дви‐
гателя заполнен. Незамедли‐
тельно следует начать процесс
очистки.Мигание
Достигнут максимальный уровеньзасорения фильтра. Во избежание
повреждения двигателя следует
незамедлительно начать процесс
очистки.
Сажевый фильтр дизельного дви‐
гателя 3 200, система автомати‐
ческой остановки и пуска двига‐
теля 3 196.
Система контроля давления в шинах
w горит или мигает желтым све‐
том.
Светится
Падение давления в шине. Немед‐
ленно остановитесь и проверьте
давление в шинах.
