2016.5 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Уход за автомобилем303

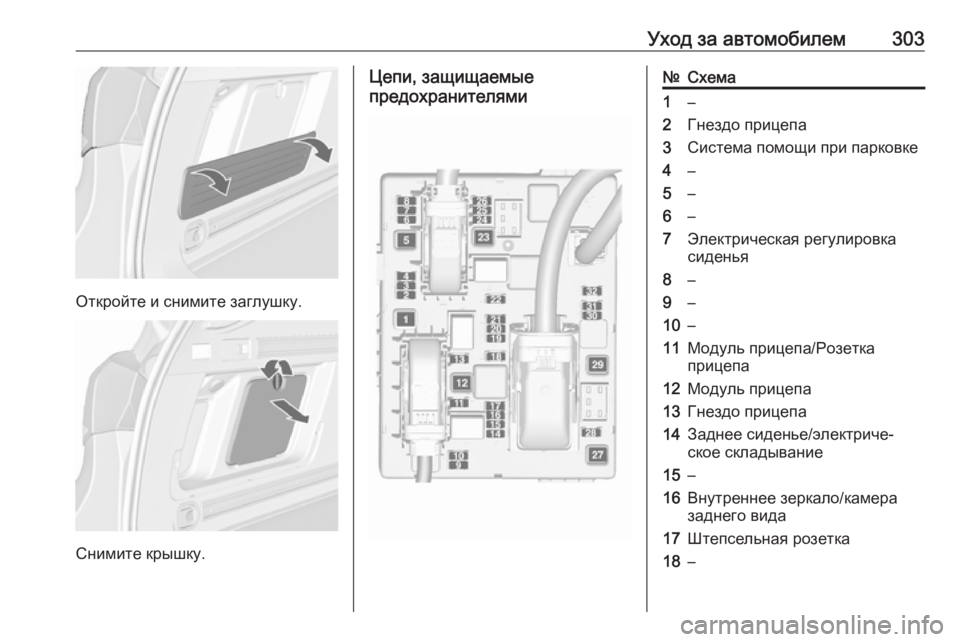

Откройте и снимите заглушку.
Снимите крышку.
Цепи, защищаемые
предохранителями№Схема1–2Гнездо прицепа3Система помощи при парковке4–5–6–7Электрическая регулировка
сиденья8–9–10–11Модуль прицепа/Розетка
прицепа12Модуль прицепа13Гнездо прицепа14Заднее сиденье/электриче‐
ское складывание15–16Внутреннее зеркало/камера
заднего вида17Штепсельная розетка18–

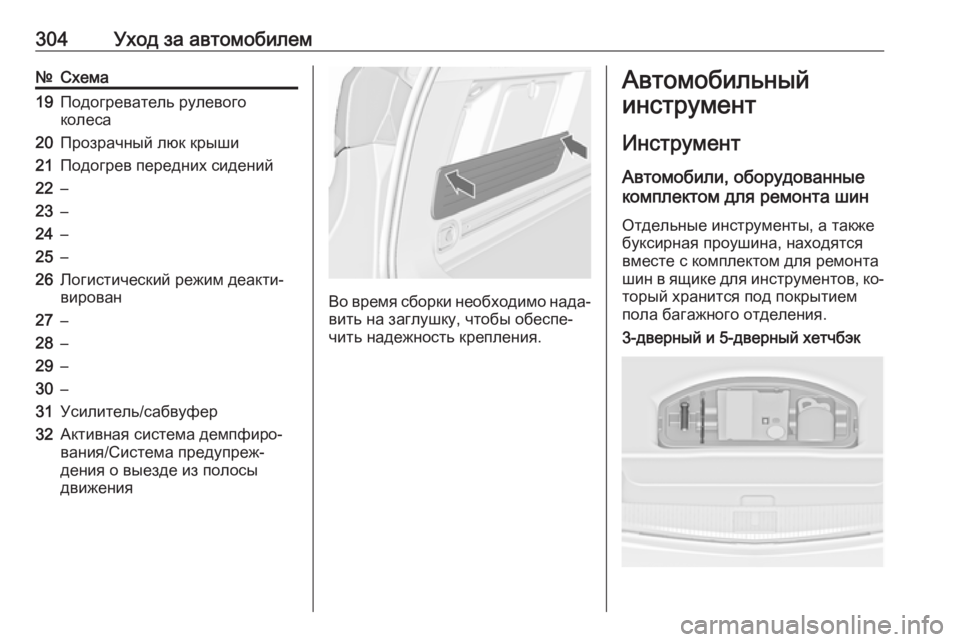

304Уход за автомобилем№Схема19Подогреватель рулевого
колеса20Прозрачный люк крыши21Подогрев передних сидений22–23–24–25–26Логистический режим деакти‐
вирован27–28–29–30–31Усилитель/сабвуфер32Активная система демпфиро‐
вания/Система предупреж‐
дения о выезде из полосы
движения
Во время сборки необходимо нада‐
вить на заглушку, чтобы обеспе‐
чить надежность крепления.
Автомобильный
инструмент
Инструмент Автомобили, оборудованные
комплектом для ремонта шин
Отдельные инструменты, а также буксирная проушина, находятся
вместе с комплектом для ремонта
шин в ящике для инструментов, ко‐
торый хранится под покрытием
пола багажного отделения.3-дверный и 5-дверный хетчбэк

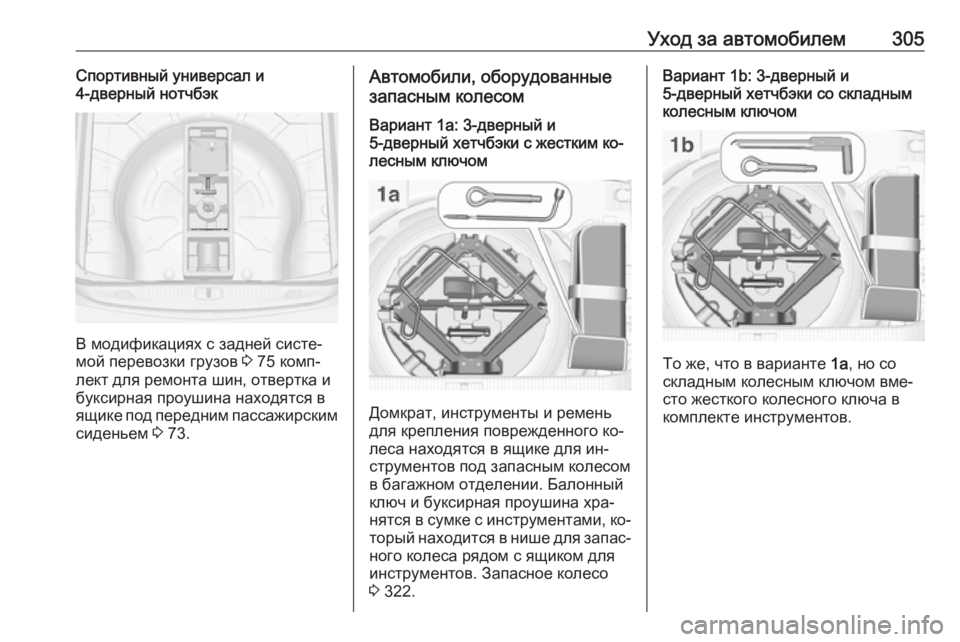

Уход за автомобилем305Спортивный универсал и
4-дверный нотчбэк
В модификациях с задней систе‐
мой перевозки грузов 3 75 комп‐
лект для ремонта шин, отвертка и
буксирная проушина находятся в
ящике под передним пассажирским
сиденьем 3 73.
Автомобили, оборудованные
запасным колесомВариант 1a: 3-дверный и
5-дверный хетчбэки с жестким ко‐
лесным ключом
Домкрат, инструменты и ремень
для крепления поврежденного ко‐
леса находятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и буксирная проушина хра‐
нятся в сумке с инструментами, ко‐
торый находится в нише для запас‐ ного колеса рядом с ящиком для
инструментов. Запасное колесо
3 322.
Вариант 1b: 3-дверный и
5-дверный хетчбэки со складным
колесным ключом
То же, что в варианте 1a, но со
складным колесным ключом вме‐
сто жесткого колесного ключа в комплекте инструментов.

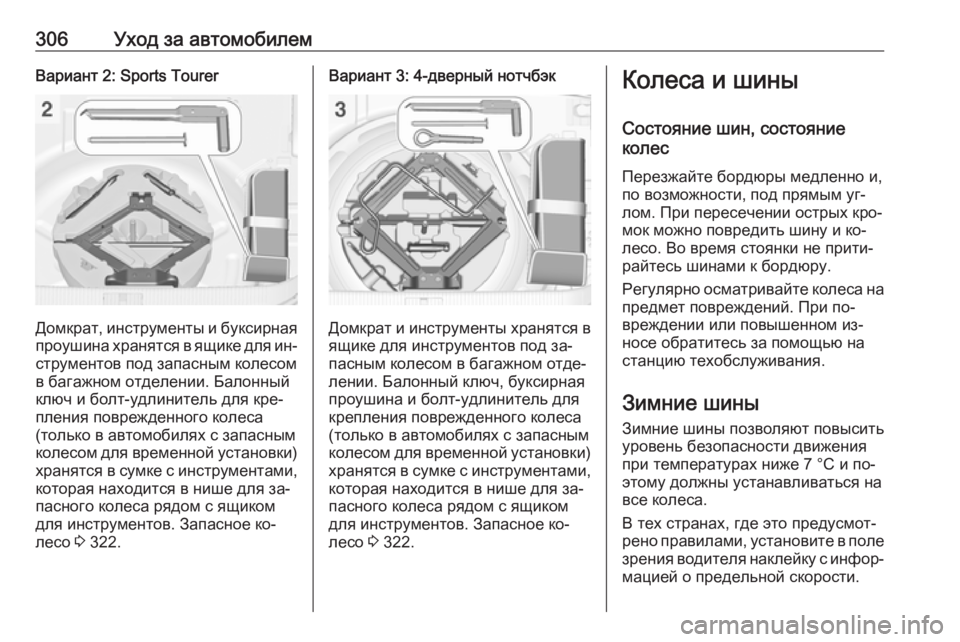

306Уход за автомобилемВариант 2: Sports Tourer
Домкрат, инструменты и буксирная
проушина хранятся в ящике для ин‐
струментов под запасным колесом
в багажном отделении. Балонный
ключ и болт-удлинитель для кре‐ пления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 322.
Вариант 3: 4-дверный нотчбэк
Домкрат и инструменты хранятся в
ящике для инструментов под за‐
пасным колесом в багажном отде‐
лении. Балонный ключ, буксирная
проушина и болт-удлинитель для
крепления поврежденного колеса
(только в автомобилях с запасным
колесом для временной установки) хранятся в сумке с инструментами, которая находится в нише для за‐
пасного колеса рядом с ящиком
для инструментов. Запасное ко‐
лесо 3 322.
Колеса и шины
Состояние шин, состояние
колес
Перезжайте бордюры медленно и,
по возможности, под прямым уг‐
лом. При пересечении острых кро‐
мок можно повредить шину и ко‐
лесо. Во время стоянки не прити‐
райтесь шинами к бордюру.
Регулярно осматривайте колеса на
предмет повреждений. При по‐
вреждении или повышенном из‐
носе обратитесь за помощью на
станцию техобслуживания.
Зимние шины Зимние шины позволяют повысить
уровень безопасности движения при температурах ниже 7 °C и по‐
этому должны устанавливаться на
все колеса.
В тех странах, где это предусмот‐
рено правилами, установите в поле зрения водителя наклейку с инфор‐мацией о предельной скорости.

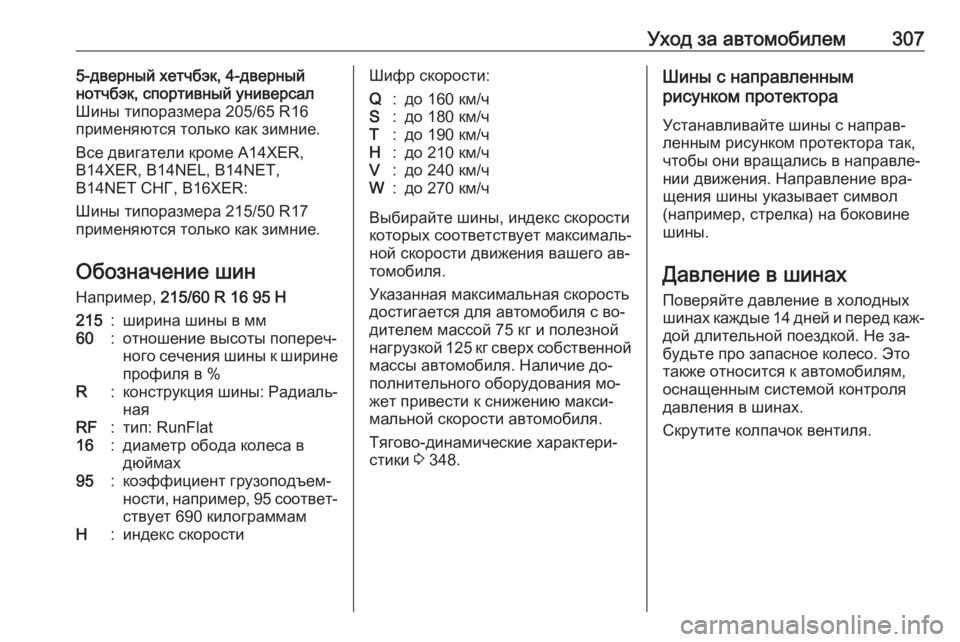

Уход за автомобилем3075-дверный хетчбэк, 4-дверный
нотчбэк, спортивный универсал
Шины типоразмера 205/65 R16
применяются только как зимние.
Все двигатели кроме A14XER,
B14XER, B14NEL, B14NET,
B14NET СНГ, B16XER:
Шины типоразмера 215/50 R17
применяются только как зимние.
Обозначение шин
Например, 215/60 R 16 95 H215:ширина шины в мм60:отношение высоты попереч‐
ного сечения шины к ширине
профиля в %R:конструкция шины: Радиаль‐ наяRF:тип: RunFlat16:диаметр обода колеса в
дюймах95:коэффициент грузоподъем‐
ности, например, 95 соответ‐
ствует 690 килограммамH:индекс скоростиШифр скорости:Q:до 160 км/чS:до 180 км/чT:до 190 км/чH:до 210 км/чV:до 240 км/чW:до 270 км/ч
Выбирайте шины, индекс скорости
которых соответствует максималь‐ ной скорости движения вашего ав‐
томобиля.
Указанная максимальная скорость
достигается для автомобиля с во‐
дителем массой 75 кг и полезной
нагрузкой 125 кг сверх собственной массы автомобиля. Наличие до‐
полнительного оборудования мо‐
жет привести к снижению макси‐ мальной скорости автомобиля.
Тягово-динамические характери‐
стики 3 348.
Шины с направленным
рисунком протектора
Устанавливайте шины с направ‐
ленным рисунком протектора так, чтобы они вращались в направле‐
нии движения. Направление вра‐
щения шины указывает символ
(например, стрелка) на боковине
шины.
Давление в шинах
Поверяйте давление в холодных
шинах каждые 14 дней и перед каж‐ дой длительной поездкой. Не за‐
будьте про запасное колесо. Это
также относится к автомобилям,
оснащенным системой контроля
давления в шинах.
Скрутите колпачок вентиля.

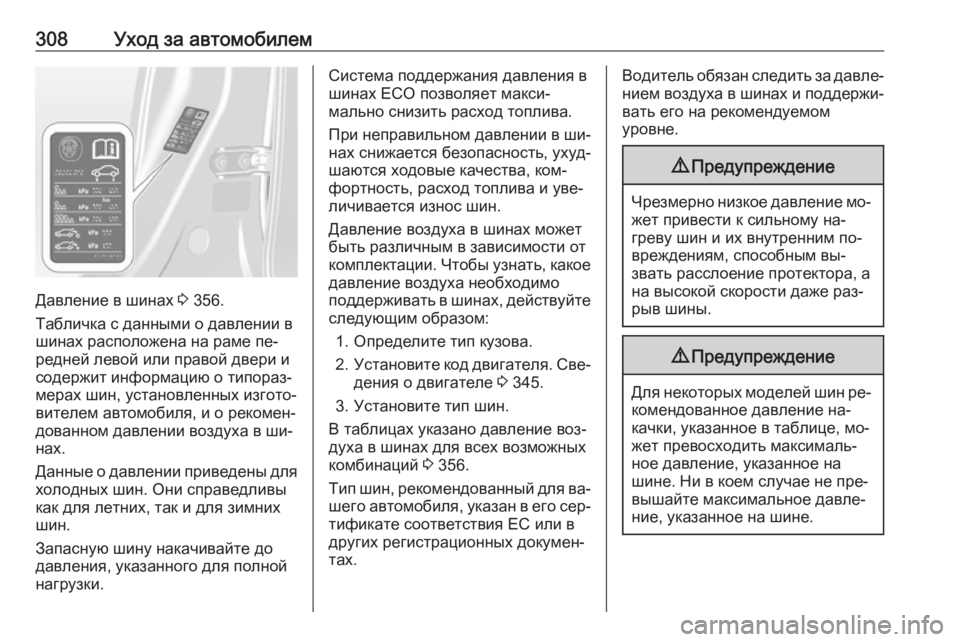

308Уход за автомобилем
Давление в шинах 3 356.
Табличка с данными о давлении в
шинах расположена на раме пе‐
редней левой или правой двери и
содержит информацию о типораз‐
мерах шин, установленных изгото‐
вителем автомобиля, и о рекомен‐
дованном давлении воздуха в ши‐
нах.
Данные о давлении приведены для
холодных шин. Они справедливы
как для летних, так и для зимних
шин.
Запасную шину накачивайте до
давления, указанного для полной
нагрузки.
Система поддержания давления в
шинах ECO позволяет макси‐
мально снизить расход топлива.
При неправильном давлении в ши‐
нах снижается безопасность, ухуд‐
шаются ходовые качества, ком‐
фортность, расход топлива и уве‐
личивается износ шин.
Давление воздуха в шинах может
быть различным в зависимости от
комплектации. Чтобы узнать, какое давление воздуха необходимо
поддерживать в шинах, действуйте
следующим образом:
1. Определите тип кузова.
2. Установите код двигателя. Све‐
дения о двигателе 3 345.
3. Установите тип шин.
В таблицах указано давление воз‐ духа в шинах для всех возможных
комбинаций 3 356.
Тип шин, рекомендованный для ва‐ шего автомобиля, указан в его сер‐тификате соответствия ЕС или в
других регистрационных докумен‐
тах.Водитель обязан следить за давле‐
нием воздуха в шинах и поддержи‐ вать его на рекомендуемом
уровне.9 Предупреждение
Чрезмерно низкое давление мо‐
жет привести к сильному на‐
греву шин и их внутренним по‐
вреждениям, способным вы‐
звать расслоение протектора, а
на высокой скорости даже раз‐
рыв шины.
9 Предупреждение
Для некоторых моделей шин ре‐
комендованное давление на‐
качки, указанное в таблице, мо‐
жет превосходить максималь‐
ное давление, указанное на
шине. Ни в коем случае не пре‐
вышайте максимальное давле‐
ние, указанное на шине.

Уход за автомобилем309Если на автомобиле, оборудован‐
ном системой контроля давления в
шинах, необходимо увеличить или уменьшить давление в шинах,
предварительно выключите зажи‐
гание.
Зависимость от температуры Давление воздуха зависит от тем‐пературы шины. Во время движе‐
ния шина разогревается, и давле‐
ние в ней увеличивается. Давле‐
ние в шинах, указанное на на‐
клейке и в таблице с данными о да‐ влении в шинах, приводится для
температуры 20 °C.
При увеличении температуры на
10 °C давление возрастает почти
на 10 кПа. Это необходимо учиты‐ вать при проверке нагретых шин.
Давление, отображаемое на дис‐
плее информационного центра во‐
дителя, соответствует фактиче‐
скому давлению воздуха в шинах.
Падение этого значения после ох‐
лаждения шины не является при‐
знаком утечки воздуха.Система контроля
давления в шинах
Система контроля давления в ши‐
нах (TPMS) при скорости движения автомобиля выше определенного
предела ежеминутно проверяет
давление по всех четырех шинах.Внимание
Система контроля давления воздуха в шинах способна пред‐ упредить водителя только о сни‐жении давления в шинах, и ее
наличие не отменяет необходи‐
мости регулярного ухода за ши‐
нами.
Все колеса должны быть оснащены
датчиками давления, давление в
шинах должно отвечать паспорт‐
ным значениям.
Примечание
В странах, где наличие системы
контроля давления воздуха в ши‐
нах является обязательным, ис‐
пользование колес без датчиков
давления приведет к тому, что
сертификат одобрения типа
транспортного средства будет не‐ действителен.
Текущее давление шин отобража‐
ется в Меню информации
автомобиля на дисплее информа‐
ционного центра водителя.
Чтобы выбрать это меню, исполь‐
зуйте клавиши на рычаге указате‐
лей поворота.
Нажмите кнопку MENU, чтобы вы‐
брать Меню информации
автомобиля X .

310Уход за автомобилем
Поверните кольцо для выбора сис‐
темы контроля давления в шинах.
О состоянии системы и падении
давления водитель извещается по‐ средством предупреждающих со‐
общений, при этом на дисплее ин‐
формационного центра водителя
начинает мигать знак соответ‐
ствующей шины.
Предупреждения выводятся систе‐
мой с учетом температуры шин.В случае выявления падения дав‐
ления воздуха в шине загорится
сигнализатор w 3 134.
Если горит сигнализатор w, необ‐
ходимо как можно скорее остано‐
виться и довести давление воздуха
в шинах до рекомендуемого уровня 3 356.
Если w мигает в течение
60-90 секунд и затем загорается
постоянно, в системе имеется не‐
исправность. Проконсультируй‐
тесь на станции техобслуживания.
После накачки может потребо‐
ваться проехать некоторое время,
чтобы обновить значения давле‐
ния в шинах в информационном
центре водителя. В течение этого
времени может гореть w.
Если сигнализатор w горит при
низкой температуре и гаснет после того, как автомобиль пройдет ка‐
кое-то расстояние, это может сви‐
детельствовать о том, что давле‐
ние воздуха в шинах близко к кри‐
тически низкому уровню. Про‐
верьте давление в шинах.
Информационные сообщения
3 145.
Если необходимо увеличить или
уменьшить давление в шинах,
предварительно выключите зажи‐
гание.
Допускается устанавливать только
шины с датчиками давления. В про‐
тивном случае давление воздуха в
шинах не будет отображаться, а
сигнализатор w будет гореть по‐
стоянно.
Запасное колесо, а также времен‐
ное запасное колесо не комплек‐ туется датчиком давления. Сис‐
тема контроля давления в шинах
