2016.5 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

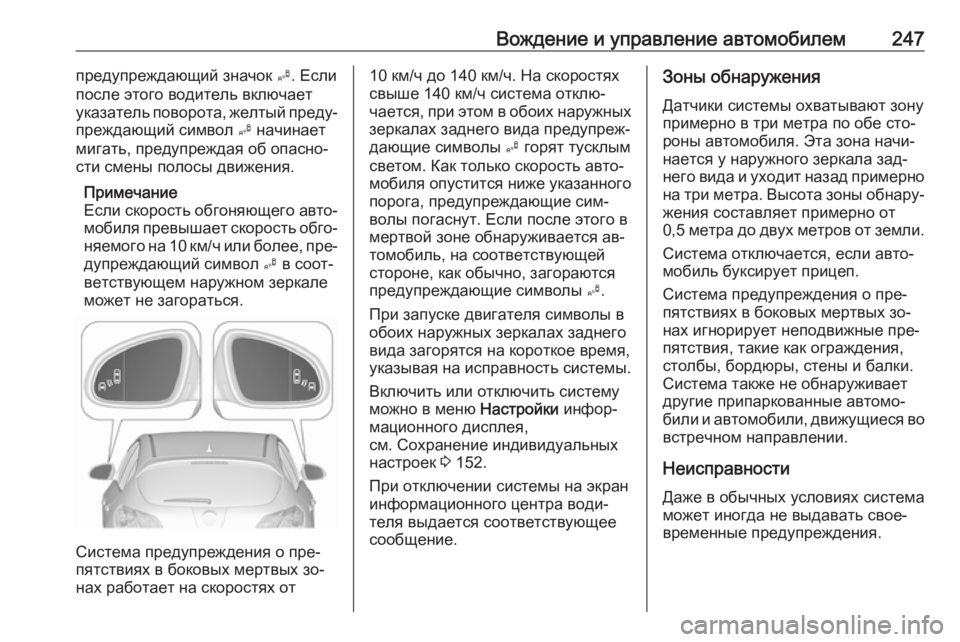

Вождение и управление автомобилем247предупреждающий значок B. Если
после этого водитель включает указатель поворота, желтый преду‐
преждающий символ B начинает
мигать, предупреждая об опасно‐
сти смены полосы движения.
Примечание
Если скорость обгоняющего авто‐
мобиля превышает скорость обго‐ няемого на 10 км/ч или более, пре‐
дупреждающий символ B в соот‐
ветствующем наружном зеркале
может не загораться.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах работает на скоростях от
10 км/ч до 140 км/ч. На скоростях
свыше 140 км/ч система отклю‐
чается, при этом в обоих наружных зеркалах заднего вида предупреж‐
дающие символы B горят тусклым
светом. Как только скорость авто‐ мобиля опустится ниже указанного
порога, предупреждающие сим‐
волы погаснут. Если после этого в
мертвой зоне обнаруживается ав‐
томобиль, на соответствующей
стороне, как обычно, загораются
предупреждающие символы B.
При запуске двигателя символы в
обоих наружных зеркалах заднего
вида загорятся на короткое время,
указывая на исправность системы.
Включить или отключить систему
можно в меню Настройки инфор‐
мационного дисплея,
см. Сохранение индивидуальных
настроек 3 152.
При отключении системы на экран
информационного центра води‐
теля выдается соответствующее
сообщение.Зоны обнаружения
Датчики системы охватывают зону
примерно в три метра по обе сто‐
роны автомобиля. Эта зона начи‐
нается у наружного зеркала зад‐
него вида и уходит назад примерно
на три метра. Высота зоны обнару‐
жения составляет примерно от
0,5 метра до двух метров от земли.
Система отключается, если авто‐
мобиль буксирует прицеп.
Система предупреждения о пре‐
пятствиях в боковых мертвых зо‐
нах игнорирует неподвижные пре‐
пятствия, такие как ограждения,
столбы, бордюры, стены и балки.
Система также не обнаруживает
другие припаркованные автомо‐
били и автомобили, движущиеся во
встречном направлении.
Неисправности Даже в обычных условиях системаможет иногда не выдавать свое‐
временные предупреждения.

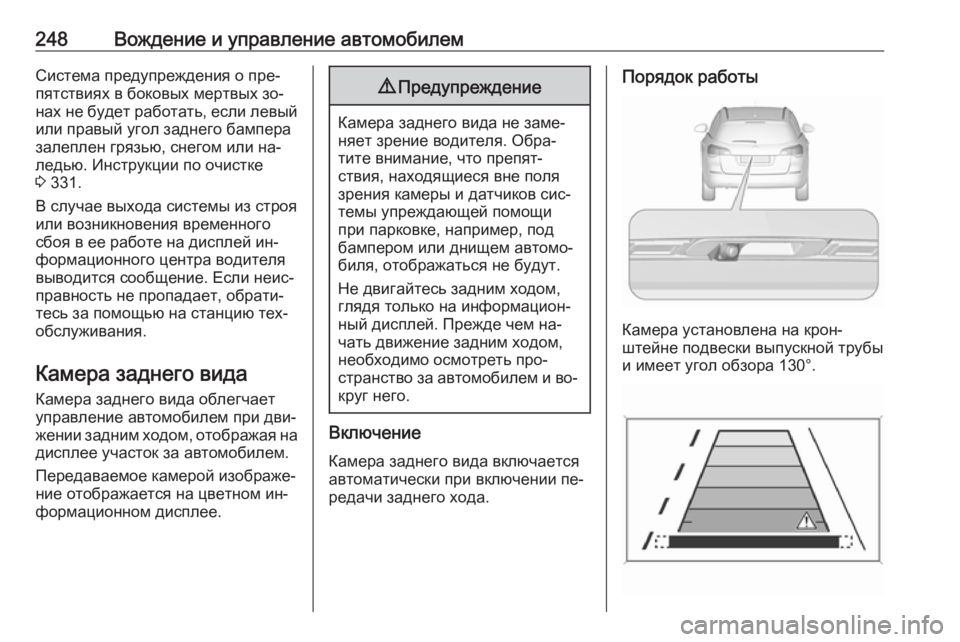

248Вождение и управление автомобилемСистема предупреждения о пре‐пятствиях в боковых мертвых зо‐
нах не будет работать, если левый или правый угол заднего бампера
залеплен грязью, снегом или на‐
ледью. Инструкции по очистке
3 331.
В случае выхода системы из строя
или возникновения временного
сбоя в ее работе на дисплей ин‐
формационного центра водителя
выводится сообщение. Если неис‐
правность не пропадает, обрати‐
тесь за помощью на станцию тех‐
обслуживания.
Камера заднего вида Камера заднего вида облегчает
управление автомобилем при дви‐
жении задним ходом, отображая на
дисплее участок за автомобилем.
Передаваемое камерой изображе‐
ние отображается на цветном ин‐
формационном дисплее.9 Предупреждение
Камера заднего вида не заме‐
няет зрение водителя. Обра‐
тите внимание, что препят‐
ствия, находящиеся вне поля зрения камеры и датчиков сис‐
темы упреждающей помощи
при парковке, например, под
бампером или днищем автомо‐
биля, отображаться не будут.
Не двигайтесь задним ходом, глядя только на информацион‐
ный дисплей. Прежде чем на‐
чать движение задним ходом,
необходимо осмотреть про‐
странство за автомобилем и во‐
круг него.
Включение
Камера заднего вида включается
автоматически при включении пе‐
редачи заднего хода.
Порядок работы
Камера установлена на крон‐
штейне подвески выпускной трубы
и имеет угол обзора 130°.

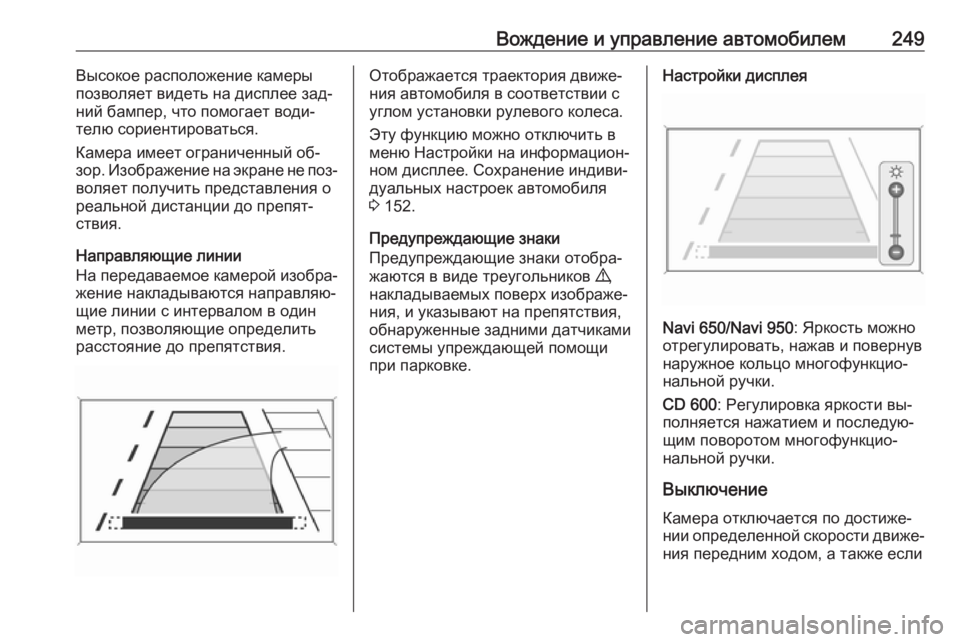

Вождение и управление автомобилем249Высокое расположение камеры
позволяет видеть на дисплее зад‐ ний бампер, что помогает води‐
телю сориентироваться.
Камера имеет ограниченный об‐
зор. Изображение на экране не поз‐
воляет получить представления о
реальной дистанции до препят‐
ствия.
Направляющие линии
На передаваемое камерой изобра‐
жение накладываются направляю‐
щие линии с интервалом в один
метр, позволяющие определить
расстояние до препятствия.Отображается траектория движе‐
ния автомобиля в соответствии с
углом установки рулевого колеса.
Эту функцию можно отключить в
меню Настройки на информацион‐
ном дисплее. Сохранение индиви‐
дуальных настроек автомобиля 3 152.
Предупреждающие знаки
Предупреждающие знаки отобра‐
жаются в виде треугольников 9,
накладываемых поверх изображе‐
ния, и указывают на препятствия,
обнаруженные задними датчиками
системы упреждающей помощи
при парковке.Настройки дисплея
Navi 650/Navi 950 : Яркость можно
отрегулировать, нажав и повернув наружное кольцо многофункцио‐
нальной ручки.
CD 600 : Регулировка яркости вы‐
полняется нажатием и последую‐
щим поворотом многофункцио‐
нальной ручки.
Выключение
Камера отключается по достиже‐
нии определенной скорости движе‐ ния передним ходом, а также если

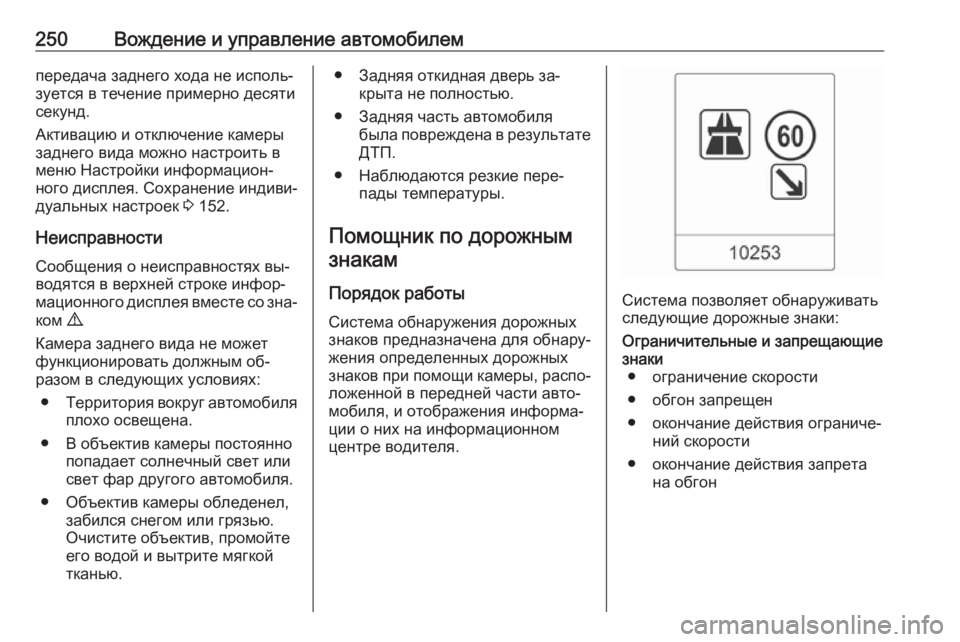

250Вождение и управление автомобилемпередача заднего хода не исполь‐зуется в течение примерно десяти
секунд.
Активацию и отключение камеры
заднего вида можно настроить в
меню Настройки информацион‐
ного дисплея. Сохранение индиви‐
дуальных настроек 3 152.
Неисправности Сообщения о неисправностях вы‐
водятся в верхней строке инфор‐
мационного дисплея вместе со зна‐
ком 9.
Камера заднего вида не может
функционировать должным об‐
разом в следующих условиях:
● Территория вокруг автомобиля
плохо освещена.
● В объектив камеры постоянно попадает солнечный свет или
свет фар другого автомобиля.
● Объектив камеры обледенел, забился снегом или грязью.
Очистите объектив, промойте
его водой и вытрите мягкой тканью.● Задняя откидная дверь за‐ крыта не полностью.
● Задняя часть автомобиля была повреждена в результатеДТП.
● Наблюдаются резкие пере‐ пады температуры.
Помощник по дорожным знакам
Порядок работы
Система обнаружения дорожных
знаков предназначена для обнару‐
жения определенных дорожных
знаков при помощи камеры, распо‐ ложенной в передней части авто‐
мобиля, и отображения информа‐
ции о них на информационном центре водителя.
Система позволяет обнаруживать
следующие дорожные знаки:
Ограничительные и запрещающие
знаки ● ограничение скорости
● обгон запрещен
● окончание действия ограниче‐ ний скорости
● окончание действия запрета на обгон

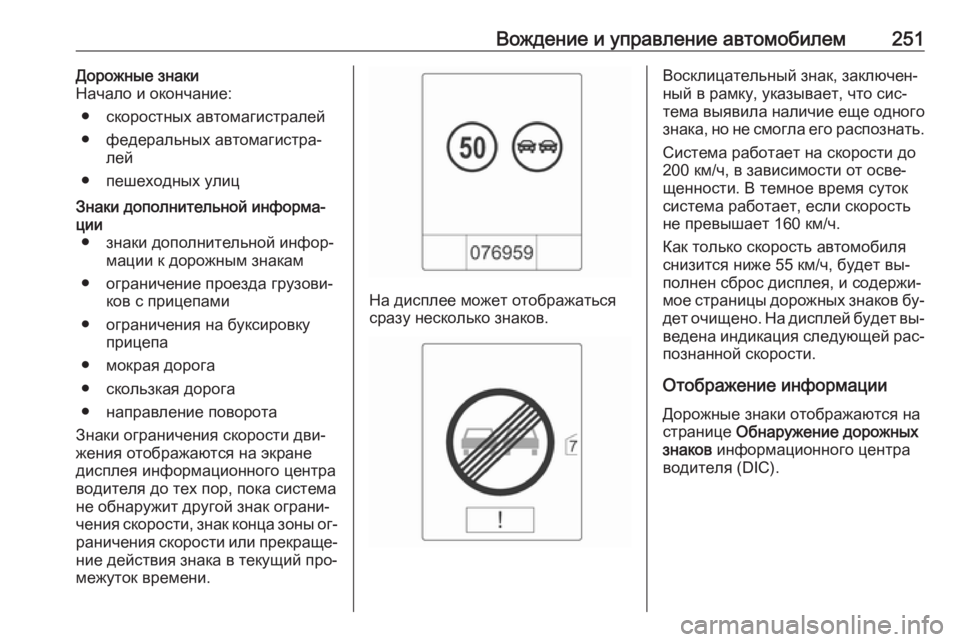

Вождение и управление автомобилем251Дорожные знаки
Начало и окончание:
● скоростных автомагистралей
● федеральных автомагистра‐ лей
● пешеходных улицЗнаки дополнительной информа‐
ции ● знаки дополнительной инфор‐ мации к дорожным знакам
● ограничение проезда грузови‐ ков с прицепами
● ограничения на буксировку прицепа
● мокрая дорога
● скользкая дорога
● направление поворота
Знаки ограничения скорости дви‐
жения отображаются на экране
дисплея информационного центра
водителя до тех пор, пока система
не обнаружит другой знак ограни‐
чения скорости, знак конца зоны ог‐
раничения скорости или прекраще‐ ние действия знака в текущий про‐
межуток времени.
На дисплее может отображаться
сразу несколько знаков.
Восклицательный знак, заключен‐
ный в рамку, указывает, что сис‐
тема выявила наличие еще одного знака, но не смогла его распознать.
Система работает на скорости до
200 км/ч, в зависимости от осве‐
щенности. В темное время суток
система работает, если скорость
не превышает 160 км/ч.
Как только скорость автомобиля
снизится ниже 55 км/ч, будет вы‐
полнен сброс дисплея, и содержи‐
мое страницы дорожных знаков бу‐ дет очищено. На дисплей будет вы‐
ведена индикация следующей рас‐ познанной скорости.
Отображение информации Дорожные знаки отображаются на
странице Обнаружение дорожных
знаков информационного центра
водителя (DIC).

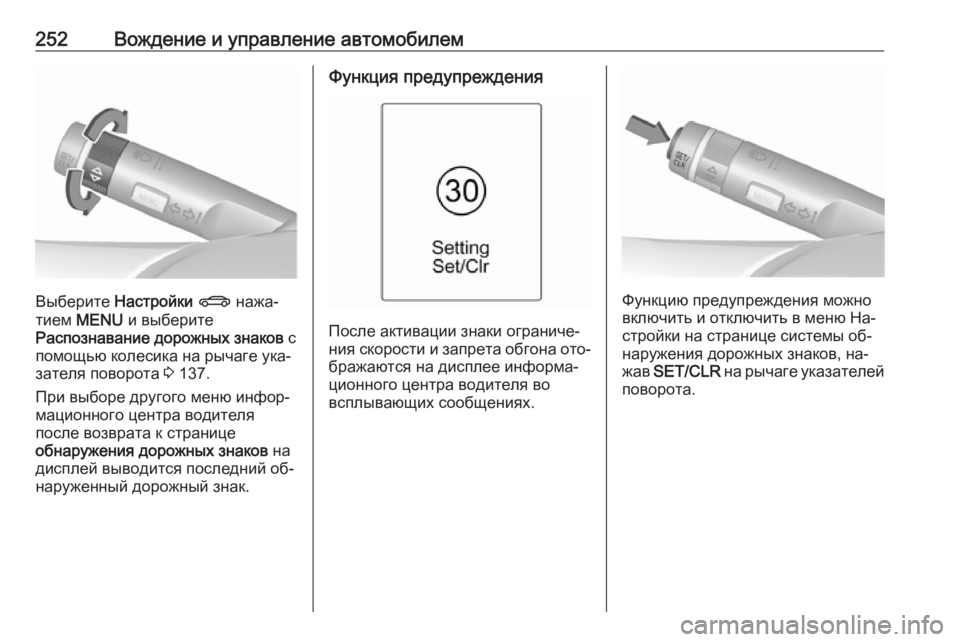

252Вождение и управление автомобилем
Выберите Настройки X нажа‐
тием MENU и выберите
Распознавание дорожных знаков с
помощью колесика на рычаге ука‐ зателя поворота 3 137.
При выборе другого меню инфор‐ мационного центра водителя
после возврата к странице
обнаружения дорожных знаков на
дисплей выводится последний об‐
наруженный дорожный знак.
Функция предупреждения
После активации знаки ограниче‐
ния скорости и запрета обгона ото‐ бражаются на дисплее информа‐
ционного центра водителя во
всплывающих сообщениях.
Функцию предупреждения можно
включить и отключить в меню На‐
стройки на странице системы об‐
наружения дорожных знаков, на‐
жав SET/CLR на рычаге указателей
поворота.

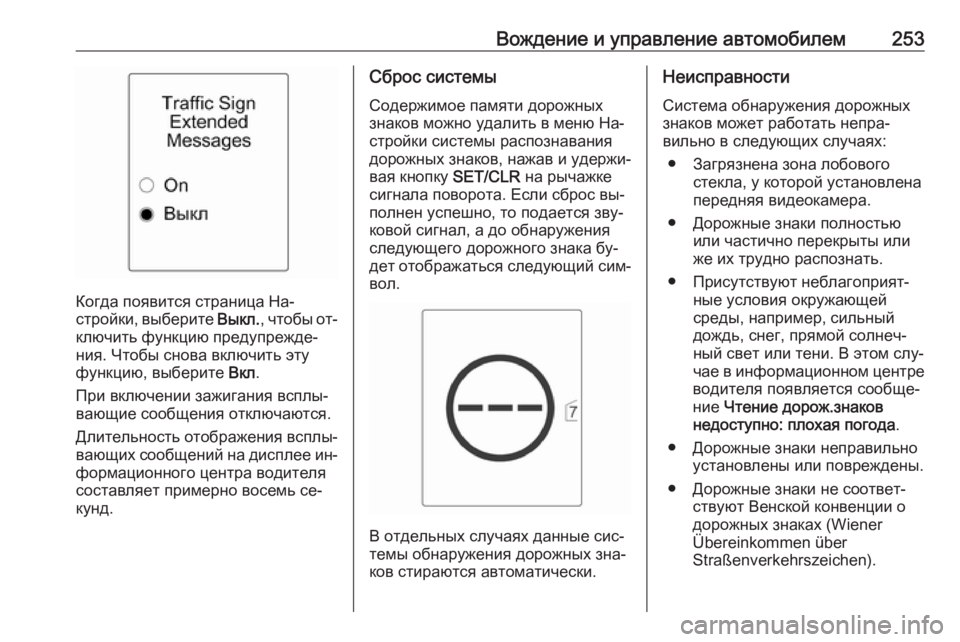

Вождение и управление автомобилем253
Когда появится страница На‐
стройки, выберите Выкл., чтобы от‐
ключить функцию предупрежде‐
ния. Чтобы снова включить эту
функцию, выберите Вкл.
При включении зажигания всплы‐
вающие сообщения отключаются.
Длительность отображения всплы‐
вающих сообщений на дисплее ин‐ формационного центра водителя
составляет примерно восемь се‐
кунд.
Сброс системы
Содержимое памяти дорожных
знаков можно удалить в меню На‐ стройки системы распознавания
дорожных знаков, нажав и удержи‐
вая кнопку SET/CLR на рычажке
сигнала поворота. Если сброс вы‐
полнен успешно, то подается зву‐
ковой сигнал, а до обнаружения
следующего дорожного знака бу‐
дет отображаться следующий сим‐ вол.
В отдельных случаях данные сис‐
темы обнаружения дорожных зна‐ ков стираются автоматически.
Неисправности
Система обнаружения дорожныхзнаков может работать непра‐
вильно в следующих случаях:
● Загрязнена зона лобового стекла, у которой установлена
передняя видеокамера.
● Дорожные знаки полностью или частично перекрыты или
же их трудно распознать.
● Присутствуют неблагоприят‐ ные условия окружающей
среды, например, сильный
дождь, снег, прямой солнеч‐
ный свет или тени. В этом слу‐
чае в информационном центре
водителя появляется сообще‐ ние Чтение дорож.знаков
недоступно: плохая погода .
● Дорожные знаки неправильно установлены или повреждены.
● Дорожные знаки не соответ‐ ствуют Венской конвенции о
дорожных знаках (Wiener
Übereinkommen über
Straßenverkehrszeichen).

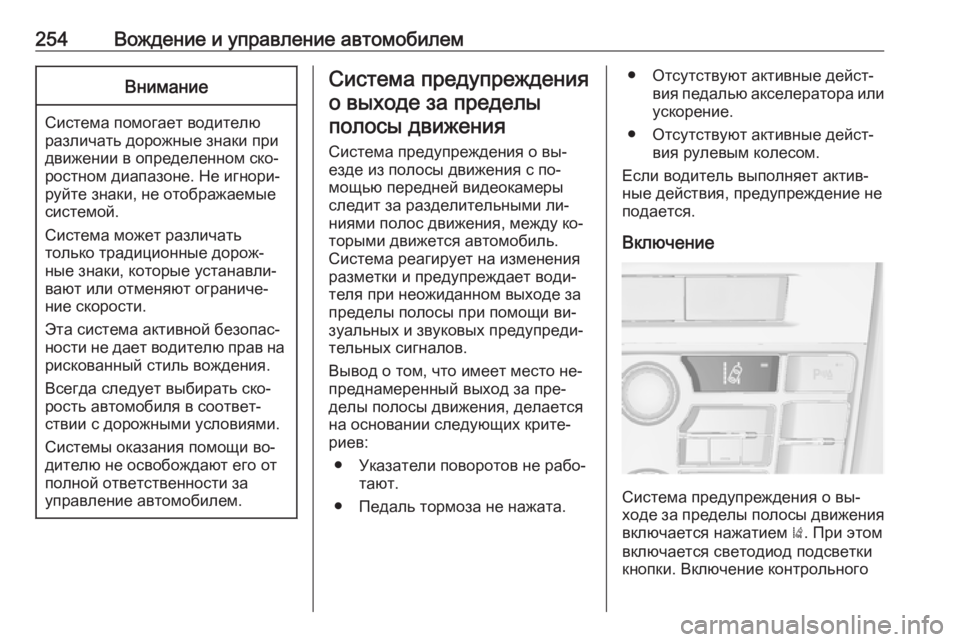

254Вождение и управление автомобилемВнимание
Система помогает водителю
различать дорожные знаки при
движении в определенном ско‐
ростном диапазоне. Не игнори‐
руйте знаки, не отображаемые
системой.
Система может различать
только традиционные дорож‐
ные знаки, которые устанавли‐
вают или отменяют ограниче‐
ние скорости.
Эта система активной безопас‐
ности не дает водителю прав на рискованный стиль вождения.
Всегда следует выбирать ско‐
рость автомобиля в соответ‐
ствии с дорожными условиями.
Системы оказания помощи во‐
дителю не освобождают его от
полной ответственности за
управление автомобилем.
Система предупреждения
о выходе за пределыполосы движения
Система предупреждения о вы‐
езде из полосы движения с по‐
мощью передней видеокамеры
следит за разделительными ли‐
ниями полос движения, между ко‐
торыми движется автомобиль.
Система реагирует на изменения разметки и предупреждает води‐
теля при неожиданном выходе за
пределы полосы при помощи ви‐
зуальных и звуковых предупреди‐
тельных сигналов.
Вывод о том, что имеет место не‐
преднамеренный выход за пре‐
делы полосы движения, делается
на основании следующих крите‐
риев:
● Указатели поворотов не рабо‐ тают.
● Педаль тормоза не нажата.● Отсутствуют активные дейст‐ вия педалью акселератора илиускорение.
● Отсутствуют активные дейст‐ вия рулевым колесом.
Если водитель выполняет актив‐
ные действия, предупреждение не
подается.
Включение
Система предупреждения о вы‐
ходе за пределы полосы движения включается нажатием ). При этом
включается светодиод подсветки кнопки. Включение контрольного
