2016.5 OPEL ASTRA J Инструкция по эксплуатации (in Russian)

Приборы и средства управления135МиганиеНеисправность в системе или уста‐
новлено колесо без датчика давле‐
ния (например, запасное колесо).
Через 60-90 секунд контрольный
индикатор начинает гореть
непрерывно. Проконсультируйтесь
на станции техобслуживания.
Давление моторногомасла
Загорается красным светом I.
Загорается при включении зажига‐
ния и выключается вскоре после
запуска двигателя.
Включение при работающем
двигателеВнимание
Может быть нарушена смазка
двигателя. Это может привести
к повреждению двигателя и/или
блокировке ведущих колес.
1. Выжмите сцепление.
2. Включите нейтральную пере‐ дачу, переведите рычаг селек‐
тора передач в положение N.
3. Как можно быстрее выведите автомобиль из потока, не ме‐
шая другим автомобилям.
4. Выключите зажигание.9 Предупреждение
При выключенном двигателе
для торможения и поворота ру‐
левого колеса требуются значи‐ тельно большие усилия. В ре‐
жиме Autostop тормозной усили‐
тель продолжает работать.
Не вынимайте ключ, пока авто‐ мобиль не остановится, по‐
скольку при этом рулевое ко‐
лесо может неожиданно забло‐
кироваться.
Перед тем, как обращаться на
станцию техобслуживания 3 272,
следует проверить уровень мотор‐
ного масла.
Низкий уровень топлива
i горит или мигает желтым све‐
том.
Непрерывное горениеСлишком низкий уровень топлива в
баке.
Мигание Запас топлива израсходован. Не‐медленно заправьте автомобиль.
Категорически запрещается дви‐
жение до полного опустошения
бака.
Каталитический нейтрализатор
3 201.
Удаление воздуха из дизельной то‐
пливной системы 3 277.
Иммобилайзер
d мигает желтым светом.
Неисправность в системе иммоби‐ лайзера. Пуск двигателя невозмо‐жен.

136Приборы и средства управленияПониженная мощностьдвигателя
# горит желтым светом.
Мощность двигателя ограничи‐
вается. Проконсультируйтесь на
станции техобслуживания.
Наружное освещение
8 горит зеленым светом.
Наружные габаритные фонари го‐
рят 3 164.
Дальний свет C горит синим светом.
Загорается при включенном даль‐
нем свете, при мигании дальним
светом 3 166 или при включенном
дальнем свете во время работы системы автоматического пере‐
ключения дальнего света или ин‐
теллектуальной регулировки даль‐
ности света 3 169.Автоматическое
переключение дальнего
света
l светится зеленым.
Активируется функция автомати‐
ческого переключения дальнего
света или интеллектуальной регу‐
лировки дальности света 3 166,
3 169.
Система адаптивных фар f горит или мигает желтым светом.
Непрерывное горение Неисправность в системе.
Обратитесь за помощью на стан‐
цию техобслуживания.
Мигание Система переключена на симмет‐
ричный ближний свет.
Мигание индикатора f в течение
примерно четырех секунд после
включения зажигания напоминает
о том, что система включена
3 168.Автоматическое управление осве‐
щением 3 165.
Противотуманная фара > горит зеленым светом.
Передние противотуманные фары
горят 3 174.
Задний противотуманный фонарь
r горит желтым светом.
Задний противотуманный фонарь
горит 3 174.
Пониженный уровень жидкости в бачке
омывателя
G горит желтым светом.
Уровень жидкости в бачке омыва‐
теля пониженный.
Жидкость в бачке омывателя
3 274.

Приборы и средства управления137Круиз-контроль
m зажигает белый или зеленый ин‐
дикатор.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Круиз-контроль включен.
Круиз-контроль 3 217.
Адаптивный круиз-контроль
m светится белым или зеленым.
Зажигает белый индикатор
Система включена.
Горит зеленым светом
Адаптивный круиз-контроль акти‐
вен.
Адаптивный круиз-контроль 3 221.Обнаружено движущееся
впереди транспортноесредство
A светится зеленым.
Обнаружено транспортное сред‐
ство, движущееся впереди в том
же ряду.
Адаптивный круиз-контроль 3 221,
система предупреждения о фрон‐ тальном столкновении 3 229.
Открытая дверь Загорается красным светом h.
Открыта боковая или задняя тор‐
цевая откидная дверь.Информационные
дисплеи
Информационный центр водителя
Информационный центр водителя
располагается на комбинации при‐
боров между спидометром и тахо‐
метром. Информационный центр
комплектуется дисплеем среднего
уровня или комбинированным дис‐
плеем верхнего уровня.

138Приборы и средства управленияПоказания на экране дисплея сред‐
него уровня:
● общий пробег
● текущий пробег
● индикаторы отдельных функ‐ ций управления
● информация об автомобиле
● информация о маршруте/то‐ пливе
● информационные сообщения в
виде цифровых кодов 3 145.
Страницы меню комбинированного
дисплея верхнего уровня можно
переключать, нажимая MENU.
Символические обозначения меню
отображаются в верхней строке
дисплея:
● X Меню информации
автомобиля
● W Меню информации
маршрут/топл.
● s Меню ЭКО-информации
● C Меню параметров
Некоторые функции отображаются
по-разному в зависимости от того,
движется автомобиль или стоит.
Некоторые функции доступны
только при движении автомобиля.
Сохранение индивидуальных на‐
строек автомобиля 3 152. Сохра‐
ненные установки 3 25.
Настройка меню и функций Для выбора меню и функций ис‐
пользуются клавиши на комбини‐
рованном переключателе указате‐ лей поворота.
Используйте MENU для перехода
между меню или для возврата из
подменю на предыдущий уровень.

Приборы и средства управления139Поверните маховичок, чтобы выде‐
лить нужный пункт меню или уста‐
новить числовое значение.
Нажмите SET/CLR, чтобы выбрать
функцию или подтвердить сообще‐
ние.
Меню информации автомобиля
Нажмите MENU, чтобы выбрать
Меню информации автомобиля ,
или выберите X на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
Следуйте инструкциям, которые
приведены в подменю.
В зависимости от версии среди
меню нижнего уровня могут быть
следующие:
● Ед.измер. : Изменение отобра‐
жаемых единиц измерения.
● Давл.в шинах : Контроль давле‐
ния воздуха во всех шинах во
время движения 3 309.
● Нагрузка на шины : Выбор кате‐
гории давления воздуха в ши‐
нах в соответствии с фактиче‐
ским давлением накачки
3 309.● Остаточный срок службы
масла : Отображение остаточ‐
ного ресурса моторного масла
и фильтра 3 125.
● Предупрежд. о превышен.
скорости : При превышении за‐
ранее заданной скорости вклю‐
чается предупреждающий зву‐
ковой сигнал.
● Система обнаружения
дорожных знаков : Показывает
обнаруженные дорожные
знаки для текущего участка
маршрута. 3 250

140Приборы и средства управления

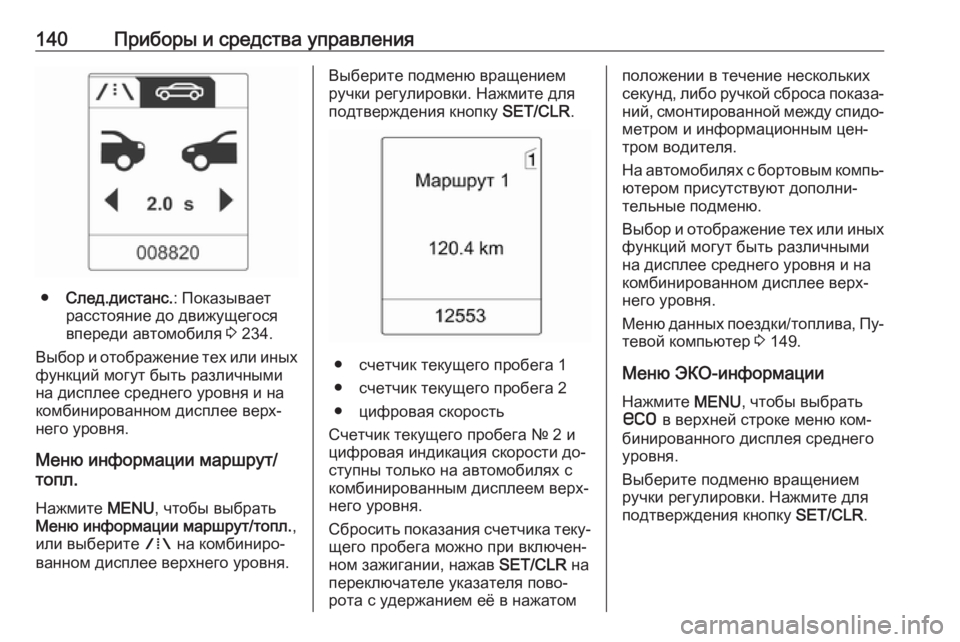

●След.дистанс. : Показывает
расстояние до движущегося
впереди автомобиля 3 234.
Выбор и отображение тех или иных
функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню информации маршрут/
топл.
Нажмите MENU, чтобы выбрать
Меню информации маршрут/топл. ,
или выберите W на комбиниро‐
ванном дисплее верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.
● счетчик текущего пробега 1
● счетчик текущего пробега 2 ● цифровая скорость
Счетчик текущего пробега № 2 и
цифровая индикация скорости до‐
ступны только на автомобилях с
комбинированным дисплеем верх‐
него уровня.
Сбросить показания счетчика теку‐ щего пробега можно при включен‐
ном зажигании, нажав SET/CLR на
переключателе указателя пово‐
рота с удержанием её в нажатом
положении в течение нескольких
секунд, либо ручкой сброса показа‐
ний, смонтированной между спидо‐ метром и информационным цен‐тром водителя.
На автомобилях с бортовым компь‐
ютером присутствуют дополни‐
тельные подменю.
Выбор и отображение тех или иных функций могут быть различными
на дисплее среднего уровня и на
комбинированном дисплее верх‐
него уровня.
Меню данных поездки/топлива, Пу‐
тевой компьютер 3 149.
Меню ЭКО-информации
Нажмите MENU, чтобы выбрать
s в верхней строке меню ком‐
бинированного дисплея среднего
уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для
подтверждения кнопку SET/CLR.

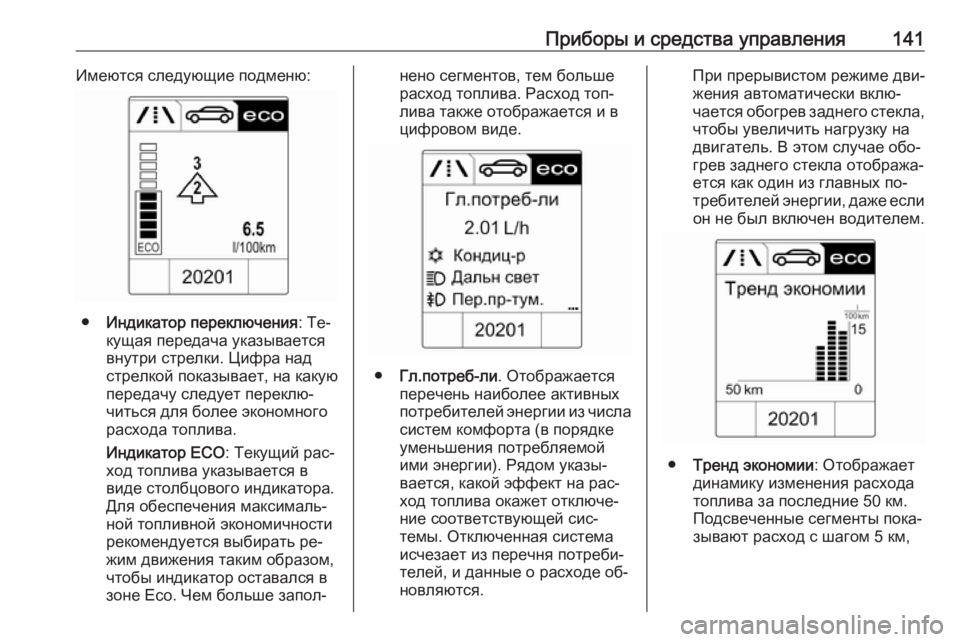

Приборы и средства управления141Имеются следующие подменю:
●Индикатор переключения : Те‐
кущая передача указывается
внутри стрелки. Цифра над
стрелкой показывает, на какую
передачу следует переклю‐
читься для более экономного расхода топлива.
Индикатор ECO : Текущий рас‐
ход топлива указывается в
виде столбцового индикатора.
Для обеспечения максималь‐
ной топливной экономичности
рекомендуется выбирать ре‐
жим движения таким образом,
чтобы индикатор оставался в зоне Eco. Чем больше запол‐
нено сегментов, тем больше
расход топлива. Расход топ‐
лива также отображается и в
цифровом виде.
● Гл.потреб-ли . Отображается
перечень наиболее активных потребителей энергии из числа
систем комфорта (в порядке
уменьшения потребляемой ими энергии). Рядом указы‐
вается, какой эффект на рас‐
ход топлива окажет отключе‐
ние соответствующей сис‐ темы. Отключенная система
исчезает из перечня потреби‐
телей, и данные о расходе об‐
новляются.
При прерывистом режиме дви‐
жения автоматически вклю‐ чается обогрев заднего стекла,
чтобы увеличить нагрузку на
двигатель. В этом случае обо‐
грев заднего стекла отобража‐
ется как один из главных по‐
требителей энергии, даже если он не был включен водителем.
● Тренд экономии : Отображает
динамику изменения расхода
топлива за последние 50 км.
Подсвеченные сегменты пока‐
зывают расход с шагом 5 км,

142Приборы и средства управлениянаглядно демонстрируя влия‐
ние рельефа местности и
стиля вождения на расход
топлива.

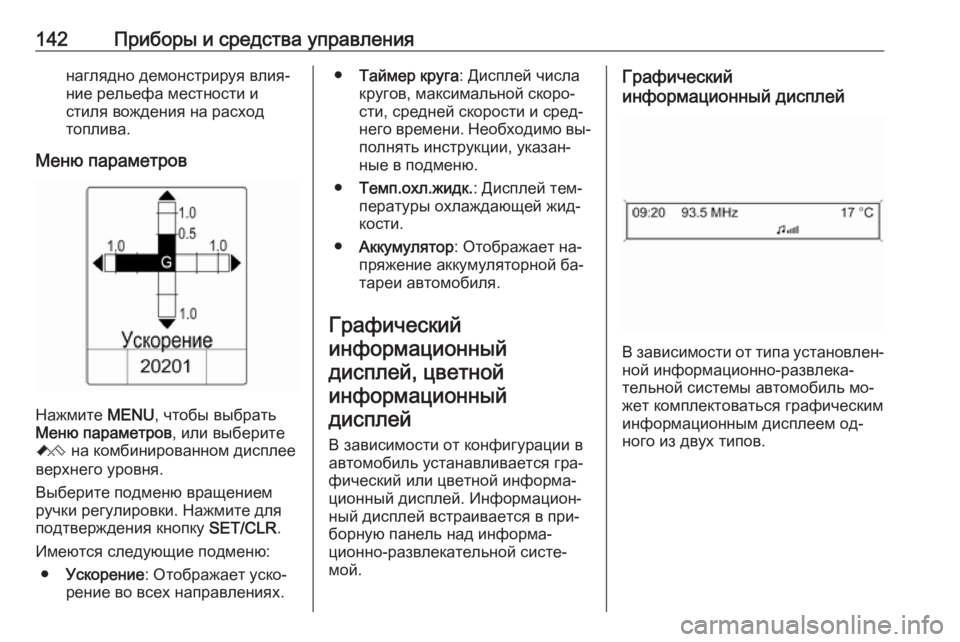

Меню параметров
Нажмите MENU, чтобы выбрать
Меню параметров , или выберите
C на комбинированном дисплее
верхнего уровня.
Выберите подменю вращением
ручки регулировки. Нажмите для подтверждения кнопку SET/CLR.
Имеются следующие подменю: ● Ускорение : Отображает уско‐
рение во всех направлениях.
● Таймер круга : Дисплей числа
кругов, максимальной скоро‐ сти, средней скорости и сред‐
него времени. Необходимо вы‐ полнять инструкции, указан‐
ные в подменю.
● Темп.охл.жидк. : Дисплей тем‐
пературы охлаждающей жид‐
кости.
● Аккумулятор : Отображает на‐
пряжение аккумуляторной ба‐
тареи автомобиля.
Графический
информационный
дисплей, цветной информационный
дисплей
В зависимости от конфигурации в
автомобиль устанавливается гра‐
фический или цветной информа‐
ционный дисплей. Информацион‐
ный дисплей встраивается в при‐
борную панель над информа‐
ционно-развлекательной систе‐
мой.Графический
информационный дисплей
В зависимости от типа установлен‐ ной информационно-развлека‐
тельной системы автомобиль мо‐
жет комплектоваться графическим
информационным дисплеем од‐
ного из двух типов.
