2015 YAMAHA XT660Z Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-13
6
9. Installare il coperchio elemento filtro
olio installando i bulloni.
10. Installare il bullone drenaggio elemen-
to filtro olio.
11. Stringere i bulloni del coperchio ele-
mento filtro olio e il bullone drenaggio
elemento filtro olio alle rispettive cop-
pie di serraggio secondo specifica.12. Installare i bulloni drenaggio olio e poi
stringerli alle rispettive coppie di ser-
raggio secondo specifica.
13. Aggiungere la quantità secondo spe-
cifica dell’olio motore consigliato e poi
installare e stringere il tappo riempi-
mento olio.
ATTENZIONE
HCAM1063
Il serbatoio olio motore va riempito in 2
fasi. Prima, riempire il serbatoio olio mo-
tore con 1.90 L (2.0 US qt, 1.67 Imp.qt)
dell’olio motore consigliato. Poi, avviare
il motore, accelerarlo per 5 o 6 volte,
spegnerlo, e poi aggiungere l’olio moto-
re residuo.
NOTARicordarsi di pulire con uno straccio l’olio
eventualmente versato sulle parti dopo che
il motore e l’impianto di scarico si sono raf-
freddati.ATTENZIONE
HCA11621
Per prevenire slittamenti della fri-
zione (dato che l’olio motore lubrifi-
ca anche la frizione), non miscelare
additivi chimici all’olio. Non utilizza-
re oli con specifica diesel “CD” o oli
di qualità superiore a quella specifi-
cata. Inoltre non usare oli con eti-
chetta “ENERGY CONSERVING II”
(CONSERVANTE ENERGIA II) o su-
periore.
Accertarsi che non penetrino corpi
estranei nel carter.

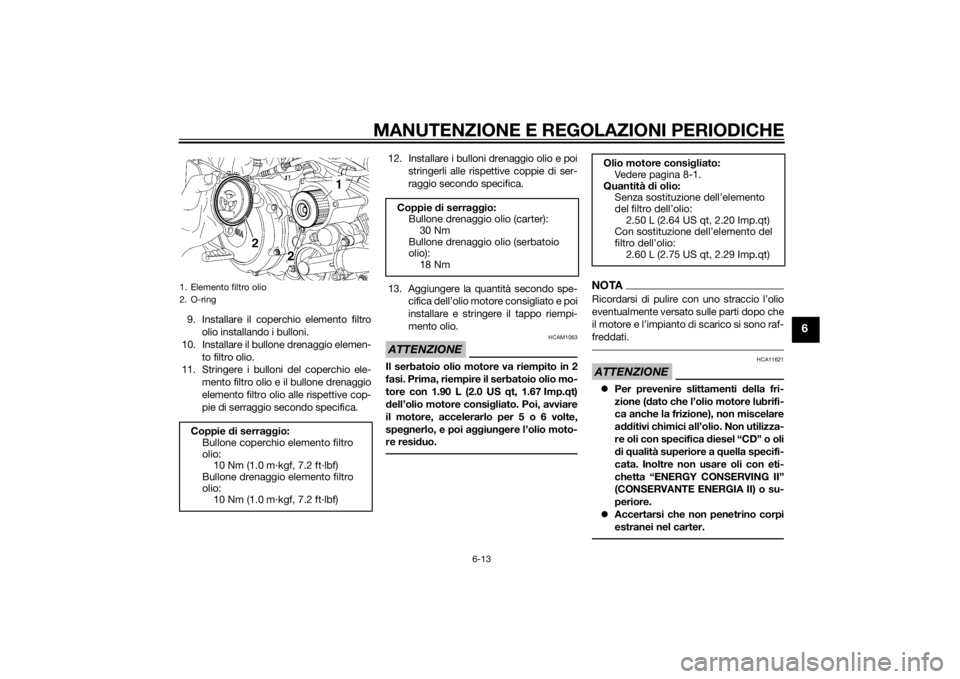

1. Elemento filtro olio
2. O-ringCoppie di serraggio:
Bullone coperchio elemento filtro
olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Bullone drenaggio elemento filtro
olio:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Coppie di serraggio:
Bullone drenaggio olio (carter):
30 Nm
Bullone drenaggio olio (serbatoio
olio):
18 Nm
Olio motore consigliato:
Vedere pagina 8-1.
Quantità di olio:
Senza sostituzione dell’elemento
del filtro dell’olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sostituzione dell’elemento del
filtro dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
U2BDH1H0.book Page 13 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-14
6
14. Accendere il motore e lasciarlo girare
al minimo per diversi minuti mentre
verificando che non ci siano perdite di
olio. In caso di perdite di olio, spegne-
re immediatamente il motore e cercar-
ne le cause.
15. Spegnere il motore, controllare il livel-
lo dell’olio e correggerlo, se necessa-
rio.
16. Installare la protezione motore instal-
lando le viti.
HAU20071
Liquido refrigerantePrima di utilizzare il mezzo, controllare
sempre il livello del liquido refrigerante.
Inoltre si deve cambiare il liquido refrigeran-
te agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU20257
Per controllare il livello del liquido refri-
gerante
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.NOTASi deve controllare il livello del liquido
refrigerante con il motore freddo, in
quanto il livello varia a seconda della
temperatura del motore.
Accertarsi che il veicolo sia diritto du-
rante il controllo del livello del liquido
refrigerante. Basta una lieve inclina-
zione laterale per provocare errori nel
controllo.2. Controllare il livello del liquido refrige-
rante nel serbatoio liquido refrigeran-
te.NOTAIl livello del liquido refrigerante deve trovarsi
tra i riferimenti livello min. e max.
3. Se il livello del liquido refrigerante è

livello min., togliere il pannello A (Ve-
dere pagina 6-9.), togliere il tappo ser-
batoio liquido refrigerante, aggiungere
liquido refrigerante fino al riferimento
livello max. e poi installare il tappo ser-
batoio ed il pannello. AVVERTENZA!
Togliere solo il tappo serbatoio li-
quido refrigerante. Non tentare mai
di togliere il tappo radiatore quando
il motore è caldo.
[HWA15162]
ATTENZIONE: Se non si dispone di
liquido refrigerante, utilizzare al suo
posto acqua distillata o acqua del
rubinetto non calcarea. Non utiliz-
zare acqua calcarea o salata, in

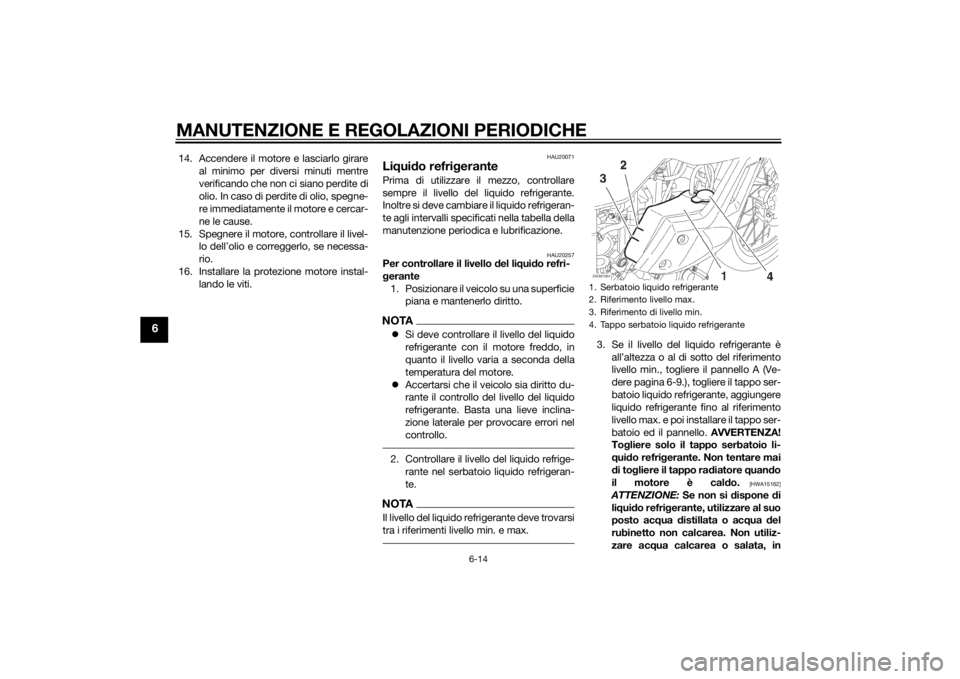

1. Serbatoio liquido refrigerante
2. Riferimento livello max.
3. Riferimento di livello min.
4. Tappo serbatoio liquido refrigeranteZAUM1264
U2BDH1H0.book Page 14 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-15
6
quanto sono dannose per il motore.
Se si è usata dell’acqua al posto del
refrigerante, sostituirla con refrige-
rante al più presto possibile, altri-
menti l’impianto di raffreddamento
non sarebbe protetto dal gelo e dal-
la corrosione. Se si è aggiunta ac-
qua al refrigerante, far controllare al
più presto possibile da un conces-
sionario Yamaha il contenuto di re-
frigerante, altrimenti l’efficacia del
liquido refrigerante si riduce.
[HCA10473]
HAU33032
Cambio del liquido refrigerante
Il liquido refrigerante va cambiato agli inter-
valli specificati nella tabella della manuten-
zione periodica e lubrificazione. Far
eseguire il cambio del liquido refrigerante
dal concessionario Yamaha.
AVVERTENZA! Non tentare mai di toglie-
re il tappo radiatore quando il motore è
caldo.
[HWA10382]HAUB1483
Sostituzione dell’elemento fil-
trante e pulizia del tubo di ispe-
zioneSostituire l’elemento filtrante agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione. Sostituire più
spesso l’elemento filtrante, se si percorro-
no zone molto umide o polverose. Inoltre si
deve controllare frequentemente il tubetto
ispezione cassa filtro e pulirlo, se necessa-
rio.
Per sostituire l’elemento filtrante
1. Togliere la sella. (Vedere pagina 3-15.)
2. Togliere il coperchio cassa filtro to-
gliendo le viti.
3. Estrarre l’elemento filtrante.4. Inserire un elemento filtrante nuovo
nella cassa filtro come illustrato nella
figura. ATTENZIONE: Verificare che
l’elemento del filtro dell’aria sia al-
loggiato correttamente nella cassa
filtro. Non si deve mai far funzionare
il motore senza l’elemento del filtro
dell’aria installato, altrimenti il pi-
stone (i pistoni) e/o il cilindro (i cilin-
dri) potrebbero usurarsi
eccessivamente.
[HCA10482]
5. Installare il coperchio cassa filtro in-
stallando le viti.
6. Installare la sella.
Per pulire il tubetto ispezione cassa filtro
1. Controllare se il tubo sul lato della cas-
sa filtro contiene depositi di sporco o
d’acqua. Capacità serbatoio liquido refrige-
rante (fino al riferimento livello
max.):
0.50 L (0.53 US qt, 0.44 Imp.qt)

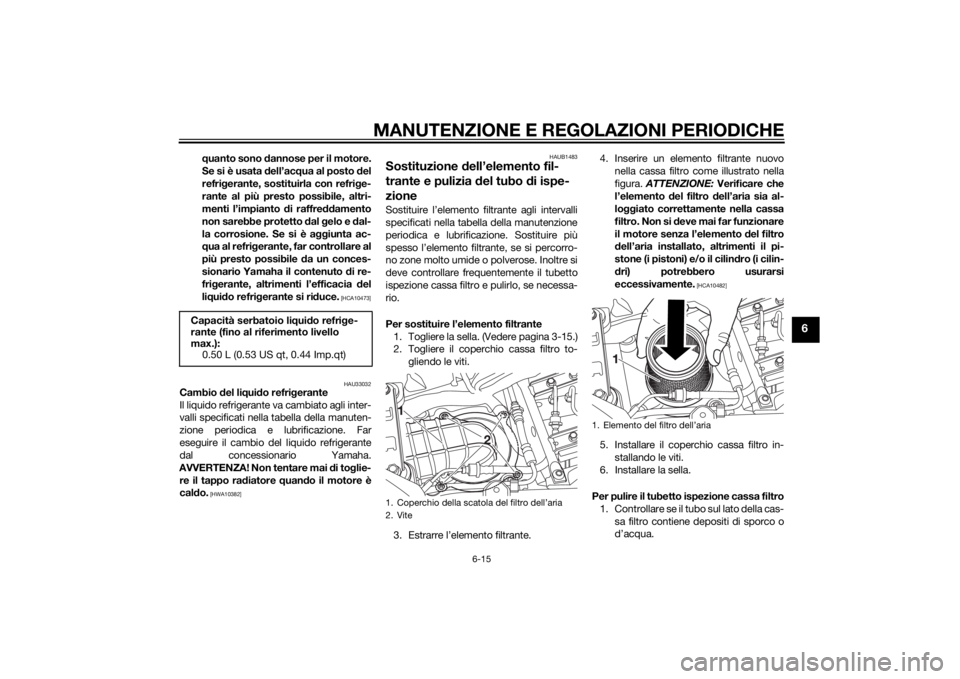

1. Coperchio della scatola del filtro dell’aria
2. Vite
1. Elemento del filtro dell’aria

U2BDH1H0.book Page 15 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-16
6
2. In presenza di polvere o di acqua, to-
gliere il tubo, pulirlo e poi installarlo
nuovamente.
HAU21321
Regolazione del regime del mini-
moEseguire il controllo e, se necessario, la re-
golazione del regime del minimo del motore
come segue agli intervalli specificati nella
tabella della manutenzione periodica e lu-
brificazione.
Il motore dovrebbe essere caldo prima di
eseguire questa regolazione.NOTAIl motore è caldo quando risponde rapida-
Controllare il regime del minimo del motore
e, se necessario, regolarlo al valore secon-
do specifica agendo sulla vite di fermo

del minimo, girare la vite in direzione (a). Per
ridurre il regime del minimo, girare la vite in
direzione (b).
NOTASe non si riesce a regolare il regime del mi-
nimo come da specifica descritta sopra, af-
fidare questa regolazione ad un
concessionario Yamaha.
1.
2.

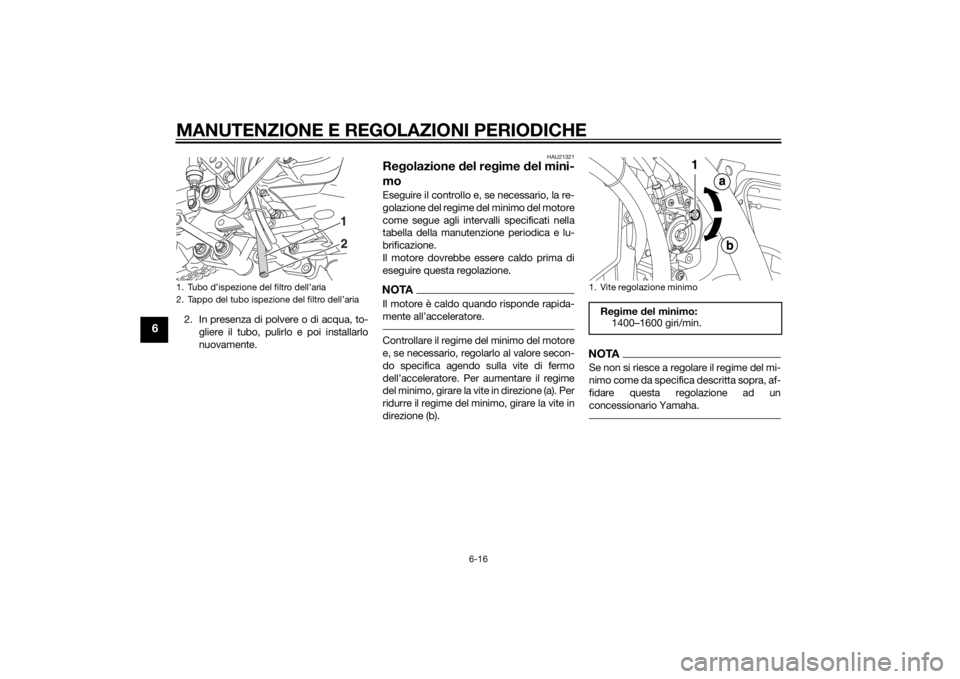

1. Vite regolazione minimoRegime del minimo:
1400–1600 giri/min.
U2BDH1H0.book Page 16 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-17
6
HAU21385
Controllo del gioco della mano-
pola acceleratoreIl gioco della manopola acceleratore do-
vrebbe essere di 3.0–5.0 mm (0.12–0.20 in)
all’estremità interna della manopola acce-
leratore. Controllare periodicamente il gio-
co della manopola acceleratore e, se
necessario, farlo regolare da un concessio-
nario Yamaha.
HAU21402
Gioco valvoleIl gioco valvole cambia con l’utilizzo del
mezzo, provocando un rapporto scorretto
di miscelazione di aria/carburante e/o ru-
morosità del motore. Per impedire che ciò
accada, fare regolare il gioco valvole da un
concessionario Yamaha agli intervalli spe-
cificati nella tabella della manutenzione pe-
riodica e lubrificazione.
HAU21647
PneumaticiI pneumatici sono l'unico punto di contatto
tra il veicolo e la strada. La sicurezza in tutte
le condizioni di guida dipende da un'area di
contatto con la strada relativamente picco-
la. Pertanto, è fondamentale mantenere
sempre i pneumatici in buone condizioni e
sostituirli agli intervalli adeguati con pneu-
matici secondo specifica.
Pressione pneumatici
Controllare sempre e, se necessario, rego-
lare la pressione pneumatici prima di met-
tersi in marcia.
AVVERTENZA
HWA10504
L’utilizzo di questo veicolo con una pres-
sione pneumatici scorretta può provo-
care infortuni gravi o il decesso a
seguito della perdita del controllo.
Controllare e regolare la pressione
pneumatici a freddo (ossia quando
la temperatura dei pneumatici è
uguale alla temperatura ambiente).
Si deve regolare la pressione pneu-
matici in funzione della velocità di
marcia e del peso totale del pilota,
del passeggero, del carico e degli
accessori omologati per questo
modello.

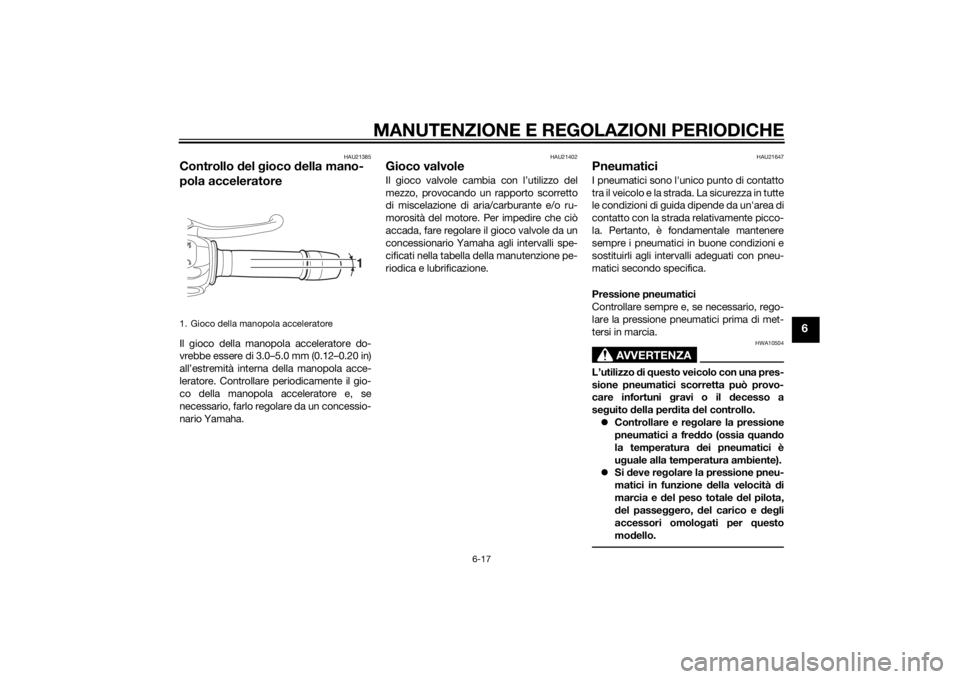

1. Gioco della manopola acceleratore
U2BDH1H0.book Page 17 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
AVVERTENZA
HWA10512
Non sovraccaricare mai il veicolo. L’uti-
lizzo di un veicolo sovraccarico può pro-

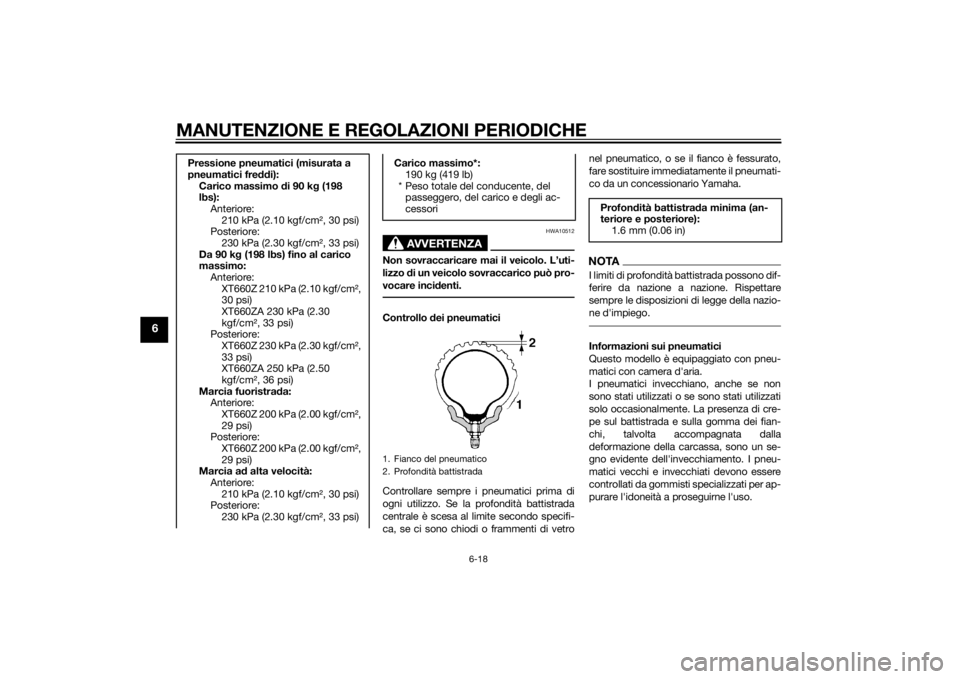

vocare incidenti.Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifi-
ca, se ci sono chiodi o frammenti di vetronel pneumatico, o se il fianco è fessurato,
fare sostituire immediatamente il pneumati-
co da un concessionario Yamaha.
NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-
ne d'impiego.Informazioni sui pneumatici
Questo modello è equipaggiato con pneu-
matici con camera d'aria.
I pneumatici invecchiano, anche se non
sono stati utilizzati o se sono stati utilizzati
solo occasionalmente. La presenza di cre-
pe sul battistrada e sulla gomma dei fian-
chi, talvolta accompagnata dalla
deformazione della carcassa, sono un se-
gno evidente dell'invecchiamento. I pneu-
matici vecchi e invecchiati devono essere
controllati da gommisti specializzati per ap-
purare l'idoneità a proseguirne l'uso. Pressione pneumatici (misurata a
pneumatici freddi):
Carico massimo di 90 kg (198
lbs):
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Da 90 kg (198 lbs) fino al carico
massimo:
Anteriore:
XT660Z 210 kPa (2.10 kgf/cm2,
30 psi)
XT660ZA 230 kPa (2.30
kgf/cm2, 33 psi)
Posteriore:
XT660Z 230 kPa (2.30 kgf/cm2,
33 psi)
XT660ZA 250 kPa (2.50
kgf/cm2, 36 psi)
Marcia fuoristrada:
Anteriore:
XT660Z 200 kPa (2.00 kgf/cm2,
29 psi)
Posteriore:
XT660Z 200 kPa (2.00 kgf/cm2,
29 psi)
Marcia ad alta velocità:
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Carico massimo*:
190 kg (419 lb)
* Peso totale del conducente, del
passeggero, del carico e degli ac-
cessori 1. Fianco del pneumatico
2. Profondità battistrada
Profondità battistrada minima (an-
teriore e posteriore):
1.6 mm (0.06 in)
U2BDH1H0.book Page 18 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6
AVVERTENZA
HWA10462
Il pneumatico anteriore e quello poste-
riore devono essere della stessa marca
e design, altrimenti le caratteristiche di
manovrabilità del veicolo possono esse-
re differenti, provocando incidenti.Dopo prove approfondite, Yamaha ha ap-
provato per questo modello soltanto gli
pneumatici elencati di seguito.
AVVERTENZA
HWA10572
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del motoci-
clo con pneumatici eccessivamen-te usurati riduce la stabilità di
marcia e può provocare la perdita
del controllo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
Sconsigliamo di applicare toppe
alle camere d’aria bucate. Tuttavia,
se inevitabile, applicare la toppa
sulla camera d’aria con molta cura
e sostituire la camera d’aria al più
presto con un prodotto di alta qua-
lità.
Marciare a velocità moderate dopo
il cambio di un pneumatico, per per-
mettere alla superficie del pneuma-
tico di “rodarsi”, in modo da poter
sviluppare al meglio le proprie ca-
ratteristiche.Pneumatico anteriore:
Dimensioni:
XT660Z 90/90-21 M/C
54S(METZELER)-54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S
(PIRELLI)
Produttore/modello:
XT660Z METZELER/TOURANCE
FRONT
XT660ZA PIRELLI/SCORPION
TRAIL
XT660Z MICHELIN/SIRAC
Pneumatico posteriore:
Dimensioni:
XT660Z 130/80-17 M/C
65S(METZELER)-65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S
(PIRELLI)
Produttore/modello:
XT660Z METZELER/TOURANCE
FRONT
XT660ZA PIRELLI/SCORPION
TRAIL
XT660Z MICHELIN/SIRAC
U2BDH1H0.book Page 19 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6
HAU21944
Ruote a raggi
AVVERTENZA
HWA10611
Le ruote di questo modello non sono
progettate per essere usate con pneu-
matici senza camera d’aria. Non tentare
di usare pneumatici senza camera d’aria
per questo modello.Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro motociclo, fare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Prima di ogni utilizzo, controllare sem-
pre che i cerchi non presentino cric-
che, piegature, deformazioni o altri
danni e che i raggi non siano allentati
o danneggiati. Se si riscontrano dan-
neggiamenti, fare sostituire la ruota da
un concessionario Yamaha. Non ten-
tare di eseguire nemmeno la minima
riparazione di una ruota. In caso di de-
formazioni o di cricche, la ruota va so-
stituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilancia-
mento della ruota può provocareprestazioni scarse ed una cattiva ma-
novrabilità del mezzo e può abbrevia-
re la durata dei pneumatici.
HAU22045

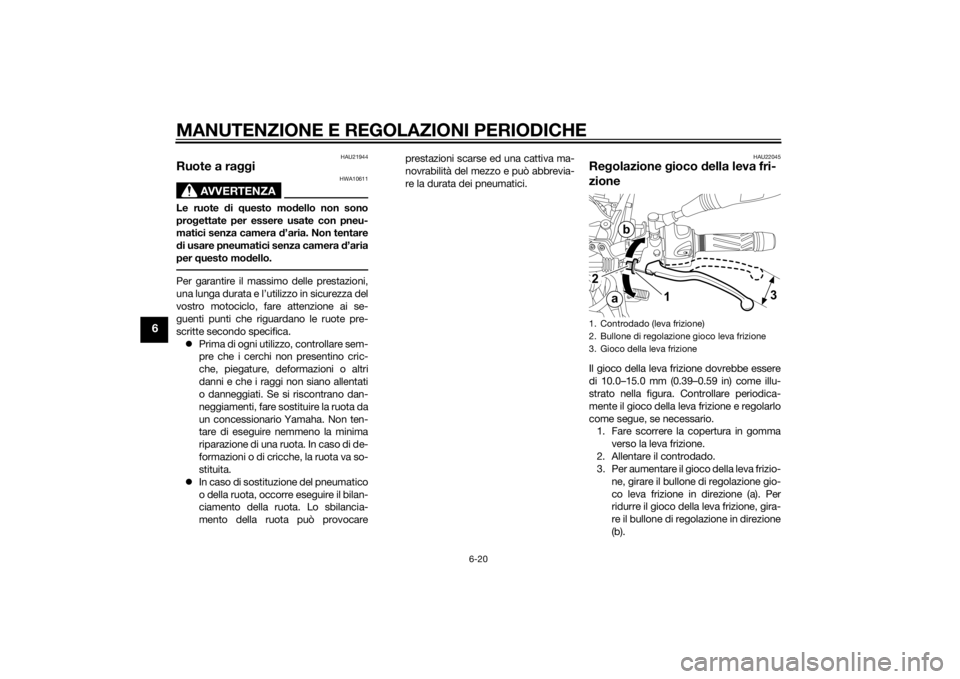

Regolazione gioco della leva fri-
zioneIl gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
1. Fare scorrere la copertura in gomma
verso la leva frizione.
2. Allentare il controdado.
3. Per aumentare il gioco della leva frizio-
ne, girare il bullone di regolazione gio-
co leva frizione in direzione (a). Per
ridurre il gioco della leva frizione, gira-
re il bullone di regolazione in direzione
(b).1. Controdado (leva frizione)
2. Bullone di regolazione gioco leva frizione
3. Gioco della leva frizione
U2BDH1H0.book Page 20 Friday, December 19, 2014 9:26 AM
