2015 YAMAHA XT660Z Manuale duso (in Italian)

PANTONE285C
XT660Z
XT660ZA
USO E MANUTENZIONE
2BD-F8199-H1
Leggere attentamente questo manuale prima di utilizzare
questo veicolo.
[Italian (H)]

HAU50921
Leggere attentamente questo manuale prima di utilizzare questo veicolo. Questo manuale dovrebbe accompa-
gnare il veicolo se viene venduto.
General manager of quality assurance div. Date of issue: 1 Aug. 2002 Place of issue: Shizuoka, Japan

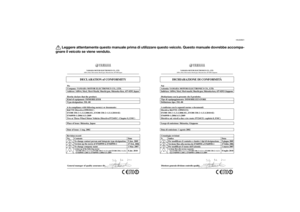

DECLARATION of CONFORMITY






  

Company: YAMAHA MOTOR ELECTRONICS CO., LTD. We
Address: 1450-6, Mori, Mori-Machi, Shuchi-gun, Shizuoka-Ken, 437-0292 Japan
Kind of equipment: IMMOBILIZER Hereby declare that the product:
Type-designation: 5SL-00
is in compliance with following norm(s) or documents:
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
1
2
3
4Version up the norm of EN60950 to EN60950-1
To change company name
version up of the following norm:
• EN300 330-2 v1.1.1 to EN300 330-2 v1.3.1 and EN300 330-2 v1.5.1

27 Feb. 2006
1 Mar. 2007
8 Jul. 2010 Revision record
No. Contents
To change contact person and integrate type-designation.Date
9 Jun. 2005
Direttore generale divisione controllo qualità Data di emissione: 1 agosto 2002 Luogo di emissione: Shizuoka, Giappone
DICHIARAZIONE DI CONFORMITÀ







  
  

Azienda: YAMAHA MOTOR ELECTRONICS CO., LTD. NoiIndirizzo: 1450-6, Mori, Mori-machi, Shuchi-gun, Shizuoka-ken, 437-0292 GiapponeTipo di equipaggiamento: IMMOBILIZZATORE
Dichiariamo con la presente che il prodotto:
Definizione tipo: 5SL-00
è conforme con le seguenti norme o documenti:
Direttiva R&TTE (1999/5/CE)
EN300 330-2 v1.3.1(2006-01), EN300 330-2 v1.5.1(2010-02)
EN60950-1:2006/A11:2009
Direttiva sui veicoli a due o tre ruote (97/24/CE: capitolo 8, EMC)
1
2
3
4Versione fino alla norma da EN60950 a EN60950-1
Per modificare il nome dell’azienda
versione fino alla norma seguente:


27 febbr. 20061 marzo 2007
8 luglio 2010 Cronologia revisioni
N. Indice
Per modificare il contatto e riunire i tipi di designazione.Data9 giugno 2005
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

INTRODUZIONE
HAU10103
Benvenuti nel mondo delle moto Yamaha!
Con l’acquisto del XT660Z-XT660ZA, potrete avvalervi della vasta esperienza Yamaha e delle tecnologie più avanzate profuse nella pro-
gettazione e nella costruzione di prodotti di alto livello qualitativo che hanno valso a Yamaha la sua reputazione di assoluta affidabilità.
Leggete questo manuale senza fretta e da cima a fondo. Potrete godervi tutti i vantaggi che il vostro XT660Z-XT660ZA offre. Il Libretto
uso e manutenzione non fornisce solo istruzioni sul funzionamento, la verifica e la manutenzione del vostro motociclo, ma indica anche
come salvaguardare sé stessi e gli altri evitando problemi e il rischio di lesioni.
Inoltre i numerosi consigli contenuti in questo libretto aiutano a mantenere il motociclo nelle migliori condizioni possibili. Se una volta letto
il manuale, aveste ulteriori quesiti da porre, non esitate a rivolgervi al vostro concessionario Yamaha.
Il team della Yamaha vi augura una lunga guida sicura e piacevole. Ricordate sempre di anteporre la sicurezza ad ogni altra cosa.
La Yamaha è alla continua ricerca di soluzioni avanzate da utilizzare nella progettazione e nel costante miglioramento della qualità del
prodotto. In conseguenza di ciò, sebbene questo manuale contenga sul veicolo le informazioni più aggiornate, disponibili alla data della
sua pubblicazione, è possibile che capiti di rilevare delle lievi difformità tra il motociclo e quanto descritto nel manuale. In caso di altre
questioni in merito al presente manuale, consultare un concessionario Yamaha.
AVVERTENZA
HWA10032
Si prega di leggere questo libretto per intero e attentamente prima di utilizzare questo motociclo.
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAU10134
Le informazioni particolarmente importanti sono evidenziate dai seguenti richiami:
*Il prodotto e le specifiche sono soggetti a modifiche senza preavviso.Questo è il simbolo di pericolo. Viene utilizzato per richiamare l’attenzione sui rischi poten-
ziali di infortuni. Osservare tutti i messaggi di sicurezza che seguono questo simbolo per evi-
tare infortuni o il decesso.
Un’AVVERTENZA indica una situazione pericolosa che, se non evitata, potrebbe provocare il
decesso o infortuni gravi.
Un richiamo di ATTENZIONE indica speciali precauzioni da prendersi per evitare di danneg-
giare il veicolo o altre cose.
Una NOTA contiene informazioni importanti che facilitano o che rendono più chiare le procedure.
AVVERTENZA
ATTENZIONENOTA
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

INFORMAZIONI IMPORTANTI NEL LIBRETTO USO E MANUTENZIONE
HAUM1012
XT660Z-XT660ZA
USO E MANUTENZIONE
©2014 della MBK INDUSTRIE
1a edizione, novembre 2014
Tutti i diritti sono riservati.
È vietata espressamente la ristampa o l’uso
non autorizzato
senza il permesso scritto della
MBK INDUSTRIE
Stampato in Francia.
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

INDICEINFORMAZIONI DI SICUREZZA...... 1-1
DESCRIZIONE.................................. 2-1

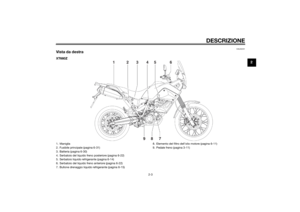

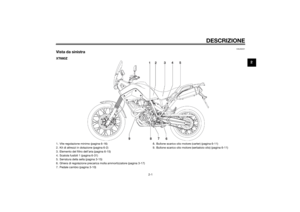

Vista da sinistra .............................. 2-1

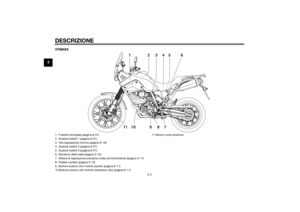

Vista da destra................................ 2-3

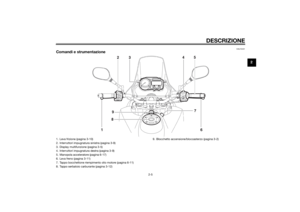

Comandi e strumentazione ............ 2-5
FUNZIONI DEGLI STRUMENTI E
DEI COMANDI.................................. 3-1
Sistema immobilizzatore ................ 3-1
Blocchetto
accensione/bloccasterzo ............ 3-2
Spie di segnalazione e di
avvertimento ............................... 3-3
Display multifunzione ..................... 3-5
Interruttori manubrio....................... 3-9
Leva frizione ................................. 3-10
Pedale cambio.............................. 3-10
Leva freno..................................... 3-11
Pedale freno ................................. 3-11
ABS (per i modelli ABS) ................ 3-11
Tappo serbatoio carburante ......... 3-12
Carburante.................................... 3-13
Tubetto sfiato serbatoio
carburante/tubo di troppopieno
serbatoio carburante ................. 3-14
Convertitore catalitico .................. 3-15
Sella .............................................. 3-15
Regolazione della forcella............. 3-16
Regolazione dell’assieme
ammortizzatore ......................... 3-17Cavalletto laterale ......................... 3-18

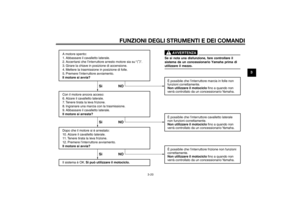

Sistema d’interruzione circuito
accensione ................................ 3-19
PER LA VOSTRA SICUREZZA –
CONTROLLI PRIMA
DELL’UTILIZZO................................. 4-1
UTILIZZO E PUNTI IMPORTANTI
RELATIVI ALLA GUIDA..................... 5-1
Accensione del motore ................... 5-1
Cambi di marcia .............................. 5-2
Consigli per ridurre il consumo del
carburante ................................... 5-3
Rodaggio......................................... 5-3
Parcheggio ...................................... 5-4
MANUTENZIONE E REGOLAZIONI
PERIODICHE..................................... 6-1
Kit attrezzi ....................................... 6-2
Tabella di manutenzione periodica
per il sistema di controllo
emissioni ...................................... 6-3
Tabella manutenzione generale e
lubrificazione................................ 6-5
Rimozione ed installazione dei
pannelli ........................................ 6-9
Controllo della candela ................. 6-10
Olio motore e elemento filtro
olio ............................................. 6-11
Liquido refrigerante ....................... 6-14Sostituzione dell’elemento filtrante
e pulizia del tubo di ispezione ... 6-15
Regolazione del regime del
minimo....................................... 6-16
Controllo del gioco della
manopola acceleratore ............. 6-17
Gioco valvole ................................ 6-17
Pneumatici .................................... 6-17
Ruote a raggi ................................ 6-20
Regolazione gioco della leva
frizione ....................................... 6-20
Controllo delle pastiglie del freno
anteriore e posteriore ................ 6-21
Controllo del livello liquido freni ... 6-22
Sostituzione del liquido freni ........ 6-23
Tensione della catena................... 6-24
Pulizia e lubrificazione della
catena di trasmissione .............. 6-25
Controllo e lubrificazione dei
cavi ............................................ 6-26
Controllo e lubrificazione della
manopola e del cavo
acceleratore .............................. 6-26
Controllo e lubrificazione delle
leve freno e frizione ................... 6-26
Controllo e lubrificazione del
pedale freno .............................. 6-27
Controllo e lubrificazione del
cavalletto laterale ...................... 6-27
Lubrificazione della sospensione
posteriore .................................. 6-28U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

INDICE
Lubrificazione dei perni del
forcellone ...................................6-28
Controllo della forcella ..................6-28
Controllo dello sterzo ....................6-29
Controllo dei cuscinetti ruote ........6-29
Batteria ..........................................6-30
Sostituzione dei fusibili..................6-31
Sostituzione di una lampada
faro .............................................6-33
Sostituzione di una lampada luce
di posizione anteriore.................6-34
Lampada biluce fanalino/stop .......6-35
Sostituzione della lampada
indicatore di direzione................6-35
Sostituzione della lampada luce
targa ...........................................6-36
Come supportare il motociclo .......6-36
Ruota anteriore (per modelli senza
ABS) ...........................................6-37
Ruota posteriore (per modelli
senza ABS).................................6-38
Ricerca ed eliminazione guasti......6-39
Tabelle di ricerca ed eliminazione
guasti .........................................6-41
PULIZIA E RIMESSAGGIO DEL
MOTOCICLO......................................7-1
Verniciatura opaca, prestare
attenzione ....................................7-1
Pulizia ..............................................7-1
Rimessaggio ....................................7-3CARATTERISTICHE TECNICHE...... 8-1
INFORMAZIONI PER I
CONSUMATORI................................ 9-1
Numeri d’identificazione ................. 9-1
INDICE ANALITICO........................ 10-1
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

1-1
1
INFORMAZIONI DI SICUREZZA
HAU1031C
Siate un proprietario responsabile
Come proprietari del veicolo, siete respon-
sabili del funzionamento in sicurezza e cor-
retto del vostro motociclo.
I motocicli sono veicoli con due ruote in li-
nea.
Il loro utilizzo e funzionamento in sicurezza
dipendono dall’uso di tecniche di guida
corrette e dall’esperienza del conducente.
Ogni conducente deve essere a conoscen-
za dei seguenti requisiti prima di utilizzare
questo motociclo.
Il conducente deve:
Ricevere informazioni complete da
una fonte competente su tutti gli
aspetti del funzionamento del motoci-
clo.
Rispettare le avvertenze e le istruzioni
di manutenzione in questo Libretto
uso e manutenzione.
Ricevere un addestramento qualifica-
to nelle tecniche di guida corrette ed
in sicurezza.
Richiedere assistenza tecnica profes-
sionale secondo quanto indicato in
questo Libretto uso e manutenzione
e/o reso necessario dalle condizioni
meccaniche.Non utilizzare mai un motociclo senza
essere stati addestrati o istruiti ade-
guatamente. Seguire un corso di ad-
destramento. I principianti
dovrebbero essere addestrati da un
istruttore qualificato. Contattare un
concessionario di motocicli autorizza-
to per informazioni sui corsi di adde-
stramento più vicini.
Guida in sicurezza
Eseguire i controlli prima dell’utilizzo ogni
volta che si usa il veicolo per essere certi
che sia in grado di funzionare in sicurezza.
La mancata esecuzione di un’ispezione o
manutenzione corretta del veicolo aumenta
la possibilità di incidenti o di danneggia-
menti del mezzo. Vedere pagina 4-1 per
l’elenco dei controlli prima dell’utilizzo.
Questo motociclo è stato progettato
per trasportare il conducente ed un
passeggero.
La causa prevalente di incidenti tra
automobili e motocicli è che gli auto-
mobilisti non vedono o identificano i
motocicli nel traffico. Molti incidenti
sono stati provocati da automobilisti
che non avevano visto il motociclo.
Quindi rendersi ben visibili sembraaver un ottimo effetto riducente
dell’eventualità di questo tipo di inci-
denti.
Pertanto:
• Indossare un giubbotto con colori
brillanti.
• Stare molto attenti nell’avvicina-
mento e nell’attraversamento degli
incroci, luogo più frequente di inci-
denti per i motocicli.
• Viaggiare dove gli altri utenti della
strada possano vedervi. Evitare di
viaggiare nella zona d’ombra di un
altro veicolo.
• Mai eseguire interventi di manuten-
zione su un motociclo senza di-
sporre di conoscenze adeguate.
Contattare un concessionario di
motocicli autorizzato per ricevere
informazioni sulla manutenzione
base del motociclo. Alcuni interven-
ti di manutenzione possono essere
eseguiti solo da personale qualifi-
cato.
Molti incidenti coinvolgono piloti ine-
sperti. Molti dei piloti coinvolti in inci-
denti non possiedono una patente di
guida motocicli valida.
• Accertarsi di essere qualificati, e
prestare il proprio motociclo soltan-
to a piloti esperti.U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM
