ATTENZIONE
HCA10591
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23285
Controllo dello sterzoSe usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione.
1. Sollevare da terra la ruota anteriore.
(Vedere pagina 6-36.) AVVERTENZA!
Per evitare infortuni, supportare
fermamente il veicolo in modo che
non ci sia pericolo che si ribalti.
[HWA10752]

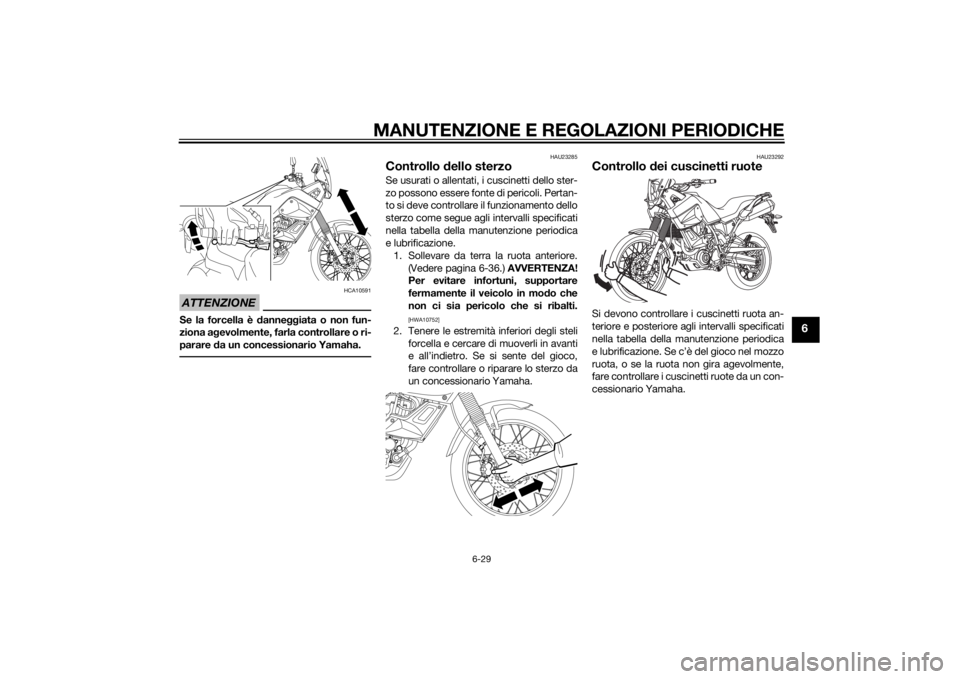

2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco,
fare controllare o riparare lo sterzo da
un concessionario Yamaha.
HAU23292
Controllo dei cuscinetti ruoteSi devono controllare i cuscinetti ruota an-
teriore e posteriore agli intervalli specificati
nella tabella della manutenzione periodica
e lubrificazione. Se c’è del gioco nel mozzo
ruota, o se la ruota non gira agevolmente,
fare controllare i cuscinetti ruote da un con-
cessionario Yamaha.
U2BDH1H0.book Page 29 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAUS1913
BatteriaPer accedere alla batteria (XTZ660Z):
La batteria si trova sotto la sella. (Vedere
pagina 3-15.)
Togliere la staffa della batteria rimuovendo
i bulloni.
Batteria (XTZ660ZA):
La batteria si trova sotto il serbatoio carbu-
rante.Per gli interventi sulla batteria rivolgersi ad
un concessionario Yamaha.
Questi modelli sono equipaggiati con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non oc-
corre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10761
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione a
deguata quan-
do si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE BAT-
TERIE FUORI DALLA PORTATA DEI
BAMBINI.
ATTENZIONE
HCA10621
Non tentare mai di togliere i sigilli delle
celle della batteria, in quanto ciò dan-
neggerebbe la batteria in modo perma-
nente.

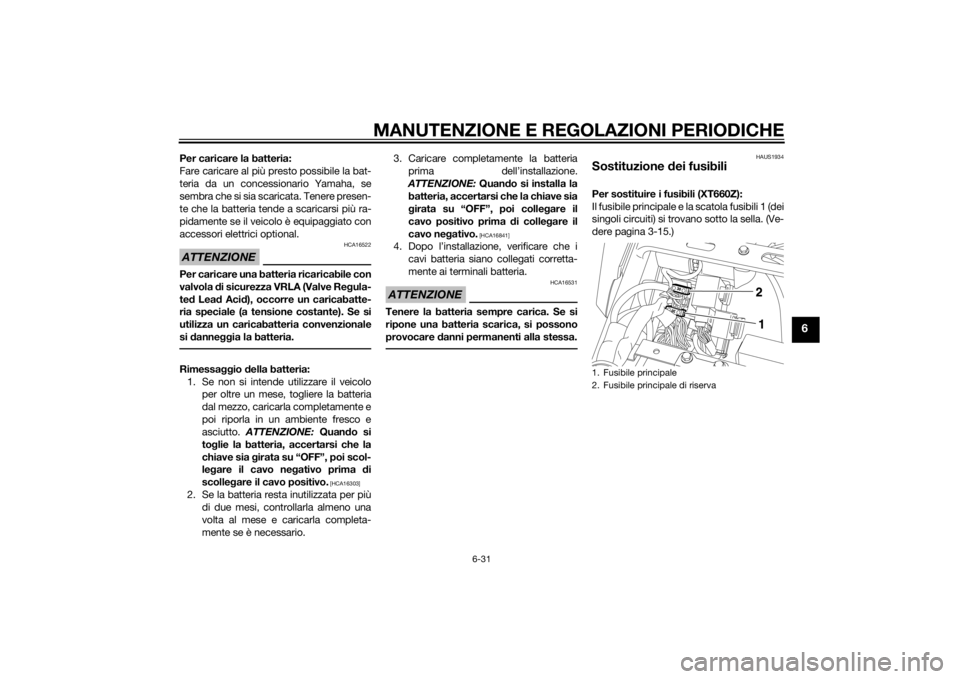

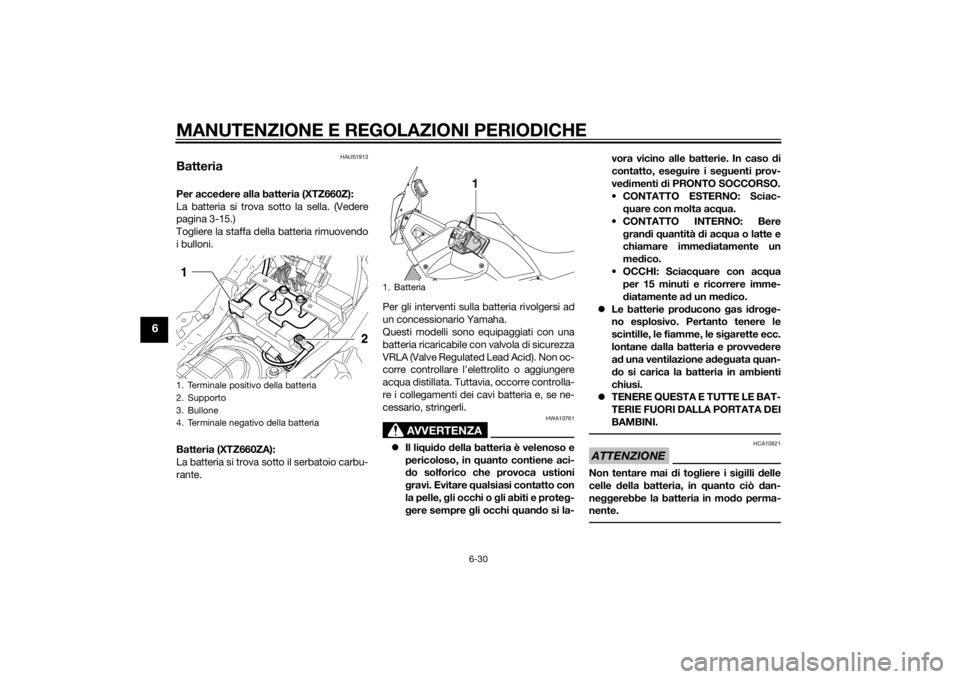

1. Terminale positivo della batteria
2. Supporto
3. Bullone
4. Terminale negativo della batteria
1. Batteria
U2BDH1H0.book Page 30 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6
Per caricare la batteria:
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più ra-
pidamente se il veicolo è equipaggiato con
accessori elettrici optional.ATTENZIONE
HCA16522
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regula-
ted Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria.Rimessaggio della batteria:
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16303]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.3. Caricare completamente la batteria
prima dell’installazione.
ATTENZIONE: Quando si installa la
batteria, accertarsi che la chiave sia
girata su “OFF”, poi collegare il
cavo positivo prima di collegare il
cavo negativo.
[HCA16841]
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.ATTENZIONE
HCA16531
Tenere la batteria sempre carica. Se si
ripone una batteria scarica, si possono
provocare danni permanenti alla stessa.
HAUS1934
Sostituzione dei fusibiliPer sostituire i fusibili (XT660Z):
Il fusibile principale e la scatola fusibili 1 (dei
singoli circuiti) si trovano sotto la sella. (Ve-
dere pagina 3-15.)1. Fusibile principale
2. Fusibile principale di riserva
U2BDH1H0.book Page 31 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
Per sostituire i fusibili (XT660ZA):
Il fusibile principale e la scatola fusibili 1
(solo per modelli con ABS), che si trovano
in una posizione diversa e difficile da rag-
giungere, devono essere sostituiti da un
concessionario Yamaha.
La scatola fusibili 2 (solo per modelli con
ABS) e la scatola fusibili 3 (dei singoli circu-
iti) si trovano sotto la sella. (Vedere pagina
3-15.)Per accedere alla scatola fusibili 2, tirarla
verso l’alto e aprirla.
Se un fusibile è bruciato, sostituirlo come
segue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installa-
re un fusibile nuovo dell’amperaggio
secondo specifica. AVVERTENZA!Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
[HWA15132]

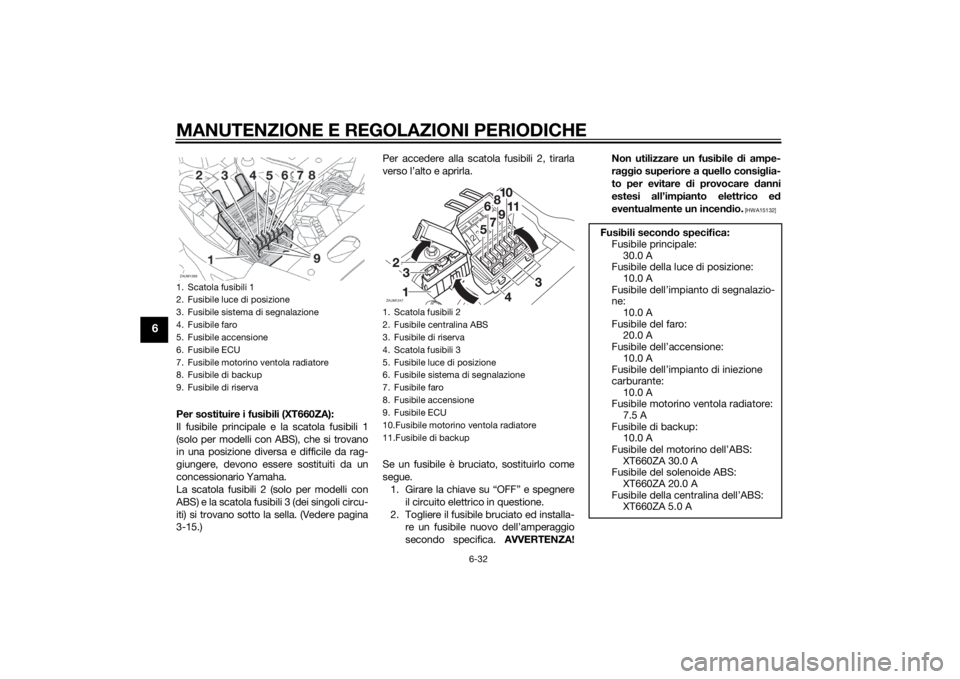

1. Scatola fusibili 1
2. Fusibile luce di posizione
3. Fusibile sistema di segnalazione
4. Fusibile faro
5. Fusibile accensione
6. Fusibile ECU
7. Fusibile motorino ventola radiatore
8. Fusibile di backup
9. Fusibile di riservaZAUM1269
1. Scatola fusibili 2
2. Fusibile centralina ABS
3. Fusibile di riserva
4. Scatola fusibili 3
5. Fusibile luce di posizione
6. Fusibile sistema di segnalazione
7. Fusibile faro
8. Fusibile accensione
9. Fusibile ECU
10.Fusibile motorino ventola radiatore
11.Fusibile di backup
2
34567
1SPA RE
SPA RE SPA RE
ZAUM1247
Fusibili secondo specifica:
Fusibile principale:
30.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile del faro:
20.0 A
Fusibile dell’accensione:
10.0 A
Fusibile dell’impianto di iniezione
carburante:
10.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile di backup:
10.0 A
Fusibile del motorino dell’ABS:
XT660ZA 30.0 A
Fusibile del solenoide ABS:
XT660ZA 20.0 A
Fusibile della centralina dell’ABS:
XT660ZA 5.0 A
U2BDH1H0.book Page 32 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
3 . G i r a r e l a c h i a v e s u “ O N ” e d a c c e n d e r e
il circuito elettrico in questione per
controllare se l’apparecchiatura fun-
ziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
HAUB1583
Sostituzione di una lampada faroQuesto modello è equipaggiato con lampa-
de faro alogene. Se una lampada faro bru-
cia, sostituirla come segue:ATTENZIONE
HCA10651
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il cappuccio coprilampada e
poi scollegare il connettore faro.1. Non toccare la parte di vetro della lampadi-
na.
1. Coprilampada del faro
U2BDH1H0.book Page 33 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
2. Sganciare il portalampada faro e poi
togliere la lampada guasta.
AVVERTENZA
HWA10791
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata.3. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
4. Collegare il connettore, e poi installare
il cappuccio coprilampada.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU42653
Sostituzione di una lampada luce
di posizione anterioreQuesto modello è dotato di due luci di po-
sizione anteriore. Se una lampada luce di
posizione anteriore brucia, sostituirla come
segue.
1. Rimuovere il pannello B. (Vedere pagi-
na 6-9.)
2. Togliere il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) estraendolo.
3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta-
lampada con cavetto.
5. Installare il portalampada della luce di
posizione anteriore (insieme alla lam-
pada) premendolo.

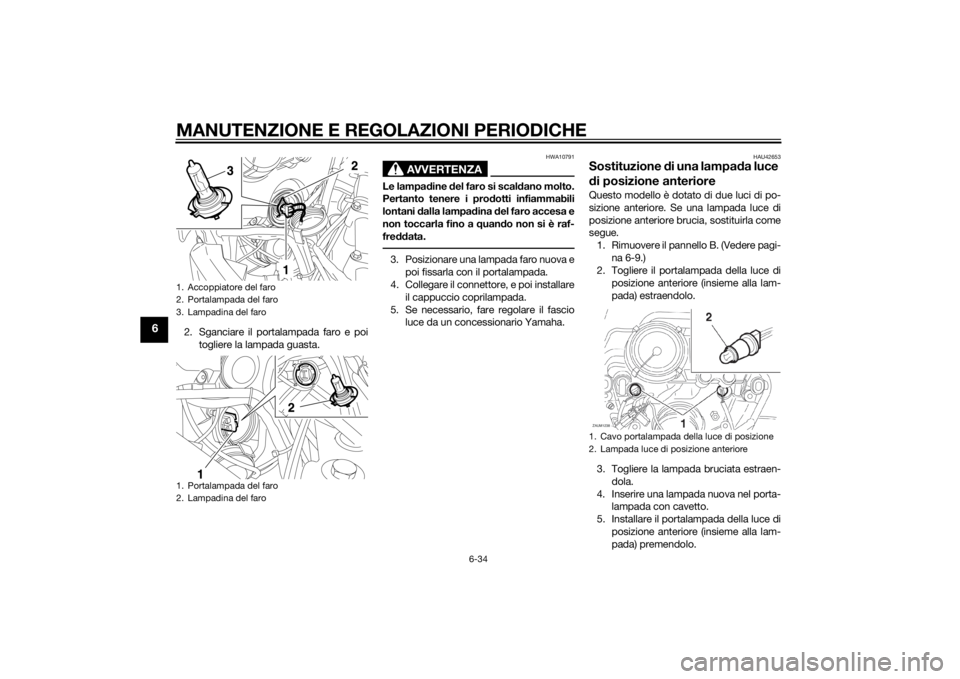

1. Accoppiatore del faro
2. Portalampada del faro
3. Lampadina del faro

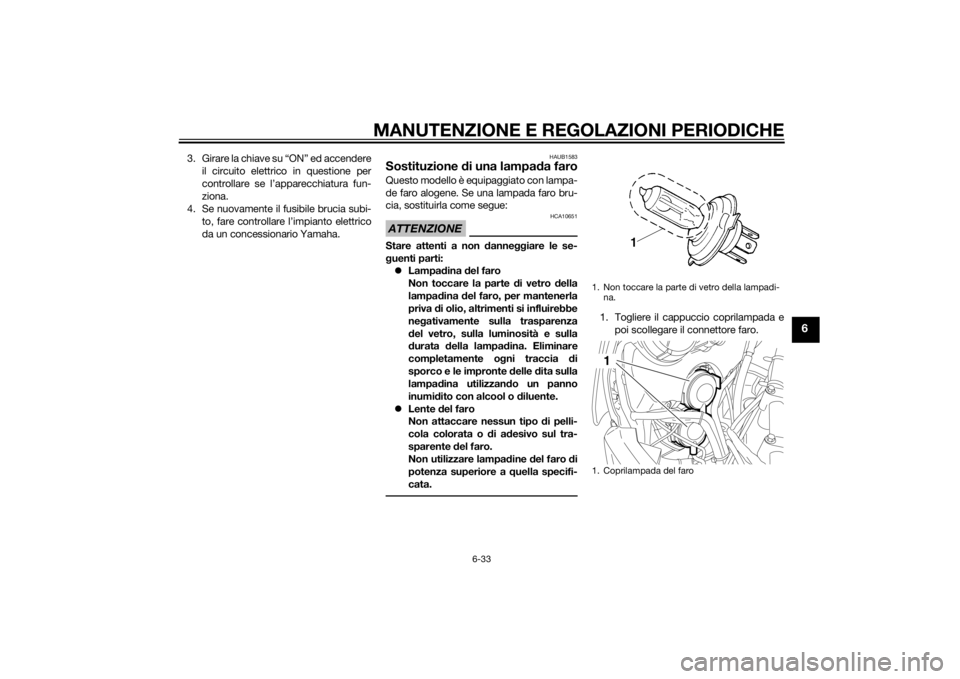

1. Portalampada del faro
2. Lampadina del faro
1. Cavo portalampada della luce di posizione
2. Lampada luce di posizione anterioreZAUM1238
U2BDH1H0.book Page 34 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
6. Installare il pannello.
HAU24182
Lampada biluce fanalino/stopQuesto modello è equipaggiato con una
lampada biluce fanalino/stop a LED.
Se la lampada biluce fanalino/stop non si
accende, farla controllare da un concessio-
nario Yamaha.
HAU24205
Sostituzione della lampada indi-
catore di direzione1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11192]

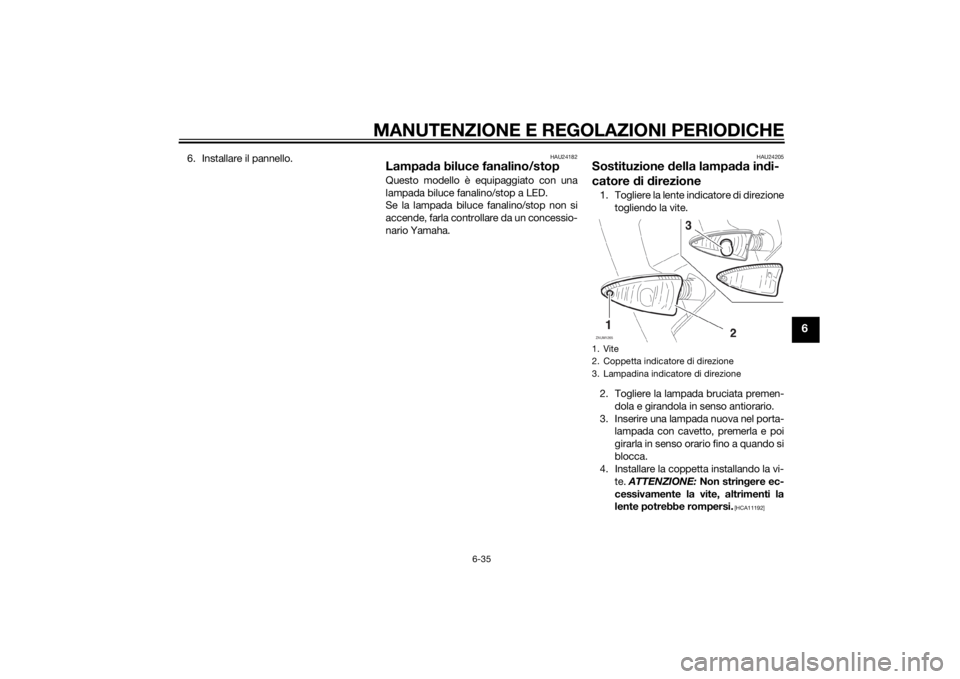

1. Vite
2. Coppetta indicatore di direzione
3. Lampadina indicatore di direzione
1ZAUM1265
U2BDH1H0.book Page 35 Friday, December 19, 2014 9:26 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
HAUM2203
Sostituzione della lampada luce

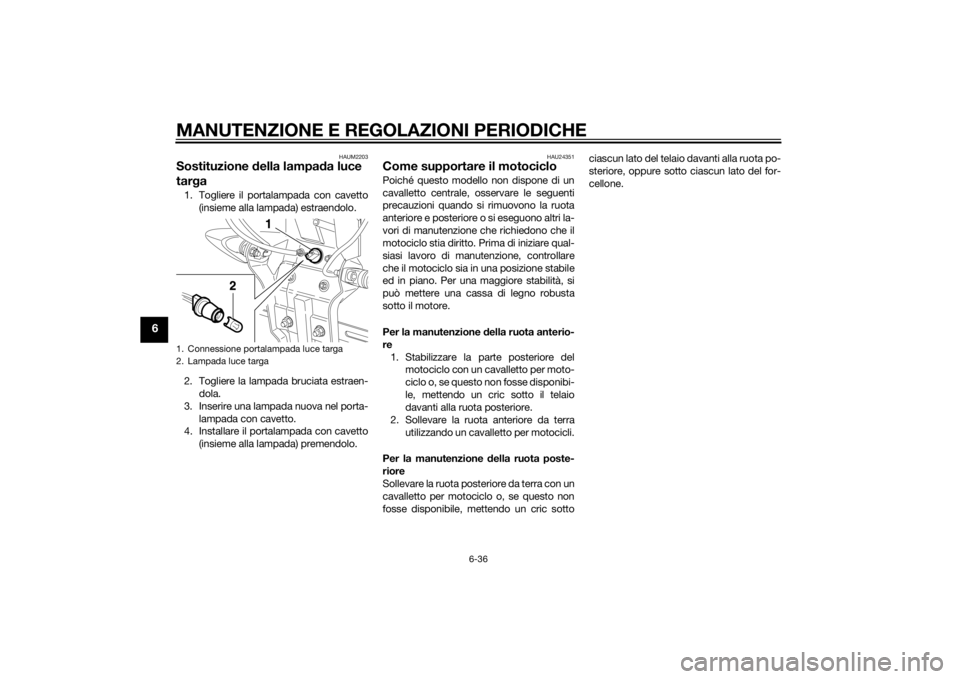

targa1. Togliere il portalampada con cavetto
(insieme alla lampada) estraendolo.
2. Togliere la lampada bruciata estraen-
dola.
3. Inserire una lampada nuova nel porta-
lampada con cavetto.
4. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
HAU24351
Come supportare il motocicloPoiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta
sotto il motore.
Per la manutenzione della ruota anterio-
re
1. Stabilizzare la parte posteriore del
motociclo con un cavalletto per moto-
ciclo o, se questo non fosse disponibi-
le, mettendo un cric sotto il telaio
davanti alla ruota posteriore.
2. Sollevare la ruota anteriore da terra
utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sottociascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
1. Connessione portalampada luce targa
2. Lampada luce targaU2BDH1H0.book Page 36 Friday, December 19, 2014 9:26 AM
