PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
5. Utilizzare olio spray come detergente
universale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve
entità della vernice provocati dai sas-
si, ecc.
7. Applicare della cera su tutte le super-
fici verniciate.
8. Lasciare asciugare completamente il
motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11132
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità
elevate, provare la capacità di fre-
nata del motociclo ed il suo com-
portamento in curva.
ATTENZIONE
HCA10801
Applicare con parsimonia olio spray
e cera e accertarsi di togliere con
un panno il prodotto in eccesso.
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.NOTAConsultare un concessionario
Yamaha per consigli sui prodotti da
usare.
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAUM1903
RimessaggioA breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10811
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammo-
niaca) e gli ambienti in cui sono im-
magazzinati prodotti chimici forti.A lungo termine
Prima di rimessare il motociclo per diversi
mesi:
1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U2BDH1H0.book Page 3 Friday, December 19, 2014 9:26 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante ed
aggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per
proteggere il cilindro, i segmenti, ecc.
dalla corrosione.
a. Togliere il cappuccio candela e la
candela.
b. Versare un cucchiaino da tè di olio
motore nel foro della candela.
c. Installare il cappuccio candela sul-
la candela e poi mettere la candela
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il
motore con lo starter. (In questo
modo la parete del cilindro si rico-
prirà di olio.)
e. Togliere il cappuccio candela e poi
installare la candela ed il cappuc-
cio candela. AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10952]
4. Lubrificare tutti i cavi di comando ed i
perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristi-
nare la pressione pneumatici e poi sol-
levare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di
poco ogni mese in modo da prevenire
il danneggiamento locale dei pneuma-
tici.
6. Coprire le uscite gas di scarico con
sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple-
tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)]. Per
maggiori informazioni sul rimessaggio
della batteria, vedere pagina 6-30.NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U2BDH1H0.book Page 4 Friday, December 19, 2014 9:26 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:
2246 mm (88.4 in)
Larghezza totale:
896 mm (35.3 in)
Altezza totale:
XT660Z 1477 mm (58.1 in)
XT660ZA 1450 mm (57.1 in)
Altezza alla sella:
XT660Z 896 mm (35.3 in)
XT660ZA 865 mm (34.1 in)
Passo:
XT660Z 1500 mm (59.1 in)
XT660ZA 1505 mm (59.3 in)
Distanza da terra:
XT660Z 260 mm (10.24 in)
XT660ZA 205 mm (8.07 in)
Raggio minimo di sterzata:
XT660Z 1958 mm (77.1 in)
XT660ZA 1980 mm (78.0 in)Peso:Peso in ordine di marcia:
XT660Z 206 kg (454 lb)
XT660ZA 215 kg (474 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, monoalbero
a camme in testa SOHC
Disposizione dei cilindri:
Monocilindro
Cilindrata:
660 cm3
Alesaggio × corsa:
100.0 × 84.0 mm (3.94 × 3.31 in)Rapporto di compressione:
10.0 : 1
Sistema di avviamento:
Avviamento elettrico
Sistema di lubrificazione:
A carter secco
Olio motore:Marca consigliata:
YAMALUBE
Tipo:
SAE 10W-30, 10W-40, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato:
API service tipo SE o superiore/JASO MA
Quantità di olio motore:
Senza sostituzione dell’elemento del filtro
dell’olio:
2.50 L (2.64 US qt, 2.20 Imp.qt)
Con sostituzione dell’elemento del filtro
dell’olio:
2.60 L (2.75 US qt, 2.29 Imp.qt)
Quantità di liquido refrigerante:Serbatoio liquido refrigerante (fino al livello
massimo):
0.50 L (0.53 US qt, 0.44 Imp.qt)
Radiatore (tutto il circuito compreso):
1.70 L (1.80 US qt, 1.50 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:
Soltanto benzina super senza piombo
Capacità del serbatoio carburante:
23.0 L (6.07 US gal, 5.06 Imp.gal)
Quantità di riserva carburante:
XT660Z 6.7 L (1.77 US gal, 1.47 Imp.gal)
XT660ZA 5.8 L (1.53 US gal, 1.28 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione:
5YK2 11Candela/-e:Produttore/modello:
NGK/CR7E
Distanza elettrodi:
0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
75/36 (2.083)
Trasmissione finale:
A catena
–20 –10 0
1020 30 40 50 C 10 30 50 70 90 110 0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:
45/15 (3.000)
Tipo di trasmissione:
Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione:
1ª:
30/12 (2.500)
2ª:
26/16 (1.625)
3ª:
23/20 (1.150)
4ª:
20/22 (0.909)
5ª:
20/26 (0.769)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza:
28.00 grado
Avancorsa:
XT660Z 113 mm (4.4 in)
XT660ZA 120 mm (4.7 in)Pneumatico anteriore:Tipo:
Con camera d'aria
Misura:
XT660Z 90/90-21 M/C 54S(METZELER)-
54T(MICHELIN)
XT660ZA 90/90-21 M/C 54S(PIRELLI)Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Produttore/modello:
XT660Z MICHELIN/SIRAC
Pneumatico posteriore:Tipo:
Con camera d'aria
Misura:
XT660Z 130/80-17 M/C 65S(METZELER)-
65T(MICHELIN)
XT660ZA 130/80-17 M/C 65S(PIRELLI)
Produttore/modello:
XT660Z METZELER/TOURANCE FRONT
XT660ZA PIRELLI/SCORPION TRAIL
Produttore/modello:
XT660Z MICHELIN/SIRACCarico:Carico massimo:
190 kg (419 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:
0–90 kg (0–198 lb)
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Condizione di carico:
90–190 kg (198–419 lb)Anteriore:
XT660Z 210 kPa (2.10 kgf/cm2, 30 psi)
XT660ZA 230 kPa (2.30 kgf/cm2, 33 psi)
Posteriore:
XT660Z 230 kPa (2.30 kgf/cm2, 33 psi)
XT660ZA 250 kPa (2.50 kgf/cm2, 36 psi)
Marcia fuoristrada:
Anteriore:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Posteriore:
XT660Z 200 kPa (2.00 kgf/cm2, 29 psi)
Marcia ad alta velocità:
Anteriore:
210 kPa (2.10 kgf/cm2, 30 psi)
Posteriore:
230 kPa (2.30 kgf/cm2, 33 psi)
Ruota anteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
21 x 1.85Ruota posteriore:Tipo di ruota:
Ruota a raggi
Dimensioni cerchio:
17 x 2.75Freno anteriore:Tipo:
A doppio disco
Comando:
Con la mano destra
Liquido consigliato:
DOT 4
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

CARATTERISTICHE TECNICHE
8-3
8
Freno posteriore:Tipo:
A disco singolo
Comando:
Con il piede destro
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore idraulico
Escursione ruota:
XT660Z 210 mm (8.3 in)
XT660ZA 160 mm (6.3 in)Sospensione posteriore:Tipo:
Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore:
Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
XT660Z 200 mm (7.9 in)
XT660ZA 145 mm (5.7 in)Impianto elettrico:Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
XT660Z GT9B-4
XT660ZA YTZ10STensione, capacità:
XT660Z 12 V, 8.0 Ah
XT660ZA 12 V, 8.6 Ah
Faro:Tipo a lampadina:
Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 55.0 W × 2
Lampada biluce fanalino/stop:
LED
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 3.0 W × 2
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
LED
Spia del folle:
LED
Spia abbagliante:
LED
Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LED
Spia dell’ABS:
XT660ZA LEDSpia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile motorino ventola radiatore:
7.5 A
Fusibile dell’impianto di iniezione carburante:
10.0 A
Fusibile della centralina dell’ABS:
XT660ZA 5.0 A
Fusibile del motorino dell’ABS:
XT660ZA 30.0 A
Fusibile del solenoide ABS:
XT660ZA 20.0 A
Fusibile di backup:
10.0 A
U2BDH1H0.book Page 3 Friday, December 19, 2014 9:26 AM

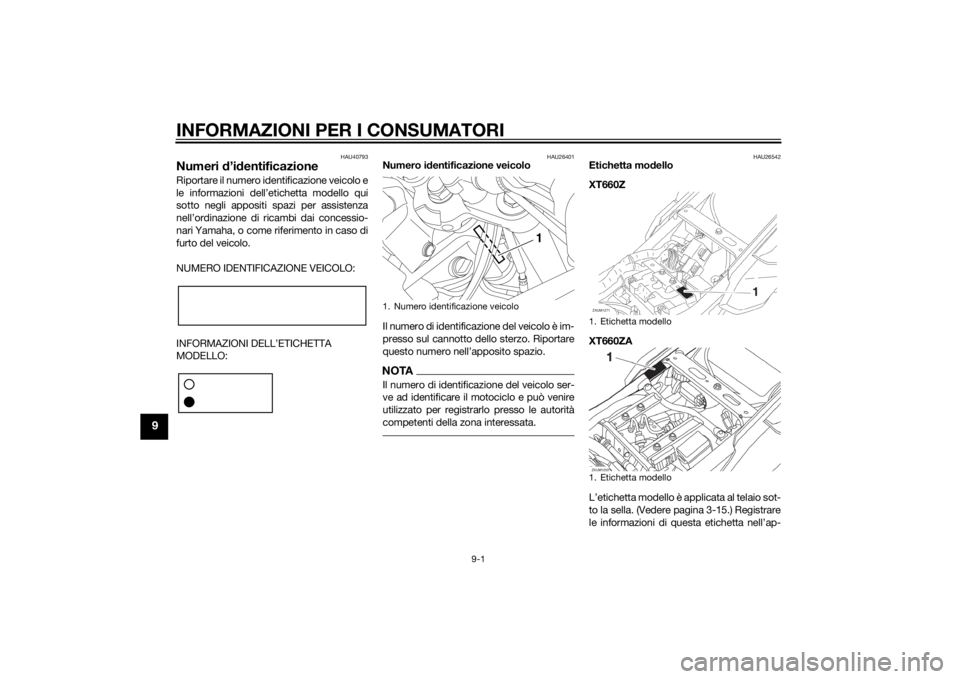

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU40793
Numeri d’identificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26401
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il motociclo e può venire
utilizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26542
Etichetta modello
XT660Z
XT660ZA
L’etichetta modello è applicata al telaio sot-
to la sella. (Vedere pagina 3-15.) Registrare
le informazioni di questa etichetta nell’ap-
1. Numero identificazione veicolo
1. Etichetta modello
1. Etichetta modelloZAUM1271ZAUM1255
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

INFORMAZIONI PER I CONSUMATORI
9-2
9
posito spazio. Queste informazioni sono
necessarie per ordinare i ricambi presso i
concessionari Yamaha.
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

10-1
10
INDICE ANALITICOAABS (per i modelli ABS) ........................ 3-11
Accensione del motore ........................... 5-1
Assieme ammortizzatore,
regolazione ......................................... 3-17BBatteria ................................................. 6-30
Blocchetto accensione/bloccasterzo ..... 3-2CCambi di marcia...................................... 5-2
Candela, controllo................................. 6-10
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-13
Carburante, consigli per ridurne il
consumo............................................... 5-3
Catena di trasmissione, pulizia e
lubrificazione ...................................... 6-25
Cavalletto laterale ................................. 3-18
Cavalletto laterale, controllo e
lubrificazione ...................................... 6-27
Cavi, controllo e lubrificazione.............. 6-26
Come supportare il motociclo .............. 6-36
Commutatore luce
abbagliante/anabbagliante ................... 3-9
Convertitore catalitico........................... 3-15
Cuscinetti ruote, controllo .................... 6-29DDisplay multifunzione .............................. 3-5EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-15
Etichetta modello .................................... 9-1FForcella, controllo ................................. 6-28Forcella, regolazione ............................ 3-16
Fusibili, sostituzione ............................. 6-31
GGioco della leva frizione, regolazione ... 6-20
Gioco della manopola acceleratore,
controllo ............................................. 6-17
Gioco valvole ........................................ 6-17IInformazioni di sicurezza ........................ 1-1
Interruttore avviamento .......................... 3-9
Interruttore dell’avvisatore acustico ....... 3-9
Interruttore di arresto motore ................. 3-9
Interruttore di segnalazione luce
abbagliante .......................................... 3-9
Interruttore indicatori di direzione .......... 3-9
Interruttore luci d’emergenza ............... 3-10
Interruttori manubrio............................... 3-9KKit attrezzi............................................... 6-2LLampada biluce fanalino/stop .............. 6-35
Lampada faro, sostituzione .................. 6-33
Lampada indicatore di direzione,
sostituzione ........................................ 6-35
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-34
Lampada luce targa, sostituzione ........ 6-36
Leva freno............................................. 3-11
Leva frizione ......................................... 3-10
Leve freno e frizione, controllo e
lubrificazione ...................................... 6-26
Liquido freni, sostituzione .................... 6-23
Liquido refrigerante .............................. 6-14
Livello liquido freni, controllo................ 6-22
MManopola e cavo acceleratore,
controllo e lubrificazione.....................6-26
Manutenzione e lubrificazione,
periodica ...............................................6-5
Manutenzione, sistema di controllo
emissioni ...............................................6-3NNumeri d’identificazione .........................9-1
Numero identificazione veicolo ...............9-1OOlio motore e elemento filtro olio ..........6-11PPannelli, rimozione ed installazione ........6-9
Parcheggio ..............................................5-4
Pastiglie del freno anteriore e
posteriore, controllo............................6-21
Pedale cambio ......................................3-10
Pedale freno ..........................................3-11
Pedale freno, controllo e
lubrificazione.......................................6-27
Perni del forcellone, lubrificazione ........6-28
Pneumatici ............................................6-17
Posizioni dei componenti ........................2-1
Pulizia ......................................................7-1RRegime del minimo ...............................6-16
Ricerca ed eliminazione guasti .............6-39
Rimessaggio ...........................................7-3
Rodaggio.................................................5-3
Ruota, anteriore (per modelli senza
ABS) ....................................................6-37
Ruota, posteriore (per modelli senza
ABS) ....................................................6-38
U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM
