2015 YAMAHA XT660Z Manuale duso (in Italian)

DESCRIZIONE
2-5
2
HAU10431
Comandi e strumentazione1. Leva frizione (pagina 3-10)
2. Interruttori impugnatura sinistra (pagina 3-9)
3. Display multifunzione (pagina 3-5)
4. Interruttori impugnatura destra (pagina 3-9)
5. Manopola acceleratore (pagina 6-17)
6. Leva freno (pagina 3-11)
7. Tappo bocchettone riempimento olio motore (pagina 6-11)
8. Tappo serbatoio carburante (pagina 3-12)9. Blocchetto accensione/bloccasterzo (pagina 3-2)
U2BDH1H0.book Page 5 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-1
3
HAU10978

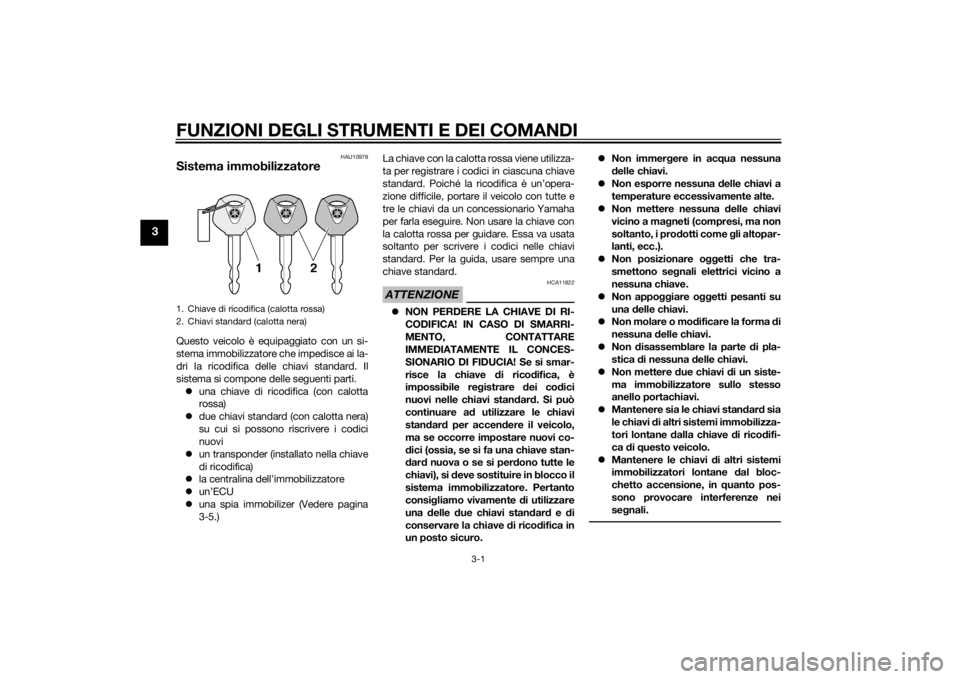

Sistema immobilizzatoreQuesto veicolo è equipaggiato con un si-
stema immobilizzatore che impedisce ai la-
dri la ricodifica delle chiavi standard. Il
sistema si compone delle seguenti parti.
una chiave di ricodifica (con calotta
rossa)
due chiavi standard (con calotta nera)
su cui si possono riscrivere i codici
nuovi
un transponder (installato nella chiave
di ricodifica)
la centralina dell’immobilizzatore
un’ECU
una spia immobilizer (Vedere pagina
3-5.)La chiave con la calotta rossa viene utilizza-
ta per registrare i codici in ciascuna chiave
standard. Poiché la ricodifica è un’opera-
zione difficile, portare il veicolo con tutte e
tre le chiavi da un concessionario Yamaha
per farla eseguire. Non usare la chiave con
la calotta rossa per guidare. Essa va usata
soltanto per scrivere i codici nelle chiavi
standard. Per la guida, usare sempre una
chiave standard.
ATTENZIONE
HCA11822
NON PERDERE LA CHIAVE DI RI-
CODIFICA! IN CASO DI SMARRI-
MENTO, CONTATTARE
IMMEDIATAMENTE IL CONCES-
SIONARIO DI FIDUCIA! Se si smar-
risce la chiave di ricodifica, è
impossibile registrare dei codici
nuovi nelle chiavi standard. Si può
continuare ad utilizzare le chiavi
standard per accendere il veicolo,
ma se occorre impostare nuovi co-
dici (ossia, se si fa una chiave stan-
dard nuova o se si perdono tutte le
chiavi), si deve sostituire in blocco il
sistema immobilizzatore. Pertanto
consigliamo vivamente di utilizzare
una delle due chiavi standard e di
conservare la chiave di ricodifica in
un posto sicuro.Non immergere in acqua nessuna
delle chiavi.
Non esporre nessuna delle chiavi a
temperature eccessivamente alte.
Non mettere nessuna delle chiavi
vicino a magneti (compresi, ma non
soltanto, i prodotti come gli altopar-
lanti, ecc.).
Non posizionare oggetti che tra-
smettono segnali elettrici vicino a
nessuna chiave.
Non appo
ggiare oggetti pesanti su
una delle chiavi.
Non molare o modificare la forma di
nessuna delle chiavi.
Non disassemblare la parte di pla-
stica di nessuna delle chiavi.
Non mettere due chiavi di un siste-
ma immobilizzatore sullo stesso
anello portachiavi.
Mantenere sia le chiavi standard sia
le chiavi di altri sistemi immobilizza-
tori lontane dalla chiave di ricodifi-
ca di questo veicolo.
Mantenere le chiavi di altri sistemi
immobilizzatori lontane dal bloc-
chetto accensione, in quanto pos-
sono provocare interferenze nei
segnali.
1. Chiave di ricodifica (calotta rossa)
2. Chiavi standard (calotta nera)U2BDH1H0.book Page 1 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-2
3
HAU10474

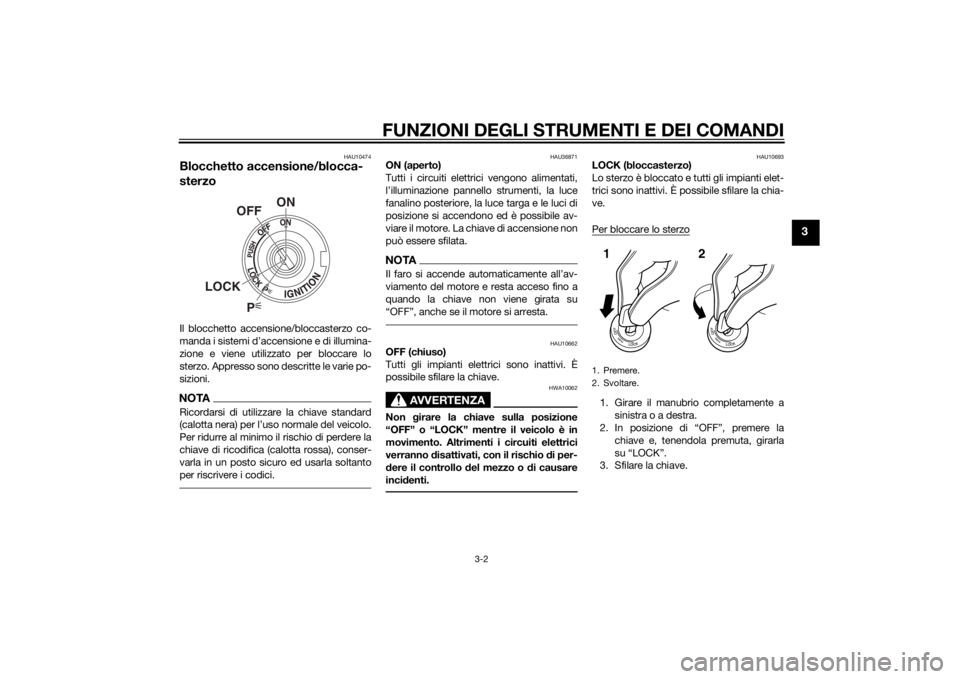

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard

Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU36871
ON (aperto)
Tutti i circuiti elettrici vengono alimentati,
l’illuminazione pannello strumenti, la luce
fanalino posteriore, la luce targa e le luci di
posizione si accendono ed è possibile av-
viare il motore. La chiave di accensione non
può essere sfilata.NOTA
viamento del motore e resta acceso fino a
quando la chiave non viene girata su

HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
dere il controllo del mezzo o di causare
incidenti.
HAU10693
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra o a destra.
2. In posizione di “OFF”, premere la
chiave e, tenendola premuta, girarla
su “LOCK”.
3. Sfilare la chiave.
P
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
U2BDH1H0.book Page 2 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-3
3
Per sbloccare lo sterzoPremere la chiave nel blocchetto accensio-
ne e poi, tenendola premuta, girarla su
“OFF”.
HAU10942
(Parcheggio)
Lo sterzo è bloccato e la luce fanalino po-
steriore, la luce targa e le luci di posizione
sono accese. È possibile accendere le luci
d’emergenza e le luci indicatori di direzione,
ma tutti gli altri impianti elettrici sono inatti-
vi. È possibile sfilare la chiave.
Lo sterzo deve essere bloccato prima di
poter girare la chiave su “ ”.
ATTENZIONE
HCA11021
Non utilizzare a lungo la posizione di
parcheggio, per evitare di scaricare la
batteria.
HAU49398
Spie di segnalazione e di avverti-
mento
HAUB1512
Spia indicatore di direzione “ ”
Questa spia lampeggia quando una luce in-
dicatori di direzione lampeggia.
Si può controllare il circuito elettrico della
spia indicatore di direzione girando la chia-
ve su “ON”.
1. Premere.
2. Svoltare.12

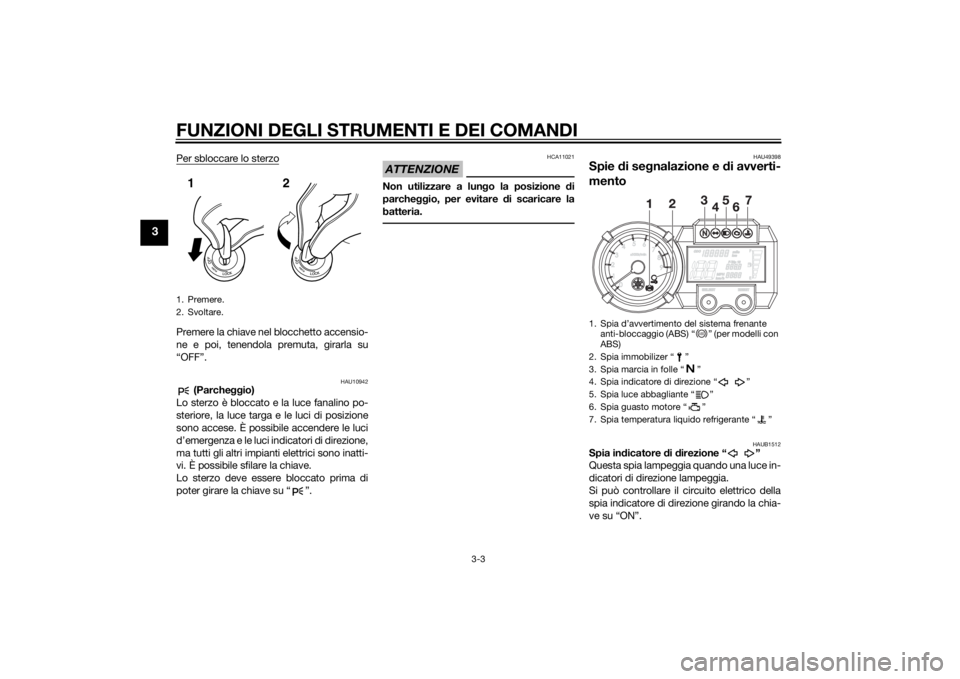

1.
anti-bloccaggio (ABS) Ž (per modelli con
ABS)
2. Spia immobilizer Ž
3. Spia marcia in folle Ž
4. Spia indicatore di direzione Ž
5. Spia luce abbagliante Ž
6. Spia guasto motore Ž
7. Spia temperatura liquido refrigerante Ž
ABS
U2BDH1H0.book Page 3 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-4
3
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUB1521
Spia marcia in folle “ ”
Questa spia di segnalazione si accende
quando la trasmissione è in posizione di fol-
le.
Si può controllare il circuito elettrico della
spia marcia in folle girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAUB1531
Spia luce abbagliante “ ”
Questa spia di segnalazione si accende
quando l’abbagliante del faro è acceso.
Si può controllare il circuito elettrico della
spia luce abbagliante girando la chiave su
“ON”.
Se la spia di segnalazione non si accende
per pochi secondi, e poi si spegne, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
HAU11447
Spia temperatura liquido refrigerante
“”
Questa spia si accende se il motore si sur-
riscalda. Se questo accade, arrestare im-
mediatamente il motore e lasciarlo
raffreddare.
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.ATTENZIONE
HCA10022
Non continuare a far funzionare il moto-
re se si sta surriscaldando.NOTAPer i veicoli equipaggiati con ventola
radiatore, la ventola radiatore (le ven-
tole radiatore) si accende o si spegne
automaticamente in funzione della
temperatura del liquido refrigerante
nel radiatore.
Se il motore si surriscalda, vedere pa-
gina 6-42 per ulteriori istruzioni.
HAU11535
Spia guasto motore “ ”
Questa spia si accende o lampeggia se vie-
ne rilevato un problema nel circuito elettrico
di monitoraggio del motore. Se questo ac-
cade, far controllare il dispositivo di auto-
diagnosi da un concessionario Yamaha.
(Vedere pagina 3-8 per spiegazioni sul di-
spositivo di autodiagnosi.)
Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU11546
Spia ABS “ ” (per modelli con ABS)
Se questa spia si accende o lampeggia du-
rante la guida, è possibile che l’ABS non
funzioni correttamente. Se questo accade,
fare controllare il sistema da un concessio-
nario Yamaha al più presto possibile. (Ve-
dere pagina 3-11.)
AVVERTENZA
HWA10082
Quando la spia ABS si accende o lam-
peggia durante la marcia, l’impianto fre-
nante ritorna alla frenatura
convenzionale. Pertanto stare attenti a
ABS
U2BDH1H0.book Page 4 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-5
3
non provocare il bloccaggio delle ruote
durante le frenate di emergenza. Se la
spia d’avvertimento si accende o lam-
peggia durante la marcia, fare controlla-
re l’impianto frenante da un
concessionario Yamaha al più presto
possibile.Si può controllare il circuito elettrico della
spia girando la chiave su “ON”. La spia do-
vrebbe accendersi per pochi secondi e poi
spegnersi.
Se la spia non si accende all’inizio girando
la chiave su “ON”, o se la spia resta accesa,
fare controllare il circuito elettrico da un
concessionario Yamaha.
HAU26879
Spia immobilizer “ ”
Con la chiave girata su “OFF” e dopo che
sono trascorsi 30 secondi, la spia di segna-
lazione inizierà a lampeggiare indicando
l’attivazione del sistema immobilizzatore.
Trascorse 24 ore, la spia di segnalazione
cesserà di lampeggiare, ma il sistema im-
mobilizzatore continuerà a restare attivo.
Si può controllare il circuito elettrico della
spia di segnalazione girando la chiave su
“ON”. La spia di segnalazione dovrebbe
accendersi per pochi secondi e poi spe-
gnersi.Se la spia di segnalazione non si accende
all’inizio girando la chiave su “ON”, o se la
spia di segnalazione resta accesa, fare
controllare il circuito elettrico da un con-
cessionario Yamaha.
Inoltre il dispositivo di autodiagnosi rileva
problemi nei circuiti del sistema immobiliz-
zatore. (Vedere pagina 3-8 per spiegazioni
sul dispositivo di autodiagnosi.)
HAUS1944
Display multifunzione
AVVERTENZA
HWA12313
Ricordarsi di arrestare il veicolo prima di
eseguire qualsiasi modifica delle impo-
stazioni del display multifunzione. Il
cambiamento delle impostazioni duran-
te la marcia può distrarre il pilota ed au-
mentare il rischio di un incidente.1. Contagiri
2. Tachimetro
3. Contachilometri totalizzatore
4. Contachilometri parziale/contachilometri
parziale riserva carburante
5. Orologio digitale
6. Indicatore livello carburante
7. Tasto “RESET”
8. Tasto “SELECT”
U2BDH1H0.book Page 5 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-6
3
Il display multifunzione è equipaggiato con
i seguenti strumenti:
un tachimetro (che indica la velocità di
marcia)
un contagiri digitale (che indica il regi-
me motore giri/min)
un totalizzatore contachilometri (che
indica la distanza totale percorsa)
due contachilometri parziali (che indi-
cano la distanza percorsa dopo l’ulti-
mo azzeramento)
un contachilometri parziale riserva
carburante (che indica la distanza per-
corsa da quando il segmento inferiore
dell’indicatore livello carburante aveva
iniziato a lampeggiare)
un orologio digitale
un indicatore livello carburante
un dispositivo di autodiagnosiNOTARicordarsi di girare la chiave su “ON”
prima di utilizzare i tasti “SELECT” e
“RESET”.
Solo per il Regno Unito: Per alternare
sul tachimetro e sui totalizzatori con-
tachilometri/contachilometri parziali la
visualizzazione dei chilometri e delle
miglia, premere contemporaneamen-
te i tasti “SELECT” e “RESET”, quindi
tenendo premuti i tasti, girare la chiave
su “ON”. Quando le cifre iniziano alampeggiare, premere il tasto “SE-
LECT” per alternare chilometri e mi-
glia.
Contagiri
Il contagiri consente al pilota di controllare
il regime di rotazione del motore e di man-
tenerlo entro la gamma di potenza ideale.
Girando la chiave su “ON”, l’ago del conta-
giri percorre per una volta l’intera gamma di
giri/min. e poi ritorna a zero giri/min. per
provare il circuito elettrico.ATTENZIONE
HCA10032
Non far funzionare il motore quando il
contagiri è nella zona rossa.
Zona rossa: 7500 giri/min. e oltre
Modalità contachilometri parziali e con-
tagiri
Premendo il tasto “SELECT” si alterna la vi-
sualizzazione delle modalità contachilome-
tri parziale “TRIP 1” e “TRIP 2” nel seguente
ordine:
TRIP 1 → TRIP 2 → TRIP 1
Quando la quantità di carburante nel serba-
toio carburante scende a XT660Z 6.7 L
(1.77 US gal, 1.47 Imp.gal) - XT660ZA 5.8 L
(1.53 US gal, 1.28 Imp.gal), il segmento in-
feriore dell’indicatore livello carburante ini-
zia a lampeggiare e la visualizzazione del
contachilometri parziale passa automatica-
1. Contagiri
2. Zona rossa del contagiri
1. Contachilometri totalizzatore
2. Contachilometri parziale/contachilometri
parziale riserva carburante
3. Tasto “SELECT”
4. Tasto “RESET”
U2BDH1H0.book Page 6 Friday, December 19, 2014 9:26 AM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
mente alla modalità contachilometri parzia-
le riserva carburante “F-TRIP” e inizia a
conteggiare la distanza percorsa a partire
da quel momento. In tal caso, premendo il
tasto “SELECT” sul display si alterneranno
le varie modalità di contachilometri parziali
nel seguente ordine:
F-TRIP → TRIP 1 → TRIP 2 → F-TRIP
Per azzerare un contachilometri parziale,
selezionarlo premendo il tasto “SELECT” e
poi premere il tasto “RESET” per almeno
quattro secondi. Se non si azzera manual-
mente il contachilometri parziale riserva
carburante, esso si azzera automaticamen-
te, e il display torna alla modalità preceden-
te dopo il rifornimento e una percorrenza di
5 km (3 mi).Modalità orologio digitale
NOTAL’orologio digitale indica sempre l’ora, indi-
pendentemente dalla posizione del bloc-
chetto accensione.Per regolare l’orologio digitale:1. Premere il tasto “SELECT” per almeno
quattro secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto “RE-
SET” per regolare le ore.
3. Premere il tasto “SELECT”, e le cifre
dei minuti iniziano a lampeggiare.
4. Premere il tasto “RESET” per regolare
i minuti.5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.
Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Quando si gira la
chiave su “ON”, tutti i segmenti del display
dell’indicatore livello carburante appaiono
uno dopo l’altro e poi si spengono per pro-
vare il circuito elettrico. Man mano che il li-
vello carburante scende, i segmenti
dell’indicatore livello carburante sul display
spariscono verso la lettera “E” (vuoto).
Quando resta soltanto un segmento accan-
to alla lettera “E” (vuoto), effettuare il riforni-
mento il più presto possibile.1. Orologio digitale
2. Tasto “SELECT”
3. Tasto “RESET”
1. Indicatore livello carburante
U2BDH1H0.book Page 7 Friday, December 19, 2014 9:26 AM
