2015 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

3778-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
Jos rengas puhkeaa (vararenkaalla varus-
tetut autot)
●Pysäytä auto kovalle, tasaiselle alustalle.
●Kytke seisontajarru.
●Aseta vaihteenvalitsin P-vaihdeasentoon.
●Sammuta hybridijärjestelmä.
●Kytke hätävilkut. (→S. 356)
Autosi on varustettu vararenkaalla. Puhjenneen renkaan tilalle
voidaan vaihtaa vararengas.
Yksityiskohtia renkaista: →S. 316
VAROITUS
■Jos rengas puhkeaa
Älä jatka ajamista puhjenneella renkaalla.
Lyhytkin ajo puhjenneella renkaalla voi vaurioittaa renkaan ja vanteen korja-
uskelvottomiksi, mistä voi seurata onnettomuus.
Ennen auton nostamista nosturilla

3788-2. Toimenpiteet häiriön sattuessa
■Sijainti
Vararenkaan, nosturin ja työkalulaukun sijainti
Nosturi
Varapyörä
Työkalulaukku
Nosturin kampiTavaratilan lattiasuojus
Rengasavain
Hinaussilmukka1
2
3
4
5
6
7

3798-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
VAROITUS
■Nosturin käyttö
Huomioi seuraavat varotoimenpiteet.
Nosturin käyttäminen väärin saattaa johtaa kuolemaan ja vakavaan louk-
kaantumiseen, jos auto yllättäen tippuu nosturilta.
●Nosturi on tarkoitettu käytettäväksi ainoastaan hätätapauksessa rengasri-
kon yhteydessä. Nosturia ei ole suunniteltu käytettäväksi kausiluonteiseen
kesä- ja talvirenkaiden vaihtoon.
●Älä käytä nosturia muuhun tarkoitukseen kuin renkaiden vaihtamiseen tai
lumiketjujen asentamiseen ja poistamiseen.
●Käytä ainoastaan tämän auton mukana tulevaa nosturia vaihtaessasi rik-
koutunutta rengasta.
Älä käytä sitä muissa autoissa, äläkä käytä muita nostureita vaihtaessasi
rikkoutunutta rengasta.
●Aseta nosturi nostopisteeseen.
●Älä pane mitään kehonosaa auton alle kun se on nosturin varassa.
●Älä käynnistä hybridijärjestelmää tai aja autoa auton ollessa nosturin
varaan tuettuna.
●Autossa ei saa olla ketään noston aikana.
●Älä laita autoa nostaessasi nosturin alle tai nostopisteen ja nosturin väliin
mitään esineitä.
●Älä nosta autoa korkeammalle kuin mitä renkaan vaihtaminen vaatii.
●Käytä kiinteitä tukia mikäli sinun täytyy mennä auton alle.
●Kun lasket autoa alaspäin, tarkista, että auton lähellä ei ole ketään. Jos
lähistöllä on ihmisiä, varoita heitä suullisesti ennen alas laskemista.

3808-2. Toimenpiteet häiriön sattuessa
Siirrä vasen etuistuin etummai-
seen asentoonsa ja poista suo-
jus.
Ota nosturi esiin.
Kiinnitetään
Vapautetaan
Nosturin ottaminen esiin
1
2
1
2

3818-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
XAutot, joissa on kompakti varapyörä
Lattialevyllä varustetut mallit: Nosta lattialevy ja vedä sitä itseäsi
kohti poistaaksesi sen. (→S. 278)
Poista tavaratilan lattiasuojus.
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.
XTäysikokoisella varapyörällä varustetut autot
Nosta lattialevy ja vedä sitä itseäsi kohti poistaaksesi sen.
(→S. 278)
Poista varapyörän päällä oleva
pehmuste ja löysää kiinnitys-
mutteri.
Varapyörän esille ottaminen
1
2
3
1
2

3828-2. Toimenpiteet häiriön sattuessa
Aseta esteet pyöriin.
Jos autossa on teräsvanteet,
irrota koristekapseli rengasavai-
mella.
Suojaa koristekapseli rengasavai-
men ja koristekapselin väliin asete-
tulla kankaalla.
Löysää pyörän muttereita hie-
man (yksi kierros).
Puhjenneen renkaan vaihtaminen
1
Puhjennut rengasEsteen paikka
EdessäVasen puoliOikean takapyörän taakse
Oikea puoliVasemman takapyörän taakse
TakanaVasen puoliOikean etupyörän eteen
Oikea puoliVasemman etupyörän eteen
2
3

3838-2. Toimenpiteet häiriön sattuessa
8
Häiriön sattuessa
Käännä nosturin osaa
käsin, kunnes nosturin lovi
osuu nostopisteeseen.
Merkit nostopisteiden löytämiseksi
on merkitty helmapellin alapin-
taan. Ne osoittavat kohdan mihin
nosturi asetetaan.
Nosta autoa, kunnes rengas
irtoaa hieman maasta.
Irrota kaikki pyöränmutterit ja
pyörä.
Kun asetat pyörän maahan, aseta
se niin, että vanteen ulkopuoli
osoittaa ylöspäin välttääksesi naar-
muttamasta pyörän pintaa.
4
5
6

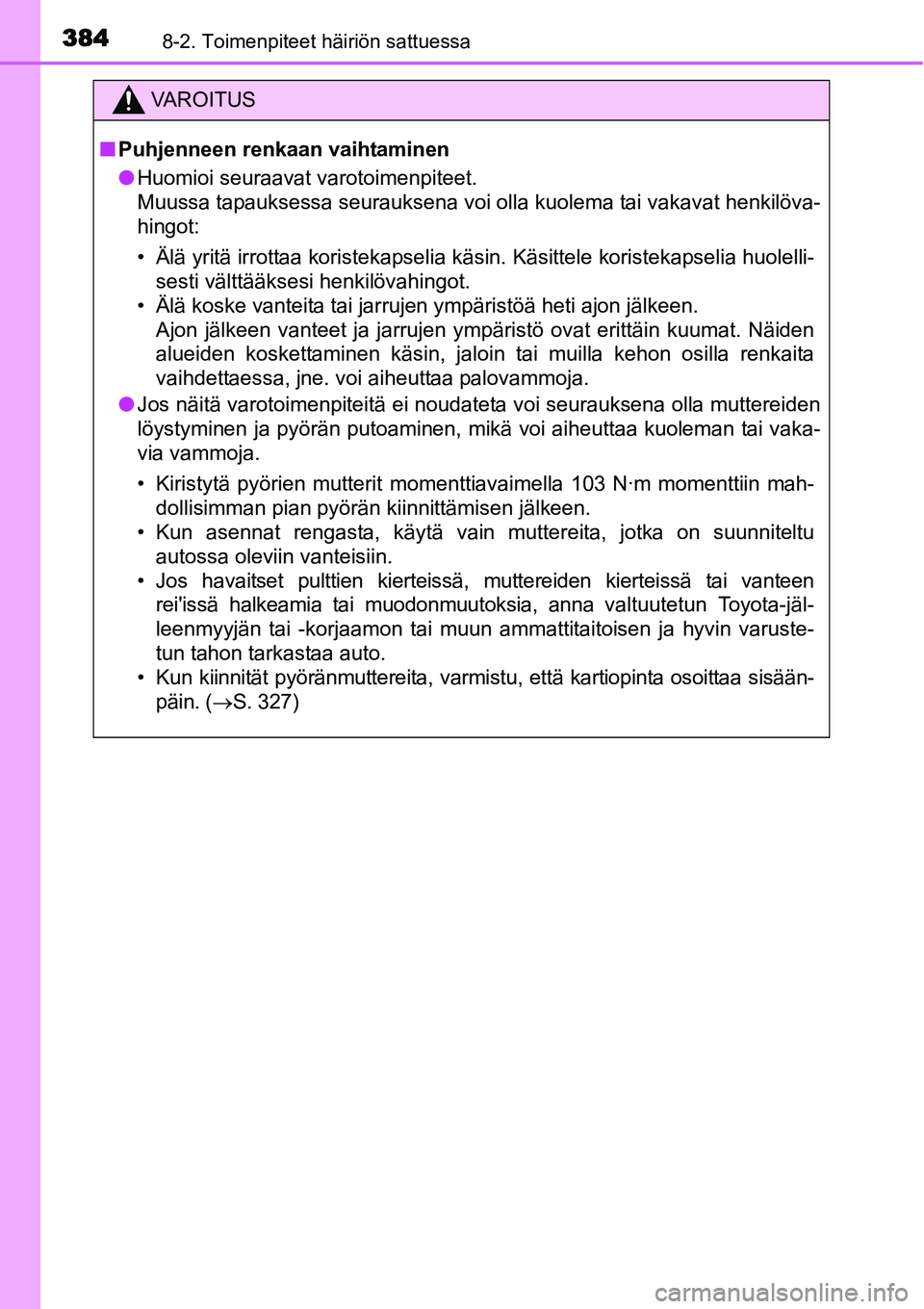

3848-2. Toimenpiteet häiriön sattuessa
VAROITUS
■Puhjenneen renkaan vaihtaminen
●Huomioi seuraavat varotoimenpiteet.
Muussa tapauksessa seurauksena voi olla kuolema tai vakavat henkilöva-
hingot:
• Älä yritä irrottaa koristekapselia käsin. Käsittele koristekapselia huolelli-
sesti välttääksesi henkilövahingot.
• Älä koske vanteita tai jarrujen ympäristöä heti ajon jälkeen.
Ajon jälkeen vanteet ja jarrujen ympäristö ovat erittäin kuumat. Näiden
alueiden koskettaminen käsin, jaloin tai muilla kehon osilla renkaita
vaihdettaessa, jne. voi aiheuttaa palovammoja.
●Jos näitä varotoimenpiteitä ei noudateta voi seurauksena olla muttereiden
löystyminen ja pyörän putoaminen, mikä voi aiheuttaa kuoleman tai vaka-
via vammoja.
• Kiristytä pyörien mutterit momenttiavaimella 103 N·m momenttiin mah-
dollisimman pian pyörän kiinnittämisen jälkeen.
• Kun asennat rengasta, käytä vain muttereita, jotka on suunniteltu
autossa oleviin vanteisiin.
• Jos havaitset pulttien kierteissä, muttereiden kierteissä tai vanteen
rei'issä halkeamia tai muodonmuutoksia, anna valtuutetun Toyota-jäl-
leenmyyjän tai -korjaamon tai muun ammattitaitoisen ja hyvin varuste-
tun tahon tarkastaa auto.
• Kun kiinnität pyöränmuttereita, varmistu, että kartiopinta osoittaa sisään-
päin. (→S. 327)
