2015 TOYOTA YARIS HYBRID Omistajan Käsikirja (in Finnish)

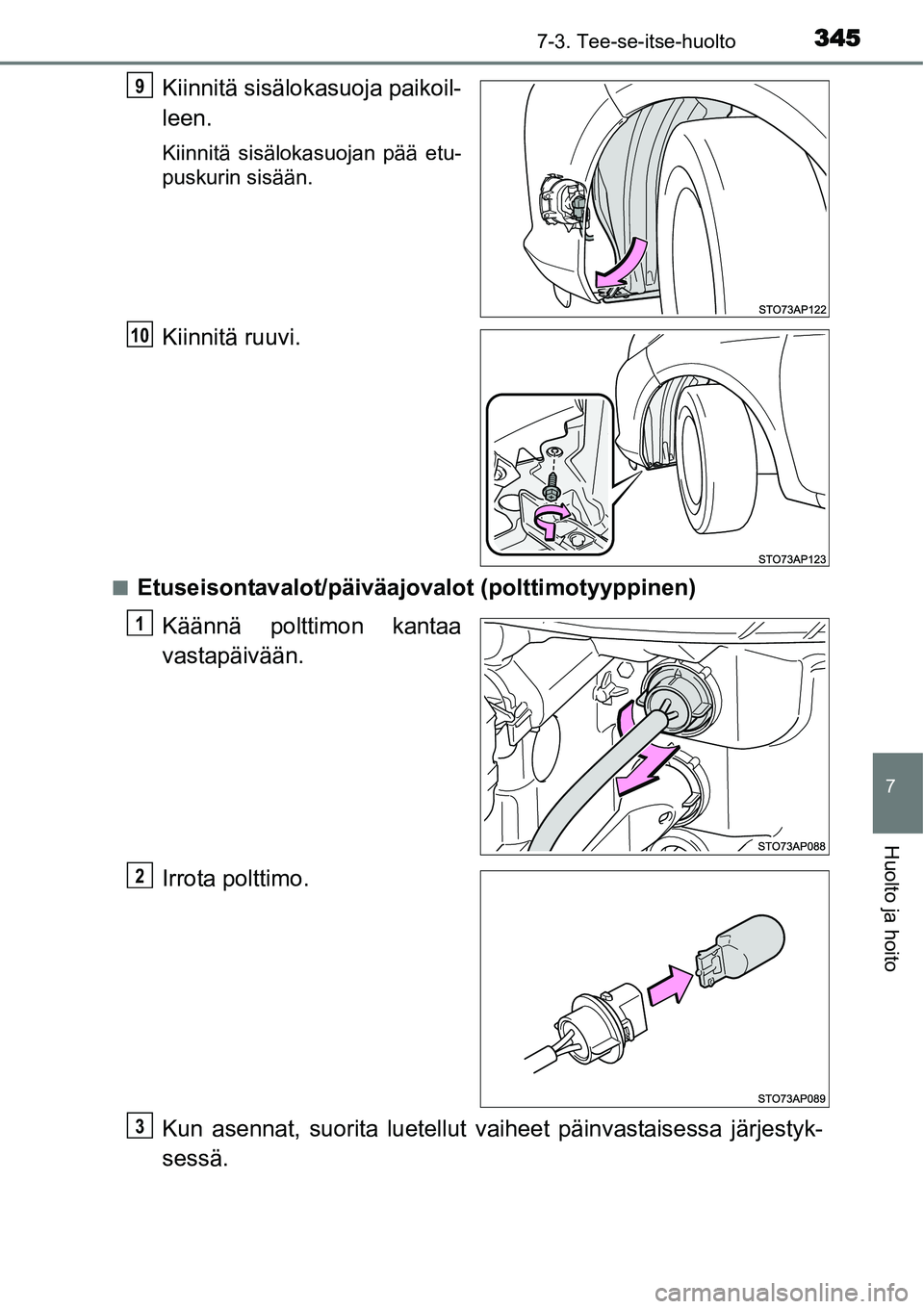

3457-3. Tee-se-itse-huolto
7
Huolto ja hoito
Kiinnitä sisälokasuoja paikoil-
leen.
Kiinnitä sisälokasuojan pää etu-
puskurin sisään.
Kiinnitä ruuvi.
■Etuseisontavalot/päiväajovalot (polttimotyyppinen)
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
9
10
1
2
3

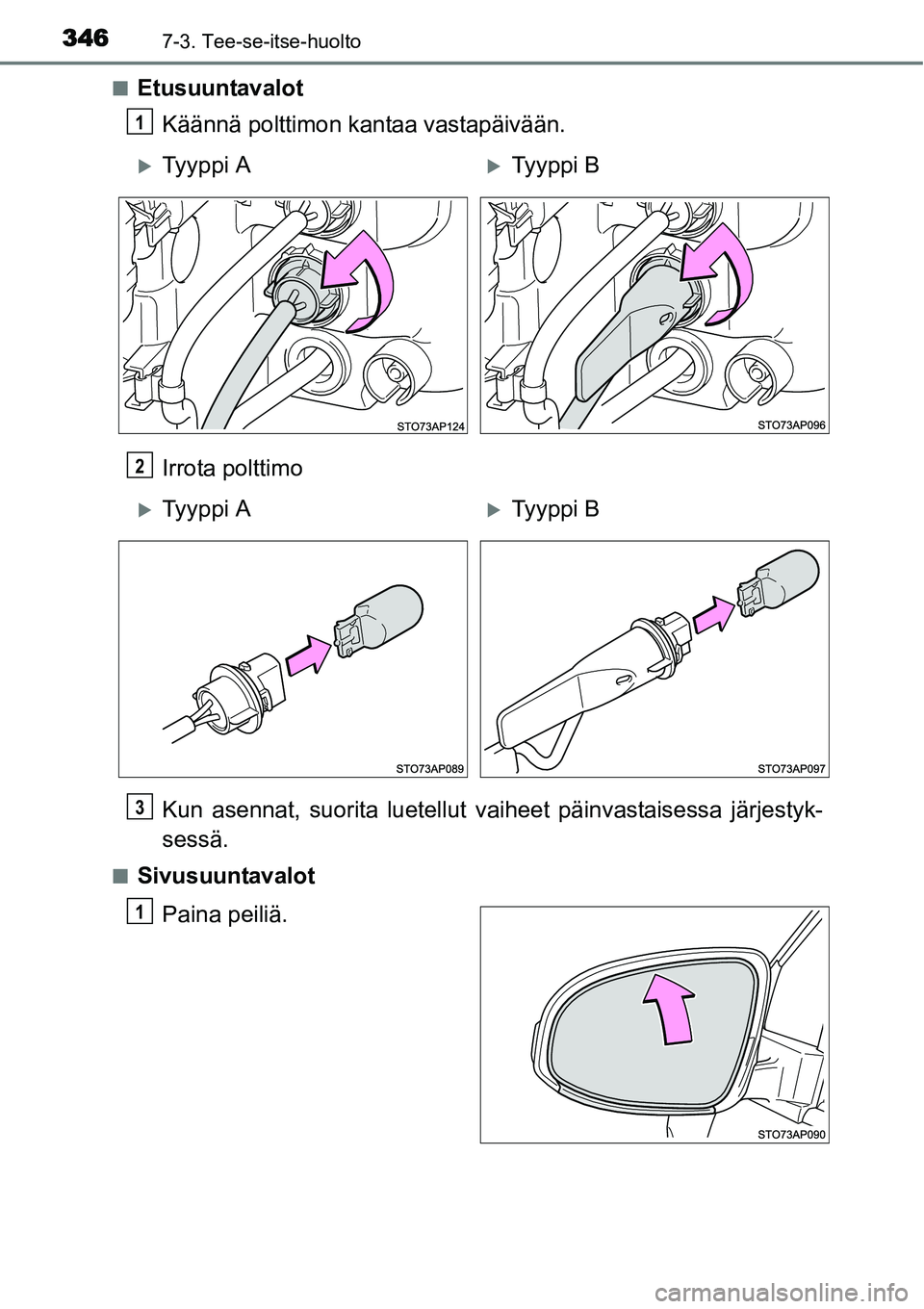

3467-3. Tee-se-itse-huolto
■Etusuuntavalot
Käännä polttimon kantaa vastapäivään.
Irrota polttimo
Kun asennat, suorita luetellut vaiheet päinvastaisessa järjestyk-
sessä.
■Sivusuuntavalot
Paina peiliä.
1
XTy y p p i AXTy y p p i B
2
XTy y p p i AXTy y p p i B
3
1

3477-3. Tee-se-itse-huolto
7
Huolto ja hoito
Poista peili.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Irrota polttimon kanta.
Irrota polttimo.
Kun olet asentanut uuden
polttimon, kiinnitä polttimon
kanta peilin runkoon.
2
3
4
5

3487-3. Tee-se-itse-huolto
Kohdista kielekkeet ja kiinni-
tä peili painamalla vinottain
toisiaan vastapäätä olevat
pidikkeet vuorotellen yhteen.
Varmista, että asennat pidikkeet
kuvan mukaisessa järjestykses-
sä ja paina kiinni, kunnes kuulet
napsahduksen.
Jos et kuule napsahdusta, älä
pakota pidikkeitä kiinni. Irrota
sen sijaan peili ja tarkista, että
pidikkeet ovat kohdallaan.
■
Jarru-/takavalot (polttimotyyppinen) ja takasuuntavalot
Avaa takaluukku ja irrota
suojus.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
Käännä polttimon kantaa
vastapäivään.
Jarru-/takavalo
Takasuuntavalo
Irrota polttimo.
Jarru-/takavalo
Takasuuntavalo
6
1
2
1
2
3
1
2

3497-3. Tee-se-itse-huolto
7
Huolto ja hoito
Vaihda uusi polttimo.
Jarru-/takavalo
Takasuuntavalo
Käännä ja varmistu polttimon
kannan kiinnittymisestä.
Jarru-/takavalo
Takasuuntavalo
Aseta suojus takaisin paikoil-
leen.
Kohdista suojuksen kiinni-
tyskynnet loviin.
Kiinnitä suojus painamalla
se paikoilleen.
■Rekisterikilven valo
Poista kansi.
Työnnä oikean kokoinen ruuvi-
taltta suojuksen reikään ja irrota
suojus kuvan osoittamalla
tavalla.
Suojaa ruuvitaltan kärki teipillä,
jotta auto ei vaurioituisi.
4
1
2
5
1
2
6
1
2
1

3507-3. Tee-se-itse-huolto
Irrota polttimo.
Vaihda uusi polttimo.
Aseta suojus takaisin paikoil-
leen.
Työnnä sopivan kokoinen ruuvi-
taltta yhteen rei'istä, paina ruuvi-
talttaa kunnes kuulet klik-äänen.
Toista sama toiseen reikään.
Varmistu suojuksen kunnolli-
sesta kiinnittymisestä paina-
malla koko suojusta.
2
3
4
5

3517-3. Tee-se-itse-huolto
7
Huolto ja hoito
■Peruutusvalo/takasumuvalo
Irrota kiinnike ja irrota suojus
osittain.
Paina kiinnikkeen keskiosaa ja
irrota ja vedä lukko ulos.
Käännä polttimon kantaa
vastapäivään.
Irrota polttimo.
Asennettuasi uuden poltti-
mon, asenna kiinnike takai-
sin.
Kun asennat kiinnikettä, työnnä
kiinnike sisään ja paina kiinnik-
keen keskeltä.
1
2
3
4

3527-3. Tee-se-itse-huolto
■Seuraavien polttimoiden vaihtaminen
Jos alla luetelluista polttimoista jokin on palanut, anna valtuutetun
Toyota-jälleenmyyjän tai -korjaamon tai muun ammattitaitoisen ja
hyvin varustetun korjaamon vaihtaa se.
●Etuseisontavalot ja päiväajovalot (LED-tyyppiset)
●Jarru/takavalot (LED-tyyppiset)
●Keskijarruvalo
■LED-valot
Etuseisontavalot ja päiväajovalot (LED-tyyppiset), jarruvalot/takavalot (LED-
tyyppiset) ja keskijarruvalo koostuvat useasta LED-valosta. Jos jokin LED-
valoista on palanut, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon ja
anna heidän vaihtaa valo.
Jos jarruvalosta on palanut yksi tai useampi LED-valo, autosi saattaa olla tie-
liikennesäännösten vastainen.
■Kosteuden kerääntyminen valojen lasin sisäpuolelle
Jos ajovalojen lasien sisäpuolelle tilapäisesti kerääntyy kosteutta, kyseessä
ei ole toimintahäiriö. Ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -kor-
jaamoon tai muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon
saadaksesi lisätietoja seuraavissa tapauksissa:
●Ajovalojen lasien sisäpinnoille kerääntyy suuria vesipisaroita.
●Vettä on kerääntynyt ajovalojen sisään.
■Kun vaihdat valojen polttimoita
→S. 338
