2015 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

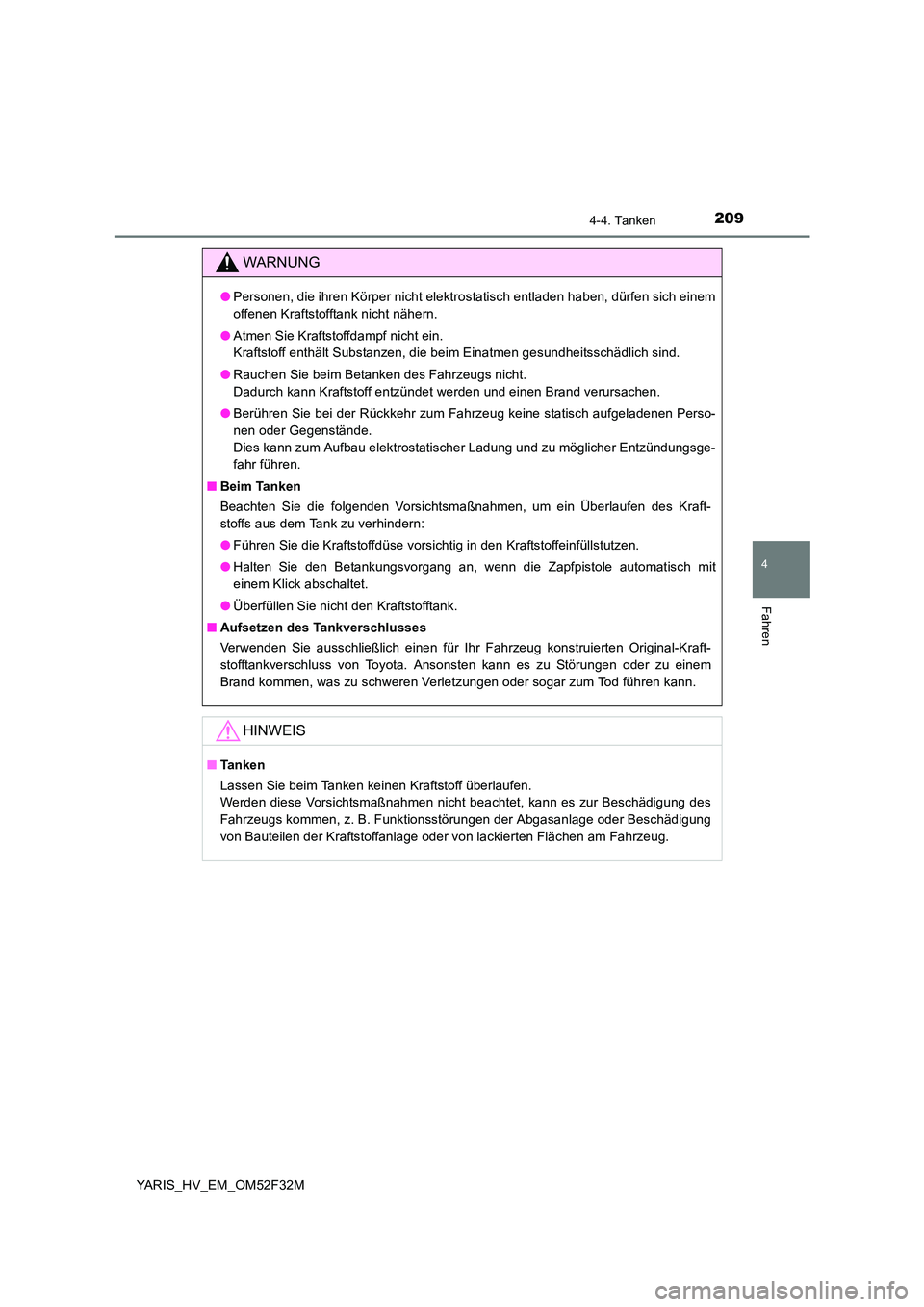

2094-4. Tanken
4
Fahren
YARIS_HV_EM_OM52F32M
WARNUNG
●Personen, die ihren Körper nicht elektrostatisch entladen haben, dürfen sich einem
offenen Kraftstofftank nicht nähern.
● Atmen Sie Kraftstoffdampf nicht ein.
Kraftstoff enthält Substanzen, die beim Einatmen gesundheitsschädlich sind.
● Rauchen Sie beim Betanken des Fahrzeugs nicht.
Dadurch kann Kraftstoff entzündet werden und einen Brand verursachen.
● Berühren Sie bei der Rückkehr zum Fahrzeug keine statisch aufgeladenen Perso-
nen oder Gegenstände.
Dies kann zum Aufbau elektrostatischer Ladung und zu möglicher Entzündungsge-
fahr führen.
■ Beim Tanken
Beachten Sie die folgenden Vorsichtsmaßnahmen, um ein Überlaufen des Kraft-
stoffs aus dem Tank zu verhindern:
● Führen Sie die Kraftstoffdüse vorsichtig in den Kraftstoffeinfüllstutzen.
● Halten Sie den Betankungsvorgang an, wenn die Zapfpistole automatisch mit
einem Klick abschaltet.
● Überfüllen Sie nicht den Kraftstofftank.
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.
HINWEIS
■ Ta n k e n
Lassen Sie beim Tanken keinen Kraftstoff überlaufen.
Werden diese Vorsichtsmaßnahmen nicht beachtet, kann es zur Beschädigung des
Fahrzeugs kommen, z. B. Funktionsstörungen der Abgasanlage oder Beschädigung
von Bauteilen der Kraftstoffanlage oder von lackierten Flächen am Fahrzeug.

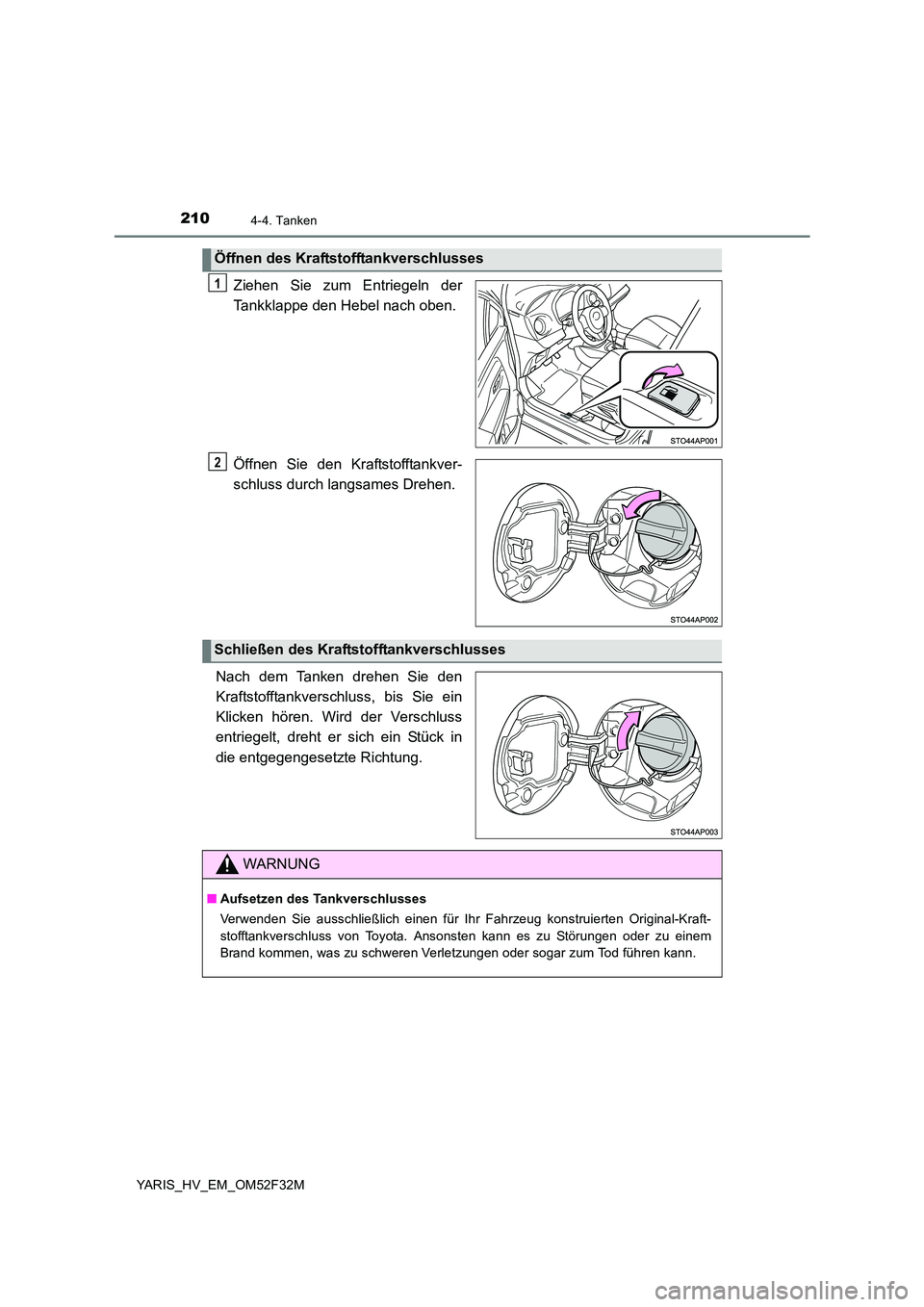

2104-4. Tanken
YARIS_HV_EM_OM52F32M
Ziehen Sie zum Entriegeln der
Tankklappe den Hebel nach oben.
Öffnen Sie den Kraftstofftankver-
schluss durch langsames Drehen.
Nach dem Tanken drehen Sie den
Kraftstofftankverschluss, bis Sie ein
Klicken hören. Wird der Verschluss
entriegelt, dreht er sich ein Stück in
die entgegengesetzte Richtung.
Öffnen des Kraftstofftankverschlusses
1
2
Schließen des Kraftstofftankverschlusses
WARNUNG
■ Aufsetzen des Tankverschlusses
Verwenden Sie ausschließlich einen für Ihr Fahrzeug konstruierten Original-Kraft-
stofftankverschluss von Toyota. Ansonsten kann es zu Störungen oder zu einem
Brand kommen, was zu schweren Verletzungen oder sogar zum Tod führen kann.

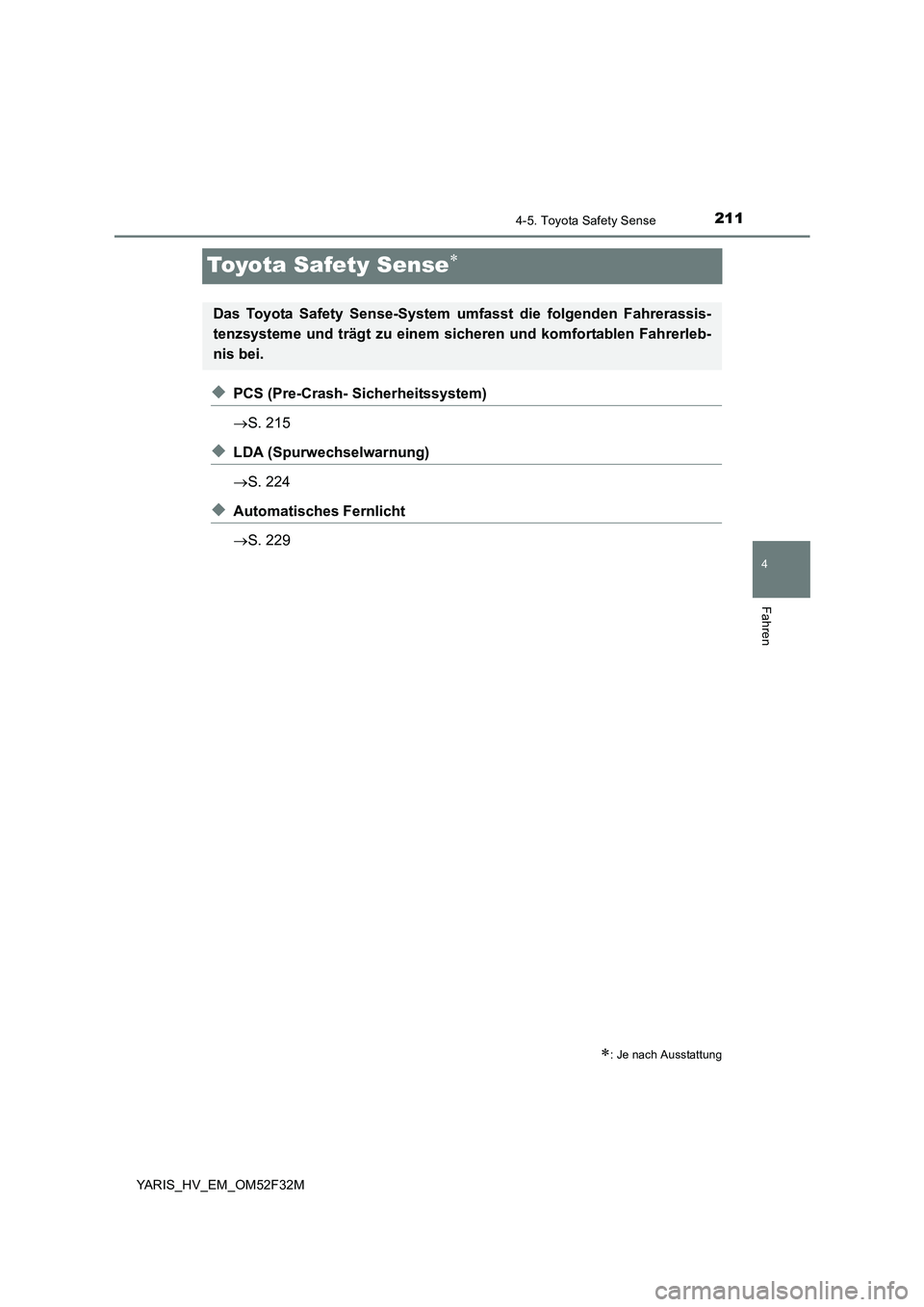

211
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_EM_OM52F32M
Toyota Safety Sense∗
◆PCS (Pre-Crash- Sicherheitssystem)
→ S. 215
◆LDA (Spurwechselwarnung)
→ S. 224
◆Automatisches Fernlicht
→ S. 229
∗: Je nach Ausstattung
Das Toyota Safety Sense-System umfasst die folgenden Fahrerassis-
tenzsysteme und trägt zu einem sicheren und komfortablen Fahrerleb-
nis bei.

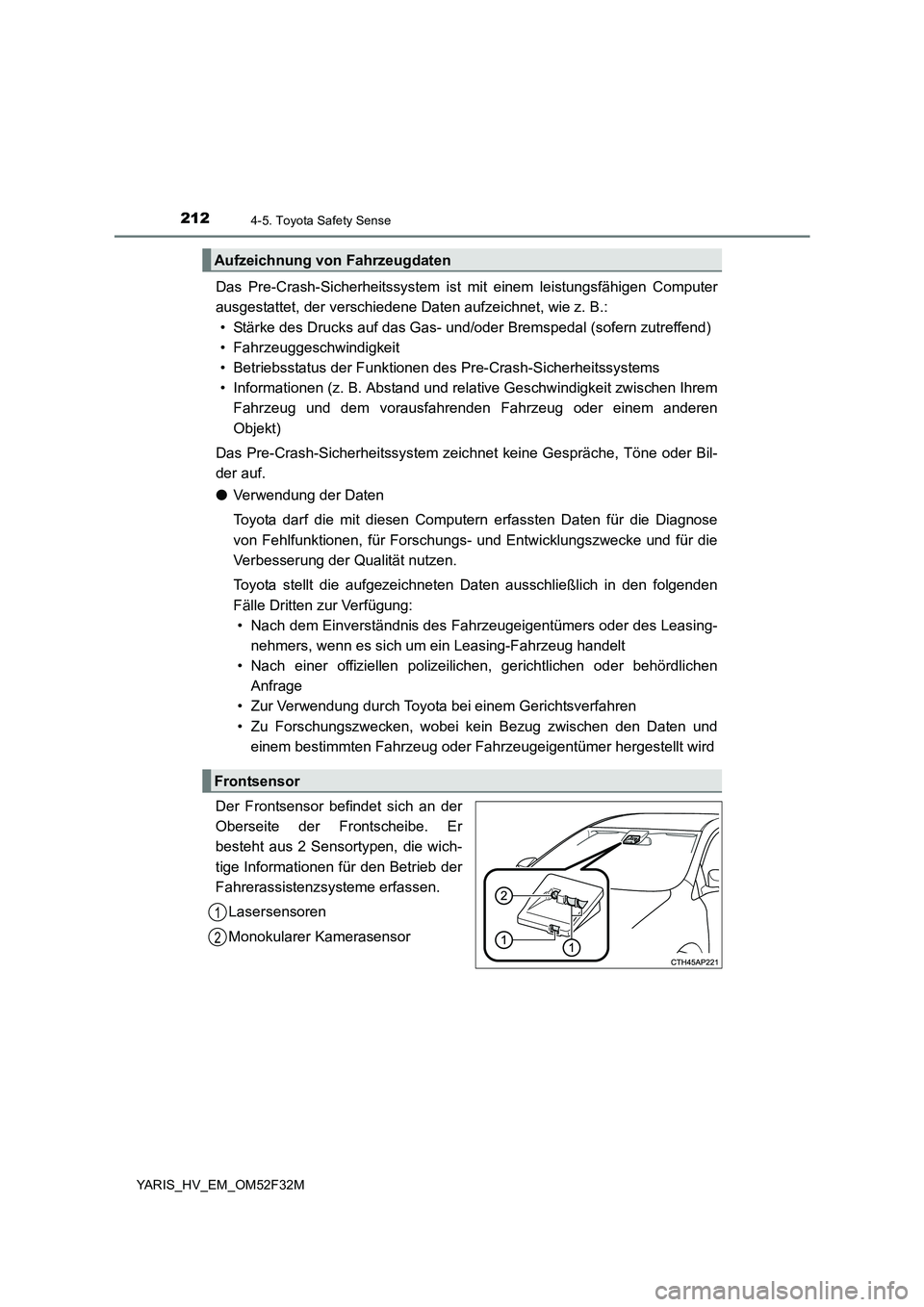

2124-5. Toyota Safety Sense
YARIS_HV_EM_OM52F32M
Das Pre-Crash-Sicherheitssystem ist mit einem leistungsfähigen Computer
ausgestattet, der verschiedene Daten aufzeichnet, wie z. B.:
• Stärke des Drucks auf das Gas- und/oder Bremspedal (sofern zutreffend)
• Fahrzeuggeschwindigkeit
• Betriebsstatus der Funktionen des Pre-Crash-Sicherheitssystems
• Informationen (z. B. Abstand und relative Geschwindigkeit zwischen Ihrem
Fahrzeug und dem vorausfahrenden Fahrzeug oder einem anderen
Objekt)
Das Pre-Crash-Sicherheitssystem zeic hnet keine Gespräche, Töne oder Bil-
der auf.
● Verwendung der Daten
Toyota darf die mit diesen Computer n erfassten Daten für die Diagnose
von Fehlfunktionen, für Forschungs- und Entwicklungszwecke und für die
Verbesserung der Qualität nutzen.
Toyota stellt die aufgezeichneten Daten ausschließlich in den folgenden
Fälle Dritten zur Verfügung:
• Nach dem Einverständnis des Fahrzeugeigentümers oder des Leasing-
nehmers, wenn es sich um ein Leasing-Fahrzeug handelt
• Nach einer offiziellen polizeilichen, gerichtlichen oder behördlichen
Anfrage
• Zur Verwendung durch Toyota bei einem Gerichtsverfahren
• Zu Forschungszwecken, wobei kein Bezug zwischen den Daten und
einem bestimmten Fahrzeug oder Fahr zeugeigentümer hergestellt wird
Der Frontsensor befindet sich an der
Oberseite der Frontscheibe. Er
besteht aus 2 Sensortypen, die wich-
tige Informationen für den Betrieb der
Fahrerassistenzsysteme erfassen.
Lasersensoren
Monokularer Kamerasensor
Aufzeichnung von Fahrzeugdaten
Frontsensor
1
2

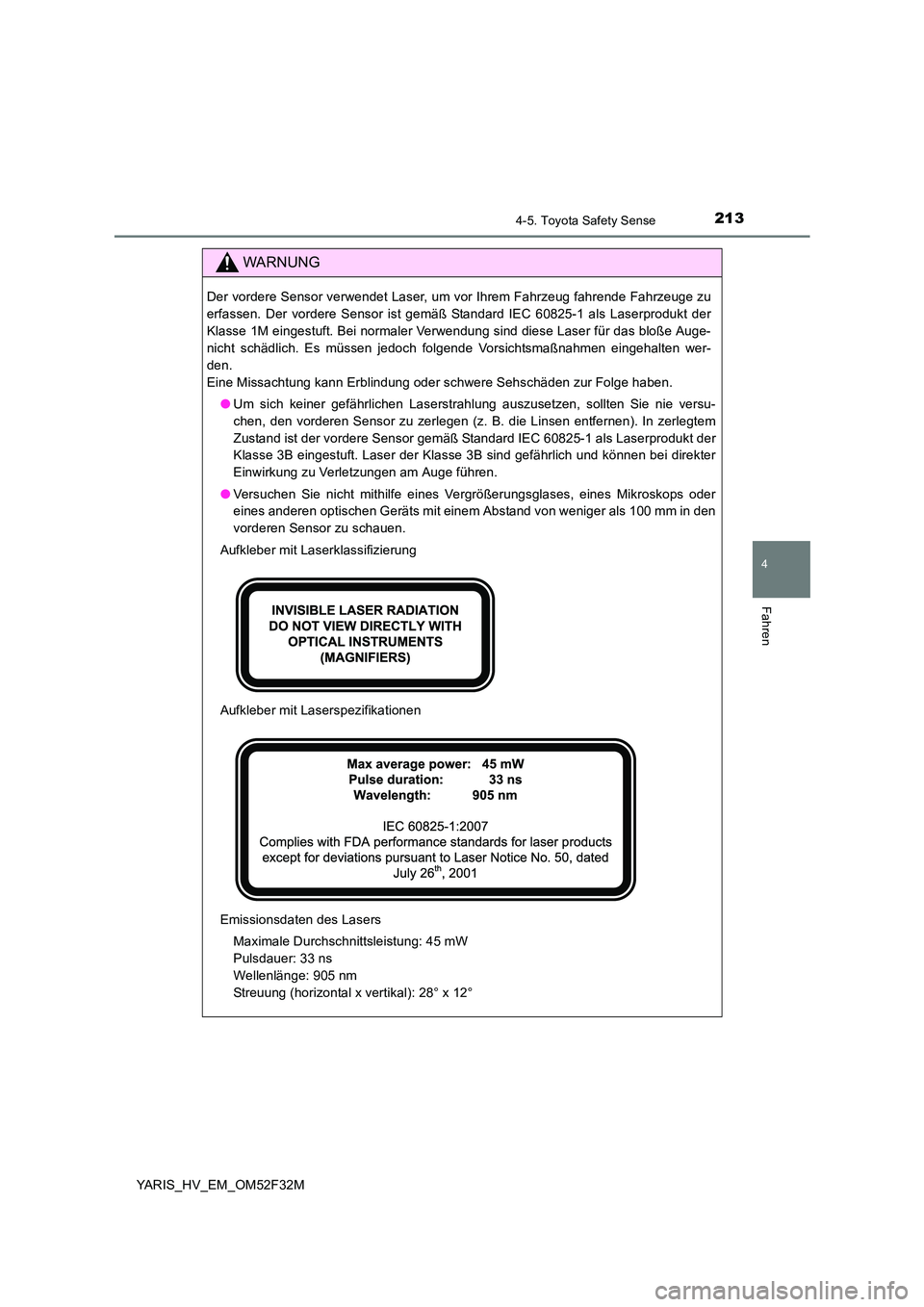

2134-5. Toyota Safety Sense
4
Fahren
YARIS_HV_EM_OM52F32M
WARNUNG
Der vordere Sensor verwendet Laser, um vor Ihrem Fahrzeug fahrende Fahrzeuge zu
erfassen. Der vordere Sensor ist gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 1M eingestuft. Bei normaler Verwendung sind diese Laser für das bloße Auge-
nicht schädlich. Es müssen jedoch folgende Vorsichtsmaßnahmen eingehalten wer-
den.
Eine Missachtung kann Erblindung oder schwere Sehschäden zur Folge haben.
●Um sich keiner gefährlichen Laserstrahlung auszusetzen, sollten Sie nie versu-
chen, den vorderen Sensor zu zerlegen (z. B. die Linsen entfernen). In zerlegtem
Zustand ist der vordere Sensor gemäß Standard IEC 60825-1 als Laserprodukt der
Klasse 3B eingestuft. Laser der Klasse 3B sind gefährlich und können bei direkter
Einwirkung zu Verletzungen am Auge führen.
●Versuchen Sie nicht mithilfe eines Vergrößerungsglases, eines Mikroskops oder
eines anderen optischen Geräts mit einem Abstand von weniger als 100 mm in den
vorderen Sensor zu schauen.
Aufkleber mit Laserklassifizierung
Aufkleber mit Laserspezifikationen
Emissionsdaten des Lasers
Maximale Durchschnittsleistung: 45 mW
Pulsdauer: 33 ns
Wellenlänge: 905 nm
Streuung (horizontal x vertikal): 28° x 12°

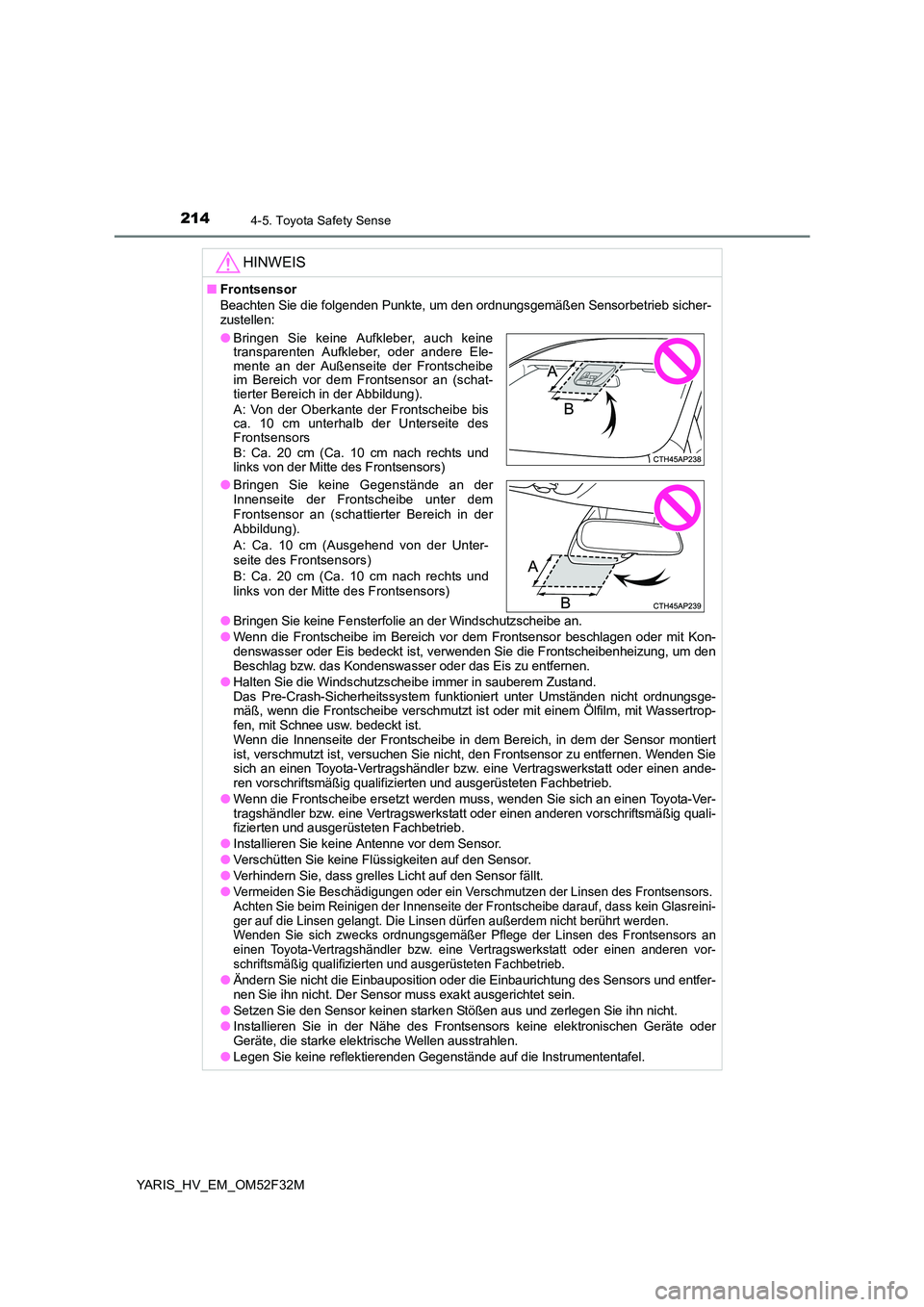

2144-5. Toyota Safety Sense
YARIS_HV_EM_OM52F32M
HINWEIS
■Frontsensor
Beachten Sie die folgenden Punkte, um den ordnungsgemäßen Sensorbetrieb sicher-zustellen:
●Bringen Sie keine Fensterfolie an der Windschutzscheibe an.
●Wenn die Frontscheibe im Bereich vor dem Frontsensor beschlagen oder mit Kon-denswasser oder Eis bedeckt ist, verwenden Sie die Frontscheibenheizung, um denBeschlag bzw. das Kondenswasser oder das Eis zu entfernen.
●Halten Sie die Windschutzscheibe immer in sauberem Zustand.Das Pre-Crash-Sicherheitssystem funktioniert unter Umständen nicht ordnungsge-mäß, wenn die Frontscheibe verschmutzt ist oder mit einem Ölfilm, mit Wassertrop-fen, mit Schnee usw. bedeckt ist. Wenn die Innenseite der Frontscheibe in dem Bereich, in dem der Sensor montiertist, verschmutzt ist, versuchen Sie nicht, den Frontsensor zu entfernen. Wenden Siesich an einen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen ande-ren vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Wenn die Frontscheibe ersetzt werden muss, wenden Sie sich an einen Toyota-Ver-tragshändler bzw. eine Vertragswerkstatt oder einen anderen vorschriftsmäßig quali-fizierten und ausgerüsteten Fachbetrieb.
●Installieren Sie keine Antenne vor dem Sensor.
●Verschütten Sie keine Flüssigkeiten auf den Sensor.
●Verhindern Sie, dass grelles Licht auf den Sensor fällt.
●Vermeiden Sie Beschädigungen oder ein Verschmutzen der Linsen des Frontsensors. Achten Sie beim Reinigen der Innenseite der Frontscheibe darauf, dass kein Glasreini-ger auf die Linsen gelangt. Die Linsen dürfen außerdem nicht berührt werden. Wenden Sie sich zwecks ordnungsgemäßer Pflege der Linsen des Frontsensors aneinen Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen vor-schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb.
●Ändern Sie nicht die Einbauposition oder die Einbaurichtung des Sensors und entfer-nen Sie ihn nicht. Der Sensor muss exakt ausgerichtet sein.
●Setzen Sie den Sensor keinen starken Stößen aus und zerlegen Sie ihn nicht.
●Installieren Sie in der Nähe des Frontsensors keine elektronischen Geräte oderGeräte, die starke elektrische Wellen ausstrahlen.
●Legen Sie keine reflektierenden Gegenstände auf die Instrumententafel.
●Bringen Sie keine Aufkleber, auch keinetransparenten Aufkleber, oder andere Ele-mente an der Außenseite der Frontscheibeim Bereich vor dem Frontsensor an (schat-tierter Bereich in der Abbildung).
A: Von der Oberkante der Frontscheibe bisca. 10 cm unterhalb der Unterseite desFrontsensorsB: Ca. 20 cm (Ca. 10 cm nach rechts undlinks von der Mitte des Frontsensors)
●Bringen Sie keine Gegenstände an derInnenseite der Frontscheibe unter demFrontsensor an (schattierter Bereich in derAbbildung).
A: Ca. 10 cm (Ausgehend von der Unter-seite des Frontsensors)
B: Ca. 20 cm (Ca. 10 cm nach rechts undlinks von der Mitte des Frontsensors)

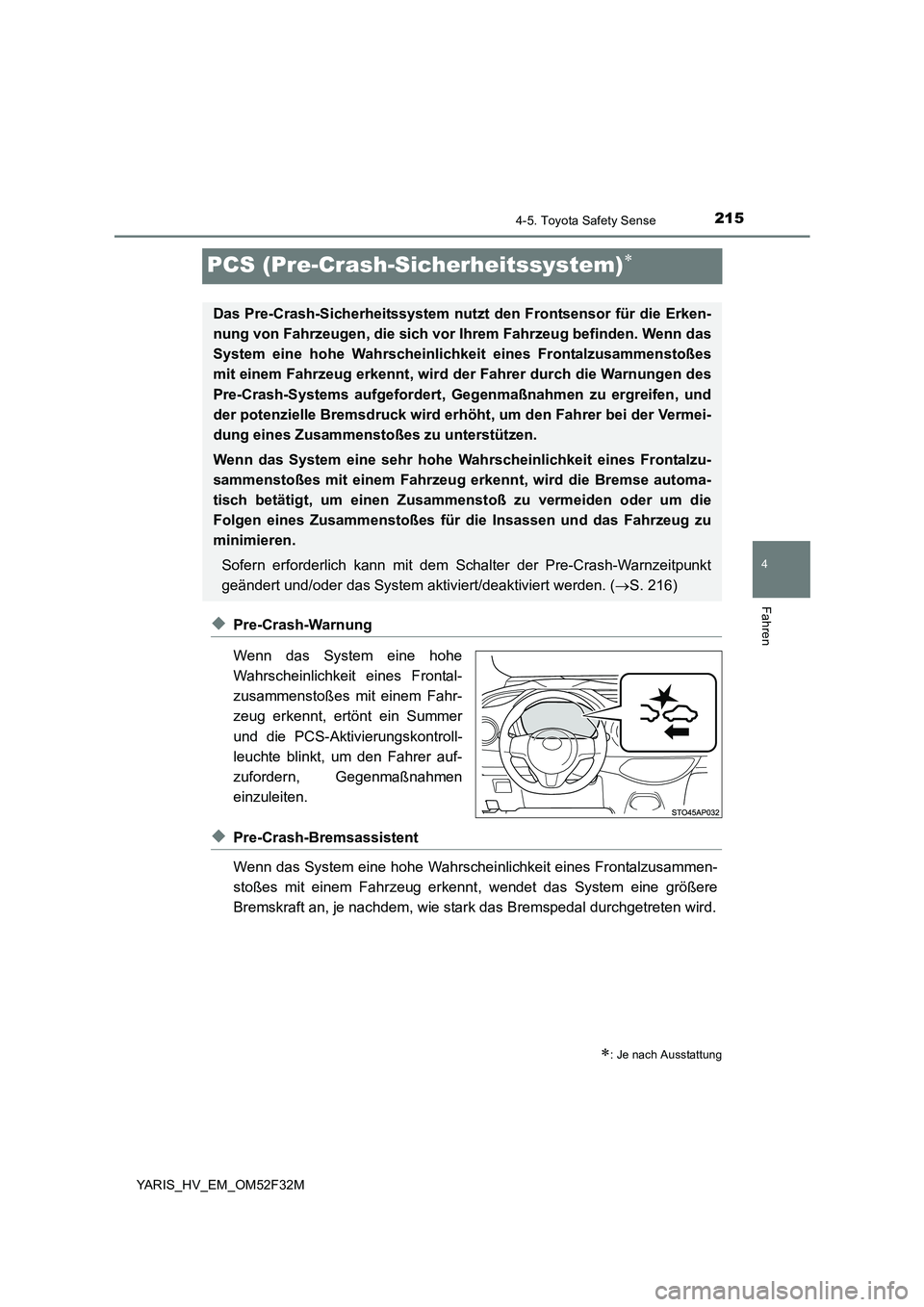

215
4
4-5. Toyota Safety Sense
Fahren
YARIS_HV_EM_OM52F32M
PCS (Pre-Crash-Sicherheitssystem)∗
◆Pre-Crash-Warnung
Wenn das System eine hohe
Wahrscheinlichkeit eines Frontal-
zusammenstoßes mit einem Fahr-
zeug erkennt, ertönt ein Summer
und die PCS-Aktivierungskontroll-
leuchte blinkt, um den Fahrer auf-
zufordern, Gegenmaßnahmen
einzuleiten.
◆Pre-Crash-Bremsassistent
Wenn das System eine hohe Wahrschei nlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt , wendet das System eine größere
Bremskraft an, je nachdem, wie stark das Bremspedal durchgetreten wird.
∗: Je nach Ausstattung
Das Pre-Crash-Sicherheitssystem nutzt den Frontsensor für die Erken-
nung von Fahrzeugen, die sich vor Ihrem Fahrzeug befinden. Wenn das
System eine hohe Wahrscheinlich keit eines Frontalzusammenstoßes
mit einem Fahrzeug erkennt, wird der Fahrer durch die Warnungen des
Pre-Crash-Systems aufgefordert, Ge genmaßnahmen zu ergreifen, und
der potenzielle Bremsdruck wird erhöht, um den Fahrer bei der Vermei-
dung eines Zusammenstoßes zu unterstützen.
Wenn das System eine sehr hohe Wahrscheinlichkeit eines Frontalzu-
sammenstoßes mit einem Fahrzeug erkennt, wird die Bremse automa-
tisch betätigt, um einen Zusammenstoß zu vermeiden oder um die
Folgen eines Zusammenstoßes für die Insassen und das Fahrzeug zu
minimieren.
Sofern erforderlich kann mit dem Schalter der Pre-Crash-Warnzeitpunkt
geändert und/oder das System aktiviert/deaktiviert werden. ( →S. 216)

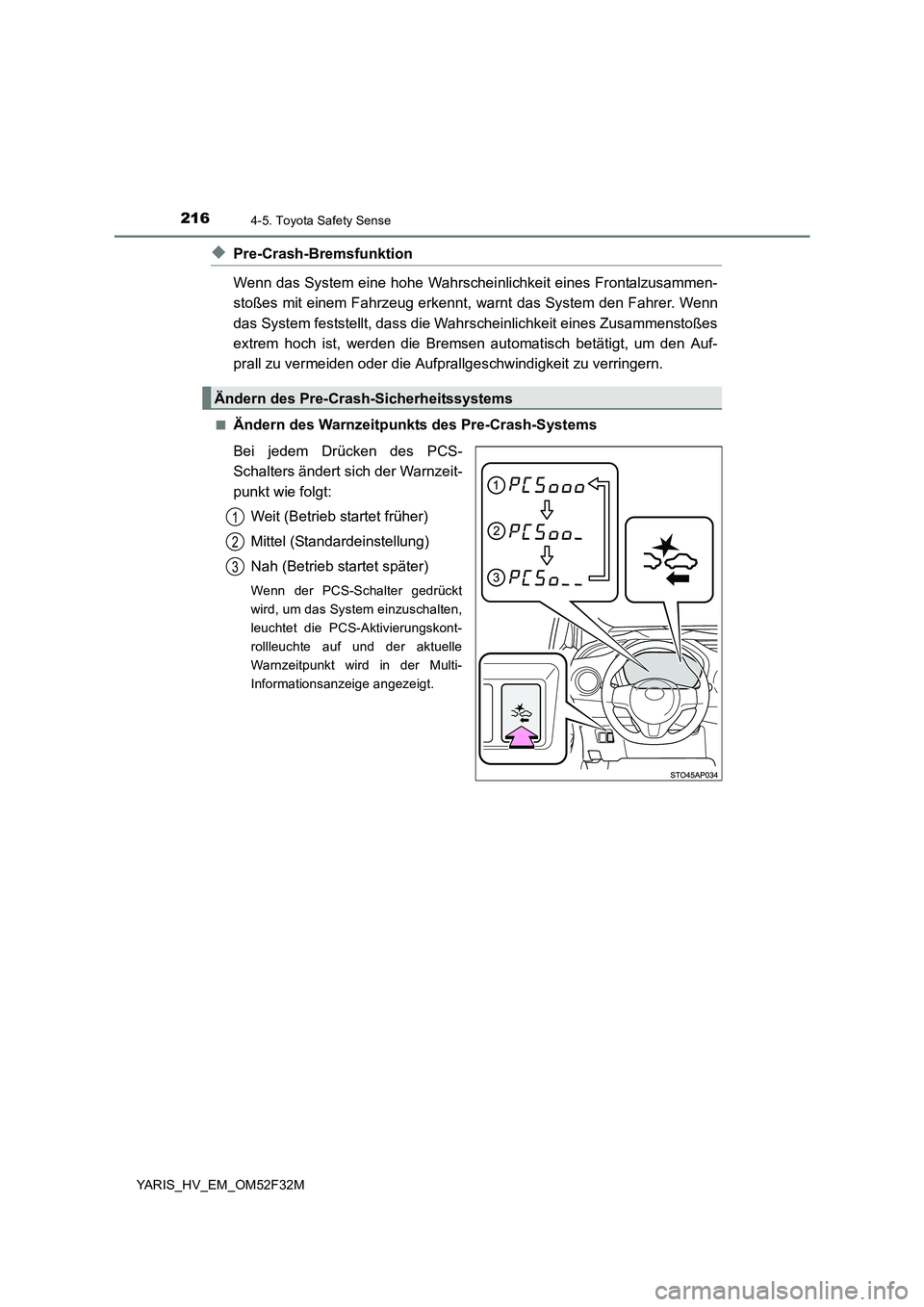

2164-5. Toyota Safety Sense
YARIS_HV_EM_OM52F32M
◆Pre-Crash-Bremsfunktion
Wenn das System eine hohe Wahrschei nlichkeit eines Frontalzusammen-
stoßes mit einem Fahrzeug erkennt, warnt das System den Fahrer. Wenn
das System feststellt, dass die Wahrscheinlichkeit eines Zusammenstoßes
extrem hoch ist, werden die Bremsen automatisch betätigt, um den Auf-
prall zu vermeiden oder die Aufp rallgeschwindigkeit zu verringern.
■Ändern des Warnzeitpunkts des Pre-Crash-Systems
Bei jedem Drücken des PCS-
Schalters ändert sich der Warnzeit-
punkt wie folgt:
Weit (Betrieb startet früher)
Mittel (Standardeinstellung)
Nah (Betrieb startet später)
Wenn der PCS-Schalter gedrückt
wird, um das System einzuschalten,
leuchtet die PCS-Aktivierungskont-
rollleuchte auf und der aktuelle
Warnzeitpunkt wird in der Multi-
Informationsanzeige angezeigt.
Ändern des Pre-Crash -Sicherheitssystems
1
2
3
