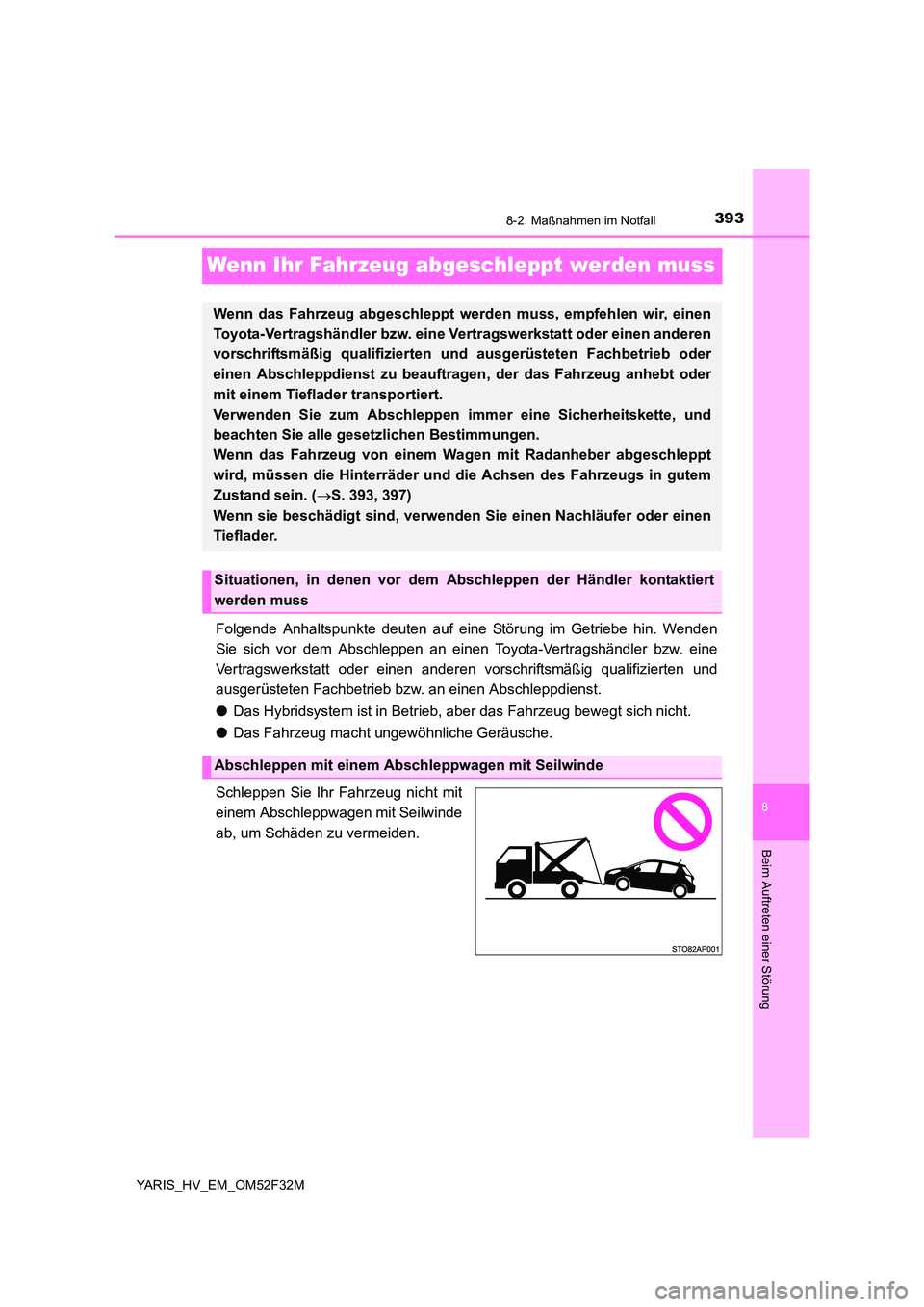

2015 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

3938-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
Wenn Ihr Fahrzeug abgeschleppt werden muss
Folgende Anhaltspunkte deuten auf eine Störung im Getriebe hin. Wenden
Sie sich vor dem Abschleppen an einen Toyota-Vertragshändler bzw. eine
Vertragswerkstatt oder einen anderen vorschriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieb bzw. an einen Abschleppdienst.
● Das Hybridsystem ist in Betrieb, aber das Fahrzeug bewegt sich nicht.
● Das Fahrzeug macht ungewöhnliche Geräusche.
Schleppen Sie Ihr Fahrzeug nicht mit
einem Abschleppwagen mit Seilwinde
ab, um Schäden zu vermeiden.
Wenn das Fahrzeug abgeschleppt werden muss, empfehlen wir, einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder einen anderen
vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb oder
einen Abschleppdienst zu beauftragen, der das Fahrzeug anhebt oder
mit einem Tieflader transportiert.
Verwenden Sie zum Abschleppen immer eine Sicherheitskette, und
beachten Sie alle gesetzlichen Bestimmungen.
Wenn das Fahrzeug von einem Wa gen mit Radanheber abgeschleppt
wird, müssen die Hinterräder und die Achsen des Fahrzeugs in gutem
Zustand sein. ( →S. 393, 397)
Wenn sie beschädigt sind, verwenden Sie einen Nachläufer oder einen
Tieflader.
Situationen, in denen vor dem Abschleppen der Händler kontaktiert
werden muss
Abschleppen mit einem Abschleppwagen mit Seilwinde

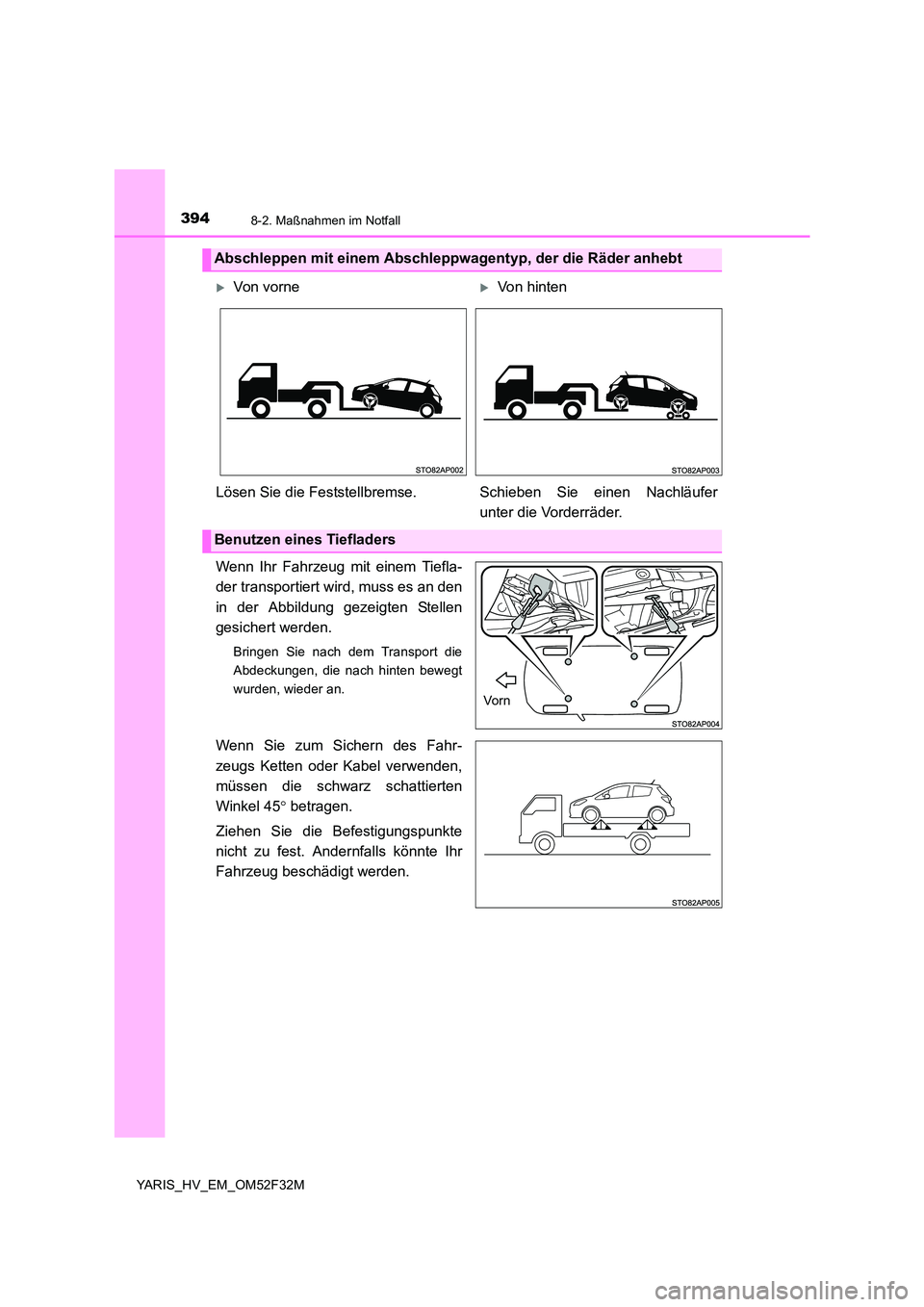

3948-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Wenn Ihr Fahrzeug mit einem Tiefla-
der transportiert wird, muss es an den
in der Abbildung gezeigten Stellen
gesichert werden.
Bringen Sie nach dem Transport die
Abdeckungen, die nach hinten bewegt
wurden, wieder an.
Wenn Sie zum Sichern des Fahr-
zeugs Ketten oder Kabel verwenden,
müssen die schwarz schattierten
Winkel 45 ° betragen.
Ziehen Sie die Befestigungspunkte
nicht zu fest. Andernfalls könnte Ihr
Fahrzeug beschädigt werden.
Abschleppen mit einem Abschleppwagentyp, der die Räder anhebt
XVon vorneXVon hinten
Lösen Sie die Feststellbremse. Schieben Sie einen Nachläufer
unter die Vorderräder.
Benutzen eines Tiefladers
Vo rn

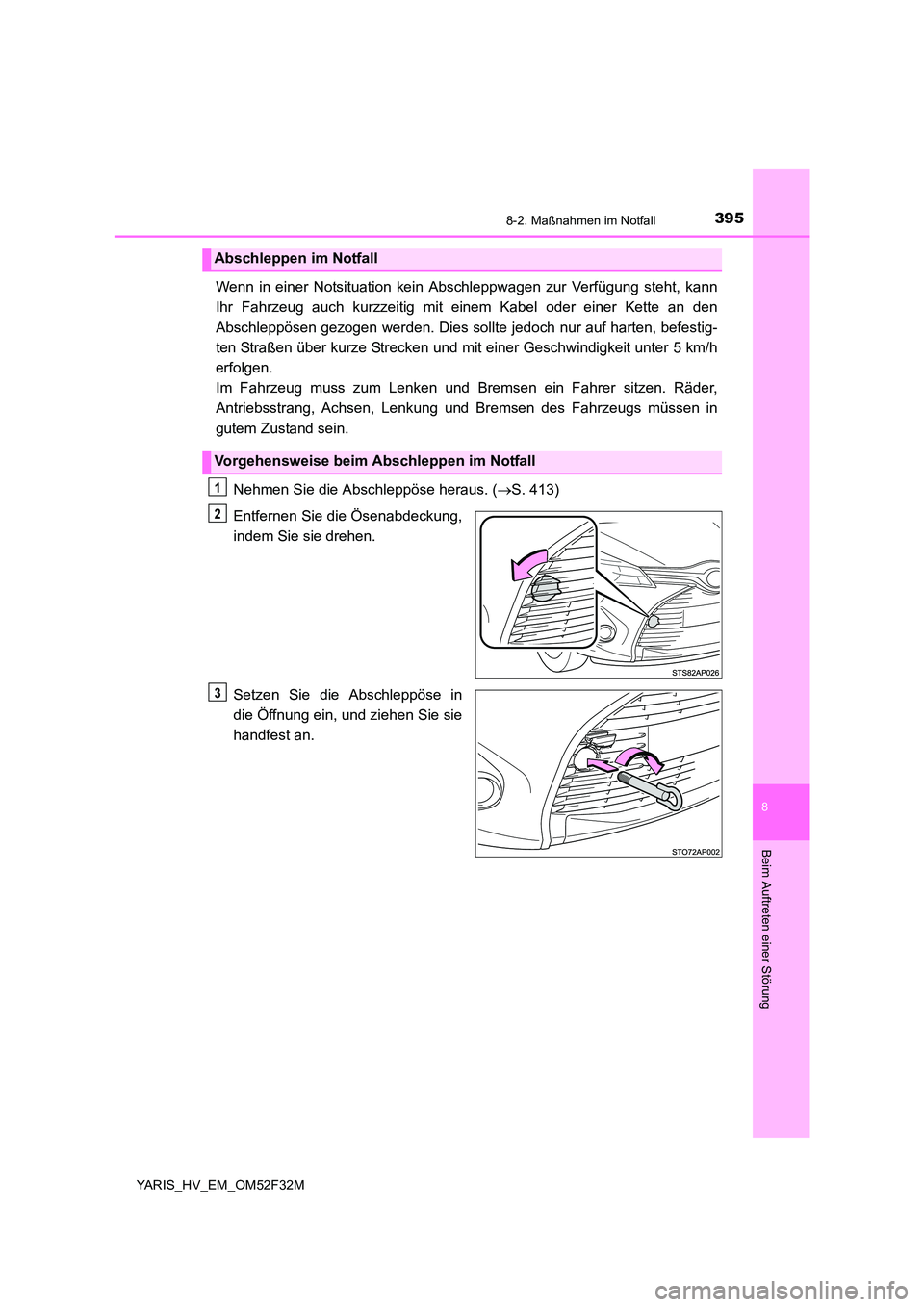

3958-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
Wenn in einer Notsituation kein Abschleppwagen zur Verfügung steht, kann
Ihr Fahrzeug auch kurzzeitig mit einem Kabel oder einer Kette an den
Abschleppösen gezogen werden. Dies sollte jedoch nur auf harten, befestig-
ten Straßen über kurze Strecken und mit einer Geschwindigkeit unter 5 km/h
erfolgen.
Im Fahrzeug muss zum Lenken und Bremsen ein Fahrer sitzen. Räder,
Antriebsstrang, Achsen, Lenkung und Bremsen des Fahrzeugs müssen in
gutem Zustand sein.
Nehmen Sie die Abschleppöse heraus. ( →S. 413)
Entfernen Sie die Ösenabdeckung,
indem Sie sie drehen.
Setzen Sie die Abschleppöse in
die Öffnung ein, und ziehen Sie sie
handfest an.
Abschleppen im Notfall
Vorgehensweise beim Abschleppen im Notfall
1
2
3

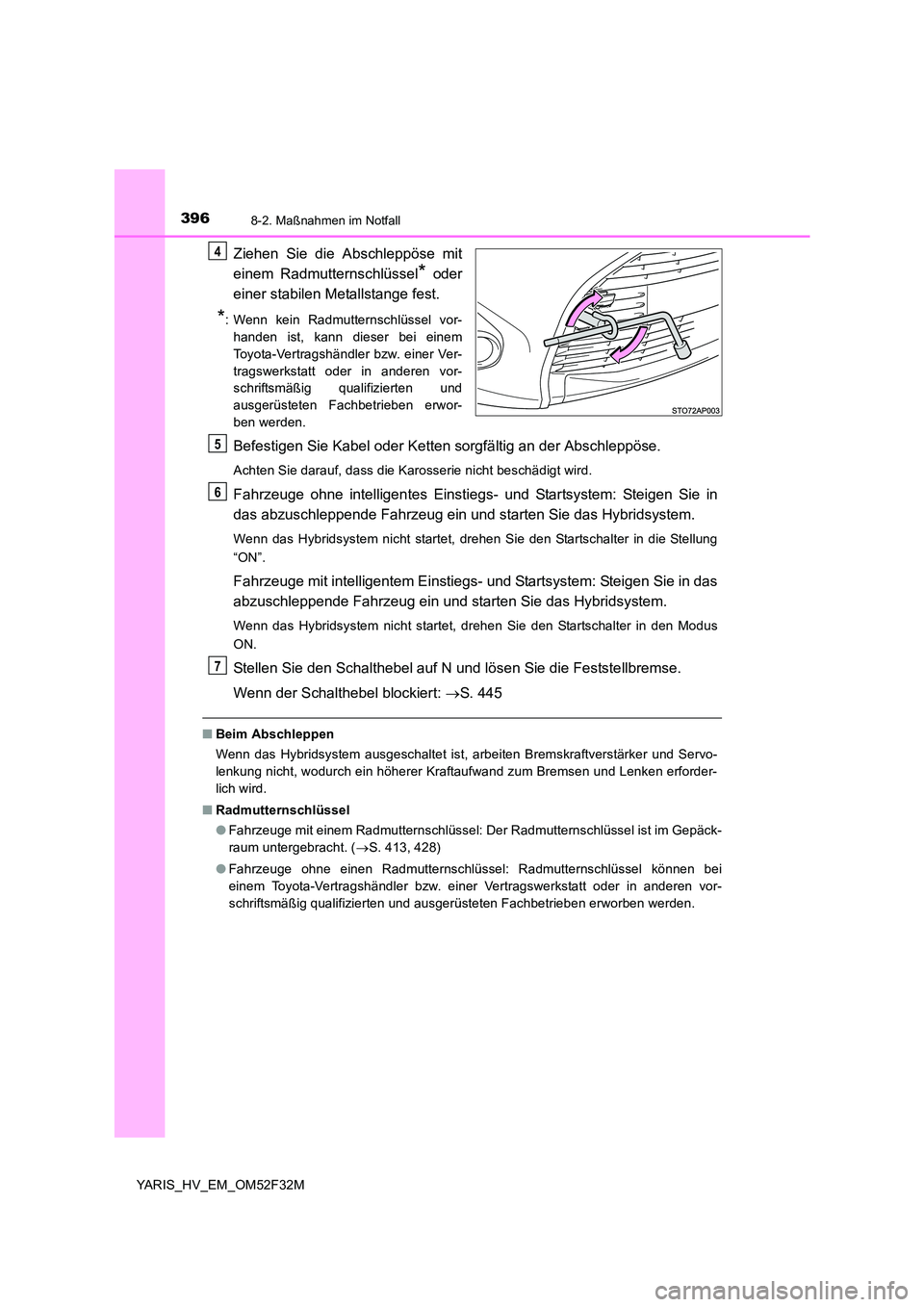

3968-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Ziehen Sie die Abschleppöse mit
einem Radmutternschlüssel* oder
einer stabilen Metallstange fest.
*: Wenn kein Radmutternschlüssel vor-
handen ist, kann dieser bei einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder in anderen vor-
schriftsmäßig qualifizierten und
ausgerüsteten Fachbetrieben erwor-
ben werden.
Befestigen Sie Kabel oder Ketten sorgfältig an der Abschleppöse.
Achten Sie darauf, dass die Karosserie nicht beschädigt wird.
Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Steigen Sie in
das abzuschleppende Fahrzeug ein und starten Sie das Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in die Stellung
“ON”.
Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Steigen Sie in das
abzuschleppende Fahrzeug ein und starten Sie das Hybridsystem.
Wenn das Hybridsystem nicht startet, drehen Sie den Startschalter in den Modus
ON.
Stellen Sie den Schalthebel auf N und lösen Sie die Feststellbremse.
Wenn der Schalthebel blockiert: →S. 445
■Beim Abschleppen
Wenn das Hybridsystem ausgeschaltet ist, arbeiten Bremskraftverstärker und Servo-
lenkung nicht, wodurch ein höherer Kraftaufwand zum Bremsen und Lenken erforder-
lich wird.
■ Radmutternschlüssel
● Fahrzeuge mit einem Radmutternschlüssel: Der Radmutternschlüssel ist im Gepäck-
raum untergebracht. ( →S. 413, 428)
● Fahrzeuge ohne einen Radmutternschlüssel: Radmutternschlüssel können bei
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder in anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieben erworben werden.
4
5
6
7

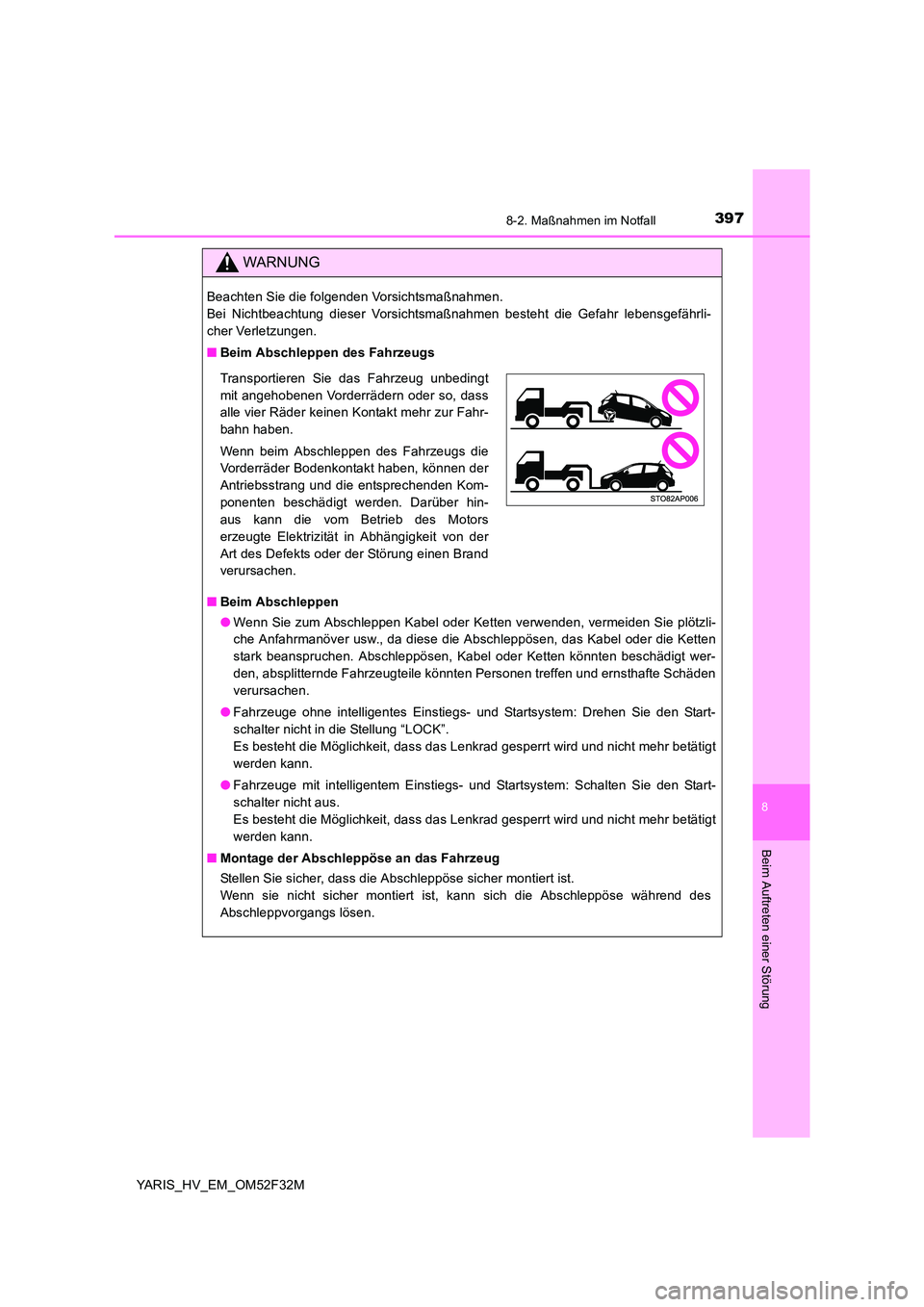

3978-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
WARNUNG
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Bei Nichtbeachtung dieser Vorsichtsmaßnahmen besteht die Gefahr lebensgefährli-
cher Verletzungen.
■ Beim Abschleppen des Fahrzeugs
■ Beim Abschleppen
● Wenn Sie zum Abschleppen Kabel oder Ketten verwenden, vermeiden Sie plötzli-
che Anfahrmanöver usw., da diese die Abschleppösen, das Kabel oder die Ketten
stark beanspruchen. Abschleppösen, Kabel oder Ketten könnten beschädigt wer-
den, absplitternde Fahrzeugteile könnten Personen treffen und ernsthafte Schäden
verursachen.
● Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Drehen Sie den Start-
schalter nicht in die Stellung “LOCK”.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
● Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schalten Sie den Start-
schalter nicht aus.
Es besteht die Möglichkeit, dass das Lenkrad gesperrt wird und nicht mehr betätigt
werden kann.
■ Montage der Abschleppöse an das Fahrzeug
Stellen Sie sicher, dass die Abschleppöse sicher montiert ist.
Wenn sie nicht sicher montiert ist, kann sich die Abschleppöse während des
Abschleppvorgangs lösen.
Transportieren Sie das Fahrzeug unbedingt
mit angehobenen Vorderrädern oder so, dass
alle vier Räder keinen Kontakt mehr zur Fahr-
bahn haben.
Wenn beim Abschleppen des Fahrzeugs die
Vorderräder Bodenkontakt haben, können der
Antriebsstrang und die entsprechenden Kom-
ponenten beschädigt werden. Darüber hin-
aus kann die vom Betrieb des Motors
erzeugte Elektrizität in Abhängigkeit von der
Art des Defekts oder der Störung einen Brand
verursachen.

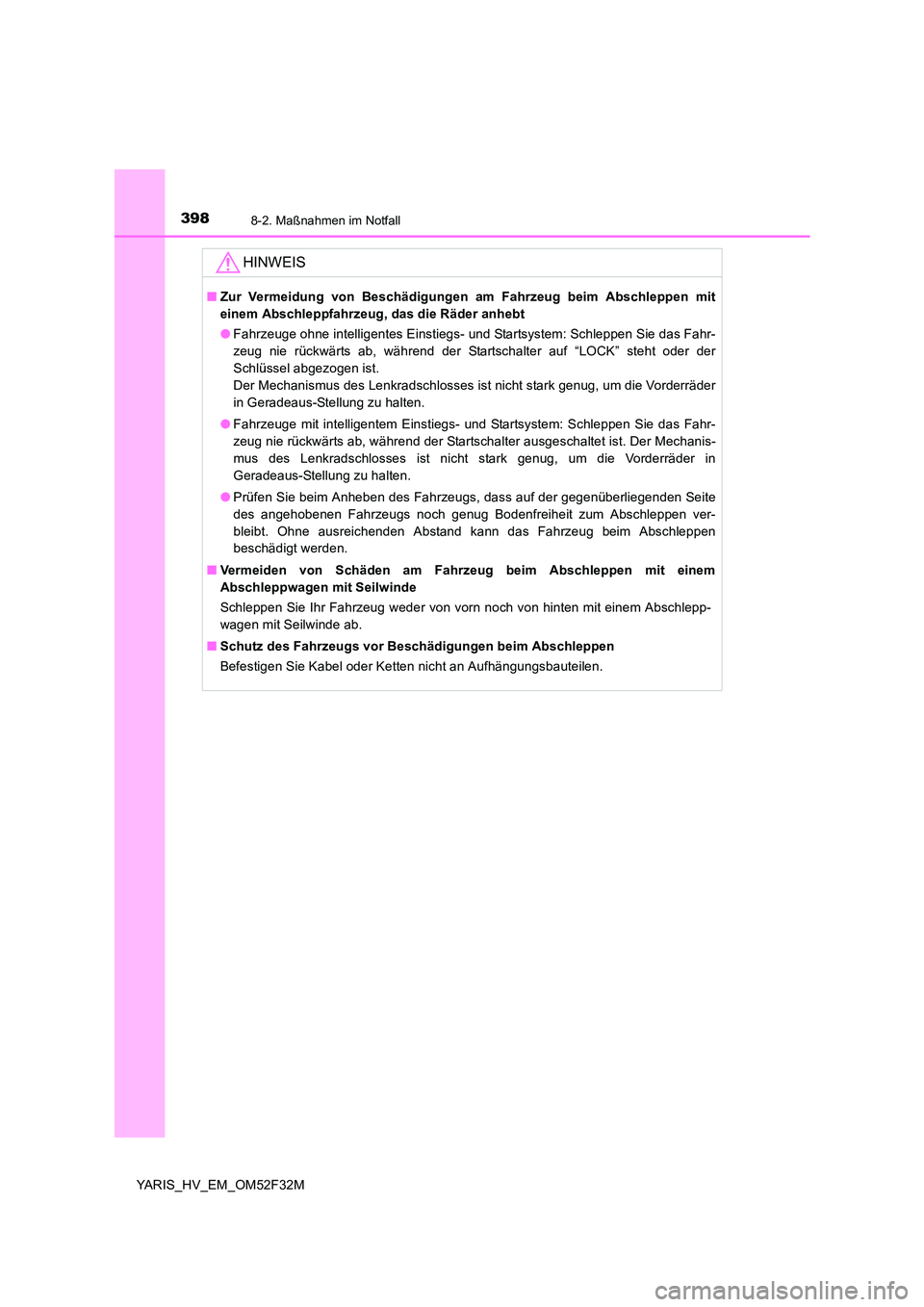

3988-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
HINWEIS
■Zur Vermeidung von Beschädigungen am Fahrzeug beim Abschleppen mit
einem Abschleppfahrzeug, das die Räder anhebt
●Fahrzeuge ohne intelligentes Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Startschalter auf “LOCK” steht oder der
Schlüssel abgezogen ist.
Der Mechanismus des Lenkradschlosses ist nicht stark genug, um die Vorderräder
in Geradeaus-Stellung zu halten.
●Fahrzeuge mit intelligentem Einstiegs- und Startsystem: Schleppen Sie das Fahr-
zeug nie rückwärts ab, während der Startschalter ausgeschaltet ist. Der Mechanis-
mus des Lenkradschlosses ist nicht stark genug, um die Vorderräder in
Geradeaus-Stellung zu halten.
●Prüfen Sie beim Anheben des Fahrzeugs, dass auf der gegenüberliegenden Seite
des angehobenen Fahrzeugs noch genug Bodenfreiheit zum Abschleppen ver-
bleibt. Ohne ausreichenden Abstand kann das Fahrzeug beim Abschleppen
beschädigt werden.
■Vermeiden von Schäden am Fahrzeug beim Abschleppen mit einem
Abschleppwagen mit Seilwinde
Schleppen Sie Ihr Fahrzeug weder von vorn noch von hinten mit einem Abschlepp-
wagen mit Seilwinde ab.
■Schutz des Fahrzeugs vor Beschädigungen beim Abschleppen
Befestigen Sie Kabel oder Ketten nicht an Aufhängungsbauteilen.

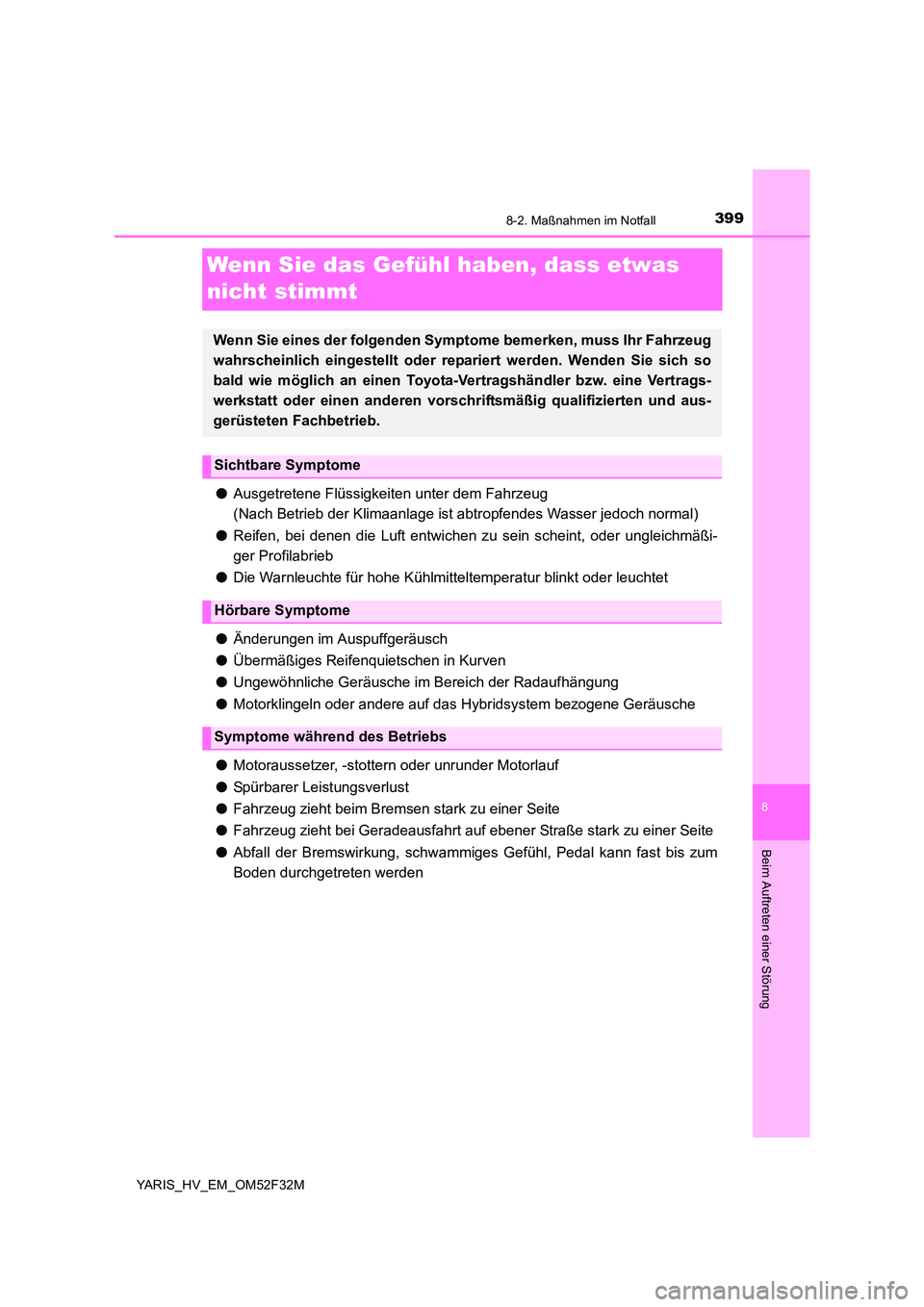

3998-2. Maßnahmen im Notfall
8
Beim Auftreten einer Störung
YARIS_HV_EM_OM52F32M
Wenn Sie das Gefühl haben, dass etwas
nicht stimmt
● Ausgetretene Flüssigkeiten unter dem Fahrzeug
(Nach Betrieb der Klimaanlage ist abtropfendes Wasser jedoch normal)
● Reifen, bei denen die Luft entwichen zu sein scheint, oder ungleichmäßi-
ger Profilabrieb
● Die Warnleuchte für hohe Kühlmitteltemperatur blinkt oder leuchtet
● Änderungen im Auspuffgeräusch
● Übermäßiges Reifenquietschen in Kurven
● Ungewöhnliche Geräusche im Bereich der Radaufhängung
● Motorklingeln oder andere auf das Hybridsystem bezogene Geräusche
● Motoraussetzer, -stottern oder unrunder Motorlauf
● Spürbarer Leistungsverlust
● Fahrzeug zieht beim Bremsen stark zu einer Seite
● Fahrzeug zieht bei Geradeausfahrt auf ebener Straße stark zu einer Seite
● Abfall der Bremswirkung, schwammiges Gefühl, Pedal kann fast bis zum
Boden durchgetreten werden
Wenn Sie eines der folgenden Symptome bemerken, muss Ihr Fahrzeug
wahrscheinlich eingestellt oder repariert werden. Wenden Sie sich so
bald wie möglich an einen Toyota-Ver tragshändler bzw. eine Vertrags-
werkstatt oder einen anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb.
Sichtbare Symptome
Hörbare Symptome
Symptome während des Betriebs

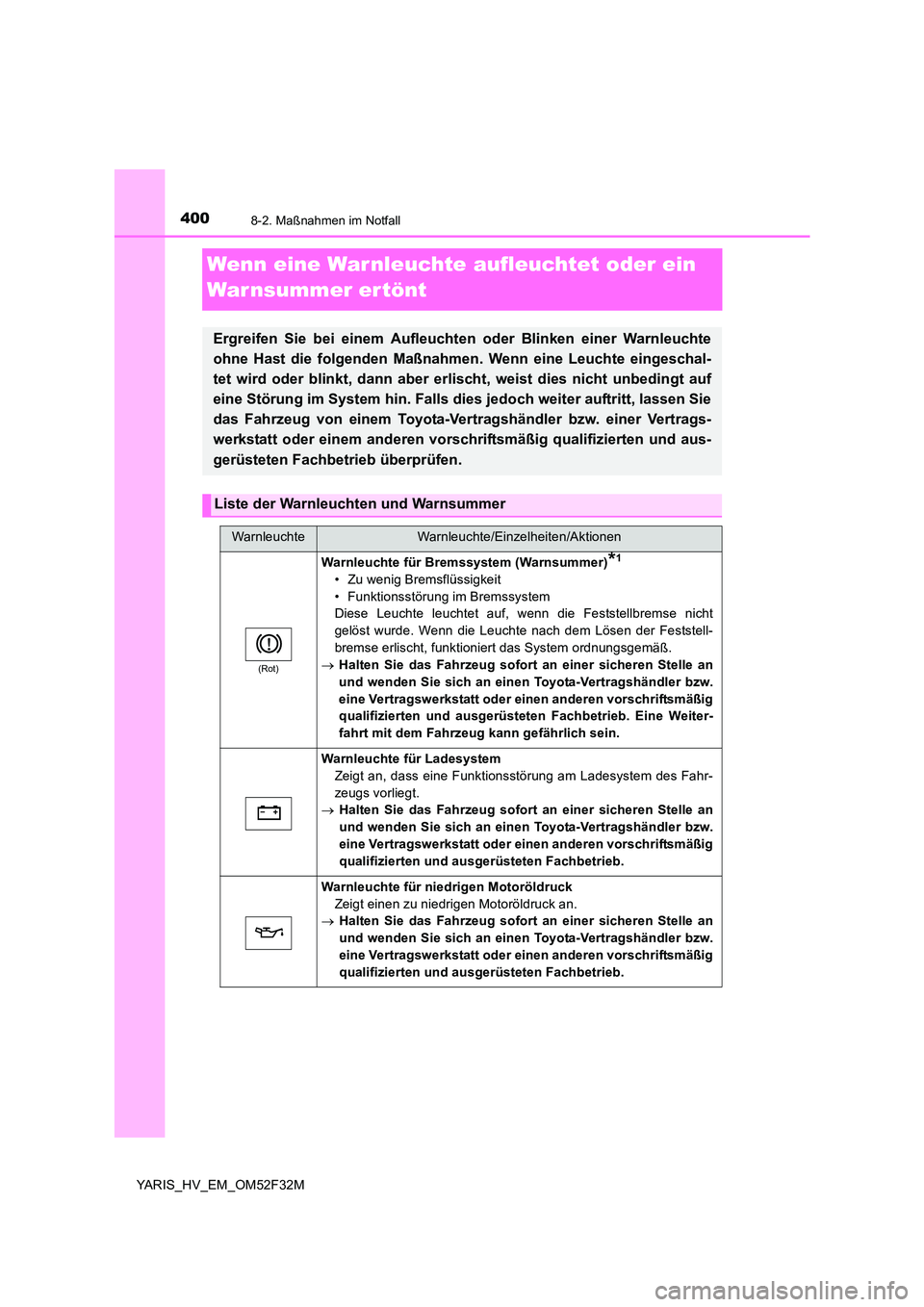

4008-2. Maßnahmen im Notfall
YARIS_HV_EM_OM52F32M
Wenn eine Warnleuchte aufleuchtet oder ein
War nsummer er tönt
Ergreifen Sie bei einem Aufleuchten oder Blinken einer Warnleuchte
ohne Hast die folgenden Maßnahmen. Wenn eine Leuchte eingeschal-
tet wird oder blinkt, dann aber erlischt, weist dies nicht unbedingt auf
eine Störung im System hin. Falls dies jedoch weiter auftritt, lassen Sie
das Fahrzeug von einem Toyota-Vertr agshändler bzw. einer Vertrags-
werkstatt oder einem anderen vorschriftsmäßig qualifizierten und aus-
gerüsteten Fachbetrieb überprüfen.
Liste der Warnleuchten und Warnsummer
WarnleuchteWarnleuchte/Einzelheiten/Aktionen
(Rot)
Warnleuchte für Bremssystem (Warnsummer)*1
• Zu wenig Bremsflüssigkeit
• Funktionsstörung im Bremssystem
Diese Leuchte leuchtet auf, wenn die Feststellbremse nicht
gelöst wurde. Wenn die Leuchte nach dem Lösen der Feststell-
bremse erlischt, funktioniert das System ordnungsgemäß.
→ Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb. Eine Weiter-
fahrt mit dem Fahrzeug kann gefährlich sein.
Warnleuchte für Ladesystem
Zeigt an, dass eine Funktionsstörung am Ladesystem des Fahr-
zeugs vorliegt.
→ Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
Warnleuchte für niedrigen Motoröldruck
Zeigt einen zu niedrigen Motoröldruck an.
→ Halten Sie das Fahrzeug sofort an einer sicheren Stelle an
und wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder einen anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb.
