2015 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

3697-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

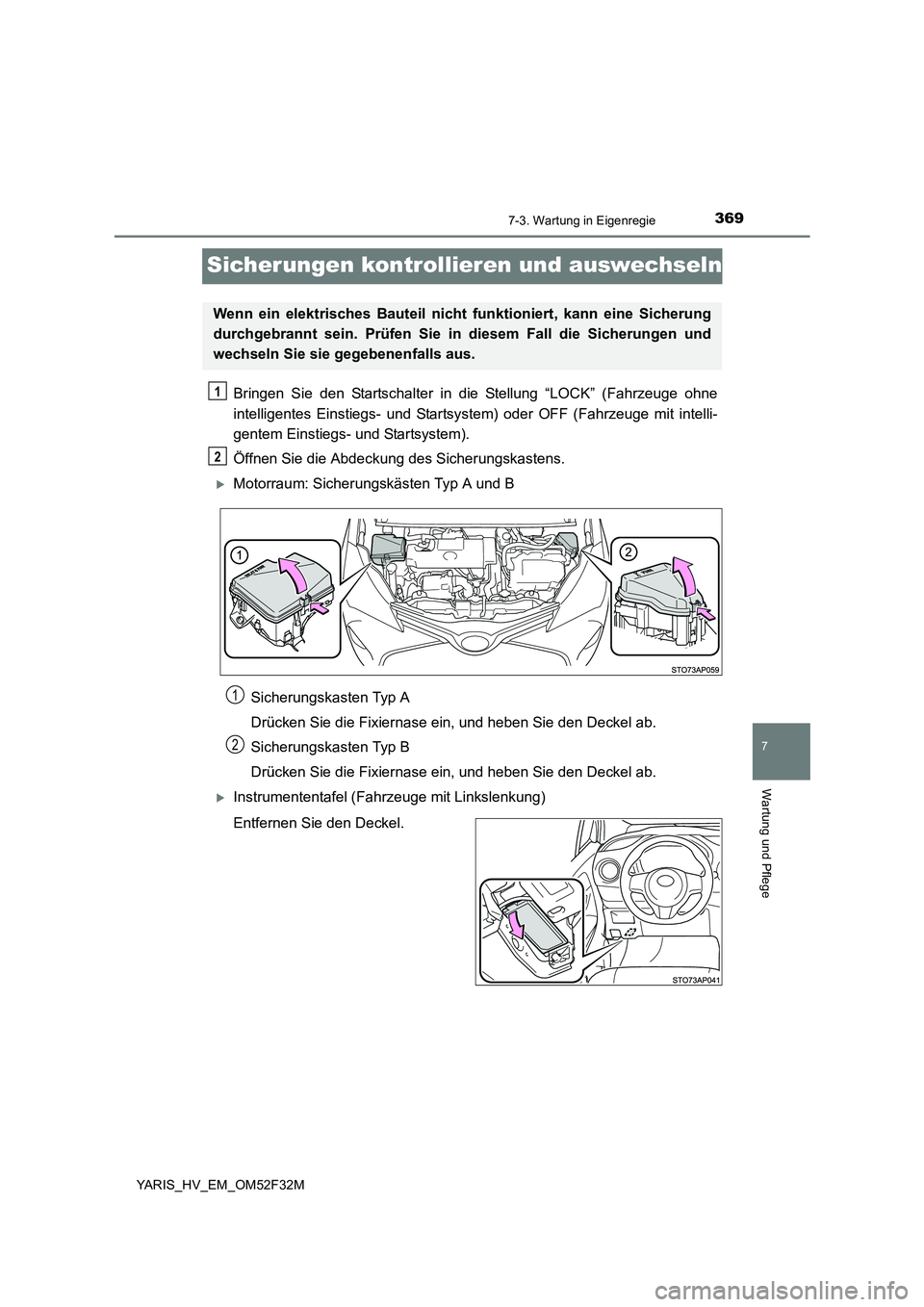

Sicherungen kontrollieren und auswechseln
Bringen Sie den Startschalter in die Stellung “LOCK” (Fahrzeuge ohne
intelligentes Einstiegs- und Startsystem) oder OFF (Fahrzeuge mit intelli-
gentem Einstiegs- und Startsystem).
Öffnen Sie die Abdeckung des Sicherungskastens.
XMotorraum: Sicherungskästen Typ A und B
Sicherungskasten Typ A
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
Sicherungskasten Typ B
Drücken Sie die Fixiernase ein, und heben Sie den Deckel ab.
XInstrumententafel (Fahrzeuge mit Linkslenkung)
Entfernen Sie den Deckel.
Wenn ein elektrisches Bauteil nicht funktioniert, kann eine Sicherung
durchgebrannt sein. Prüfen Sie in diesem Fall die Sicherungen und
wechseln Sie sie gegebenenfalls aus.
1
2
1
2

3707-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

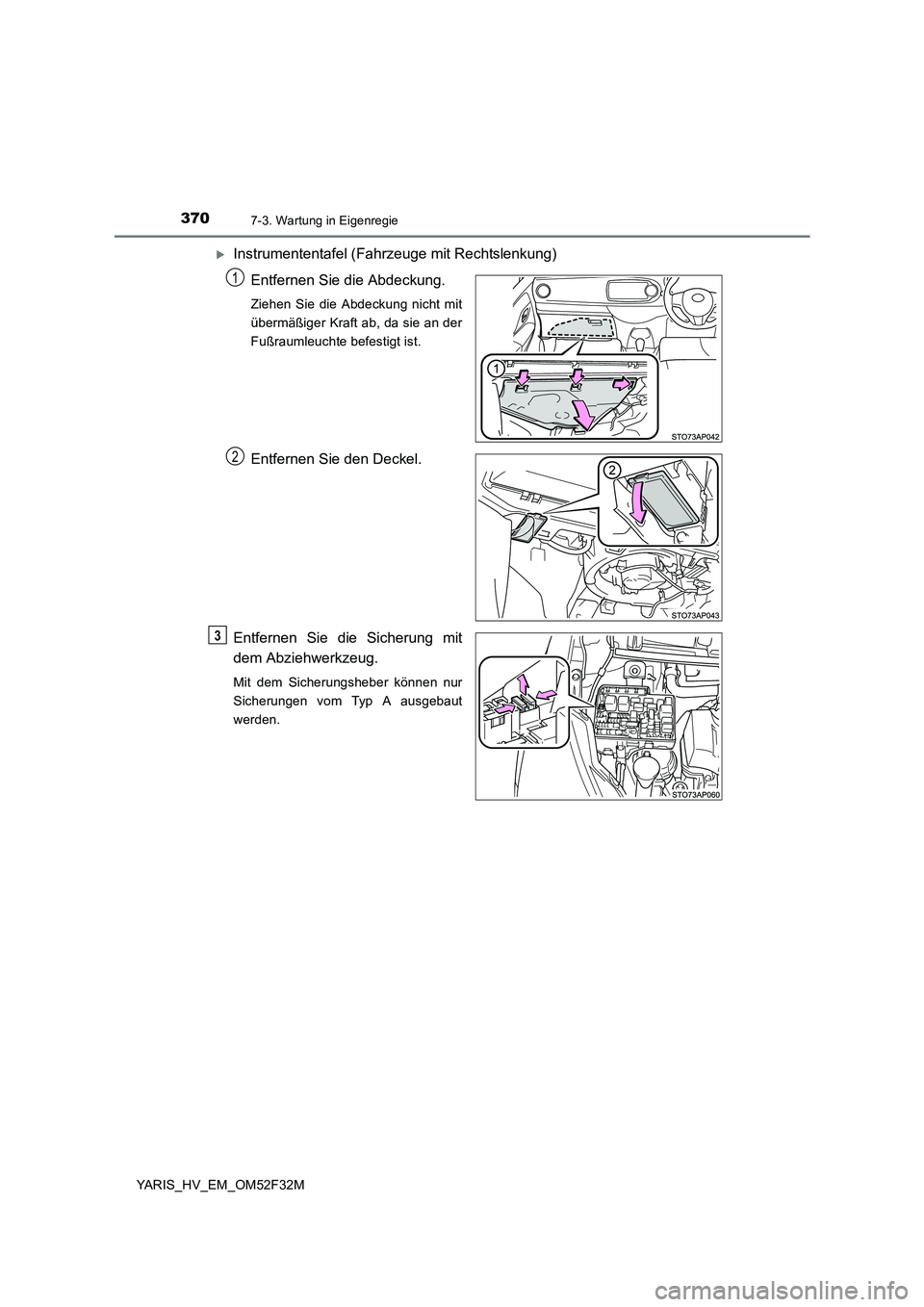

XInstrumententafel (Fahrzeuge mit Rechtslenkung)
Entfernen Sie die Abdeckung.
Ziehen Sie die Abdeckung nicht mit
übermäßiger Kraft ab, da sie an der
Fußraumleuchte befestigt ist.
Entfernen Sie den Deckel.
Entfernen Sie die Sicherung mit
dem Abziehwerkzeug.
Mit dem Sicherungsheber können nur
Sicherungen vom Typ A ausgebaut
werden.
1
2
3

3717-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

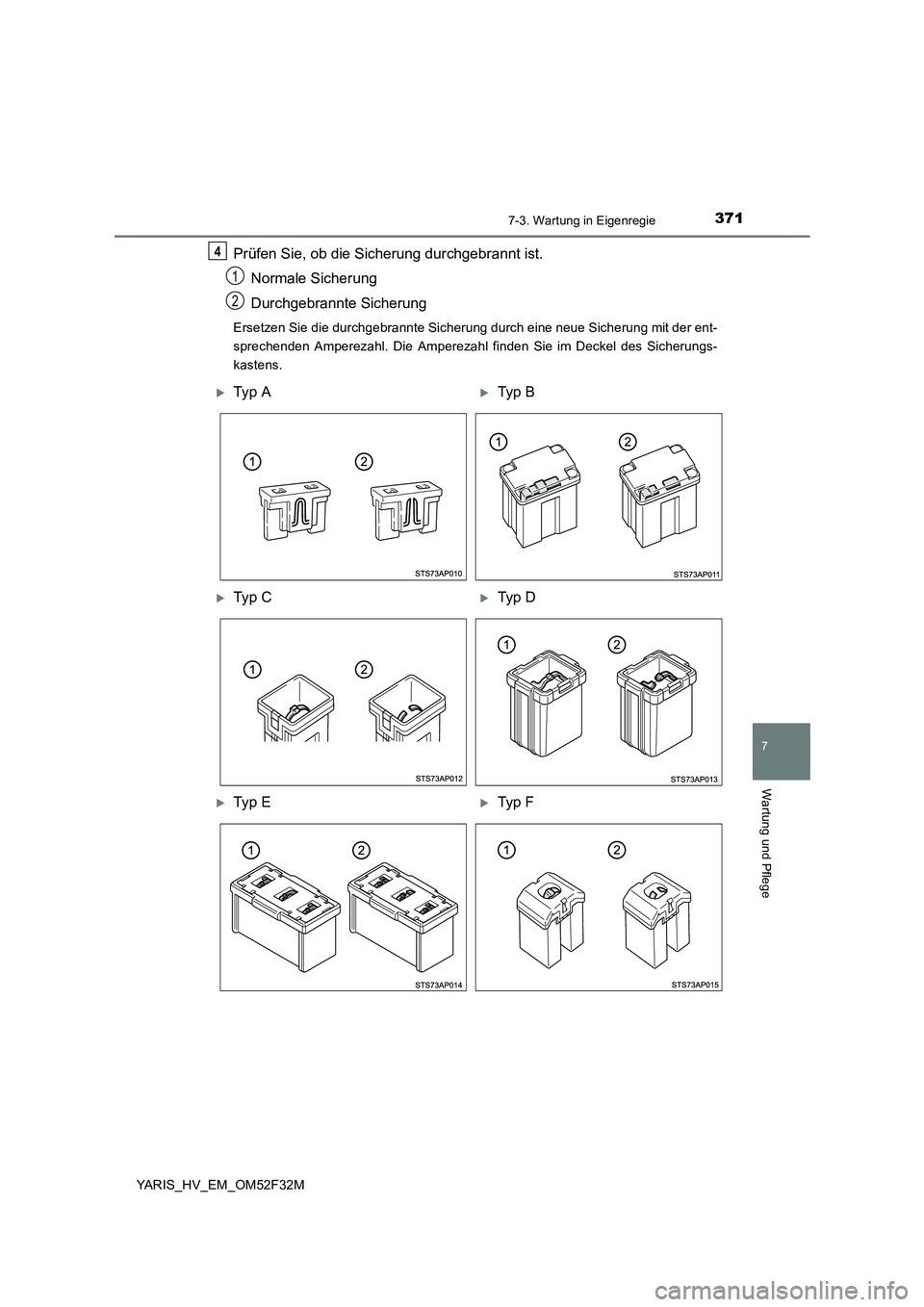

Prüfen Sie, ob die Sicherung durchgebrannt ist.
Normale Sicherung
Durchgebrannte Sicherung
Ersetzen Sie die durchgebrannte Sicherung durch eine neue Sicherung mit der ent-
sprechenden Amperezahl. Die Amperezahl finden Sie im Deckel des Sicherungs-
kastens.
4
1
2
XTy p AXTyp B
XTy p CXTyp D
XTy p EXTyp F

3727-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

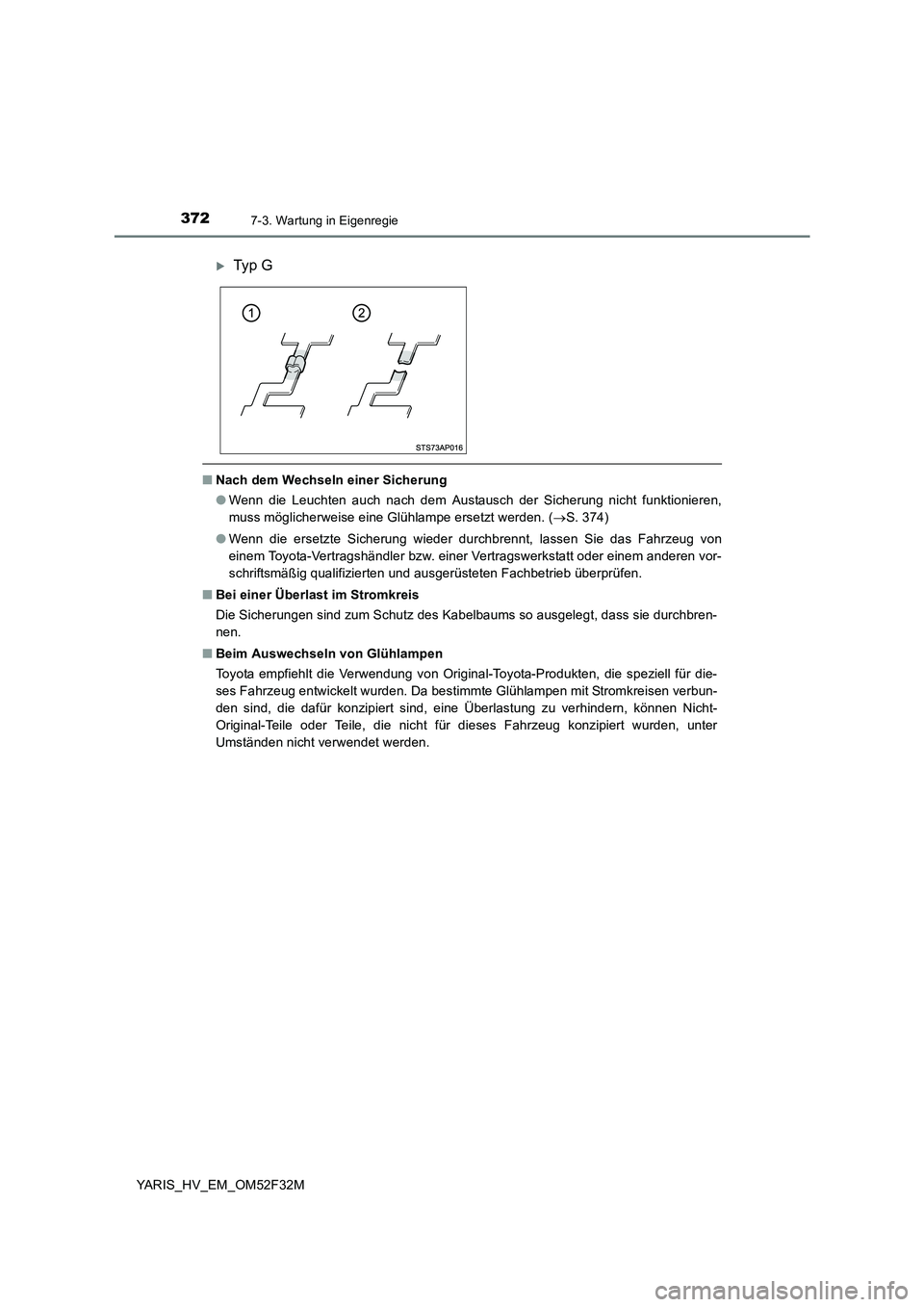

■Nach dem Wechseln einer Sicherung
● Wenn die Leuchten auch nach dem Austausch der Sicherung nicht funktionieren,
muss möglicherweise eine Glühlampe ersetzt werden. ( →S. 374)
● Wenn die ersetzte Sicherung wieder durchbrennt, lassen Sie das Fahrzeug von
einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb überprüfen.
■ Bei einer Überlast im Stromkreis
Die Sicherungen sind zum Schutz des Kabelbaums so ausgelegt, dass sie durchbren-
nen.
■ Beim Auswechseln von Glühlampen
Toyota empfiehlt die Verwendung von Original-Toyota-Produkten, die speziell für die-
ses Fahrzeug entwickelt wurden. Da bestimmte Glühlampen mit Stromkreisen verbun-
den sind, die dafür konzipiert sind, eine Überlastung zu verhindern, können Nicht-
Original-Teile oder Teile, die nicht für dieses Fahrzeug konzipiert wurden, unter
Umständen nicht verwendet werden.
XTy p G

3737-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

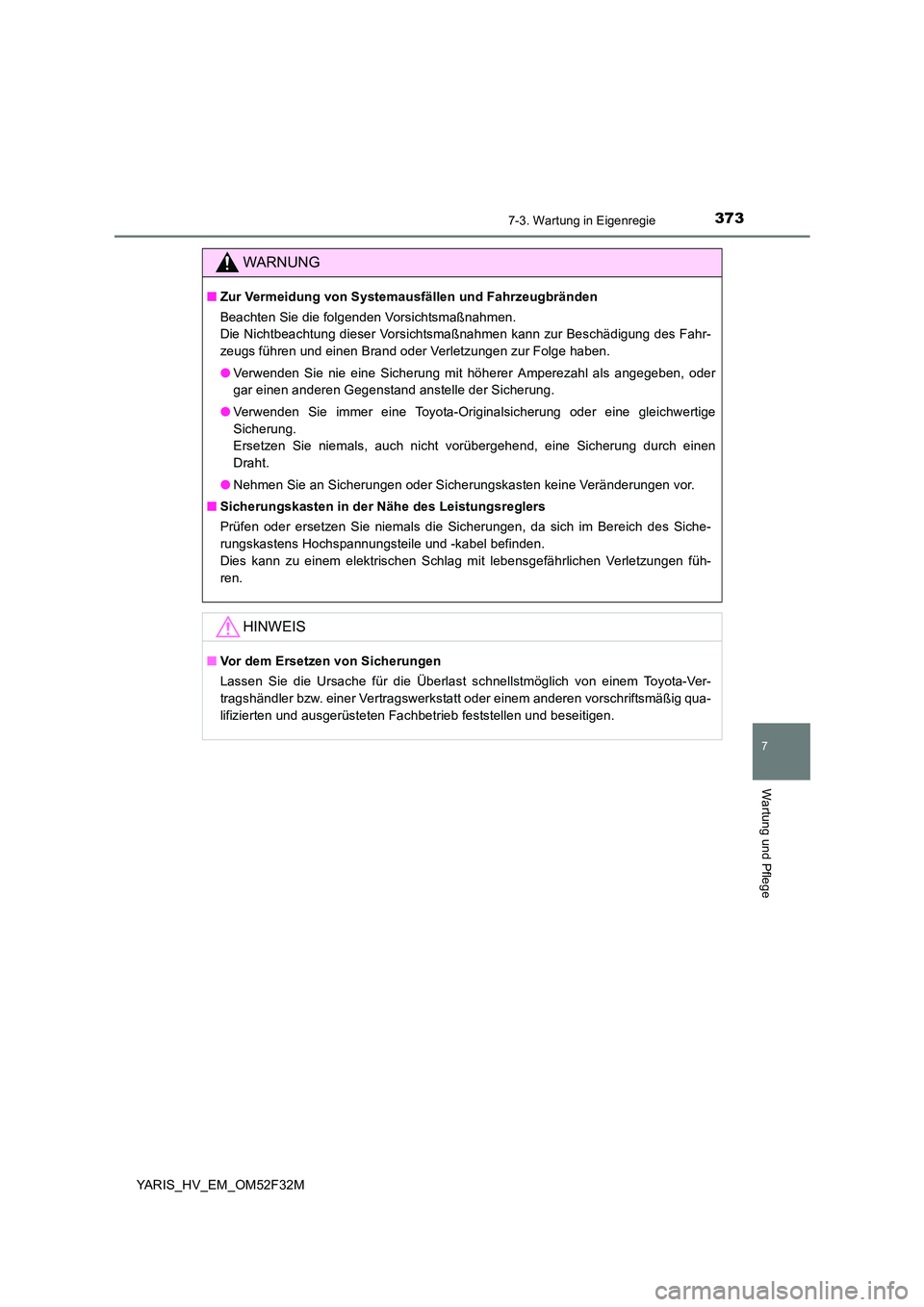

WARNUNG
■Zur Vermeidung von Systemausfällen und Fahrzeugbränden
Beachten Sie die folgenden Vorsichtsmaßnahmen.
Die Nichtbeachtung dieser Vorsichtsmaßnahmen kann zur Beschädigung des Fahr-
zeugs führen und einen Brand oder Verletzungen zur Folge haben.
● Verwenden Sie nie eine Sicherung mit höherer Amperezahl als angegeben, oder
gar einen anderen Gegenstand anstelle der Sicherung.
● Verwenden Sie immer eine Toyota-Originalsicherung oder eine gleichwertige
Sicherung.
Ersetzen Sie niemals, auch nicht vorübergehend, eine Sicherung durch einen
Draht.
● Nehmen Sie an Sicherungen oder Sicherungskasten keine Veränderungen vor.
■ Sicherungskasten in der Nähe des Leistungsreglers
Prüfen oder ersetzen Sie niemals die Sicherungen, da sich im Bereich des Siche-
rungskastens Hochspannungsteile und -kabel befinden.
Dies kann zu einem elektrischen Schlag mit lebensgefährlichen Verletzungen füh-
ren.
HINWEIS
■ Vor dem Ersetzen von Sicherungen
Lassen Sie die Ursache für die Überlast schnellstmöglich von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig qua-
lifizierten und ausgerüsteten Fachbetrieb feststellen und beseitigen.

3747-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

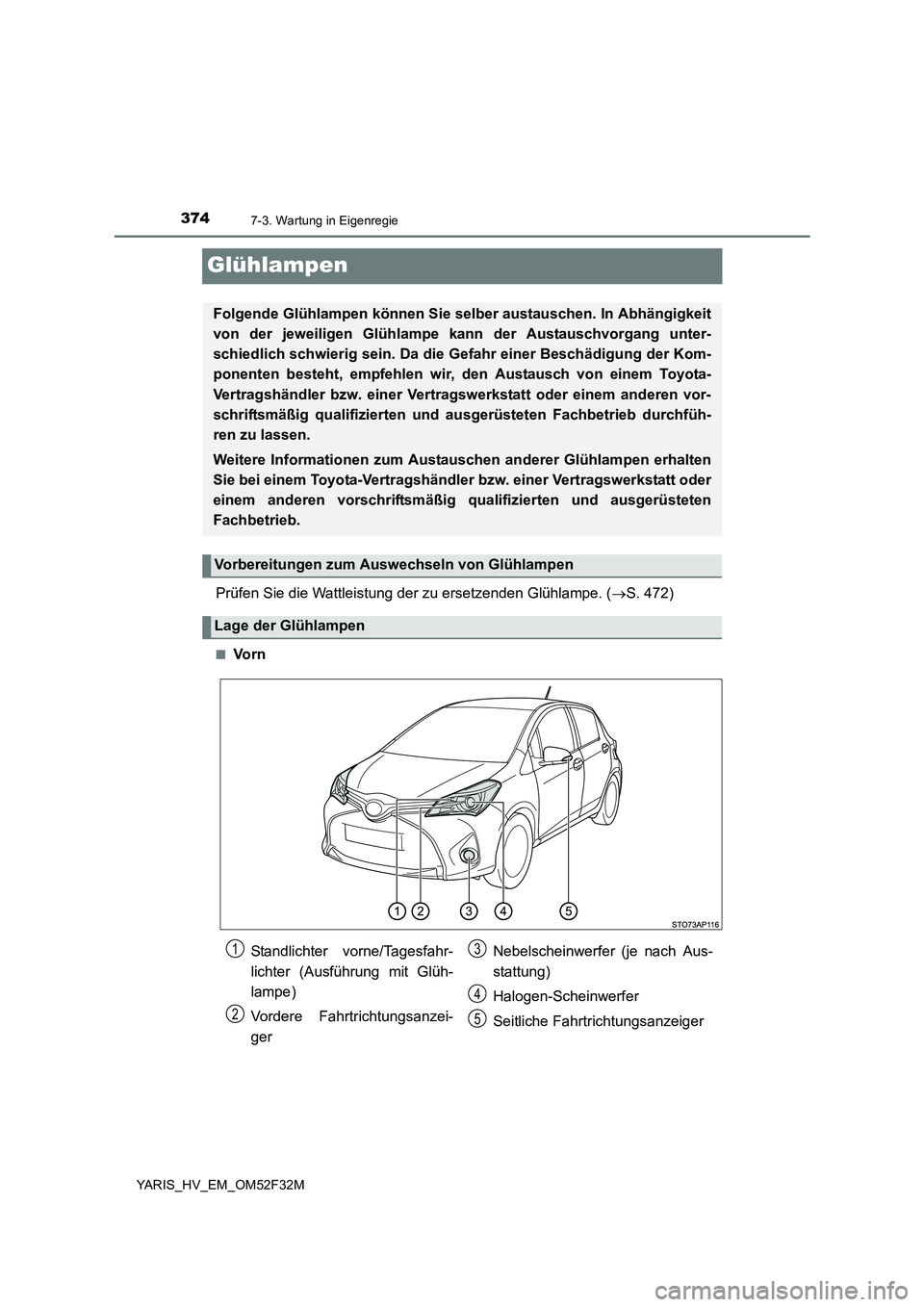

Glühlampen
Prüfen Sie die Wattleistung der zu ersetzenden Glühlampe. (→S. 472)
■Vo r n
Folgende Glühlampen können Sie selber austauschen. In Abhängigkeit
von der jeweiligen Glühlampe kann der Austauschvorgang unter-
schiedlich schwierig sein. Da die Gefahr einer Beschädigung der Kom-
ponenten besteht, empfehlen wir, den Austausch von einem Toyota-
Vertragshändler bzw. einer Vertragswerkstatt oder einem anderen vor-
schriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb durchfüh-
ren zu lassen.
Weitere Informationen zum Austauschen anderer Glühlampen erhalten
Sie bei einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qua lifizierten und ausgerüsteten
Fachbetrieb.
Vorbereitungen zum Auswechseln von Glühlampen
Lage der Glühlampen
Standlichter vorne/Tagesfahr-
lichter (Ausführung mit Glüh-
lampe)
Vordere Fahrtrichtungsanzei-
ger
Nebelscheinwerfer (je nach Aus-
stattung)
Halogen-Scheinwerfer
Seitliche Fahrtrichtungsanzeiger
1
2
3
4
5

3757-3. Wartung in Eigenregie
7
Wartung und Pflege
YARIS_HV_EM_OM52F32M

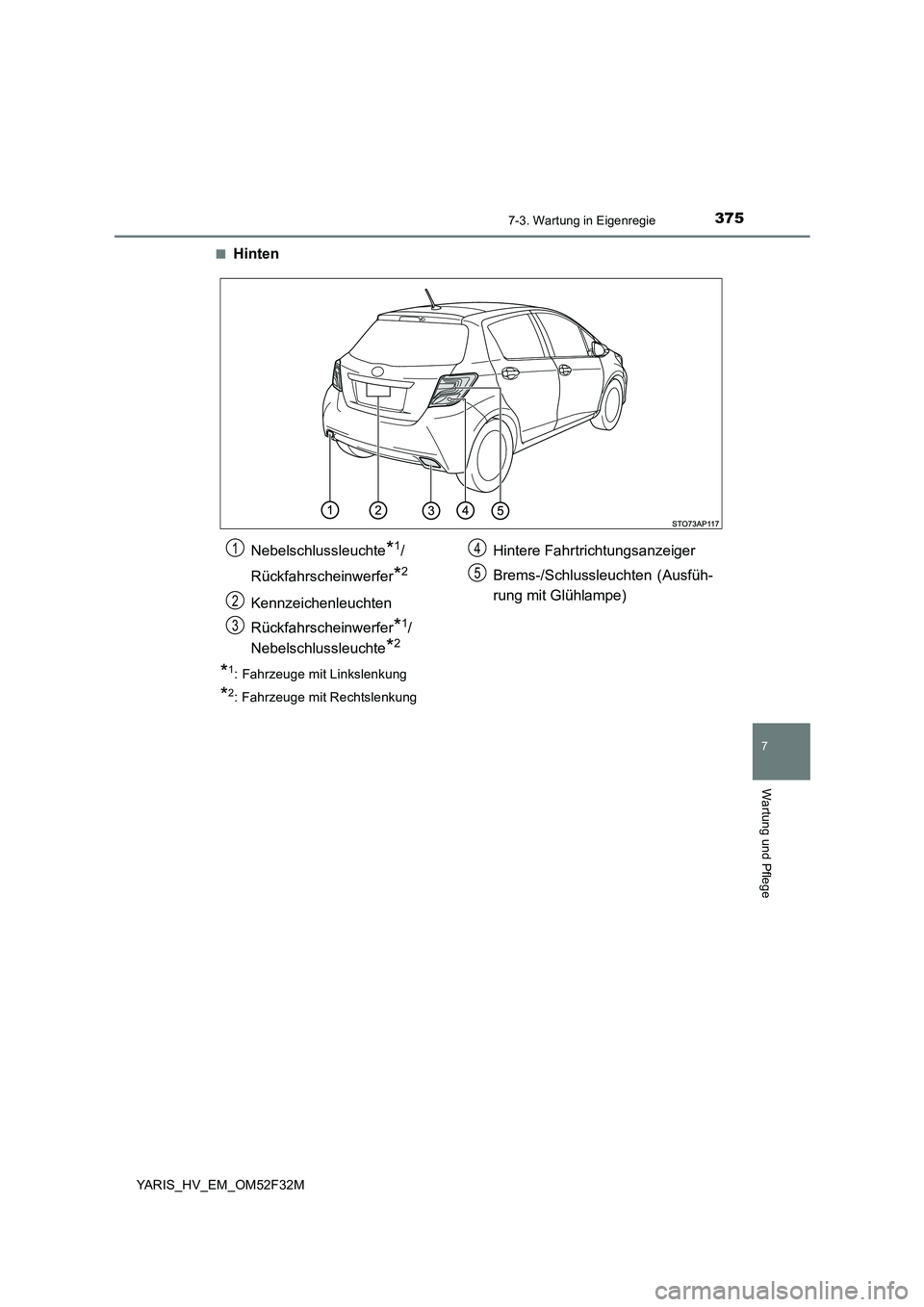

■Hinten
*1: Fahrzeuge mit Linkslenkung
*2: Fahrzeuge mit Rechtslenkung
Nebelschlussleuchte*1/
Rückfahrscheinwerfer*2
Kennzeichenleuchten
Rückfahrscheinwerfer*1/
Nebelschlussleuchte*2
Hintere Fahrtrichtungsanzeiger
Brems-/Schlussleuchten (Ausfüh-
rung mit Glühlampe)
1
2
3
4
5

3767-3. Wartung in Eigenregie
YARIS_HV_EM_OM52F32M

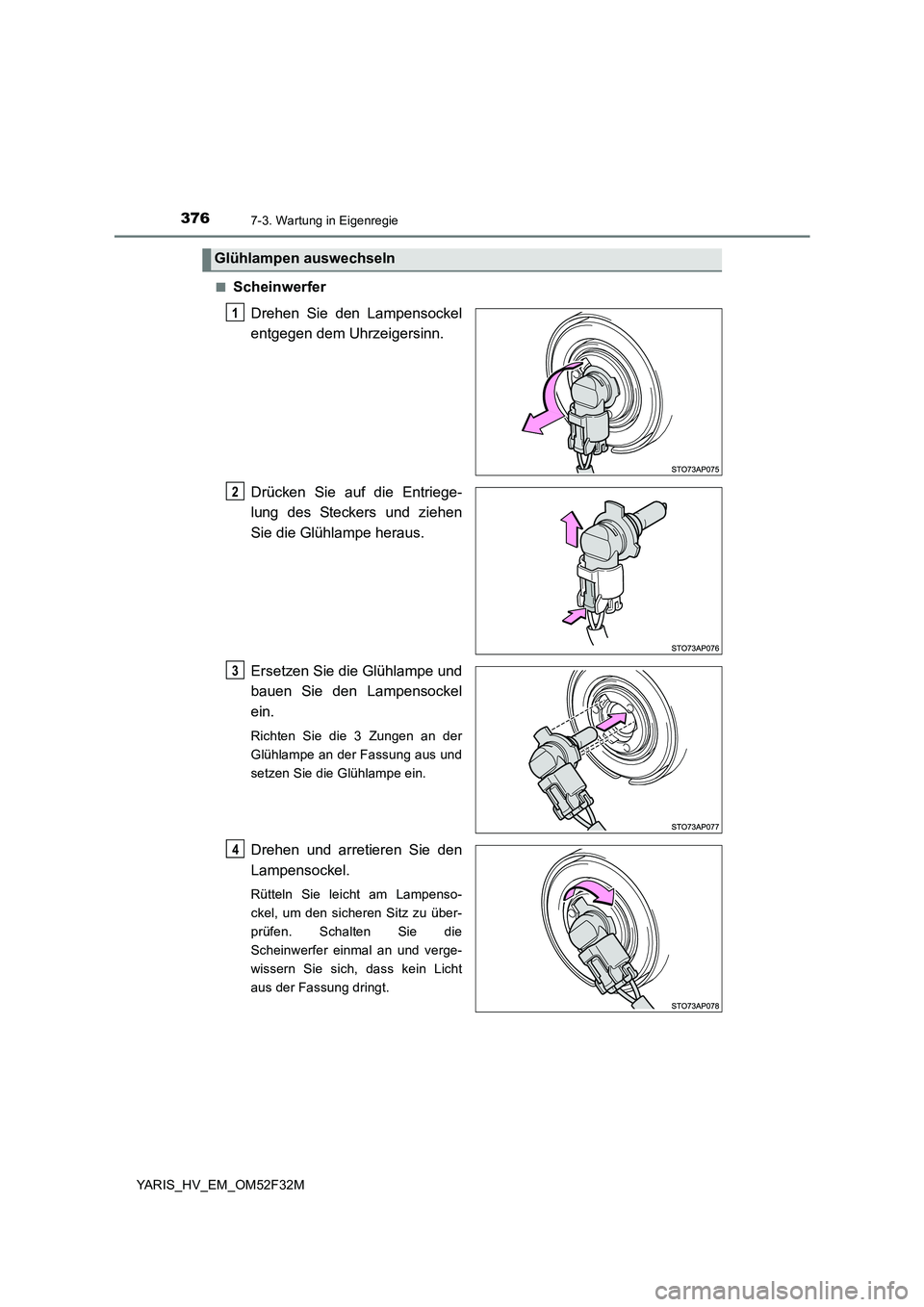

■Scheinwerfer
Drehen Sie den Lampensockel
entgegen dem Uhrzeigersinn.
Drücken Sie auf die Entriege-
lung des Steckers und ziehen
Sie die Glühlampe heraus.
Ersetzen Sie die Glühlampe und
bauen Sie den Lampensockel
ein.
Richten Sie die 3 Zungen an der
Glühlampe an der Fassung aus und
setzen Sie die Glühlampe ein.
Drehen und arretieren Sie den
Lampensockel.
Rütteln Sie leicht am Lampenso-
ckel, um den sicheren Sitz zu über-
prüfen. Schalten Sie die
Scheinwerfer einmal an und verge-
wissern Sie sich, dass kein Licht
aus der Fassung dringt.
Glühlampen auswechseln
1
2
3
14
