2015 TOYOTA YARIS HYBRID Betriebsanleitungen (in German)

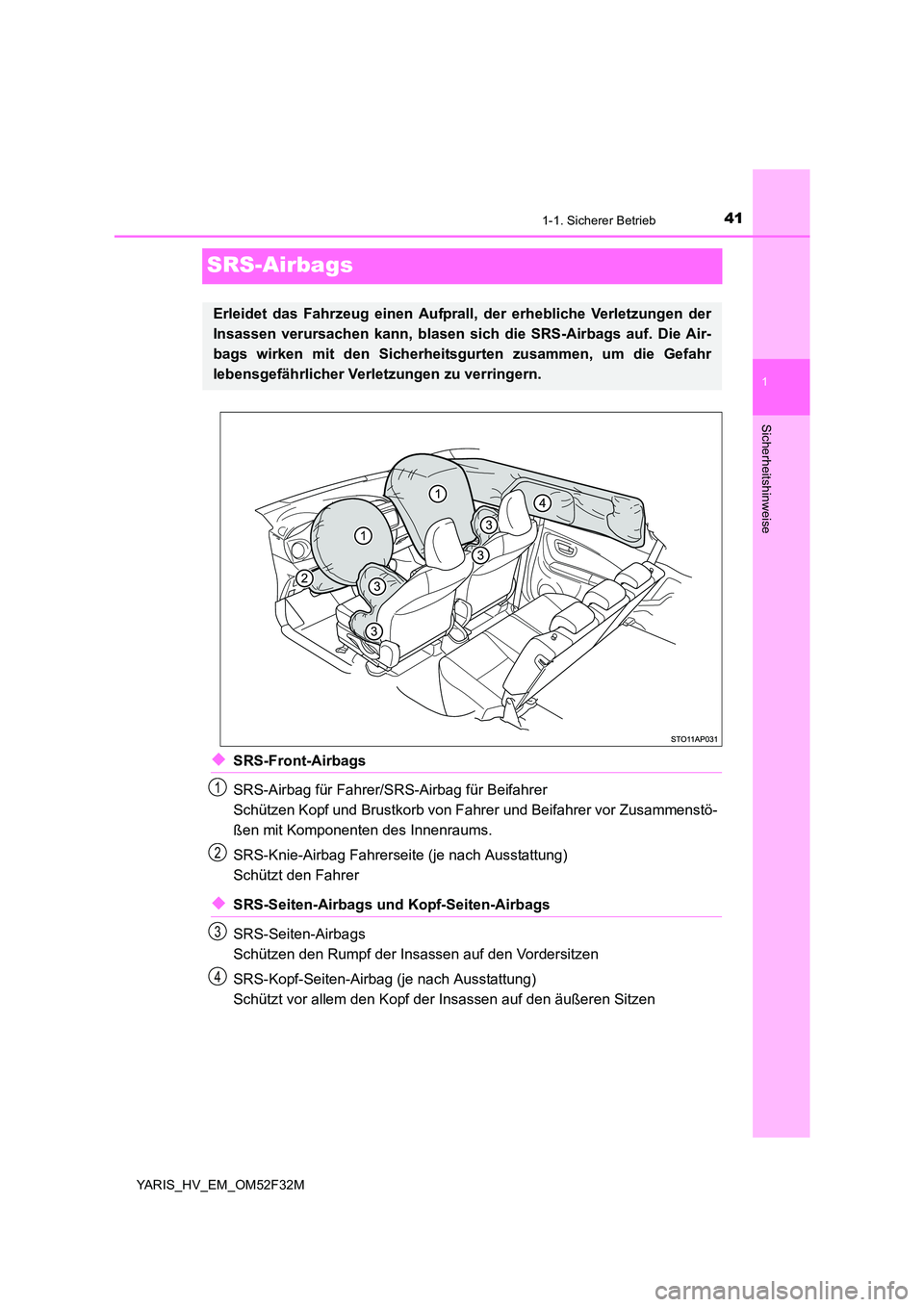

411-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52F32M
SRS-Airbags
◆SRS-Front-Airbags
SRS-Airbag für Fahrer/S RS-Airbag für Beifahrer
Schützen Kopf und Brustkorb von Fahr er und Beifahrer vor Zusammenstö-
ßen mit Komponenten des Innenraums.
SRS-Knie-Airbag Fahrerseite (je nach Ausstattung)
Schützt den Fahrer
◆SRS-Seiten-Airbags und Kopf-Seiten-Airbags
SRS-Seiten-Airbags
Schützen den Rumpf der Insassen auf den Vordersitzen
SRS-Kopf-Seiten-Airbag (je nach Ausstattung)
Schützt vor allem den Kopf der Insassen auf den äußeren Sitzen
Erleidet das Fahrzeug einen Aufprall , der erhebliche Verletzungen der
Insassen verursachen kann, blasen sich die SRS-Airbags auf. Die Air-
bags wirken mit den Sicherheitsgurten zusammen, um die Gefahr
lebensgefährlicher Verletzungen zu verringern.
1
2
3
4

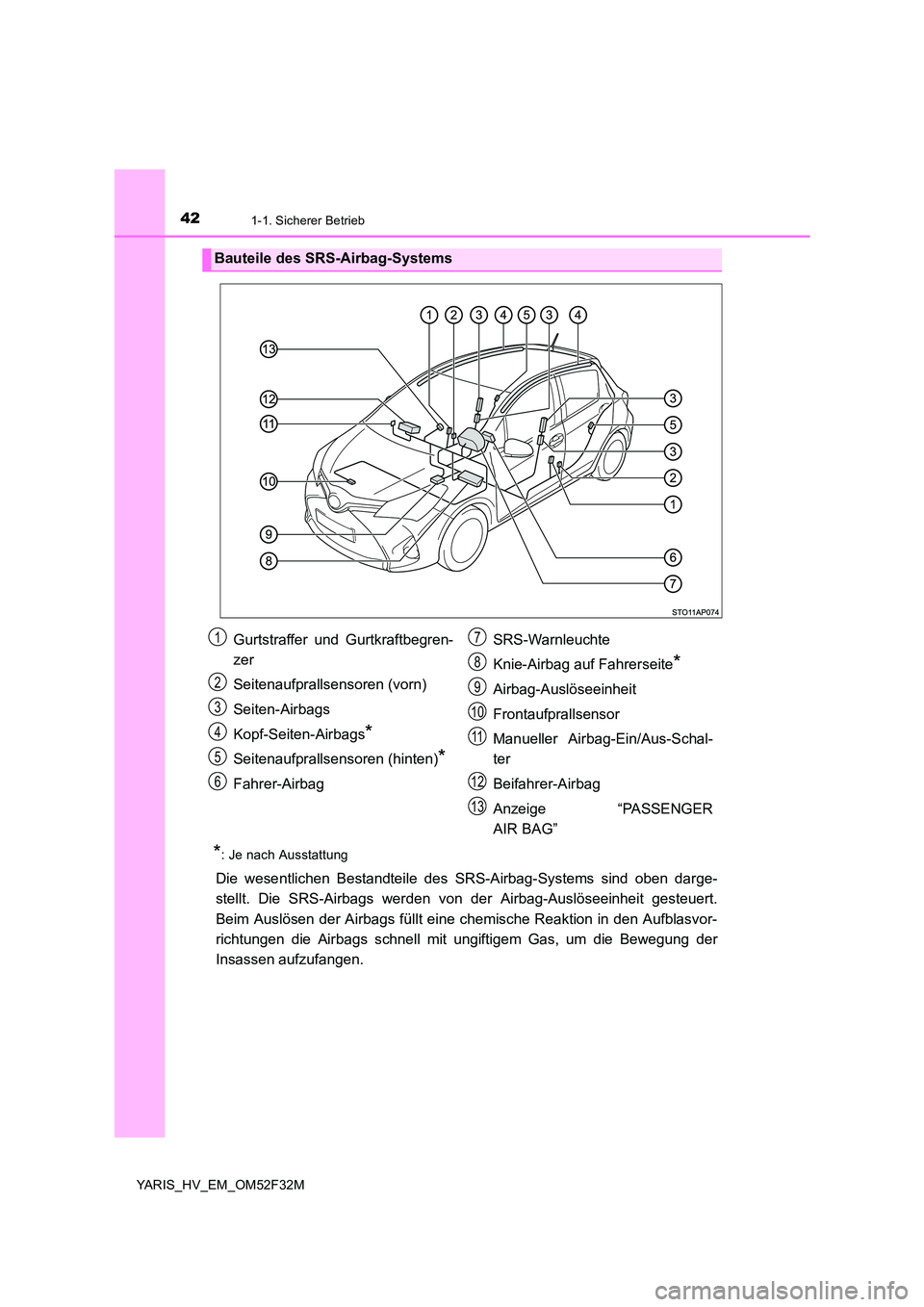

421-1. Sicherer Betrieb
YARIS_HV_EM_OM52F32M
*: Je nach Ausstattung
Die wesentlichen Bestandteile des SRS-Airbag-Systems sind oben darge-
stellt. Die SRS-Airbags werden v on der Airbag-Auslöseeinheit gesteuert.
Beim Auslösen der Airbags füllt eine chemische Reaktion in den Aufblasvor-
richtungen die Airbags schnell mit ungiftigem Gas, um die Bewegung der
Insassen aufzufangen.
Bauteile des SRS-Airbag-Systems
Gurtstraffer und Gurtkraftbegren-
zer
Seitenaufprallsensoren (vorn)
Seiten-Airbags
Kopf-Seiten-Airbags*
Seitenaufprallsensoren (hinten)*
Fahrer-Airbag
SRS-Warnleuchte
Knie-Airbag auf Fahrerseite*
Airbag-Auslöseeinheit
Frontaufprallsensor
Manueller Airbag-Ein/Aus-Schal-
ter
Beifahrer-Airbag
Anzeige “PASSENGER
AIR BAG”
1
2
3
4
5
6
7
8
9
10
11
12
13

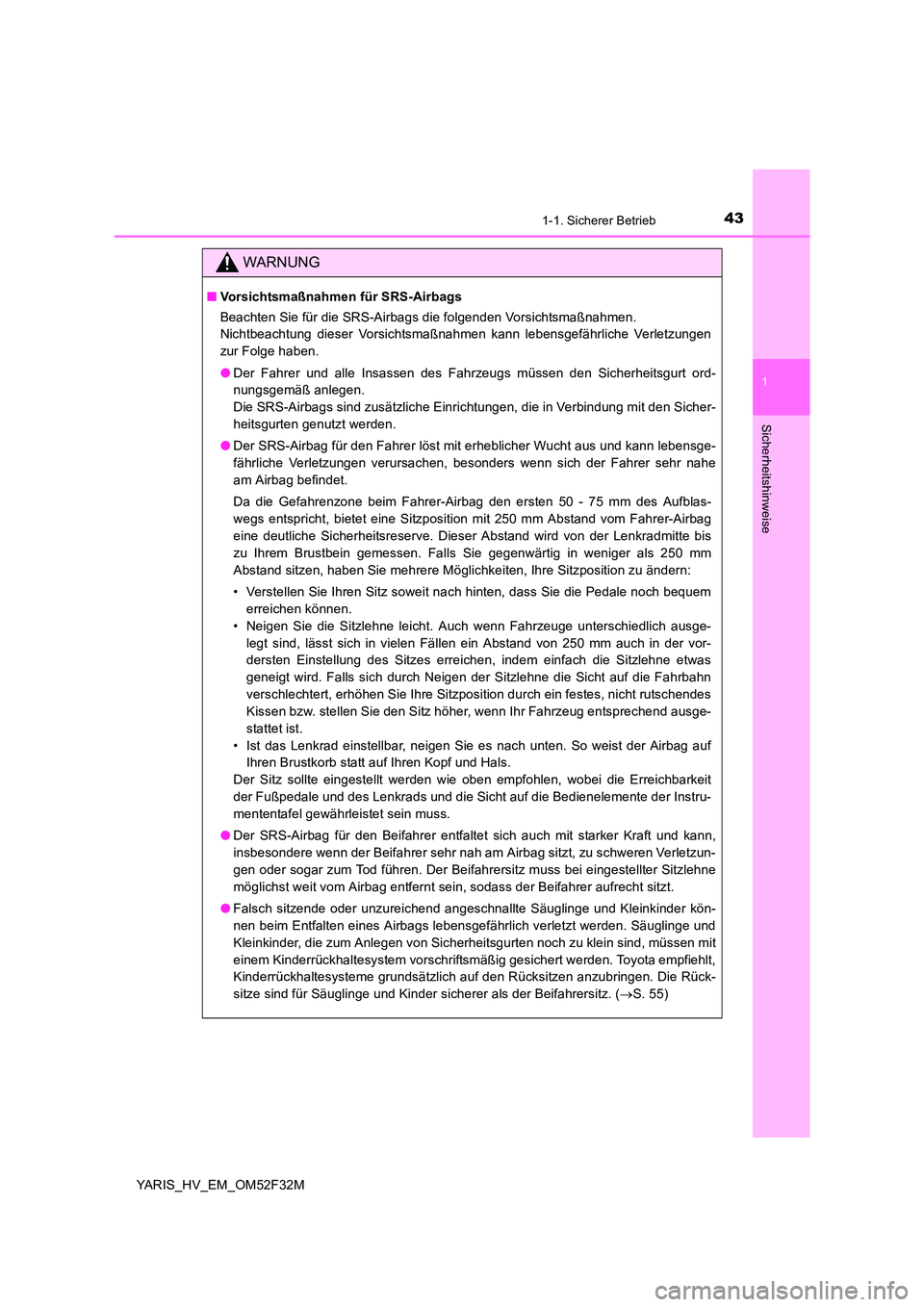

431-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52F32M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
Beachten Sie für die SRS-Airbags die folgenden Vorsichtsmaßnahmen.
Nichtbeachtung dieser Vorsichtsmaßnahmen kann lebensgefährliche Verletzungen
zur Folge haben.
● Der Fahrer und alle Insassen des Fahrzeugs müssen den Sicherheitsgurt ord-
nungsgemäß anlegen.
Die SRS-Airbags sind zusätzliche Einrichtungen, die in Verbindung mit den Sicher-
heitsgurten genutzt werden.
● Der SRS-Airbag für den Fahrer löst mit erheblicher Wucht aus und kann lebensge-
fährliche Verletzungen verursachen, besonders wenn sich der Fahrer sehr nahe
am Airbag befindet.
Da die Gefahrenzone beim Fahrer-Airbag den ersten 50 - 75 mm des Aufblas-
wegs entspricht, bietet eine Sitzposition mit 250 mm Abstand vom Fahrer-Airbag
eine deutliche Sicherheitsreserve. Dieser Abstand wird von der Lenkradmitte bis
zu Ihrem Brustbein gemessen. Falls Sie gegenwärtig in weniger als 250 mm
Abstand sitzen, haben Sie mehrere Möglichkeiten, Ihre Sitzposition zu ändern:
• Verstellen Sie Ihren Sitz soweit nach hinten, dass Sie die Pedale noch bequem
erreichen können.
• Neigen Sie die Sitzlehne leicht. Auch wenn Fahrzeuge unterschiedlich ausge-
legt sind, lässt sich in vielen Fällen ein Abstand von 250 mm auch in der vor-
dersten Einstellung des Sitzes erreichen, indem einfach die Sitzlehne etwas
geneigt wird. Falls sich durch Neigen der Sitzlehne die Sicht auf die Fahrbahn
verschlechtert, erhöhen Sie Ihre Sitzposition durch ein festes, nicht rutschendes
Kissen bzw. stellen Sie den Sitz höher, wenn Ihr Fahrzeug entsprechend ausge-
stattet ist.
• Ist das Lenkrad einstellbar, neigen Sie es nach unten. So weist der Airbag auf
Ihren Brustkorb statt auf Ihren Kopf und Hals.
Der Sitz sollte eingestellt werden wie oben empfohlen, wobei die Erreichbarkeit
der Fußpedale und des Lenkrads und die Sicht auf die Bedienelemente der Instru-
mententafel gewährleistet sein muss.
● Der SRS-Airbag für den Beifahrer entfaltet sich auch mit starker Kraft und kann,
insbesondere wenn der Beifahrer sehr nah am Airbag sitzt, zu schweren Verletzun-
gen oder sogar zum Tod führen. Der Beifahrersitz muss bei eingestellter Sitzlehne
möglichst weit vom Airbag entfernt sein, sodass der Beifahrer aufrecht sitzt.
● Falsch sitzende oder unzureichend angeschnallte Säuglinge und Kleinkinder kön-
nen beim Entfalten eines Airbags lebensgefährlich verletzt werden. Säuglinge und
Kleinkinder, die zum Anlegen von Sicherheitsgurten noch zu klein sind, müssen mit
einem Kinderrückhaltesystem vorschriftsmäßig gesichert werden. Toyota empfiehlt,
Kinderrückhaltesysteme grundsätzlich auf den Rücksitzen anzubringen. Die Rück-
sitze sind für Säuglinge und Kinder sicherer als der Beifahrersitz. ( →S. 55)

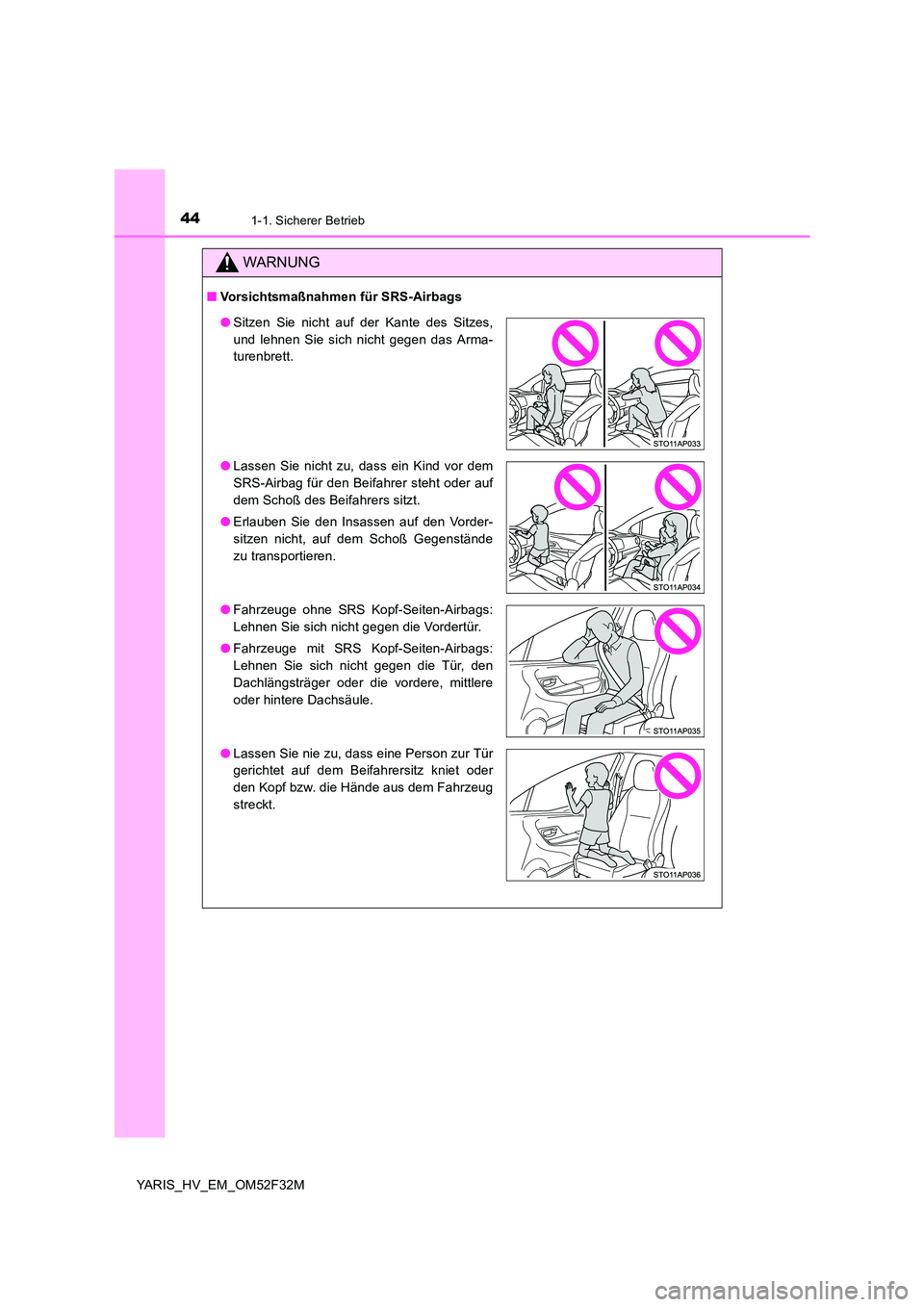

441-1. Sicherer Betrieb
YARIS_HV_EM_OM52F32M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Sitzen Sie nicht auf der Kante des Sitzes,
und lehnen Sie sich nicht gegen das Arma-
turenbrett.
● Lassen Sie nicht zu, dass ein Kind vor dem
SRS-Airbag für den Beifahrer steht oder auf
dem Schoß des Beifahrers sitzt.
● Erlauben Sie den Insassen auf den Vorder-
sitzen nicht, auf dem Schoß Gegenstände
zu transportieren.
● Fahrzeuge ohne SRS Kopf-Seiten-Airbags:
Lehnen Sie sich nicht gegen die Vordertür.
● Fahrzeuge mit SRS Kopf-Seiten-Airbags:
Lehnen Sie sich nicht gegen die Tür, den
Dachlängsträger oder die vordere, mittlere
oder hintere Dachsäule.
● Lassen Sie nie zu, dass eine Person zur Tür
gerichtet auf dem Beifahrersitz kniet oder
den Kopf bzw. die Hände aus dem Fahrzeug
streckt.

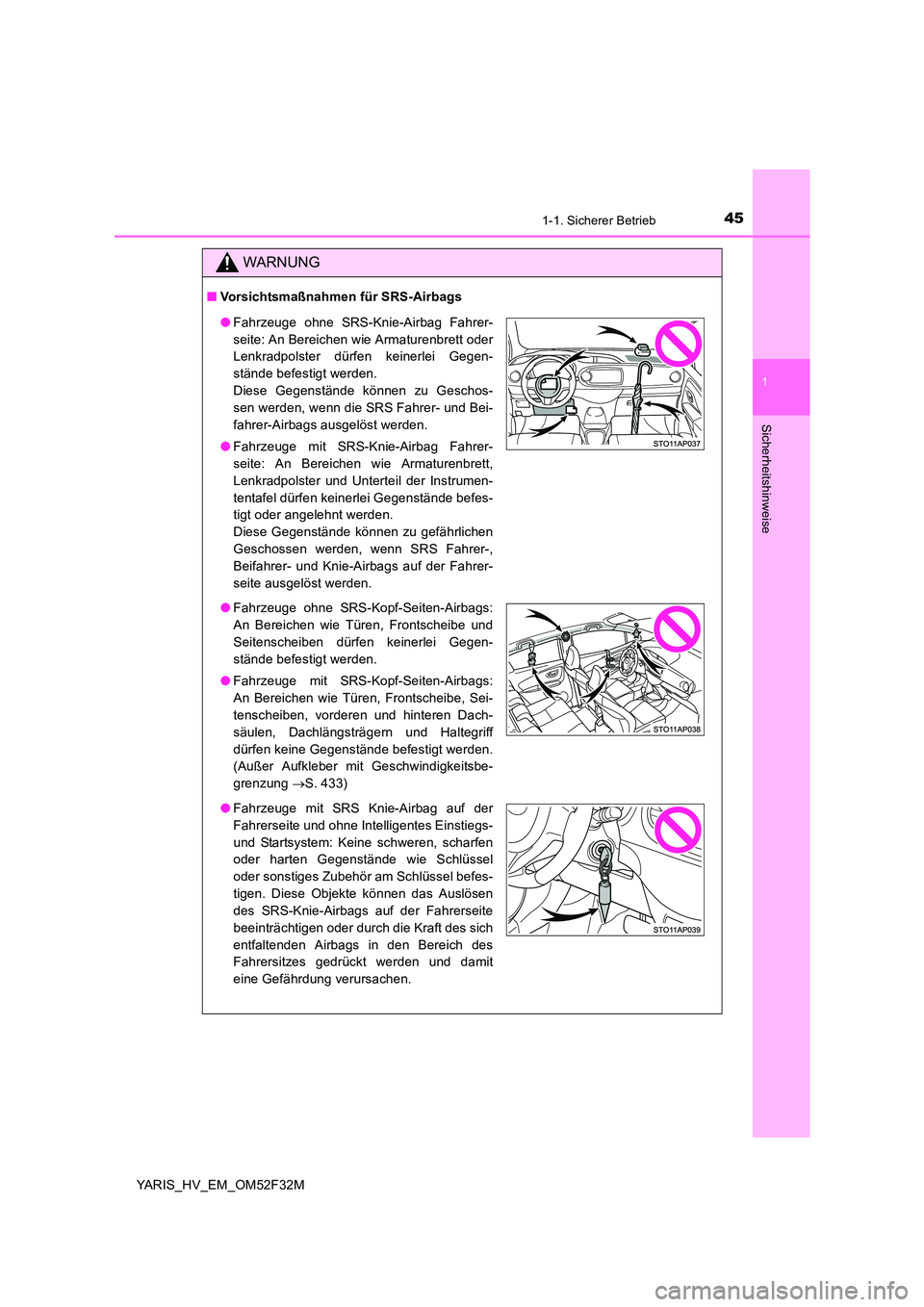

451-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52F32M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
●Fahrzeuge ohne SRS-Knie-Airbag Fahrer-
seite: An Bereichen wie Armaturenbrett oder
Lenkradpolster dürfen keinerlei Gegen-
stände befestigt werden.
Diese Gegenstände können zu Geschos-
sen werden, wenn die SRS Fahrer- und Bei-
fahrer-Airbags ausgelöst werden.
● Fahrzeuge mit SRS-Knie-Airbag Fahrer-
seite: An Bereichen wie Armaturenbrett,
Lenkradpolster und Unterteil der Instrumen-
tentafel dürfen keinerlei Gegenstände befes-
tigt oder angelehnt werden.
Diese Gegenstände können zu gefährlichen
Geschossen werden, wenn SRS Fahrer-,
Beifahrer- und Knie-Airbags auf der Fahrer-
seite ausgelöst werden.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags:
An Bereichen wie Türen, Frontscheibe und
Seitenscheiben dürfen keinerlei Gegen-
stände befestigt werden.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags:
An Bereichen wie Türen, Frontscheibe, Sei-
tenscheiben, vorderen und hinteren Dach-
säulen, Dachlängsträgern und Haltegriff
dürfen keine Gegenstände befestigt werden.
(Außer Aufkleber mit Geschwindigkeitsbe-
grenzung →S. 433)
● Fahrzeuge mit SRS Knie-Airbag auf der
Fahrerseite und ohne Intelligentes Einstiegs-
und Startsystem: Keine schweren, scharfen
oder harten Gegenstände wie Schlüssel
oder sonstiges Zubehör am Schlüssel befes-
tigen. Diese Objekte können das Auslösen
des SRS-Knie-Airbags auf der Fahrerseite
beeinträchtigen oder durch die Kraft des sich
entfaltenden Airbags in den Bereich des
Fahrersitzes gedrückt werden und damit
eine Gefährdung verursachen.

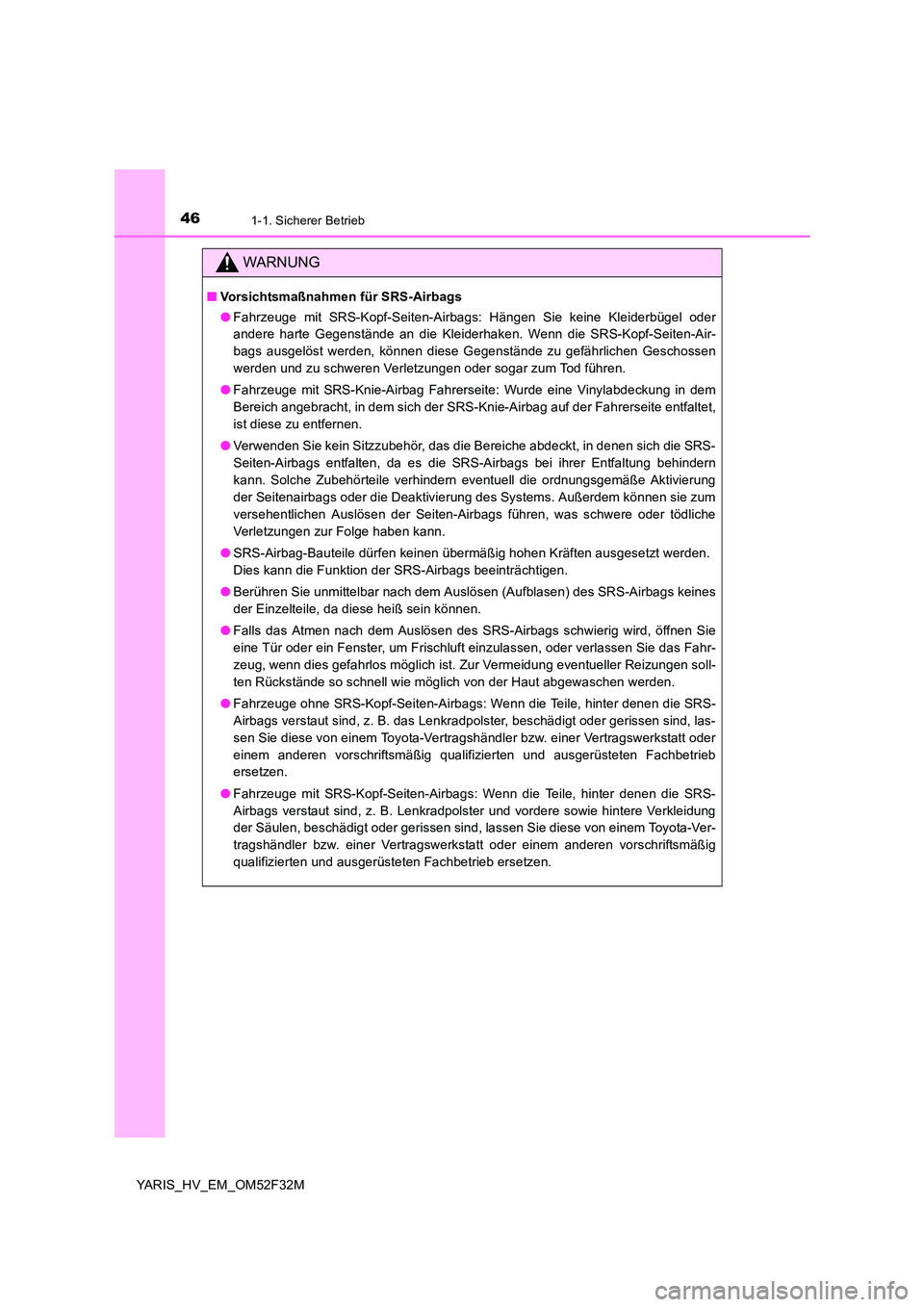

461-1. Sicherer Betrieb
YARIS_HV_EM_OM52F32M
WARNUNG
■Vorsichtsmaßnahmen für SRS-Airbags
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Hängen Sie keine Kleiderbügel oder
andere harte Gegenstände an die Kleiderhaken. Wenn die SRS-Kopf-Seiten-Air-
bags ausgelöst werden, können diese Gegenstände zu gefährlichen Geschossen
werden und zu schweren Verletzungen oder sogar zum Tod führen.
● Fahrzeuge mit SRS-Knie-Airbag Fahrerseite: Wurde eine Vinylabdeckung in dem
Bereich angebracht, in dem sich der SRS-Knie-Airbag auf der Fahrerseite entfaltet,
ist diese zu entfernen.
● Verwenden Sie kein Sitzzubehör, das die Bereiche abdeckt, in denen sich die SRS-
Seiten-Airbags entfalten, da es die SRS-Airbags bei ihrer Entfaltung behindern
kann. Solche Zubehörteile verhindern eventuell die ordnungsgemäße Aktivierung
der Seitenairbags oder die Deaktivierung des Systems. Außerdem können sie zum
versehentlichen Auslösen der Seiten-Airbags führen, was schwere oder tödliche
Verletzungen zur Folge haben kann.
● SRS-Airbag-Bauteile dürfen keinen übermäßig hohen Kräften ausgesetzt werden.
Dies kann die Funktion der SRS-Airbags beeinträchtigen.
● Berühren Sie unmittelbar nach dem Auslösen (Aufblasen) des SRS-Airbags keines
der Einzelteile, da diese heiß sein können.
● Falls das Atmen nach dem Auslösen des SRS-Airbags schwierig wird, öffnen Sie
eine Tür oder ein Fenster, um Frischluft einzulassen, oder verlassen Sie das Fahr-
zeug, wenn dies gefahrlos möglich ist. Zur Vermeidung eventueller Reizungen soll-
ten Rückstände so schnell wie möglich von der Haut abgewaschen werden.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen die SRS-
Airbags verstaut sind, z. B. das Lenkradpolster, beschädigt oder gerissen sind, las-
sen Sie diese von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einem anderen vorschriftsmäßig qualifizierten und ausgerüsteten Fachbetrieb
ersetzen.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Wenn die Teile, hinter denen die SRS-
Airbags verstaut sind, z. B. Lenkradpolster und vordere sowie hintere Verkleidung
der Säulen, beschädigt oder gerissen sind, lassen Sie diese von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einem anderen vorschriftsmäßig
qualifizierten und ausgerüsteten Fachbetrieb ersetzen.

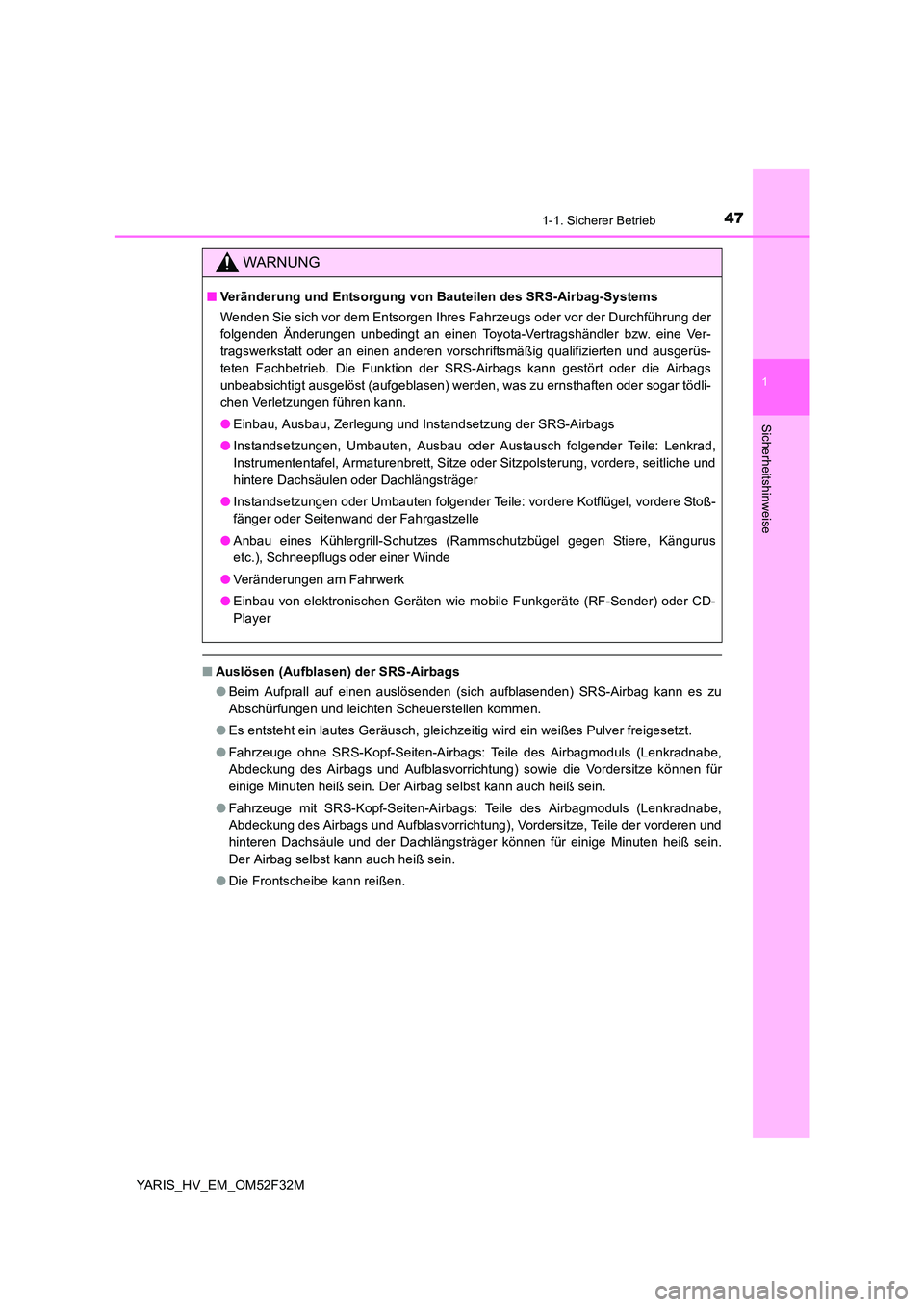

471-1. Sicherer Betrieb
1
Sicherheitshinweise
YARIS_HV_EM_OM52F32M
■Auslösen (Aufblasen) der SRS-Airbags
● Beim Aufprall auf einen auslösenden (sich aufblasenden) SRS-Airbag kann es zu
Abschürfungen und leichten Scheuerstellen kommen.
● Es entsteht ein lautes Geräusch, gleichzeitig wird ein weißes Pulver freigesetzt.
● Fahrzeuge ohne SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung) sowie die Vordersitze können für
einige Minuten heiß sein. Der Airbag selbst kann auch heiß sein.
● Fahrzeuge mit SRS-Kopf-Seiten-Airbags: Teile des Airbagmoduls (Lenkradnabe,
Abdeckung des Airbags und Aufblasvorrichtung), Vordersitze, Teile der vorderen und
hinteren Dachsäule und der Dachlängsträger können für einige Minuten heiß sein.
Der Airbag selbst kann auch heiß sein.
● Die Frontscheibe kann reißen.
WARNUNG
■Veränderung und Entsorgung von Bauteilen des SRS-Airbag-Systems
Wenden Sie sich vor dem Entsorgen Ihres Fahrzeugs oder vor der Durchführung der
folgenden Änderungen unbedingt an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder an einen anderen vorschriftsmäßig qualifizierten und ausgerüs-
teten Fachbetrieb. Die Funktion der SRS-Airbags kann gestört oder die Airbags
unbeabsichtigt ausgelöst (aufgeblasen) werden, was zu ernsthaften oder sogar tödli-
chen Verletzungen führen kann.
● Einbau, Ausbau, Zerlegung und Instandsetzung der SRS-Airbags
● Instandsetzungen, Umbauten, Ausbau oder Austausch folgender Teile: Lenkrad,
Instrumententafel, Armaturenbrett, Sitze oder Sitzpolsterung, vordere, seitliche und
hintere Dachsäulen oder Dachlängsträger
● Instandsetzungen oder Umbauten folgender Teile: vordere Kotflügel, vordere Stoß-
fänger oder Seitenwand der Fahrgastzelle
● Anbau eines Kühlergrill-Schutzes (Rammschutzbügel gegen Stiere, Kängurus
etc.), Schneepflugs oder einer Winde
● Veränderungen am Fahrwerk
● Einbau von elektronischen Geräten wie mobile Funkgeräte (RF-Sender) oder CD-
Player

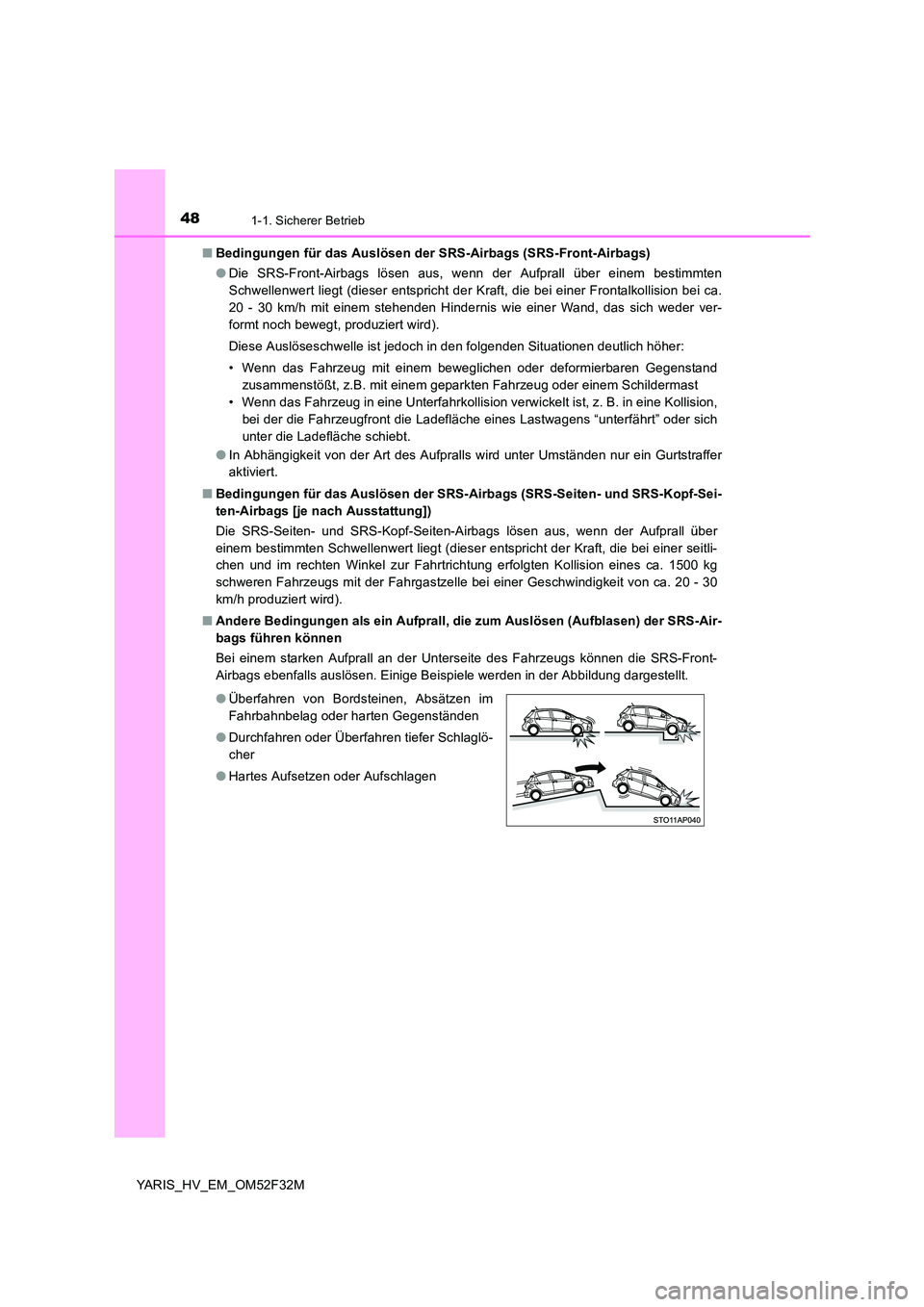

481-1. Sicherer Betrieb
YARIS_HV_EM_OM52F32M
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Front-Airbags)
● Die SRS-Front-Airbags lösen aus, wenn der Aufprall über einem bestimmten
Schwellenwert liegt (dieser entspricht der Kraft, die bei einer Frontalkollision bei ca.
20 - 30 km/h mit einem stehenden Hindernis wie einer Wand, das sich weder ver-
formt noch bewegt, produziert wird).
Diese Auslöseschwelle ist jedoch in den folgenden Situationen deutlich höher:
• Wenn das Fahrzeug mit einem beweglichen oder deformierbaren Gegenstand
zusammenstößt, z.B. mit einem geparkten Fahrzeug oder einem Schildermast
• Wenn das Fahrzeug in eine Unterfahrkollision verwickelt ist, z. B. in eine Kollision,
bei der die Fahrzeugfront die Ladefläche eines Lastwagens “unterfährt” oder sich
unter die Ladefläche schiebt.
● In Abhängigkeit von der Art des Aufpralls wird unter Umständen nur ein Gurtstraffer
aktiviert.
■ Bedingungen für das Auslösen der SRS-Airbags (SRS-Seiten- und SRS-Kopf-Sei-
ten-Airbags [je nach Ausstattung])
Die SRS-Seiten- und SRS-Kopf-Seiten-Airbags lösen aus, wenn der Aufprall über
einem bestimmten Schwellenwert liegt (dieser entspricht der Kraft, die bei einer seitli-
chen und im rechten Winkel zur Fahrtrichtung erfolgten Kollision eines ca. 1500 kg
schweren Fahrzeugs mit der Fahrgastzelle bei einer Geschwindigkeit von ca. 20 - 30
km/h produziert wird).
■ Andere Bedingungen als ein Aufprall, die zum Auslösen (Aufblasen) der SRS-Air-
bags führen können
Bei einem starken Aufprall an der Unterseite des Fahrzeugs können die SRS-Front-
Airbags ebenfalls auslösen. Einige Beispiele werden in der Abbildung dargestellt.
● Überfahren von Bordsteinen, Absätzen im
Fahrbahnbelag oder harten Gegenständen
● Durchfahren oder Überfahren tiefer Schlaglö-
cher
● Hartes Aufsetzen oder Aufschlagen
