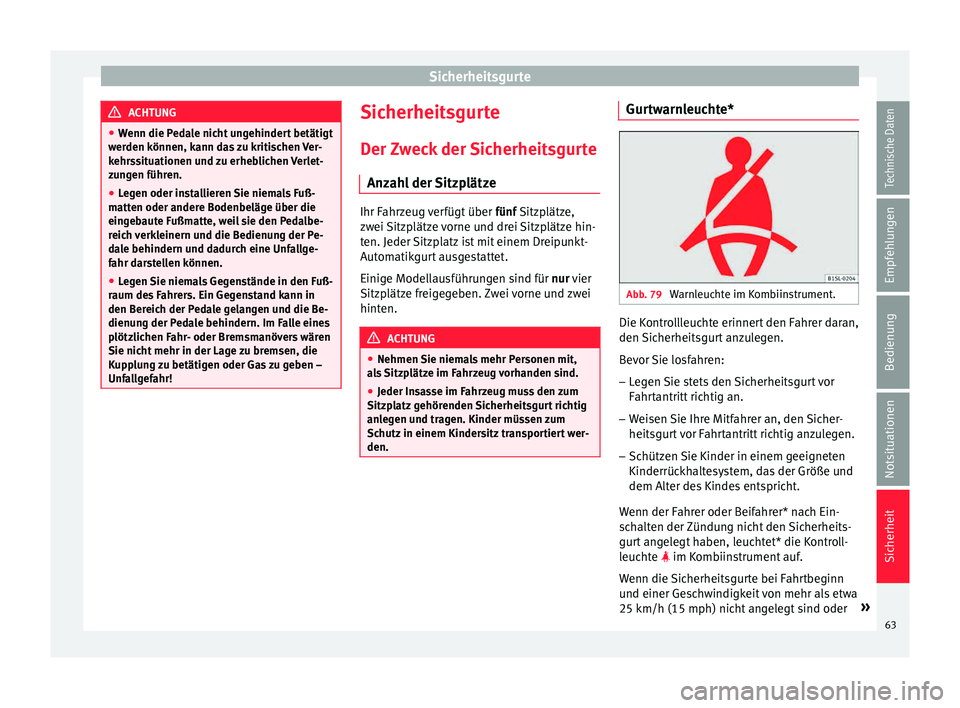

Page 65 of 264

Sicherheitsgurte
ACHTUNG
● Wenn die P ed
ale nicht ungehindert betätigt
werden können, kann das zu kritischen Ver-
kehrssituationen und zu erheblichen Verlet-
zungen führen.
● Legen oder installieren Sie niemals Fuß-
matten oder ander
e Bodenbeläge über die
eingebaute Fußmatte, weil sie den Pedalbe-
reich verkleinern und die Bedienung der Pe-
dale behindern und dadurch eine Unfallge-
fahr darstellen können.
● Legen Sie niemals Gegenstände in den Fuß-
raum des
Fahrers. Ein Gegenstand kann in
den Bereich der Pedale gelangen und die Be-
dienung der Pedale behindern. Im Falle eines
plötzlichen Fahr- oder Bremsmanövers wären
Sie nicht mehr in der Lage zu bremsen, die
Kupplung zu betätigen oder Gas zu geben –
Unfallgefahr! Sicherheitsgurte
D er
Z
weck der Sicherheitsgurte
Anzahl der Sitzplätze Ihr Fahrzeug verfügt über
fünf Sitzplätz
e,
zwei Sitzplätze vorne und drei Sitzplätze hin-
ten. Jeder Sitzplatz ist mit einem Dreipunkt-
Automatikgurt ausgestattet.
Einige Modellausführungen sind für nur vier
Sitzplätze freigegeben. Zwei vorne und zwei
hinten. ACHTUNG
● Nehmen Sie niem a
ls mehr Personen mit,
als Sitzplätze im Fahrzeug vorhanden sind.
● Jeder Insasse im Fahrzeug muss den zum
Sitzpl
atz gehörenden Sicherheitsgurt richtig
anlegen und tragen. Kinder müssen zum
Schutz in einem Kindersitz transportiert wer-
den. Gurtwarnleuchte*
Abb. 79
Warnleuchte im Kombiinstrument. Die Kontrollleuchte erinnert den Fahrer daran,
den
Sic
herheitsgur
t anzulegen.
Bevor Sie losfahren:
– Legen Sie stets den Sicherheitsgurt vor
Fahrt
antritt richtig an.
– Weisen Sie Ihre Mitfahrer an, den Sicher-
heitsgurt
vor Fahrtantritt richtig anzulegen.
– Schützen Sie Kinder in einem geeigneten
Kinderrückh
altesystem, das der Größe und
dem Alter des Kindes entspricht.
Wenn der Fahrer oder Beifahrer* nach Ein-
schalten der Zündung nicht den Sicherheits-
gurt angelegt haben, leuchtet* die Kontroll-
leuchte im Kombiinstrument auf.
Wenn die Sicherheitsgurte bei Fahrtbeginn
und einer Geschwindigkeit von mehr als etwa
25 km/h (15 mph) nicht angelegt sind oder »
63
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

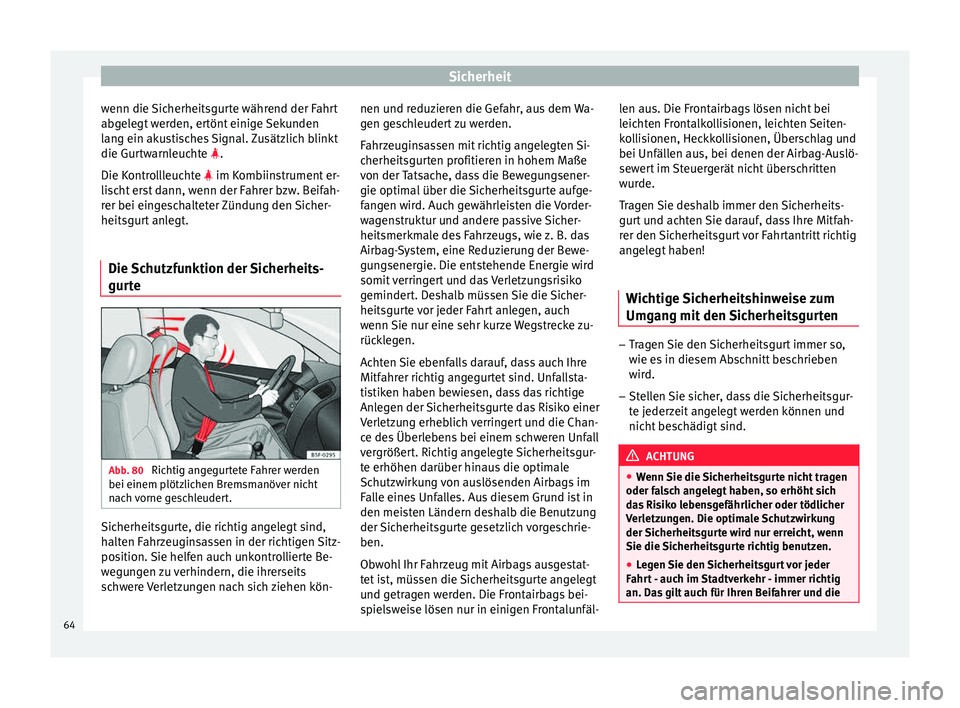

Page 66 of 264

Sicherheit
wenn die Sicherheitsgurte während der Fahrt
ab g
el
egt werden, ertönt einige Sekunden
lang ein akustisches Signal. Zusätzlich blinkt
die Gurtwarnleuchte .
Die Kontrollleuchte im Kombiinstrument er-
lischt erst dann, wenn der Fahrer bzw. Beifah-
rer bei eingeschalteter Zündung den Sicher-
heitsgurt anlegt.
Die Schutzfunktion der Sicherheits-
gurte Abb. 80
Richtig angegurtete Fahrer werden
bei einem p lötzlic
hen Bremsmanöver nicht
nach vorne geschleudert. Sicherheitsgurte, die richtig angelegt sind,
h
alt
en F
ahrzeuginsassen in der richtigen Sitz-
position. Sie helfen auch unkontrollierte Be-
wegungen zu verhindern, die ihrerseits
schwere Verletzungen nach sich ziehen kön- nen und reduzieren die Gefahr, aus dem Wa-
gen ge
schleudert zu werden.
Fahrzeuginsassen mit richtig angelegten Si-
cherheitsgurten profitieren in hohem Maße
von der Tatsache, dass die Bewegungsener-
gie optimal über die Sicherheitsgurte aufge-
fangen wird. Auch gewährleisten die Vorder-
wagenstruktur und andere passive Sicher-
heitsmerkmale des Fahrzeugs, wie z. B. das
Airbag-System, eine Reduzierung der Bewe-
gungsenergie. Die entstehende Energie wird
somit verringert und das Verletzungsrisiko
gemindert. Deshalb müssen Sie die Sicher-
heitsgurte vor jeder Fahrt anlegen, auch
wenn Sie nur eine sehr kurze Wegstrecke zu-
rücklegen.
Achten Sie ebenfalls darauf, dass auch Ihre
Mitfahrer richtig angegurtet sind. Unfallsta-
tistiken haben bewiesen, dass das richtige
Anlegen der Sicherheitsgurte das Risiko einer
Verletzung erheblich verringert und die Chan-
ce des Überlebens bei einem schweren Unfall
vergrößert. Richtig angelegte Sicherheitsgur-
te erhöhen darüber hinaus die optimale
Schutzwirkung von auslösenden Airbags im
Falle eines Unfalles. Aus diesem Grund ist in
den meisten Ländern deshalb die Benutzung
der Sicherheitsgurte gesetzlich vorgeschrie-
ben.
Obwohl Ihr Fahrzeug mit Airbags ausgestat-
tet ist, müssen die Sicherheitsgurte angelegt
und getragen werden. Die Frontairbags bei-
spielsweise lösen nur in einigen Frontalunfäl- len aus. Die Frontairbags lösen nicht bei
leicht
en Frontalkollisionen, leichten Seiten-
kollisionen, Heckkollisionen, Überschlag und
bei Unfällen aus, bei denen der Airbag-Auslö-
sewert im Steuergerät nicht überschritten
wurde.
Tragen Sie deshalb immer den Sicherheits-
gurt und achten Sie darauf, dass Ihre Mitfah-
rer den Sicherheitsgurt vor Fahrtantritt richtig
angelegt haben!
Wichtige Sicherheitshinweise zum
Umgan
g mit den Sicherheitsgurten –
Tragen Sie den Sicherheitsgurt immer so,
wie e
s
in diesem Abschnitt beschrieben
wird.
– Stellen Sie sicher, dass die Sicherheitsgur-
te jeder
zeit angelegt werden können und
nicht beschädigt sind. ACHTUNG
● Wenn Sie die
Sicherheitsgurte nicht tragen
oder falsch angelegt haben, so erhöht sich
das Risiko lebensgefährlicher oder tödlicher
Verletzungen. Die optimale Schutzwirkung
der Sicherheitsgurte wird nur erreicht, wenn
Sie die Sicherheitsgurte richtig benutzen.
● Legen Sie den Sicherheitsgurt vor jeder
Fahrt
- auch im Stadtverkehr - immer richtig
an. Das gilt auch für Ihren Beifahrer und die 64

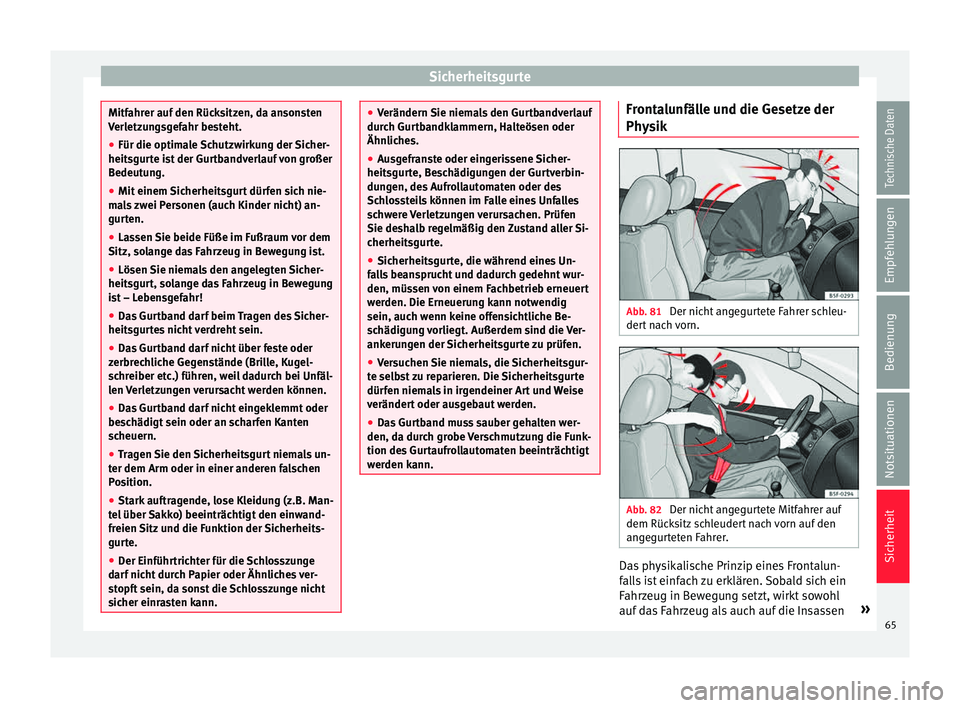

Page 67 of 264

Sicherheitsgurte
Mitfahrer auf den Rücksitzen, da ansonsten
Verl
etz
ungsgefahr besteht.
● Für die optimale Schutzwirkung der Sicher-
heitsgurt
e ist der Gurtbandverlauf von großer
Bedeutung.
● Mit einem Sicherheitsgurt dürfen sich nie-
mal
s zwei Personen (auch Kinder nicht) an-
gurten.
● Lassen Sie beide Füße im Fußraum vor dem
Sitz, solan
ge das Fahrzeug in Bewegung ist.
● Lösen Sie niemals den angelegten Sicher-
heitsgurt, so
lange das Fahrzeug in Bewegung
ist – Lebensgefahr!
● Das Gurtband darf beim Tragen des Sicher-
heitsgurt
es nicht verdreht sein.
● Das Gurtband darf nicht über feste oder
zerbrec
hliche Gegenstände (Brille, Kugel-
schreiber etc.) führen, weil dadurch bei Unfäl-
len Verletzungen verursacht werden können.
● Das Gurtband darf nicht eingeklemmt oder
besc
hädigt sein oder an scharfen Kanten
scheuern.
● Tragen Sie den Sicherheitsgurt niemals un-
ter dem Arm oder in einer anderen f
alschen
Position.
● Stark auftragende, lose Kleidung (z.B. Man-
tel über
Sakko) beeinträchtigt den einwand-
freien Sitz und die Funktion der Sicherheits-
gurte.
● Der Einführtrichter für die Schlosszunge
darf
nicht durch Papier oder Ähnliches ver-
stopft sein, da sonst die Schlosszunge nicht
sicher einrasten kann. ●
Verändern Sie niem
als den Gurtbandverlauf
durch Gurtbandklammern, Halteösen oder
Ähnliches.
● Ausgefranste oder eingerissene Sicher-
heitsgurt
e, Beschädigungen der Gurtverbin-
dungen, des Aufrollautomaten oder des
Schlossteils können im Falle eines Unfalles
schwere Verletzungen verursachen. Prüfen
Sie deshalb regelmäßig den Zustand aller Si-
cherheitsgurte.
● Sicherheitsgurte, die während eines Un-
fal
ls beansprucht und dadurch gedehnt wur-
den, müssen von einem Fachbetrieb erneuert
werden. Die Erneuerung kann notwendig
sein, auch wenn keine offensichtliche Be-
schädigung vorliegt. Außerdem sind die Ver-
ankerungen der Sicherheitsgurte zu prüfen.
● Versuchen Sie niemals, die Sicherheitsgur-
te selb
st zu reparieren. Die Sicherheitsgurte
dürfen niemals in irgendeiner Art und Weise
verändert oder ausgebaut werden.
● Das Gurtband muss sauber gehalten wer-
den, da durc
h grobe Verschmutzung die Funk-
tion des Gurtaufrollautomaten beeinträchtigt
werden kann. Frontalunfälle und die Gesetze der
Ph
y
s
ik Abb. 81
Der nicht angegurtete Fahrer schleu-
der t
n
ach vorn. Abb. 82
Der nicht angegurtete Mitfahrer auf
dem Rüc k
s
itz schleudert nach vorn auf den
angegurteten Fahrer. Das physikalische Prinzip eines Frontalun-
f
al
l
s ist einfach zu erklären. Sobald sich ein
Fahrzeug in Bewegung setzt, wirkt sowohl
auf das Fahrzeug als auch auf die Insassen »
65
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit

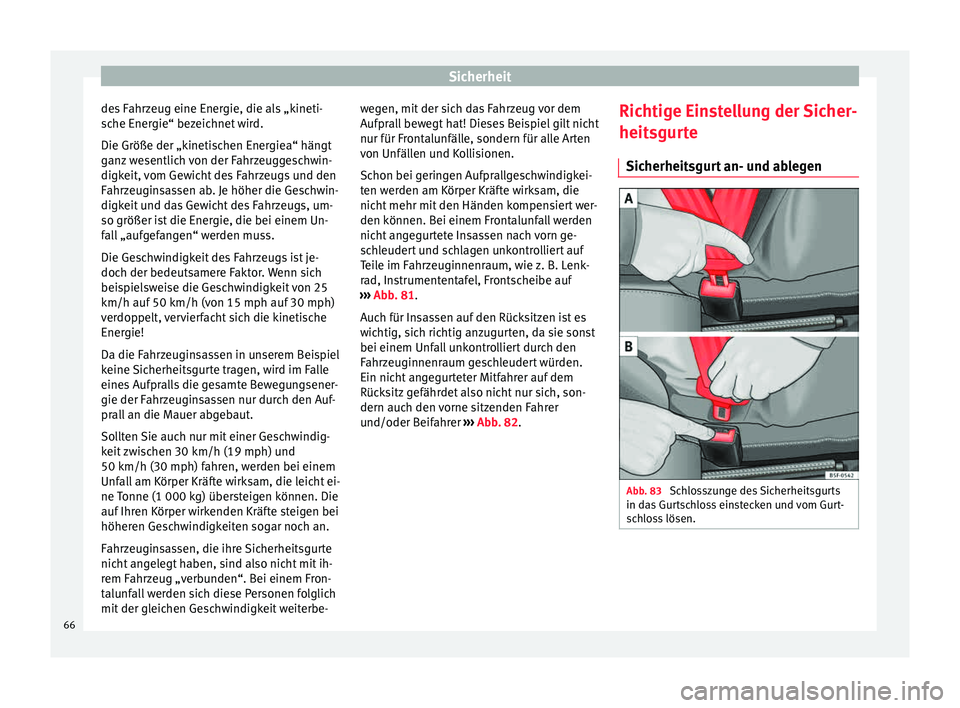

Page 68 of 264

Sicherheit
des Fahrzeug eine Energie, die als „kineti-
s c
he Ener
gie“ bezeichnet wird.
Die Größe der „kinetischen Energiea“ hängt
ganz wesentlich von der Fahrzeuggeschwin-
digkeit, vom Gewicht des Fahrzeugs und den
Fahrzeuginsassen ab. Je höher die Geschwin-
digkeit und das Gewicht des Fahrzeugs, um-
so größer ist die Energie, die bei einem Un-
fall „aufgefangen“ werden muss.
Die Geschwindigkeit des Fahrzeugs ist je-
doch der bedeutsamere Faktor. Wenn sich
beispielsweise die Geschwindigkeit von 25
km/h auf 50 km/h (von 15 mph auf 30 mph)
verdoppelt, vervierfacht sich die kinetische
Energie!
Da die Fahrzeuginsassen in unserem Beispiel
keine Sicherheitsgurte tragen, wird im Falle
eines Aufpralls die gesamte Bewegungsener-
gie der Fahrzeuginsassen nur durch den Auf-
prall an die Mauer abgebaut.
Sollten Sie auch nur mit einer Geschwindig-
keit zwischen 30 km/h (19 mph) und
50 km/h (30 mph) fahren, werden bei einem
Unfall am Körper Kräfte wirksam, die leicht ei-
ne Tonne (1 000 kg) übersteigen können. Die
auf Ihren Körper wirkenden Kräfte steigen bei
höheren Geschwindigkeiten sogar noch an.
Fahrzeuginsassen, die ihre Sicherheitsgurte
nicht angelegt haben, sind also nicht mit ih-
rem Fahrzeug „verbunden“. Bei einem Fron-
talunfall werden sich diese Personen folglich
mit der gleichen Geschwindigkeit weiterbe- wegen, mit der sich das Fahrzeug vor dem
Aufprall
bewegt hat! Dieses Beispiel gilt nicht
nur für Frontalunfälle, sondern für alle Arten
von Unfällen und Kollisionen.
Schon bei geringen Aufprallgeschwindigkei-
ten werden am Körper Kräfte wirksam, die
nicht mehr mit den Händen kompensiert wer-
den können. Bei einem Frontalunfall werden
nicht angegurtete Insassen nach vorn ge-
schleudert und schlagen unkontrolliert auf
Teile im Fahrzeuginnenraum, wie z. B. Lenk-
rad, Instrumententafel, Frontscheibe auf
››› Abb. 81.
Auch für Insassen auf den Rücksitzen ist es
wichtig, sich richtig anzugurten, da sie sonst
bei einem Unfall unkontrolliert durch den
Fahrzeuginnenraum geschleudert würden.
Ein nicht angegurteter Mitfahrer auf dem
Rücksitz gefährdet also nicht nur sich, son-
dern auch den vorne sitzenden Fahrer
und/oder Beifahrer ››› Abb. 82. Richtige Einstellung der Sicher-
heitsgurt
e
Sicherheitsgurt an- und ablegen Abb. 83
Schlosszunge des Sicherheitsgurts
in d a
s
Gurtschloss einstecken und vom Gurt-
schloss lösen. 66
Page 69 of 264

Sicherheitsgurte
Abb. 84
Gurtbandverlauf bei schwangeren
Fr auen. Sicherheitsgurt anlegen
Für die optim
al
e
Schutzwirkung der Sicher-
heitsgurte ist der Gurtbandverlauf von großer
Bedeutung.
● Stellen Sie den Sitz und die Kopfstütze
richtig ein.
● Ziehen
Sie das Gurtband an der Schloss-
zun
ge gleichmäßig über Brust und Becken.
● Stecken Sie die Schlosszunge in das zum
Sitz gehör
ende Gurtschloss, bis sie hörbar
einrastet ›››
Abb. 83.
● Machen Sie eine Zugprobe am Sicherheits-
gurt, ob die
Schlosszunge auch sicher im
Schloss eingerastet ist.
Die Sicherheitsgurte sind mit einem Gurtauf-
rollautomaten am Schultergurt ausgestattet.
Bei langsamem Zug am Gurt wird volle Bewe- gungsfreiheit gewährleistet. Beim plötzlichen
Bremsen, bei einer Ber
gfahrt, in Kurven und
beim Beschleunigen blockiert der Gurtaufroll-
automat den Schultergurt jedoch.
Die Gurtaufrollautomaten an den Vordersit-
zen sind mit einem Gurtstraffer ausgestattet
››› Seite 68.
Sicherheitsgurt abnehmen ● Rote Taste im Gurtschloss drücken
›››
Abb. 83. Die Schlosszunge springt heraus
››› .
● Führen Sie den Gurt von Hand zurück, da-
mit d
a
s Gurtband leichter aufrollen kann und
die Verkleidungen nicht beschädigt werden.
Gurtbandverlauf
Der richtige Gurtbandverlauf ist für die
Schutzwirkung der Sicherheitsgurte von gro-
ßer Bedeutung. ACHTUNG
● Die optima l
e Schutzwirkung der Sicher-
heitsgurte wird nur erreicht, wenn sich die
Rückenlehne in einer aufrechten Position be-
findet und der Sicherheitsgurt richtig ange-
legt ist.
● Stecken Sie niemals die Schlosszunge in
ein Gurts
chloss eines anderen Sitzes. Ande-
renfalls wird die Schutzwirkung der Sicher-
heitsgurte beeinträchtigt und das Verlet-
zungsrisiko steigt. ●
Lösen Sie niem a
ls den angelegten Sicher-
heitsgurt, solange das Fahrzeug in Bewegung
ist. Anderenfalls erhöht sich das Risiko
schwerer oder tödlicher Verletzungen.
● Ein falscher Gurtbandverlauf kann schwere
Verletz
ungen im Falle eines Unfalles verursa-
chen.
● Das Schultergurtteil des Sicherheitsgurtes
muss
über die Schultermitte und niemals
über den Hals verlaufen. Der Sicherheitsgurt
muss flach und fest am Oberkörper anliegen.
● Das Beckengurtteil des Sicherheitsgurtes
muss
vor dem Becken verlaufen und niemals
über dem Bauch. Der Sicherheitsgurt muss
flach und fest am Becken anliegen. Ziehen
Sie das Gurtband gegebenenfalls etwas nach.
● Bei schwangeren Frauen muss das Becken-
gurttei
l des Sicherheitsgurtes möglichst tief
vor dem Becken verlaufen und immer flach
anliegen, damit kein Druck auf den Unterleib
ausgeübt wird ››› Abb. 84.
● Schalten Sie immer die Kindersitzsicherung
ein, wenn Sie einen Kinder
sitz der Gruppe 0,
0+ oder 1 befestigen ››› Seite 74.
● Lesen und beachten Sie die Warnhinweise
›››
Seite 64. 67
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 70 of 264

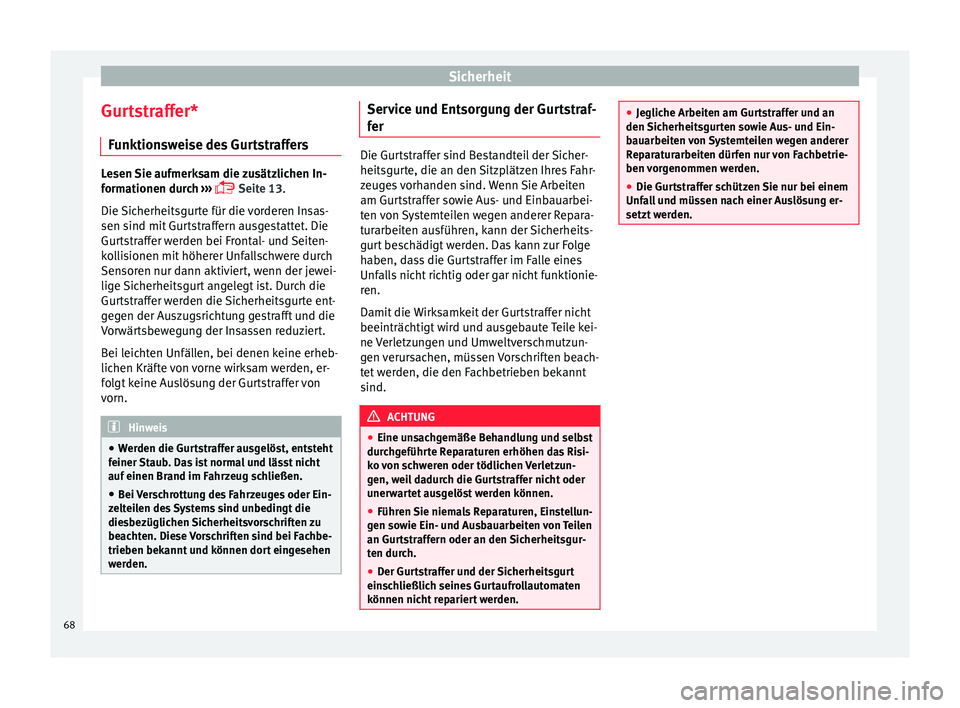

Sicherheit
Gurtstraffer* Fu
nktion
sweise des GurtstraffersLesen Sie aufmerksam die zusätzlichen In-
form
ationen dur
ch ›››
Seite 13.
Die Sicherheitsgurte für die vorderen Insas-
sen sind mit Gurtstraffern ausgestattet. Die
Gurtstraffer werden bei Frontal- und Seiten-
kollisionen mit höherer Unfallschwere durch
Sensoren nur dann aktiviert, wenn der jewei-
lige Sicherheitsgurt angelegt ist. Durch die
Gurtstraffer werden die Sicherheitsgurte ent-
gegen der Auszugsrichtung gestrafft und die
Vorwärtsbewegung der Insassen reduziert.
Bei leichten Unfällen, bei denen keine erheb-
lichen Kräfte von vorne wirksam werden, er-
folgt keine Auslösung der Gurtstraffer von
vorn. Hinweis
● Wer den die Gur
tstraffer ausgelöst, entsteht
feiner Staub. Das ist normal und lässt nicht
auf einen Brand im Fahrzeug schließen.
● Bei Verschrottung des Fahrzeuges oder Ein-
zeltei
len des Systems sind unbedingt die
diesbezüglichen Sicherheitsvorschriften zu
beachten. Diese Vorschriften sind bei Fachbe-
trieben bekannt und können dort eingesehen
werden. Service und Entsorgung der Gurtstraf-
f
er Die Gurtstraffer sind Bestandteil der Sicher-
heitsgurt
e, die an den
Sitzplätzen Ihres Fahr-
zeuges vorhanden sind. Wenn Sie Arbeiten
am Gurtstraffer sowie Aus- und Einbauarbei-
ten von Systemteilen wegen anderer Repara-
turarbeiten ausführen, kann der Sicherheits-
gurt beschädigt werden. Das kann zur Folge
haben, dass die Gurtstraffer im Falle eines
Unfalls nicht richtig oder gar nicht funktionie-
ren.
Damit die Wirksamkeit der Gurtstraffer nicht
beeinträchtigt wird und ausgebaute Teile kei-
ne Verletzungen und Umweltverschmutzun-
gen verursachen, müssen Vorschriften beach-
tet werden, die den Fachbetrieben bekannt
sind. ACHTUNG
● Eine un s
achgemäße Behandlung und selbst
durchgeführte Reparaturen erhöhen das Risi-
ko von schweren oder tödlichen Verletzun-
gen, weil dadurch die Gurtstraffer nicht oder
unerwartet ausgelöst werden können.
● Führen Sie niemals Reparaturen, Einstellun-
gen sow
ie Ein- und Ausbauarbeiten von Teilen
an Gurtstraffern oder an den Sicherheitsgur-
ten durch.
● Der Gurtstraffer und der Sicherheitsgurt
einsc
hließlich seines Gurtaufrollautomaten
können nicht repariert werden. ●
Jeglic he Arbeit
en am Gurtstraffer und an
den Sicherheitsgurten sowie Aus- und Ein-
bauarbeiten von Systemteilen wegen anderer
Reparaturarbeiten dürfen nur von Fachbetrie-
ben vorgenommen werden.
● Die Gurtstraffer schützen Sie nur bei einem
Unfal
l und müssen nach einer Auslösung er-
setzt werden. 68
Page 71 of 264

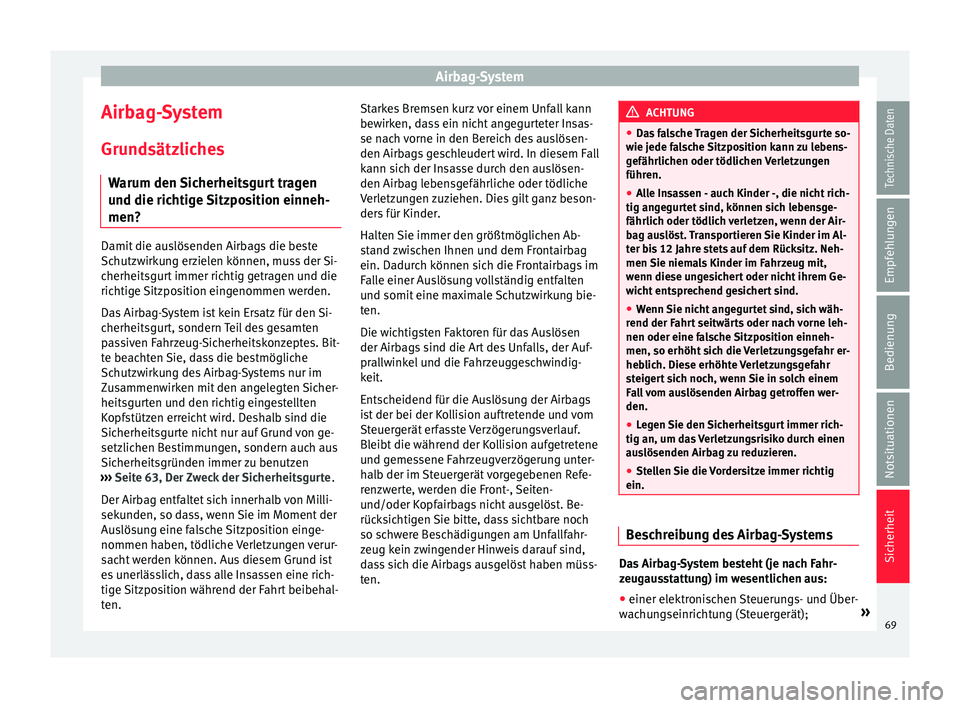

Airbag-System
Airbag-System
Gru nd
sätz
liches
Warum den Sicherheitsgurt tragen
und die richtige Sitzposition einneh-
men? Damit die auslösenden Airbags die beste
Schutzw
irk
ung erzielen können, muss der Si-
cherheitsgurt immer richtig getragen und die
richtige Sitzposition eingenommen werden.
Das Airbag-System ist kein Ersatz für den Si-
cherheitsgurt, sondern Teil des gesamten
passiven Fahrzeug-Sicherheitskonzeptes. Bit-
te beachten Sie, dass die bestmögliche
Schutzwirkung des Airbag-Systems nur im
Zusammenwirken mit den angelegten Sicher-
heitsgurten und den richtig eingestellten
Kopfstützen erreicht wird. Deshalb sind die
Sicherheitsgurte nicht nur auf Grund von ge-
setzlichen Bestimmungen, sondern auch aus
Sicherheitsgründen immer zu benutzen
››› Seite 63, Der Zweck der Sicherheitsgurte .
Der Airbag entfaltet sich innerhalb von Milli-
sekunden, so dass, wenn Sie im Moment der
Auslösung eine falsche Sitzposition einge-
nommen haben, tödliche Verletzungen verur-
sacht werden können. Aus diesem Grund ist
es unerlässlich, dass alle Insassen eine rich-
tige Sitzposition während der Fahrt beibehal-
ten. Starkes Bremsen kurz vor einem Unfall kann
bewirk
en, d
ass ein nicht angegurteter Insas-
se nach vorne in den Bereich des auslösen-
den Airbags geschleudert wird. In diesem Fall
kann sich der Insasse durch den auslösen-
den Airbag lebensgefährliche oder tödliche
Verletzungen zuziehen. Dies gilt ganz beson-
ders für Kinder.
Halten Sie immer den größtmöglichen Ab-
stand zwischen Ihnen und dem Frontairbag
ein. Dadurch können sich die Frontairbags im
Falle einer Auslösung vollständig entfalten
und somit eine maximale Schutzwirkung bie-
ten.
Die wichtigsten Faktoren für das Auslösen
der Airbags sind die Art des Unfalls, der Auf-
prallwinkel und die Fahrzeuggeschwindig-
keit.
Entscheidend für die Auslösung der Airbags
ist der bei der Kollision auftretende und vom
Steuergerät erfasste Verzögerungsverlauf.
Bleibt die während der Kollision aufgetretene
und gemessene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Front-, Seiten-
und/oder Kopfairbags nicht ausgelöst. Be-
rücksichtigen Sie bitte, dass sichtbare noch
so schwere Beschädigungen am Unfallfahr-
zeug kein zwingender Hinweis darauf sind,
dass sich die Airbags ausgelöst haben müss-
ten. ACHTUNG
● Das f
alsche Tragen der Sicherheitsgurte so-
wie jede falsche Sitzposition kann zu lebens-
gefährlichen oder tödlichen Verletzungen
führen.
● Alle Insassen - auch Kinder -, die nicht rich-
tig ange
gurtet sind, können sich lebensge-
fährlich oder tödlich verletzen, wenn der Air-
bag auslöst. Transportieren Sie Kinder im Al-
ter bis 12 Jahre stets auf dem Rücksitz. Neh-
men Sie niemals Kinder im Fahrzeug mit,
wenn diese ungesichert oder nicht ihrem Ge-
wicht entsprechend gesichert sind.
● Wenn Sie nicht angegurtet sind, sich wäh-
rend der Fahr
t seitwärts oder nach vorne leh-
nen oder eine falsche Sitzposition einneh-
men, so erhöht sich die Verletzungsgefahr er-
heblich. Diese erhöhte Verletzungsgefahr
steigert sich noch, wenn Sie in solch einem
Fall vom auslösenden Airbag getroffen wer-
den.
● Legen Sie den Sicherheitsgurt immer rich-
tig an, um das
Verletzungsrisiko durch einen
auslösenden Airbag zu reduzieren.
● Stellen Sie die Vordersitze immer richtig
ein. Beschreibung des Airbag-Systems
Das Airbag-System besteht (je nach Fahr-
z
eug au
sstattung) im wesentlichen aus:
● einer elektronischen Steuerungs- und Über-
wachu
ngseinrichtung (Steuergerät); »
69
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 72 of 264

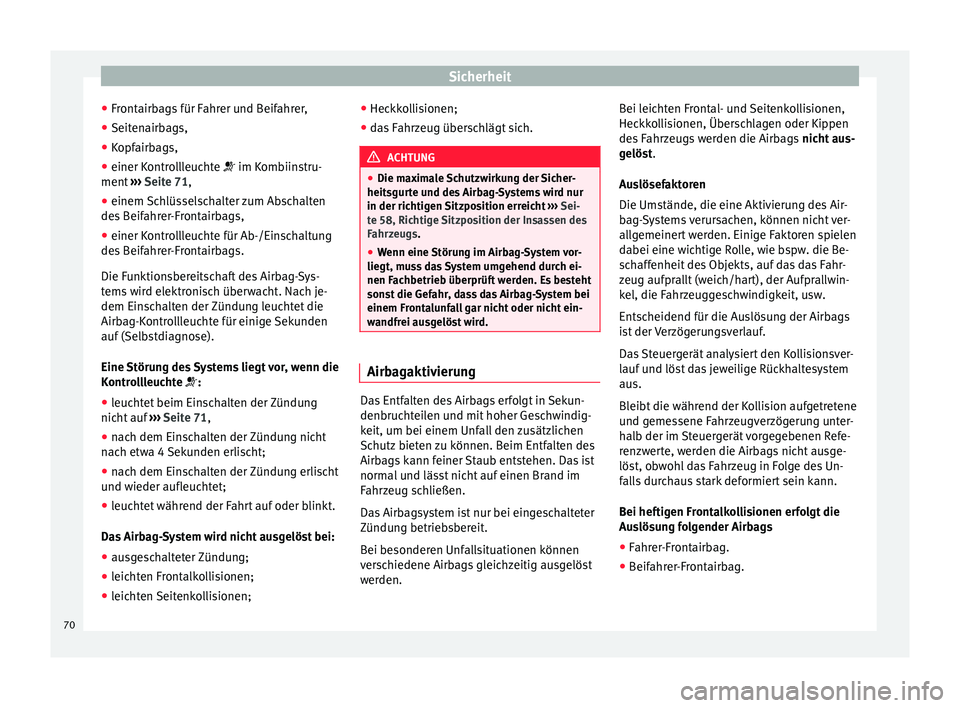

Sicherheit
● Front
airb
ags für Fahrer und Beifahrer,
● Seitenairbags,
● Kopfairbags,
● einer Kontrollleuchte im Kombiin
stru-
ment ››› Seite 71,
● einem Schlüsselschalter zum Abschalten
des B
eifahrer-Frontairbags,
● einer Kontrollleuchte für Ab-/Einschaltung
des B
eifahrer-Frontairbags.
Die Funktionsbereitschaft des Airbag-Sys-
tems wird elektronisch überwacht. Nach je-
dem Einschalten der Zündung leuchtet die
Airbag-Kontrollleuchte für einige Sekunden
auf (Selbstdiagnose).
Eine Störung des Systems liegt vor, wenn die
Kontrollleuchte :
● leuchtet beim Einschalten der Zündung
nicht auf
››› Seite 71,
● nach dem Einschalten der Zündung nicht
nach etw
a 4 Sekunden erlischt;
● nach dem Einschalten der Zündung erlischt
und wieder aufl
euchtet;
● leuchtet während der Fahrt auf oder blinkt.
Das Airb
ag-System wird nicht ausgelöst bei:
● ausgeschalteter Zündung;
● leichten Frontalkollisionen;
● leichten Seitenkollisionen; ●
Heckko
llisionen;
● das Fahrzeug überschlägt sich. ACHTUNG
● Die max im
ale Schutzwirkung der Sicher-
heitsgurte und des Airbag-Systems wird nur
in der richtigen Sitzposition erreicht ››› Sei-
te 58, Richtige Sitzposition der Insassen des
Fahrzeugs.
● Wenn eine Störung im Airbag-System vor-
liegt, mu
ss das System umgehend durch ei-
nen Fachbetrieb überprüft werden. Es besteht
sonst die Gefahr, dass das Airbag-System bei
einem Frontalunfall gar nicht oder nicht ein-
wandfrei ausgelöst wird. Airbagaktivierung
Das Entfalten des Airbags erfolgt in Sekun-
denbruc
ht
ei
len und mit hoher Geschwindig-
keit, um bei einem Unfall den zusätzlichen
Schutz bieten zu können. Beim Entfalten des
Airbags kann feiner Staub entstehen. Das ist
normal und lässt nicht auf einen Brand im
Fahrzeug schließen.
Das Airbagsystem ist nur bei eingeschalteter
Zündung betriebsbereit.
Bei besonderen Unfallsituationen können
verschiedene Airbags gleichzeitig ausgelöst
werden. Bei leichten Frontal- und Seitenkollisionen,
Heckko
llisionen, Überschlagen oder Kippen
des Fahrzeugs werden die Airbags nicht aus-
gelöst.
Auslösefaktoren
Die Umstände, die eine Aktivierung des Air-
bag-Systems verursachen, können nicht ver-
allgemeinert werden. Einige Faktoren spielen
dabei eine wichtige Rolle, wie bspw. die Be-
schaffenheit des Objekts, auf das das Fahr-
zeug aufprallt (weich/hart), der Aufprallwin-
kel, die Fahrzeuggeschwindigkeit, usw.
Entscheidend für die Auslösung der Airbags
ist der Verzögerungsverlauf.
Das Steuergerät analysiert den Kollisionsver-
lauf und löst das jeweilige Rückhaltesystem
aus.
Bleibt die während der Kollision aufgetretene
und gemessene Fahrzeugverzögerung unter-
halb der im Steuergerät vorgegebenen Refe-
renzwerte, werden die Airbags nicht ausge-
löst, obwohl das Fahrzeug in Folge des Un-
falls durchaus stark deformiert sein kann.
Bei heftigen Frontalkollisionen erfolgt die
Auslösung folgender Airbags
● Fahrer-Frontairbag.
● Beifahrer-Frontairbag.
70
