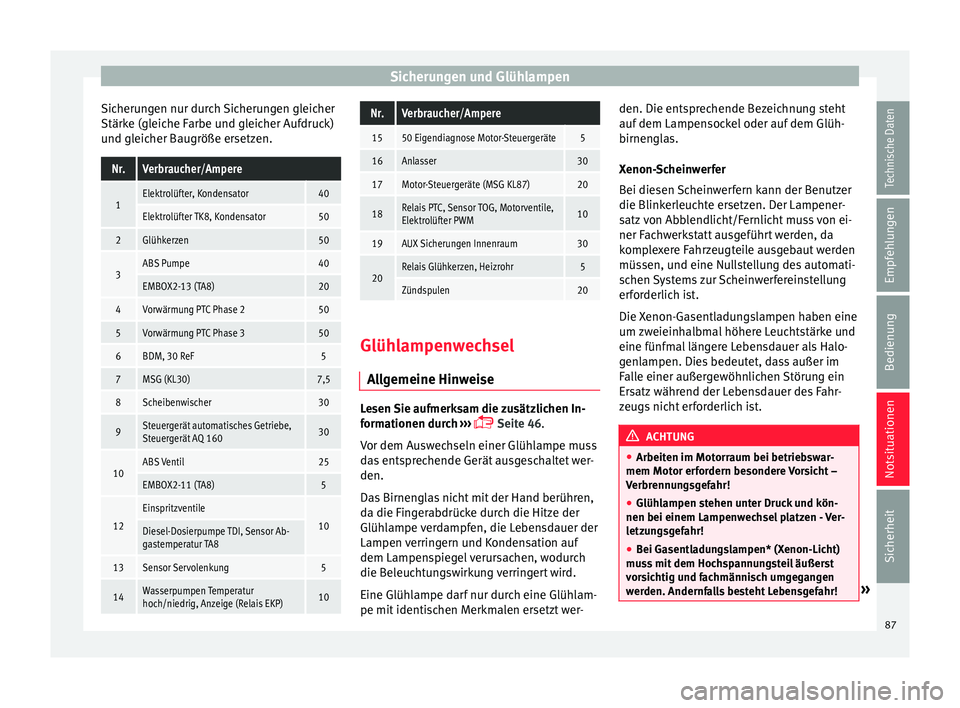

Page 89 of 264

Sicherungen und Glühlampen
Sicherungen nur durch Sicherungen gleicher
Stärk e (gl
eic
he Farbe und gleicher Aufdruck)
und gleicher Baugröße ersetzen.
Nr.Verbraucher/Ampere
1Elektrolüfter, Kondensator40
Elektrolüfter TK8, Kondensator50
2Glühkerzen50
3ABS Pumpe40
EMBOX2-13 (TA8)20
4Vorwärmung PTC Phase 250
5Vorwärmung PTC Phase 350
6BDM, 30 ReF5
7MSG (KL30)7,5
8Scheibenwischer30
9Steuergerät automatisches Getriebe,
Steuergerät AQ 16030
10ABS Ventil25
EMBOX2-11 (TA8)5
12
Einspritzventile
10Diesel-Dosierpumpe TDI, Sensor Ab-
gastemperatur TA8
13Sensor Servolenkung5
14Wasserpumpen Temperatur
hoch/niedrig, Anzeige (Relais EKP)10
Nr.Verbraucher/Ampere
1550 Eigendiagnose Motor-Steuergeräte5
16Anlasser30
17Motor-Steuergeräte (MSG KL87)20
18Relais PTC, Sensor TOG, Motorventile,
Elektrolüfter PWM10
19AUX Sicherungen Innenraum30
20Relais Glühkerzen, Heizrohr5
Zündspulen20 Glühlampenwechsel
A l
l
gemeine Hinweise Lesen Sie aufmerksam die zusätzlichen In-
f
orm
ationen dur
ch ›››
Seite 46.
Vor dem Auswechseln einer Glühlampe muss
das entsprechende Gerät ausgeschaltet wer-
den.
Das Birnenglas nicht mit der Hand berühren,
da die Fingerabdrücke durch die Hitze der
Glühlampe verdampfen, die Lebensdauer der
Lampen verringern und Kondensation auf
dem Lampenspiegel verursachen, wodurch
die Beleuchtungswirkung verringert wird.
Eine Glühlampe darf nur durch eine Glühlam-
pe mit identischen Merkmalen ersetzt wer- den. Die entsprechende Bezeichnung steht
auf dem Lampensoc
kel oder auf dem Glüh-
birnenglas.
Xenon-Scheinwerfer
Bei diesen Scheinwerfern kann der Benutzer
die Blinkerleuchte ersetzen. Der Lampener-
satz von Abblendlicht/Fernlicht muss von ei-
ner Fachwerkstatt ausgeführt werden, da
komplexere Fahrzeugteile ausgebaut werden
müssen, und eine Nullstellung des automati-
schen Systems zur Scheinwerfereinstellung
erforderlich ist.
Die Xenon-Gasentladungslampen haben eine
um zweieinhalbmal höhere Leuchtstärke und
eine fünfmal längere Lebensdauer als Halo-
genlampen. Dies bedeutet, dass außer im
Falle einer außergewöhnlichen Störung ein
Ersatz während der Lebensdauer des Fahr-
zeugs nicht erforderlich ist. ACHTUNG
● Arbeiten im Mot orr
aum bei betriebswar-
mem Motor erfordern besondere Vorsicht –
Verbrennungsgefahr!
● Glühlampen stehen unter Druck und kön-
nen bei einem Lampenwec
hsel platzen - Ver-
letzungsgefahr!
● Bei Gasentladungslampen* (Xenon-Licht)
muss
mit dem Hochspannungsteil äußerst
vorsichtig und fachmännisch umgegangen
werden. Andernfalls besteht Lebensgefahr! » 87
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 90 of 264

Notsituationen
●
Ac ht
en Sie beim Lampenwechsel darauf,
dass Sie sich nicht an scharfen Teilen im
Scheinwerfergehäuse verletzten. VORSICHT
● Vor a l
len Arbeiten an der elektrischen Anla-
ge den Zündschlüssel abziehen. Sonst be-
steht Kurzschlussgefahr!
● Schalten Sie vor dem Wechsel der Glühlam-
pe das
Licht bzw. Parklicht aus. Umwelthinweis
Über den Entsorgungsweg defekter Glühlam-
pen können Sie s
ich im Fachhandel erkundi-
gen. Hinweis
● Aufgru nd der met
eorologischen Gegeben-
heiten (Kälte, Feuchtigkeit) können sich die
Scheinwerfer, die Nebelscheinwerfer, die
Heckleuchten und die Blinker vorübergehend
beschlagen. Dies hat keinen Einfluss auf die
Lebensdauer der Beleuchtungsanlage. Bei
eingeschalteter Beleuchtung verschwindet
der Beschlag im Bereich des Lichtkegels nach
kurzer Zeit. Dennoch können die Ränder auf
der Innenseite noch Beschlag aufweisen.
● Vergewissern Sie sich in regelmäßigen Ab-
ständen v
on der Funktionstüchtigkeit sämtli-
cher Beleuchtungseinrichtungen Ihres Fahr-
zeugs, vor allem der Außenbeleuchtung. Das dient nicht nur Ihrer eigenen Sicherheit, son-
dern auch der ander
er
Verkehrsteilnehmer.
● Besorgen Sie sich vor dem Lampenwechsel
die entspr
echende Ersatzlampe.
● Fassen Sie den Glaskolben der Glühlampe
nur mit einem T
uch aus Stoff oder Papier
(nicht mit bloßer Hand) an. Die Reste des Fin-
gerabdrucks würden durch die Hitze der
brennenden Glühlampe verdampfen, sich auf
der Spiegeloberfläche ablagern und den Re-

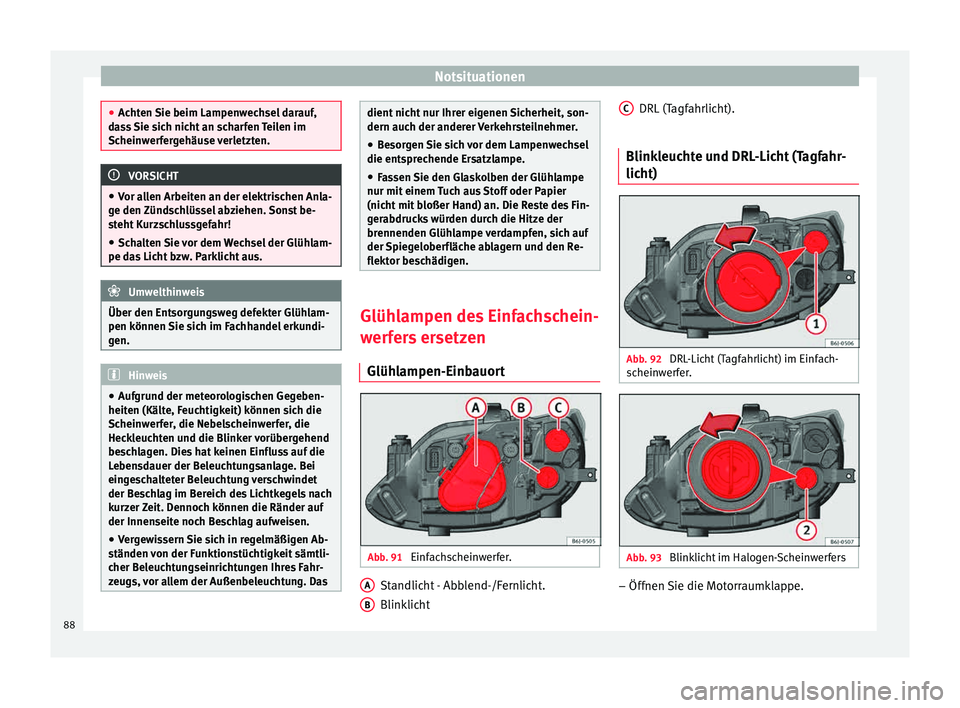

flektor beschädigen. Glühlampen des Einfachschein-
w
er
f
ers ersetzen
Glühlampen-Einbauort Abb. 91
Einfachscheinwerfer. Standlicht - Abblend-/Fernlicht.
Blink
lic
ht
A B DRL (Tagfahrlicht).
Blinkleuchte und DRL-Licht (Tagfahr-
lic ht) Abb. 92
DRL-Licht (Tagfahrlicht) im Einfach-
s c
hein
werfer. Abb. 93
Blinklicht im Halogen-Scheinwerfers –
Öffnen Sie die Motorraumklappe.
C
88
Page 91 of 264

Sicherungen und Glühlampen

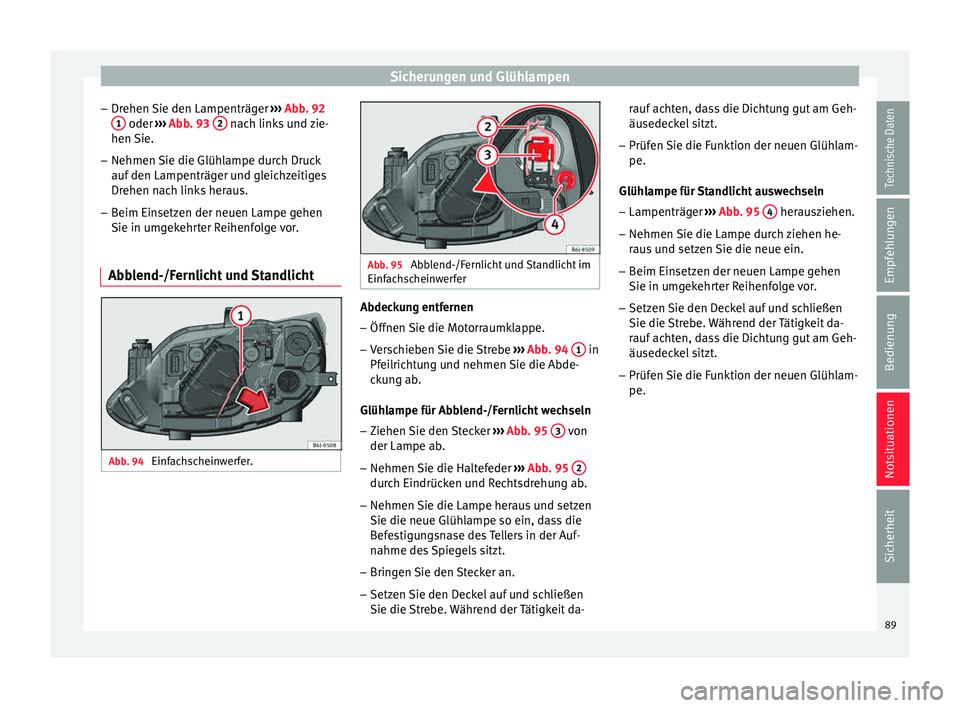

– Dr ehen
Sie den Lampenträg
er ››› Abb. 92
1 oder
›››
Abb
. 93 2 nach links und zie-
hen Sie.
– Nehmen Sie die Glüh
lampe durch Druck
auf den Lampenträger u
nd gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
Abblend-/Fernlicht und Standlicht Abb. 94
Einfachscheinwerfer. Abb. 95
Abblend-/Fernlicht und Standlicht im
Einfac hs
cheinwerfer Abdeckung entfernen
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››
›
Abb. 94 1 in
Pf ei
lric
htung und nehmen Sie die Abde-
ckung ab.
Glühlampe für Abblend-/Fernlicht wechseln – Ziehen Sie den Stecker ›››
Abb. 95 3 von
der Lampe ab .
– Nehmen Sie die Halt
efeder ›››
Abb. 95 2 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glüh l
ampe so ein, d
ass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Setzen Sie den Deckel auf und schließen
Sie die Stre
be. Während der Tätigkeit da- rauf achten, dass die Dichtung gut am Geh-
äusedeck
el sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Glühlampe für
Standlicht auswechseln
– Lampenträger ›››
Abb. 95 4 herausziehen.
– Nehmen Sie die Lampe durch ziehen he-
rau
s
und setzen Sie die neue ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen
Sie die Stre
be. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
89
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 92 of 264

Notsituationen

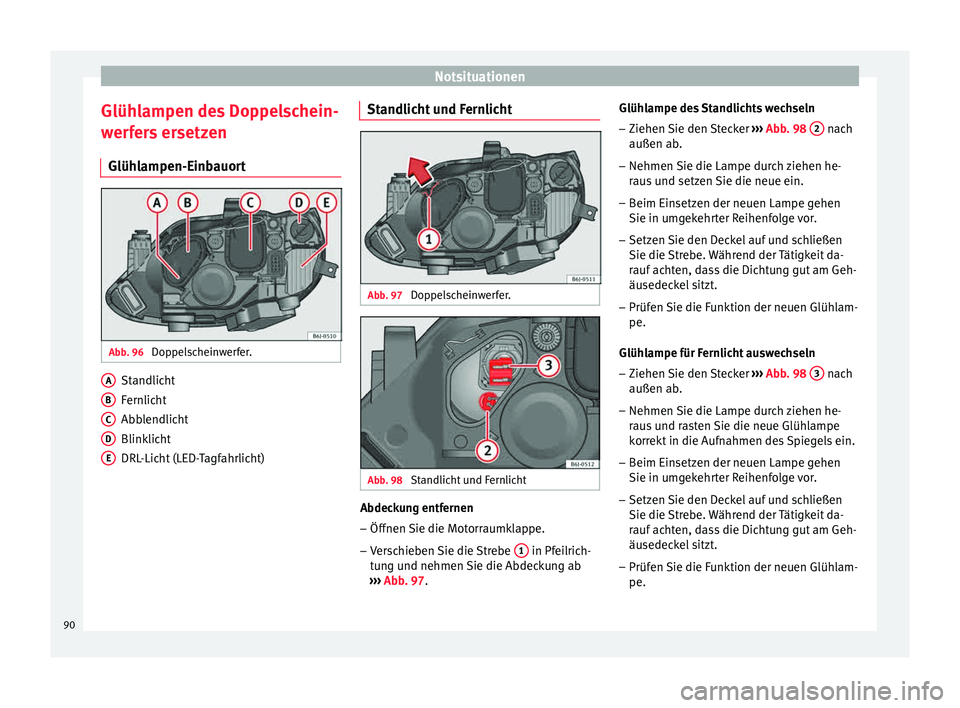

Glühlampen des Doppelschein-
w er
f
ers ersetzen
Glühlampen-Einbauort Abb. 96
Doppelscheinwerfer. Standlicht
F
ern
lic
ht
Abblendlicht
Blinklicht
DRL-Licht (LED-Tagfahrlicht)
A B
C
D
E Standlicht und Fernlicht
Abb. 97
Doppelscheinwerfer. Abb. 98
Standlicht und Fernlicht Abdeckung entfernen
– Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe 1 in Pfeilrich-
t u
n
g und nehmen Sie die Abdeckung ab
››› Abb. 97. Glühlampe des Standlichts wechseln
– Ziehen Sie den Stecker ›››
Abb. 98 2 nach
außen ab .
– Nehmen Sie die Lampe dur
ch ziehen he-
raus
und setzen Sie die neue ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen
Sie die Stre
be. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Glühlampe für F
ernlicht auswechseln
– Ziehen Sie den Stecker ›››
Abb. 98 3 nach
außen ab .
– Nehmen Sie die Lampe dur
ch ziehen he-
raus
und rasten Sie die neue Glühlampe
korrekt in die Aufnahmen des Spiegels ein.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
– Setzen Sie den Deckel auf und schließen
Sie die Stre
be. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
90
Page 93 of 264

Sicherungen und Glühlampen

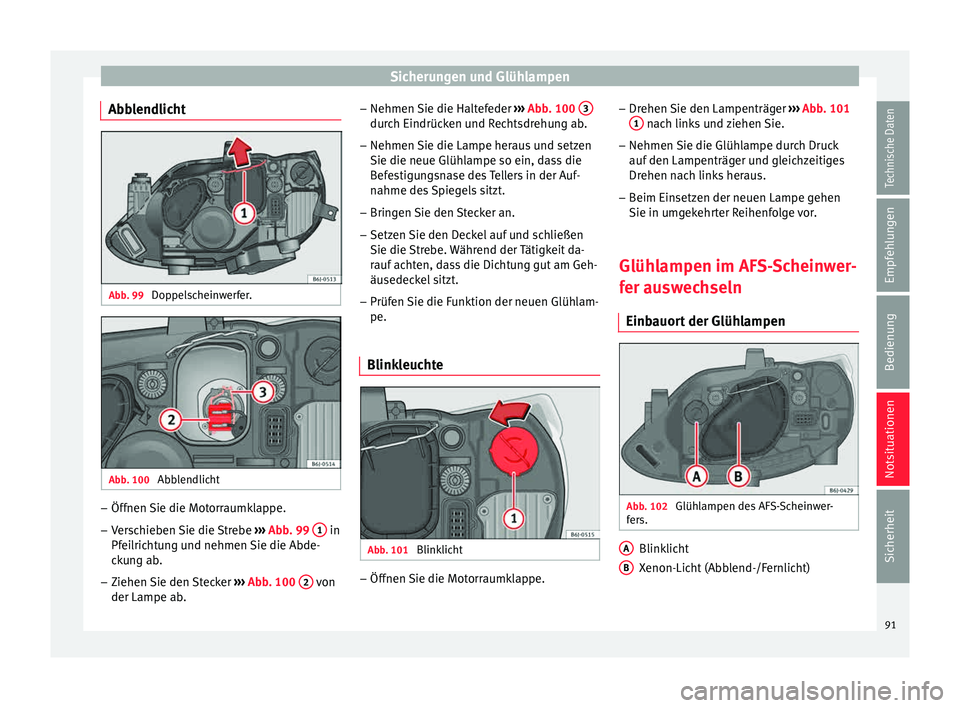

Abblendlicht Abb. 99
Doppelscheinwerfer. Abb. 100
Abblendlicht –
Öffnen Sie die Motorraumklappe.
– Verschieben Sie die Strebe ››
› Abb. 99 1 in
Pf ei
lric
htung und nehmen Sie die Abde-
ckung ab.
– Ziehen Sie den Stecker ›››
Abb. 100 2 von
der Lampe ab . –
Nehmen Sie die Halt ef
eder ››› Abb. 100 3 durch Eindrücken und Rechtsdrehung ab.
– Nehmen Sie die Lampe heraus und setzen
Sie die neue Glüh l
ampe so ein, d
ass die
Befestigungsnase des Tellers in der Auf-
nahme des Spiegels sitzt.
– Bringen Sie den Stecker an.
– Setzen Sie den Deckel auf und schließen
Sie die Stre
be. Während der Tätigkeit da-
rauf achten, dass die Dichtung gut am Geh-
äusedeckel sitzt.
– Prüfen Sie die Funktion der neuen Glühlam-
pe.
Blinkleuchte Abb. 101
Blinklicht –
Öffnen Sie die Motorraumklappe. –
Dr ehen
Sie den Lampenträg
er ››› Abb. 101
1 nach links und ziehen Sie.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträg
er u
nd gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
Glühlampen im AFS-Scheinwer-
fer ausw
echseln
Einbauort der Glühlampen Abb. 102
Glühlampen des AFS-Scheinwer-
f er s. Blinklicht
X
enon-Lic
ht
(Abblend-/Fernlicht)
A B
91
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 94 of 264

Notsituationen

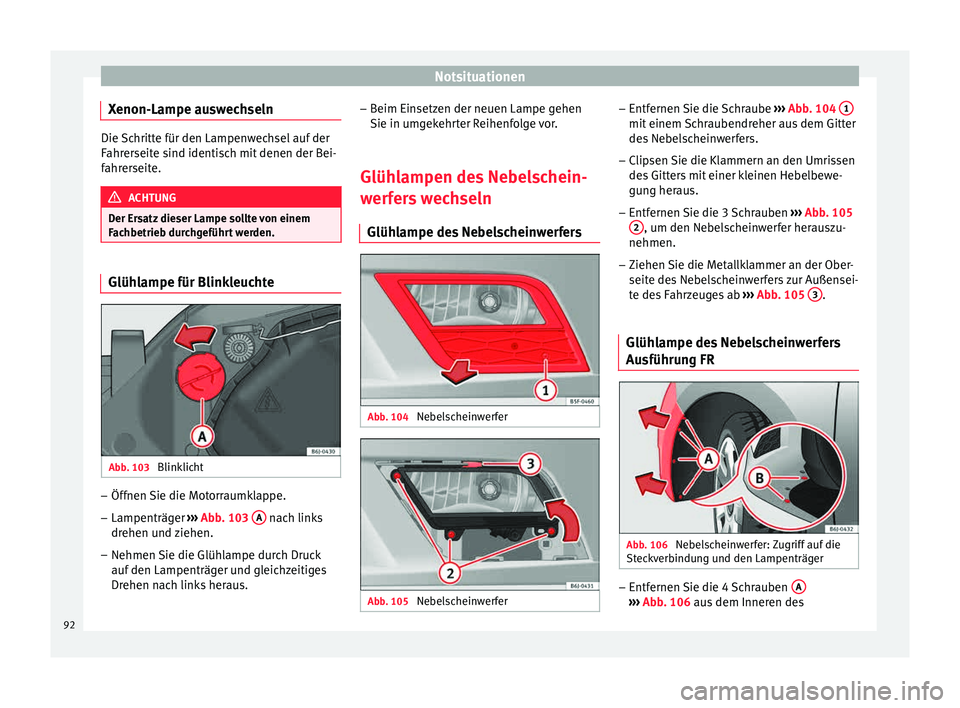

Xenon-Lampe auswechseln Die Schritte für den Lampenwechsel auf der
Fahr
er
seite sind identisch mit denen der Bei-
fahrerseite. ACHTUNG
Der Ersatz dieser Lampe sollte von einem
Fac hbetrie
b durchgeführt werden. Glühlampe für Blinkleuchte
Abb. 103
Blinklicht –
Öffnen Sie die Motorraumklappe.
– Lampenträger ››
›
Abb. 103 A nach links
dr ehen u
nd
ziehen.
– Nehmen Sie die Glühlampe durch Druck
auf den Lampenträger u
nd gleichzeitiges
Drehen nach links heraus. –
Beim Einsetz
en der neuen Lampe gehen
Sie in umgekehrter Reihenfolge vor.
Glühlampen des Nebelschein-
werf
ers wechseln
Glühlampe des Nebelscheinwerfers Abb. 104
Nebelscheinwerfer Abb. 105
Nebelscheinwerfer –
Entf ernen
Sie die
Schraube ››› Abb. 104 1 mit einem Schraubendreher aus dem Gitter
de
s
Ne
belscheinwerfers.
– Clipsen Sie die Klammern an den Umrissen
des Gitt
ers mit einer kleinen Hebelbewe-
gung heraus.
– Entfernen Sie die 3 Schrauben ›››
Abb. 105
2 , um den Nebelscheinwerfer herauszu-
nehmen.
– Ziehen Sie die Metallklammer an der Ober-
seit e de
s
Nebelscheinwerfers zur Außensei-
te des Fahrzeuges ab ››› Abb. 105 3 .
Glühlampe des Nebelscheinwerfers
Au sführu
n
g FR Abb. 106
Nebelscheinwerfer: Zugriff auf die
St ec
k
verbindung und den Lampenträger –
Entfernen Sie die 4 Schrauben A ›››
Abb. 106 au
s dem Inneren des
92
Page 95 of 264

Sicherungen und Glühlampen

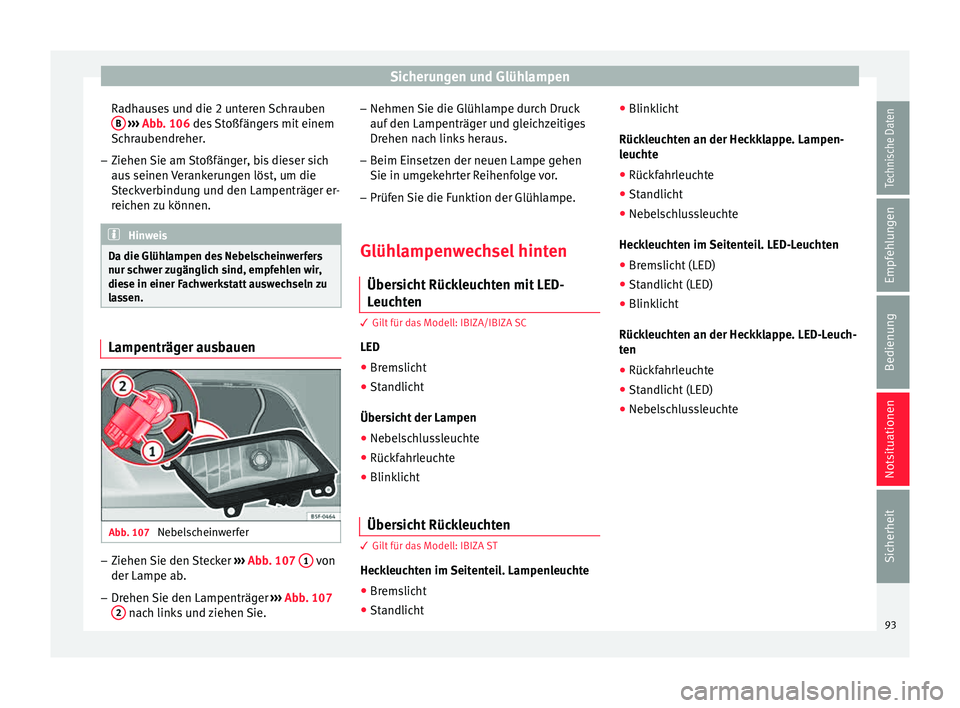

Radhauses und die 2 unteren Schrauben B
› ››
Abb
. 106 des Stoßfängers mit einem
Sc
hraubendreher.
– Ziehen Sie am Stoßfänger, bis dieser sich
aus seinen
Verankerungen löst, um die
Steckverbindung und den Lampenträger er-
reichen zu können. Hinweis
Da die Glühlampen des Nebelscheinwerfers
nur sc h
wer zugänglich sind, empfehlen wir,
diese in einer Fachwerkstatt auswechseln zu
lassen. Lampenträger ausbauen
Abb. 107
Nebelscheinwerfer –
Ziehen Sie den Stecker ››
›
Abb. 107 1 von
der Lampe ab .
– Dr ehen
Sie den Lampenträger ›››
Abb. 107
2 nach links und ziehen Sie. –
Nehmen Sie die Glüh
l
ampe durch Druck
auf den Lampenträger und gleichzeitiges
Drehen nach links heraus.
– Beim Einsetzen der neuen Lampe gehen
Sie in umgek
ehrter Reihenfolge vor.
– Prüfen Sie die Funktion der Glühlampe.
Glühlampenwechsel hinten Übersic
ht Rückleuchten mit LED-
Leuchten 3 Gilt
für das Modell: IBIZA/IBIZA SC
LED
● Br
emslicht
● Standlicht
Übers ic
ht der Lampen
● Nebelschlussleuchte
● Rückfahrleuchte
● Blinklicht
Übersicht Rückleuchten 3
Gilt für das Modell: IBIZA ST
Hec
kleuchten im Seitenteil. Lampenleuchte
● Bremslicht
● Standlicht ●
Blinklic ht
Rüc
kleuchten an der Heckklappe. Lampen-
leuchte
● Rückfahrleuchte
● Standlicht
● Nebelschlussleuchte
Heckl
euchten im Seitenteil. LED-Leuchten
● Bremslicht (LED)
● Standlicht (LED)
● Blinklicht
Rückl
euchten an der Heckklappe. LED-Leuch-
ten
● Rückfahrleuchte
● Standlicht (LED)
● Nebelschlussleuchte
93
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 96 of 264

Notsituationen

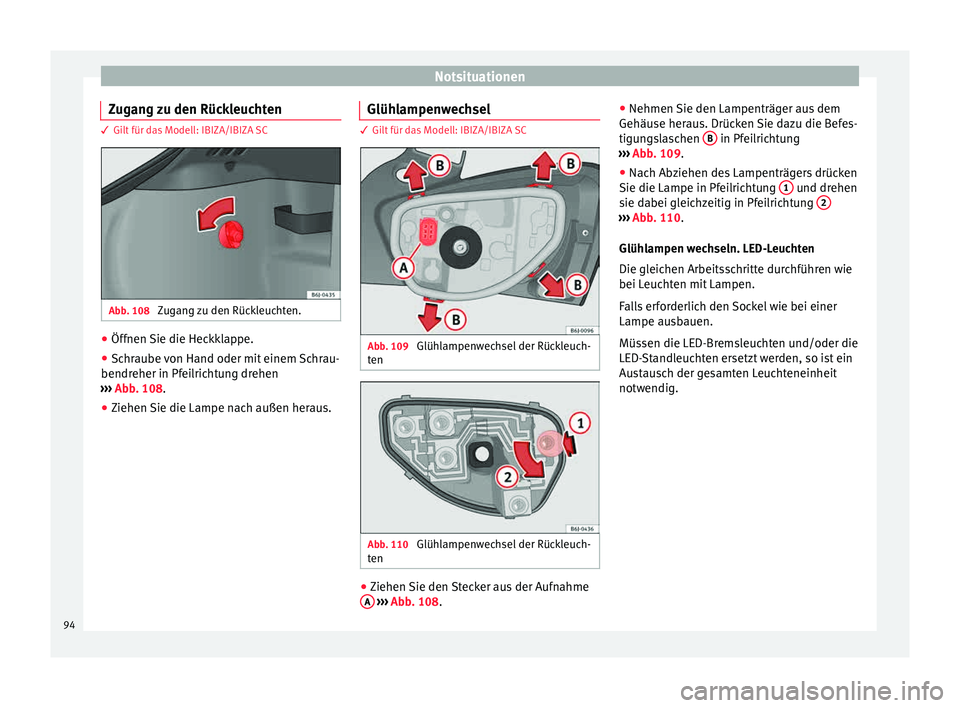

Zugang zu den Rückleuchten 3 Gilt für das Modell: IBIZA/IBIZA SC
Abb. 108
Zugang zu den Rückleuchten. ●
Öffnen Sie die Heckklappe.
● Schraube von Hand oder mit einem Schrau-
bendr eher in Pf
ei
lrichtung drehen
››› Abb. 108.
● Ziehen Sie die Lampe nach außen heraus. Glühlampenwechsel 3 Gilt für das Modell: IBIZA/IBIZA SC
Abb. 109
Glühlampenwechsel der Rückleuch-
t en Abb. 110
Glühlampenwechsel der Rückleuch-
t en ●
Ziehen Sie den Stecker aus der Aufnahme
A
› ›
›
Abb. 108. ●
Nehmen Sie den Lampenträger au
s dem
Gehäuse heraus. Drücken Sie dazu die Befes-
tigungslaschen B in Pfeilrichtung
› ›
›
Abb. 109.
● Nach Abziehen des Lampenträgers drücken
Sie die Lampe in Pfeilric
htung 1 und drehen
s ie d
abei gl
eichzeitig in Pfeilrichtung 2 ›››
Abb . 110.
Glüh l
ampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie
bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer
Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die
LED-Standleuchten ersetzt werden, so ist ein
Austausch der gesamten Leuchteneinheit
notwendig.
94
