Page 97 of 264

Sicherungen und Glühlampen
Glühlampenwechsel hinten (im Kot-
flüg el) 3 Gilt für das Modell: IBIZA ST

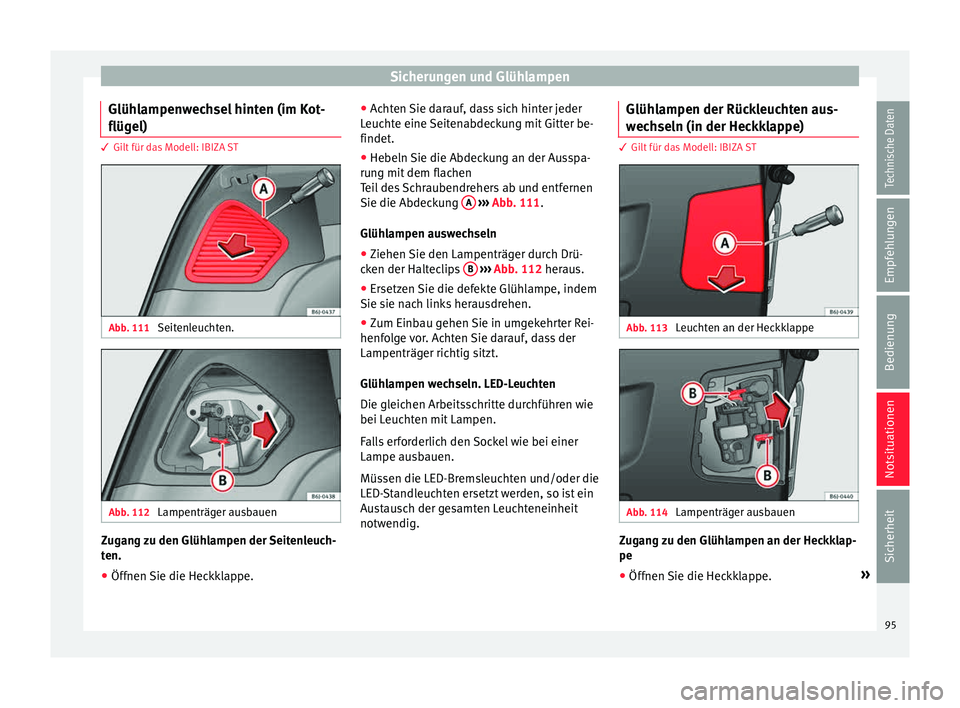

Abb. 111
Seitenleuchten. Abb. 112
Lampenträger ausbauen Zugang zu den Glühlampen der Seitenleuch-
t
en.
● Öff nen
Sie die Heckklappe. ●
Acht
en Sie darauf, dass sich hinter jeder
Leuchte eine Seitenabdeckung mit Gitter be-
findet.
● Hebeln Sie die Abdeckung an der Ausspa-
rung mit
dem flachen
Teil des Schraubendrehers ab und entfernen
Sie die Abdeckung A
› ››
Abb
. 111.
Glüh
lampen auswechseln
● Ziehen Sie den Lampenträger durch Drü-
cken der Halt
eclips B
› ››
Abb
. 112 heraus.
● Er
setzen Sie die defekte Glühlampe, indem
Sie sie nac
h links herausdrehen.
● Zum Einbau gehen Sie in umgekehrter Rei-
henfol
ge vor. Achten Sie darauf, dass der
Lampenträger richtig sitzt.
Glühlampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie
bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer
Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die
LED-Standleuchten ersetzt werden, so ist ein
Austausch der gesamten Leuchteneinheit
notwendig. Glühlampen der Rückleuchten aus-
wechseln (in der Hec
kklappe) 3 Gilt für das Modell: IBIZA ST
Abb. 113
Leuchten an der Heckklappe Abb. 114
Lampenträger ausbauen Zugang zu den Glühlampen an der Heckklap-
pe
● Öffnen Sie die Heckklappe. »
95
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 98 of 264

Notsituationen
● An der Hec kk
l
appenverkleidung befinden
sich auf beiden Seiten Abdeckungen hinter
jeder Leuchte.
● Hebeln Sie die Abdeckung an der Ausspa-
rung mit
dem flachen
Teil des Schraubendrehers ab und entfernen
Sie die Abdeckung A
› ››
Abb
. 113.
Glüh
lampen auswechseln
● Ziehen Sie den Lampenträger durch drü-
cken der Halt
eclips B
› ››
Abb
. 114 heraus.
● Er
setzen Sie die defekte Glühlampe, indem
Sie sie nac
h links herausdrehen.
● Zum Einbau gehen Sie in umgekehrter Rei-
henfol
ge vor. Achten Sie darauf, dass der
Lampenträger richtig sitzt.
Glühlampen wechseln. LED-Leuchten
Die gleichen Arbeitsschritte durchführen wie
bei Leuchten mit Lampen.
Falls erforderlich den Sockel wie bei einer
Lampe ausbauen.
Müssen die LED-Bremsleuchten und/oder die
LED-Standleuchten ersetzt werden, so ist ein
Austausch der gesamten Leuchteneinheit
notwendig. Glühlampen der Seiten- und In-
nenleuc
hten wechseln

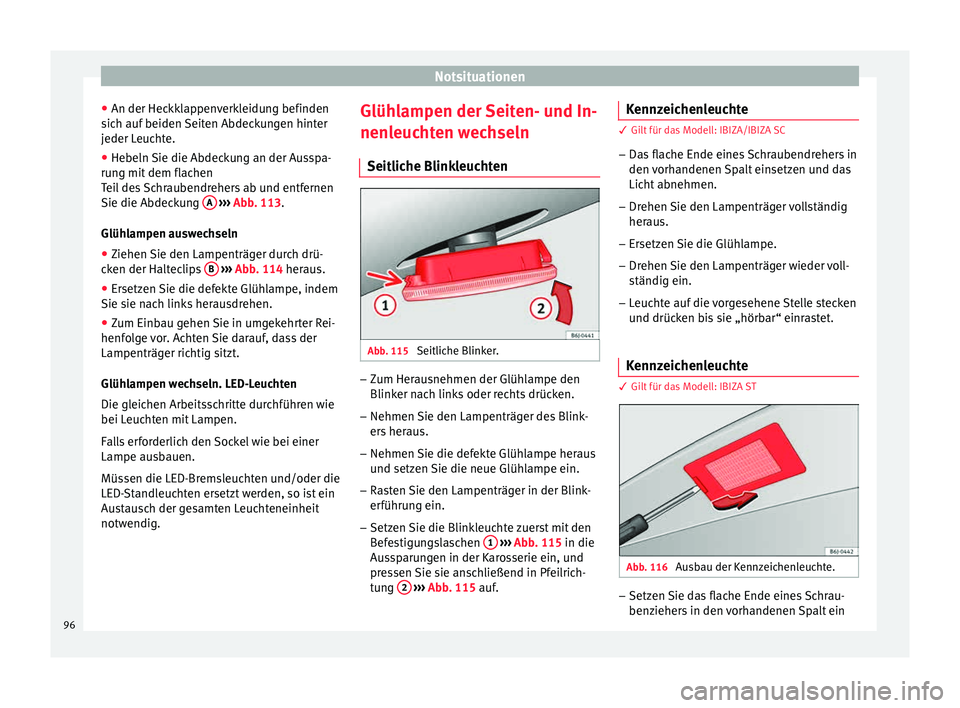

Seitliche Blinkleuchten Abb. 115
Seitliche Blinker. –
Zum Herausnehmen der Glühlampe den
Blink er n
ac
h links oder rechts drücken.
– Nehmen Sie den Lampenträger des Blink-
ers her
aus.
– Nehmen Sie die defekte Glühlampe heraus
und setzen
Sie die neue Glühlampe ein.
– Rasten Sie den Lampenträger in der Blink-
erführun
g ein.
– Setzen Sie die Blinkleuchte zuerst mit den
Befe
stigungslaschen 1
› ›
› Abb. 115 in die
Aussparungen in der Karosserie ein, und
pressen Sie sie anschließend in Pfeilrich-
tung 2
› ›
› Abb
. 115 auf. Kennzeichenleuchte 3 Gilt für das Modell: IBIZA/IBIZA SC
– Da s
flache Ende eines Schraubendrehers in
den vorh
andenen Spalt einsetzen und das
Licht abnehmen.
– Drehen Sie den Lampenträger vollständig
heraus.
– Er
setzen Sie die Glühlampe.
– Drehen Sie den Lampenträger wieder voll-
ständig ein.
– Leuc
hte auf die vorgesehene Stelle stecken
und drüc k
en bis sie „hörbar“ einrastet.
Kennzeichenleuchte 3 Gilt
für das Modell: IBIZA ST Abb. 116
Ausbau der Kennzeichenleuchte. –
Setzen Sie das flache Ende eines Schrau-
ben z
ieher
s in den vorhandenen Spalt ein
96
Page 99 of 264

Sicherungen und Glühlampen
und nehmen Sie die Kennzeichenleuchte
au s
der L
eiste.
– Ziehen Sie den Stecker ab und nehmen Sie
die Glühlampe her
aus. Nach Ersatz der
Glühlampe Stecker wieder anbringen.
– Setzen Sie die Kennzeichenleuchte durch
Drücken auf
der linken Seite wieder in die
Leiste ein. Nach Einrasten der Leuchte auch
auf der rechten Seite drücken, bis ein
„Klick“ zu hören ist.
Hochgesetzte Bremsleuchte* Diese Glühlampe sollte aufgrund der kompli-
z
ier
t
en Arbeitsabläufe in einem zugelasse-
nen SEAT-Betrieb gewechselt werden.
Innenleuchte und Leseleuchten vorn Abb. 117
Leseleuchte vorne. Glas entfernen
– Das flache Ende eines dünnen Schrauben-
dr eher s
zwischen Gehäuse und Glas ein-
führen ››› Abb. 117.
– Das Glas vorsichtig mithilfe von Hebelbe-
wegu
ngen entfernen, um Beschädigungen
zu vermeiden.
Glühlampenersatz
– An den Lampen ziehen.
– Zum Entfernen der mittleren Lampe diese
fes
thalten und auf eine Seite drücken.
Einsetzen – Zum Einsetzen in umgekehrter Reihenfolge
vorg
ehen und leicht außen auf die Lampe
drücken.
– Zunächst das Glas mit den kleinen Befesti-
gung
srasten auf den Schalterrahmen auf-
setzen. Anschließend auf den vorderen Be-
reich drücken, bis die langen Befestigungs-
rasten in der Halterung einrasten. Gepäckraumleuchte* Abb. 118
Gepäckraumleuchte* Abb. 119
Gepäckraumleuchte* –
Das Lampenglas der Glühlampe durch
Druc k
mit
einem Schraubendreher auf des-
sen Unterkante (Pfeil) abnehmen
››› Abb. 118.
– Drücken Sie die Glühlampe zur Seite und
nehmen Sie sie au
s ihrer Halterung heraus
››› Abb. 119.
97
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 100 of 264
Bedienung

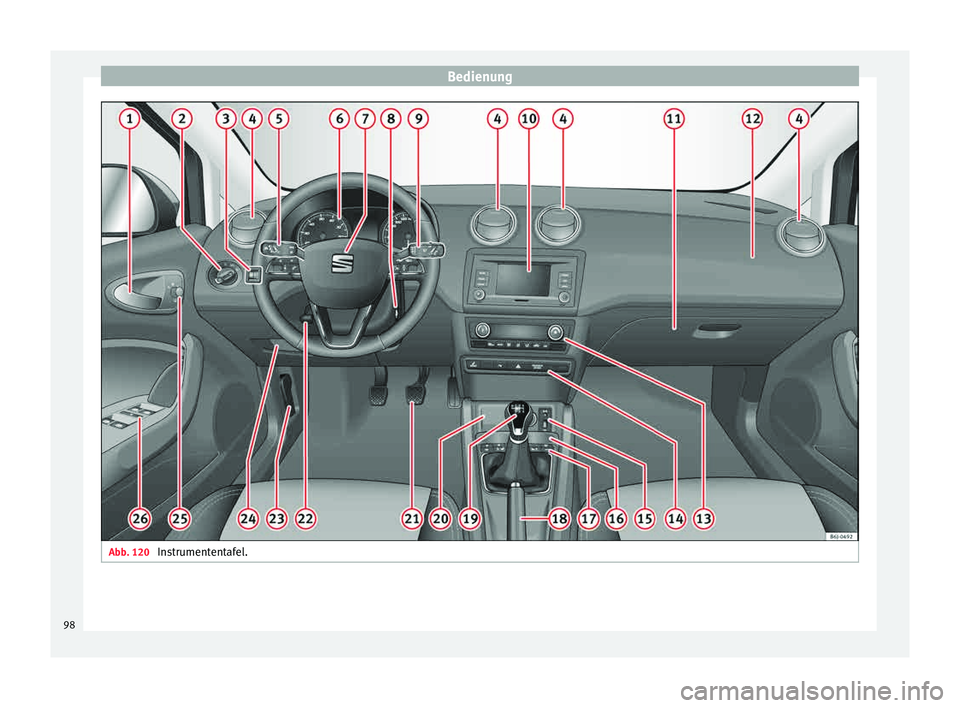

Abb. 120
Instrumententafel.98
Page 101 of 264

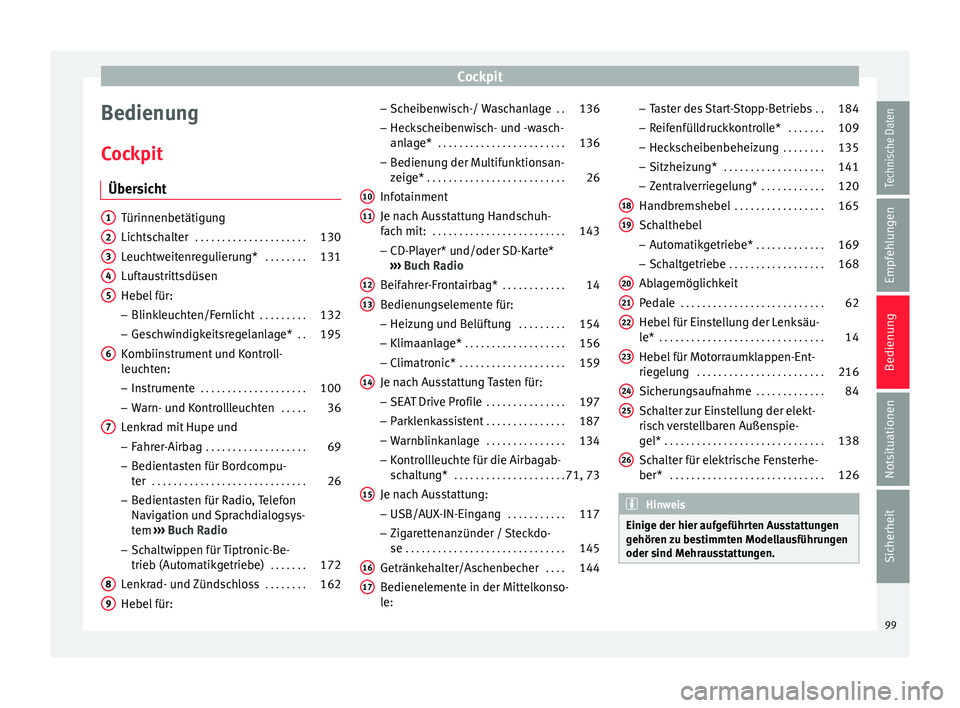

Cockpit
Bedienung
C oc
kpit
Über
sicht Türinnenbetätigung
Lichts
c
halter . . . . . . . . . . . . . . . . . . . . . 130
Leuchtweitenregulierung* . . . . . . . .131
Luftaustrittsdüsen
Hebel für:
– Blink
leuchten/Fernlicht . . . . . . . . .132
– Ges c
hwindigkeitsregelanlage* . .195
Kombiinstrument und Kontroll-
leuc ht
en:
– Instrumente . . . . . . . . . . . . . . . . . . . . 100
– Warn- u nd K
ontrollleuchten . . . . .36
Lenkrad mit Hupe und
– Fahr er
-Airbag . . . . . . . . . . . . . . . . . . . 69
– Bedient a
sten für Bordcompu-
ter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
– Bedienta
sten für Radio, Telefon
Navigation und Sprachdialogsys-
tem ›››
Buch Radio
– Schaltwippen für Tiptronic-Be-
trieb (Automatikgetriebe) . . . . . . .172
Lenkrad- und Zündschloss . . . . . . . .162
Hebel für:
1 2
3
4
5
6
7
8
9 –
Sc heiben
w
isch-/ Waschanlage . .136
– Hecks
cheibenwisch- und -wasch-
anlage* . . . . . . . . . . . . . . . . . . . . . . . . 136
– Bedienun
g der Multifunktionsan-
zeige* . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Infotainment
Je nach Au
sstattung Handschuh-
fach mit: . . . . . . . . . . . . . . . . . . . . . . . . . 143
– CD-Play
er* und/oder SD-Karte*
››› Buch Radio
Beifahrer-Frontairbag* . . . . . . . . . . . .14
Bedienungselemente für: – Heizun
g und Belüftung . . . . . . . . .154
– Klimaan l
age* . . . . . . . . . . . . . . . . . . . 156
– Climatr
onic* . . . . . . . . . . . . . . . . . . . . 159
Je nach Ausstattung Tasten für:
– SEA T Driv
e Profile . . . . . . . . . . . . . . . 197
– Park l
enkassistent . . . . . . . . . . . . . . . 187
– Warnblink
anlage . . . . . . . . . . . . . . . 134
– Kontro
llleuchte für die Airbagab-
schaltung* . . . . . . . . . . . . . . . . . . . . . 71, 73
Je nach Ausstattung: – USB/AUX -IN-Ein
gang . . . . . . . . . . . 117
– Zig ar
ettenanzünder / Steckdo-
se . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 145
Getränkehalter/Aschenbecher . . . .144
Bedienelemente in der Mittelkonso-
le:
10 11
12
13
14
15
16
17 –
Ta
s
ter des Start-Stopp-Betriebs . .184
– Reifenfül
ldruckkontrolle* . . . . . . .109
– Hecks
cheibenbeheizung . . . . . . . .135
– Sitzheizun
g* . . . . . . . . . . . . . . . . . . . 141
– Zentralv
erriegelung* . . . . . . . . . . . . 120
Handbremshebel . . . . . . . . . . . . . . . . . 165
Schalthebel – Automatik
getriebe* . . . . . . . . . . . . . 169
– Schalt
getriebe . . . . . . . . . . . . . . . . . . 168
Ablagemöglichkeit
Pedal
e . . . . . . . . . . . . . . . . . . . . . . . . . . . 62
Hebel für Einstellung der Lenksäu-
le* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Hebel
für Motorraumklappen-Ent-
riegelu
ng . . . . . . . . . . . . . . . . . . . . . . . . 216
Sicherungsaufnahme . . . . . . . . . . . . .84
Schalter zur Einstellung der elekt-
risc
h verstellbaren Außenspie-
gel* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 138
Schalter für elektrische Fensterhe-
ber* . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 126 Hinweis
Einige der hier aufgeführten Ausstattungen
gehör en
zu bestimmten Modellausführungen
oder sind Mehrausstattungen. 18
19
20
21
22
23
24
25
26
99
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 102 of 264

Bedienung
Instrumente und Kontrollleuchten
Arm at
ur
en

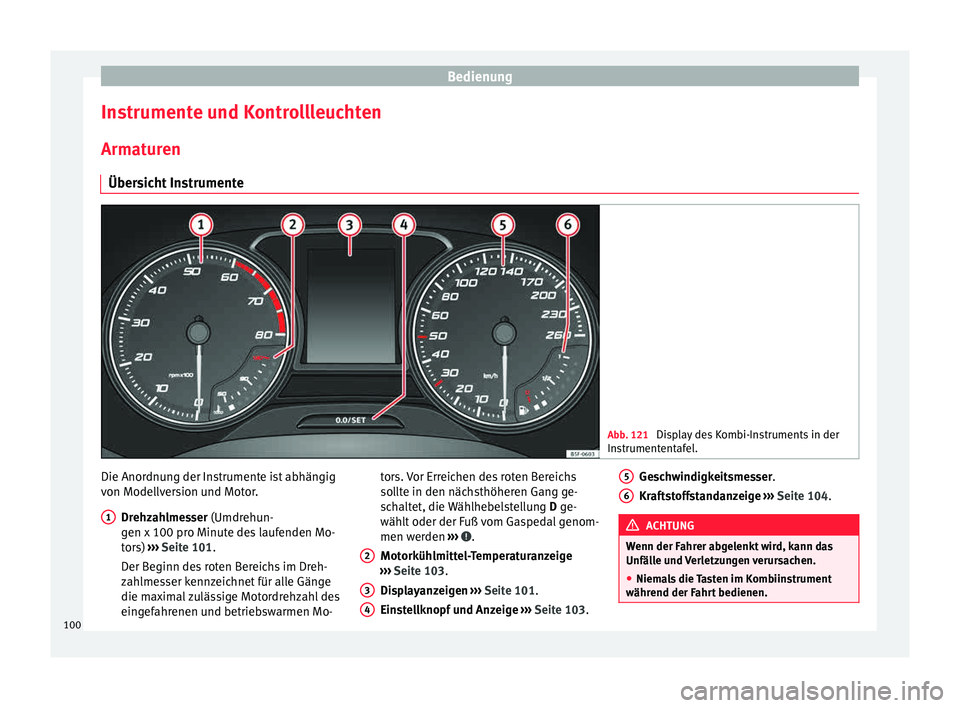

Übersicht Instrumente Abb. 121
Display des Kombi-Instruments in der
Ins trument
entafel. Die Anordnung der Instrumente ist abhängig
v
on Model
lv
ersion und Motor.
Drehzahlmesser (Umdrehun-
gen x 100 pro Minute des laufenden Mo-
tors) ››› Seite 101.
Der Beginn des roten Bereichs im Dreh-
zahlmesser kennzeichnet für alle Gänge
die maximal zulässige Motordrehzahl des
eingefahrenen und betriebswarmen Mo-
1 tors. Vor Erreichen des roten Bereichs
so
l
lt
e in den nächsthöheren Gang ge-
schaltet, die Wählhebelstellung D ge-
wählt oder der Fuß vom Gaspedal genom-
men werden ››› .
Mot orküh
lmitt
el-Temperaturanzeige
››› Seite 103.
Displayanzeigen ››› Seite 101.
Einstellknopf und Anzeige ››› Seite 103.
2 3
4 Geschwindigkeitsmesser.
Kr
af
t
stoffstandanzeige ››› Seite 104. ACHTUNG
Wenn der Fahrer abgelenkt wird, kann das
Unfäll e u
nd Verletzungen verursachen.
● Niemals die Tasten im Kombiinstrument
während der Fahr
t bedienen. 5
6
100
Page 103 of 264

Instrumente und Kontrollleuchten

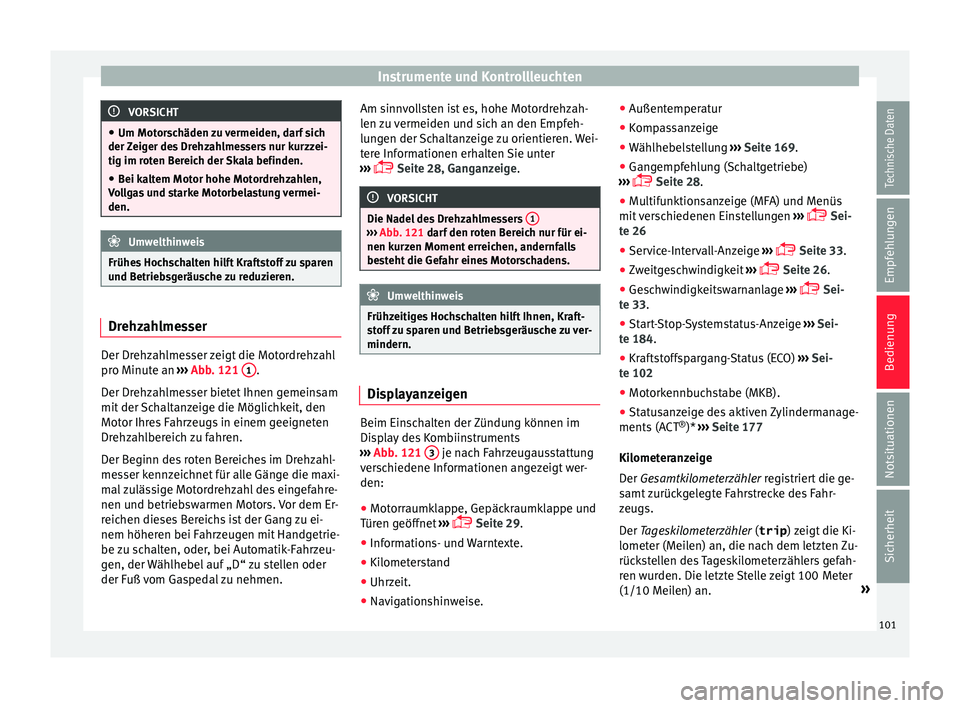

VORSICHT
● Um Motor s
chäden zu vermeiden, darf sich
der Zeiger des Drehzahlmessers nur kurzzei-
tig im roten Bereich der Skala befinden.
● Bei kaltem Motor hohe Motordrehzahlen,
Vol
lgas und starke Motorbelastung vermei-
den. Umwelthinweis
Frühes Hochschalten hilft Kraftstoff zu sparen
und B etrie
bsgeräusche zu reduzieren. Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
pr
o Minut
e an ›
›› Abb. 121 1 .
D er Dr
ehz
ahlmesser bietet Ihnen gemeinsam
mit der Schaltanzeige die Möglichkeit, den
Motor Ihres Fahrzeugs in einem geeigneten
Drehzahlbereich zu fahren.
Der Beginn des roten Bereiches im Drehzahl-
messer kennzeichnet für alle Gänge die maxi-
mal zulässige Motordrehzahl des eingefahre-
nen und betriebswarmen Motors. Vor dem Er-
reichen dieses Bereichs ist der Gang zu ei-
nem höheren bei Fahrzeugen mit Handgetrie-
be zu schalten, oder, bei Automatik-Fahrzeu-
gen, der Wählhebel auf „D“ zu stellen oder
der Fuß vom Gaspedal zu nehmen. Am sinnvollsten ist es, hohe Motordrehzah-
len z
u vermeiden und sich an den Empfeh-
lungen der Schaltanzeige zu orientieren. Wei-
tere Informationen erhalten Sie unter
››› Seite 28, Ganganzeige. VORSICHT
Die Nadel des Drehzahlmessers 1 ›››
Abb. 121 darf den roten Bereich nur für ei-
nen k ur
zen Moment erreichen, andernfalls
besteht die Gefahr eines Motorschadens. Umwelthinweis
Frühzeitiges Hochschalten hilft Ihnen, Kraft-
st off
zu sparen und Betriebsgeräusche zu ver-
mindern. Displayanzeigen
Beim Einschalten der Zündung können im
Di
s
p
lay des Kombiinstruments
››› Abb. 121 3 je nach Fahrzeugausstattung
v er
s
chiedene Informationen angezeigt wer-
den:
● Motorraumklappe, Gepäckraumklappe und
Türen g
eöffnet ›››
Seite 29.
● Informations- und Warntexte.
● Kilometerstand
● Uhrzeit.
● Navigationshinweise. ●
Außentemperat
ur
● Kompassanzeige
● Wählhebelstellung ›››
Seite 169.
● Gangempfehlung (Schaltgetriebe)
›››
Seite 28.
● Multifunktionsanzeige (MFA) und Menüs
mit v
erschiedenen Einstellungen ›››
Sei-
te 26
● Service-Intervall-Anzeige ›››
Seite 33.
● Zweitgeschwindigkeit ›››
Seite 26.
● Geschwindigkeitswarnanlage ›››
Sei-
te 33.
● Start-Stop-Systemstatus-Anzeige ›››
Sei-
te 184.
● Kraftstoffspargang-Status (ECO) ›››
Sei-
te 102
● Motorkennbuchstabe (MKB).
● Statusanzeige des aktiven Zylindermanage-
ments (A
CT®
)* ››› Seite 177
Kilometeranzeige
Der Gesamtkilometerzähler registriert die ge-
samt zurückgelegte Fahrstrecke des Fahr-
zeugs.
Der Tageskilometerzähler (trip ) zeigt die Ki-
lometer (Meilen) an, die nach dem letzten Zu-
rückstellen des Tageskilometerzählers gefah-
ren wurden. Die letzte Stelle zeigt 100 Meter
(1/10 Meilen) an. »
101
Technische Daten
Empfehlungen
Bedienung
Notsituationen
Sicherheit
Page 104 of 264

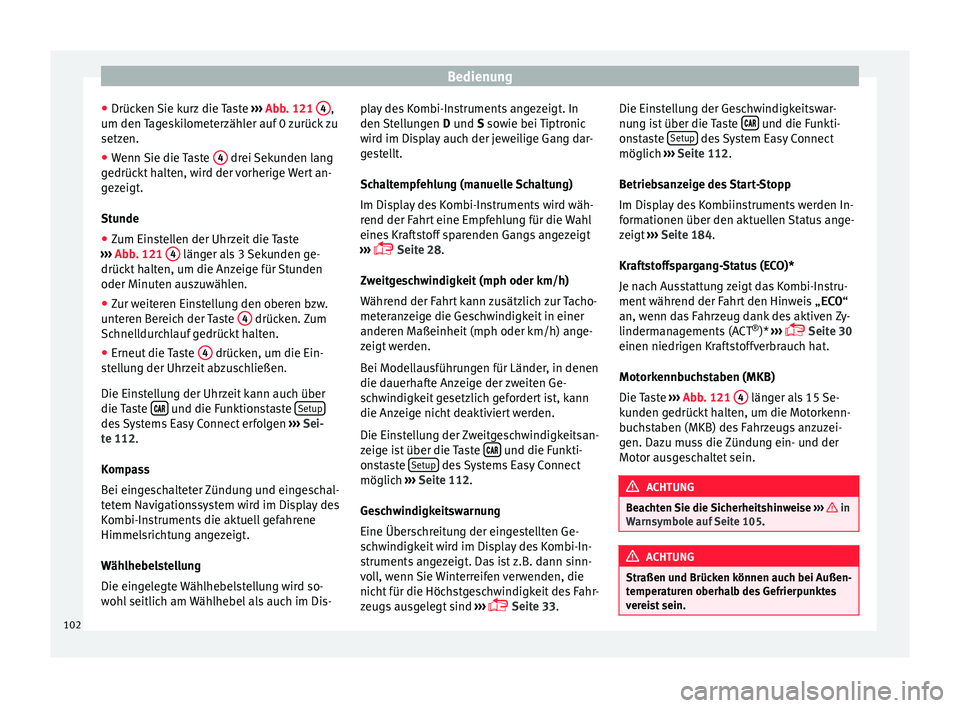

Bedienung
● Drüc k
en
Sie kurz die Taste ››› Abb. 121 4 ,
um den T
ag
eskilometerzähler auf 0 zurück zu
setzen.
● Wenn Sie die Taste 4 drei Sekunden lang
g edrüc
kt
halten, wird der vorherige Wert an-
gezeigt.
Stunde
● Zum Einstellen der Uhrzeit die Taste
›››
Abb. 121 4 länger als 3 Sekunden ge-
drüc kt
h
alten, um die Anzeige für Stunden
oder Minuten auszuwählen.
● Zur weiteren Einstellung den oberen bzw.
unter
en Bereich der Taste 4 drücken. Zum
Sc hnel
l
durchlauf gedrückt halten.
● Erneut die Taste 4 drücken, um die Ein-
s t
el
lung der Uhrzeit abzuschließen.
Die Einstellung der Uhrzeit kann auch über
die Taste und die Funktionstaste
Set
up des Systems Easy Connect erfolgen
››
›
Sei-
te 112.
Kompass
Bei eingeschalteter Zündung und eingeschal-
tetem Navigationssystem wird im Display des
Kombi-Instruments die aktuell gefahrene
Himmelsrichtung angezeigt.
Wählhebelstellung
Die eingelegte Wählhebelstellung wird so-
wohl seitlich am Wählhebel als auch im Dis- play des Kombi-Instruments angezeigt. In
den Stel
lungen D und S sowie bei Tiptronic
wird im Display auch der jeweilige Gang dar-
gestellt.
Schaltempfehlung (manuelle Schaltung)
Im Display des Kombi-Instruments wird wäh-
rend der Fahrt eine Empfehlung für die Wahl
eines Kraftstoff sparenden Gangs angezeigt
››› Seite 28.
Zweitgeschwindigkeit (mph oder km/h)
Während der Fahrt kann zusätzlich zur Tacho-
meteranzeige die Geschwindigkeit in einer
anderen Maßeinheit (mph oder km/h) ange-
zeigt werden.
Bei Modellausführungen für Länder, in denen
die dauerhafte Anzeige der zweiten Ge-
schwindigkeit gesetzlich gefordert ist, kann
die Anzeige nicht deaktiviert werden.
Die Einstellung der Zweitgeschwindigkeitsan-
zeige ist über die Taste und die Funkti-
on s
t
aste Setup des Systems Easy Connect
möglic h
›
›
› Seite 112.
Geschwindigkeitswarnung
Eine Überschreitung der eingestellten Ge-
schwindigkeit wird im Display des Kombi-In-
struments angezeigt. Das ist z.B. dann sinn-
voll, wenn Sie Winterreifen verwenden, die
nicht für die Höchstgeschwindigkeit des Fahr-
zeugs ausgelegt sind ›››
Seite 33. Die Einstellung der Geschwindigkeitswar-
nung i
st über die Taste und die Funkti-
on s
t
aste Setup des System Easy Connect
möglic h
›
›
› Seite 112.
Betriebsanzeige des Start-Stopp
Im Display des Kombiinstruments werden In-
formationen über den aktuellen Status ange-
zeigt ››› Seite 184.
Kraftstoffspargang-Status (ECO)*
Je nach Ausstattung zeigt das Kombi-Instru-
ment während der Fahrt den Hinweis „ECO “
an, wenn das Fahrzeug dank des aktiven Zy-
lindermanagements (ACT ®
)* ›››
Seite 30
einen niedrigen Kraftstoffverbrauch hat.
Motorkennbuchstaben (MKB)
Die Taste ››› Abb. 121 4 länger als 15 Se-
k u
nden g
edrückt halten, um die Motorkenn-
buchstaben (MKB) des Fahrzeugs anzuzei-
gen. Dazu muss die Zündung ein- und der
Motor ausgeschaltet sein. ACHTUNG
Beachten Sie die Sicherheitshinweise ›››
in
Warn symbo
le auf Seite 105. ACHTUNG
Straßen und Brücken können auch bei Außen-
temper at
uren oberhalb des Gefrierpunktes
vereist sein. 102
