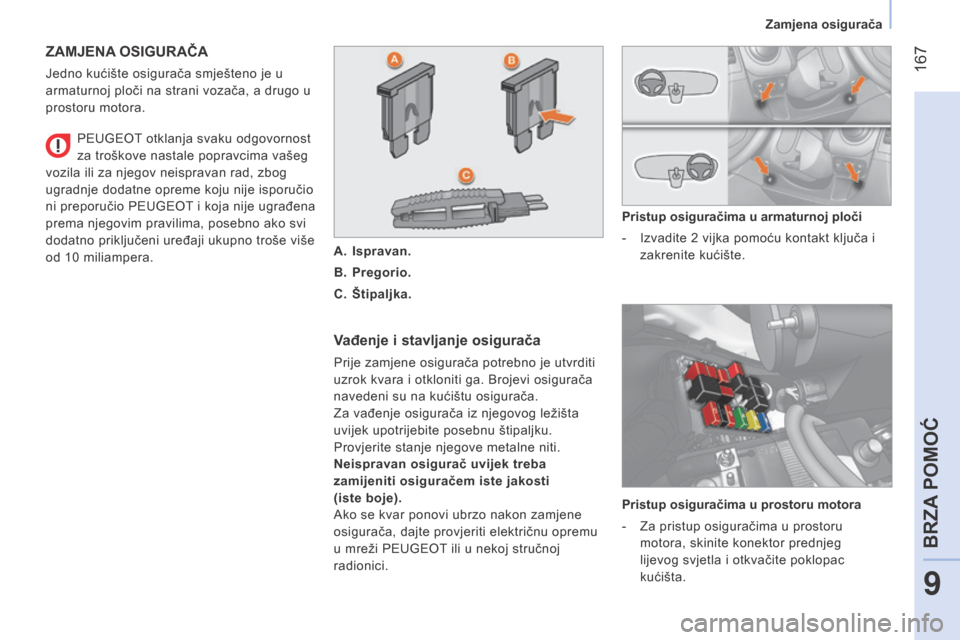

ZAMJENA OSIGURAČA
Jedno kućište osigurača smješteno je u
armaturnoj ploči na strani vozača, a drugo u
prostoru motora.
Vađenje i stavljanje osigurača
Prije zamjene osigurača potrebno je utvrditi
uzrok kvara i otkloniti ga. Brojevi osigurača
navedeni su na kućištu osigurača.
Za vađenje osigurača iz njegovog ležišta
uvijek upotrijebite posebnu štipaljku.
Provjerite stanje njegove metalne niti.
Neispravan osigurač uvijek treba
zamijeniti osiguračem iste jakosti
(iste boje).
Ako se kvar ponovi ubrzo nakon zamjene
osigurača, dajte provjeriti električnu opremu
u mreži PEUGEOT ili u nekoj stručnoj
radionici. Pristup osiguračima u armaturnoj ploči
-

Izvadite 2
vijka pomoću kontakt ključa i
zakrenite kućište.
PEUGEOT otklanja svaku odgovornost
za troškove nastale popravcima vašeg
vozila ili za njegov neispravan rad, zbog
ugradnje dodatne opreme koju nije isporučio
ni preporučio PEUGEOT i koja nije ugrađena
prema njegovim pravilima, posebno ako svi
dodatno priključeni uređaji ukupno troše više
od 10

miliampera.
A.
Ispravan.
B.

Pregorio.
C.

Štipaljka.
Pristup osiguračima u prostoru motora
-

Za pristup osiguračima u prostoru

motora, skinite konektor prednjeg
lijevog svjetla i otkvačite poklopac
kućišta.
9
BRZA POMOĆ
Zamjena osigurača

168
Bipper_hr_Chap09_aide-rapide_ed02-2014

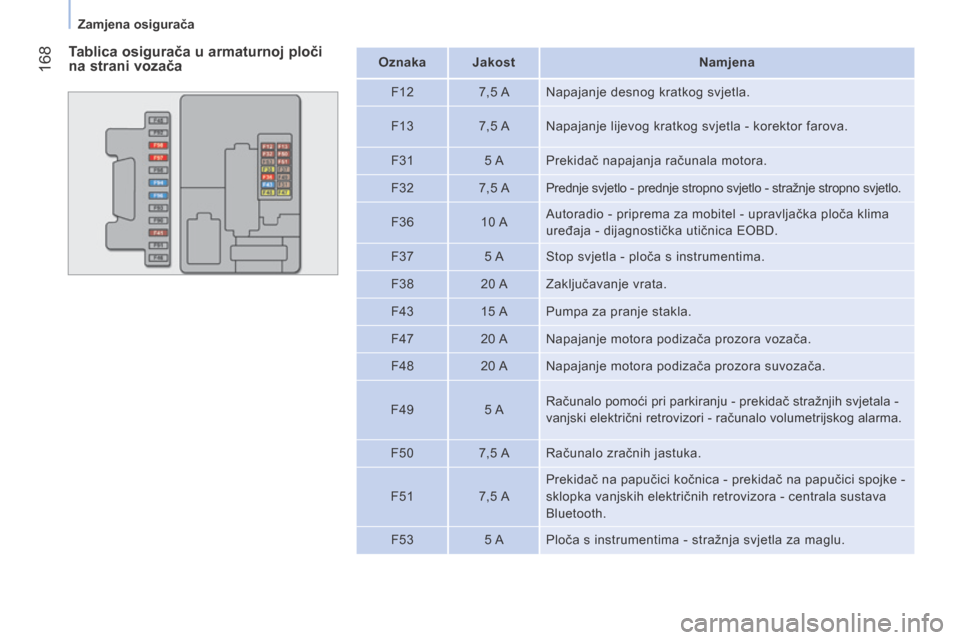

Tablica osigurača u armaturnoj ploči
na strani vozačaOznaka JakostNamjena
F12 7,5

A Napajanje desnog kratkog svjetla.
F13 7,5


A Napajanje lijevog kratkog svjetla - korektor farova.
F31 5


APrekidač napajanja računala motora.
F32 7,5

APrednje svjetlo - prednje stropno svjetlo - stražnje stropno sv

jetlo.
F36 10

AAutoradio - priprema za mobitel - upravljačka ploča klima


uređaja - dijagnostička utičnica EOBD.
F37 5


AStop svjetla - ploča s instrumentima.
F38 20

A Zaključavanje vrata.
F43 15


A Pumpa za pranje stakla.
F47 20


A Napajanje motora podizača prozora vozača.
F48 20


A Napajanje motora podizača prozora suvozača.
F49 5


ARačunalo pomoći pri parkiranju - prekidač stražnjih svjetala -
vanjski električni retrovizori - računalo volumetrijskog alarma.
F50 7,5

A Računalo zračnih jastuka.
F51 7,5


APrekidač na papučici kočnica - prekidač na papučici spojke -


sklopka vanjskih električnih retrovizora - centrala sustava
Bluetooth.
F53 5


APloča s instrumentima - stražnja svjetla za maglu.
Zamjena osigurača

169
Bipper_hr_Chap09_aide-rapide_ed02-2014
Oznaka JakostNamjena
F41 7,5

A Grijači vanjskih retrovizora.
F94 15


A Upaljač za cigarete.
F96 15


A Utičnica 12
V.
F97 10

A Grijač sjedala vozača.
F98 10


A Grijač sjedala suvozača.
9
BRZA POMOĆ
Zamjena osigurača

170
Bipper_hr_Chap09_aide-rapide_ed02-2014

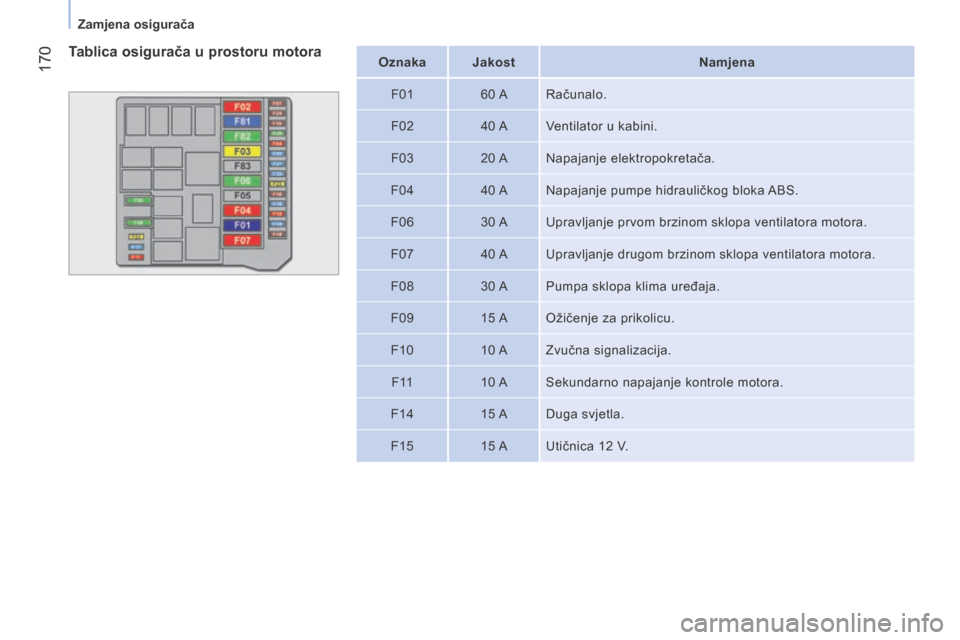

Oznaka JakostNamjena
F01 60

A Računalo.
F02 40


A V
entilator u kabini.
F03 20

A Napajanje elektropokretača.
F04 40


A Napajanje pumpe hidrauličkog bloka
ABS.
F06 30

A Upravljanje prvom brzinom sklopa ventilatora motora.
F07 40


A Upravljanje drugom brzinom sklopa ventilatora motora.
F08 30


A Pumpa sklopa klima uređaja.
F09 15


A Ožičenje za prikolicu.
F10 10


A Zvučna signalizacija.
F

11 10

A Sekundarno napajanje kontrole motora.
F14 15


A Duga svjetla.
F15 15


A Utičnica 12
V.Tablica osigurača u prostoru motora
Zamjena osigurača

171
Bipper_hr_Chap09_aide-rapide_ed02-2014

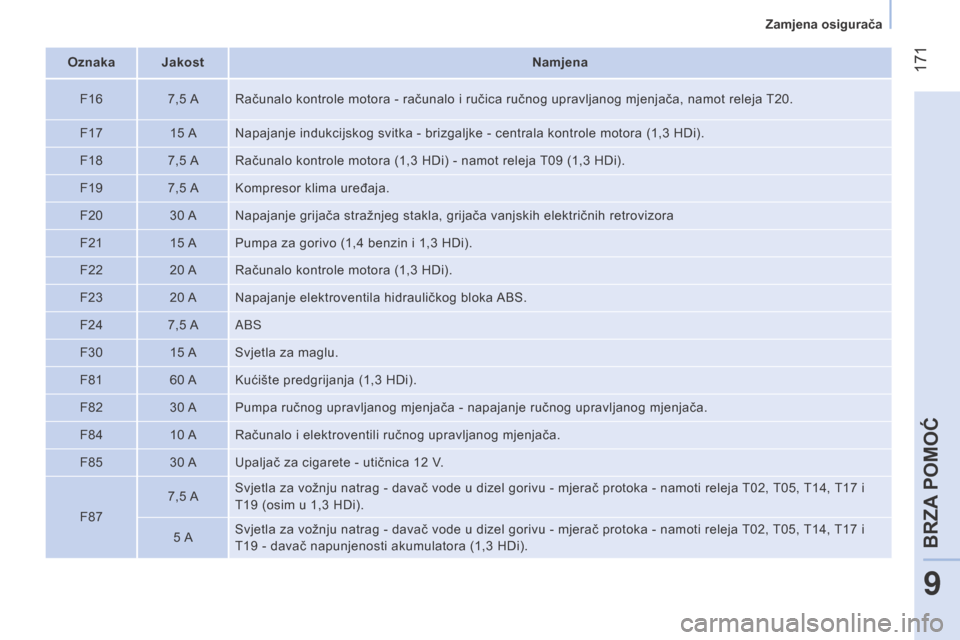

Oznaka JakostNamjena
F16 7,5

A Računalo kontrole motora - računalo i ručica ručnog upravljanog
mjenjača, namot releja T20.
F17 15

A Napajanje indukcijskog svitka - brizgaljke - centrala kontrole
motora (1,3 HDi).
F18 7,5

A Računalo kontrole motora (1,3
HDi) - namot releja T09 (1,3 HDi).
F19 7,5

A Kompresor klima uređaja.
F20 30


A Napajanje grijača stražnjeg stakla, grijača vanjskih električni
h retrovizora
F21 15

A Pumpa za gorivo (1,4
benzin i 1,3 HDi).
F22 20

A Računalo kontrole motora (1,3
HDi).
F23 20

A Napajanje elektroventila hidrauličkog bloka
ABS.
F24 7,5

AA

b S
F30 15

A Svjetla za maglu.
F81 60


A Kućište predgrijanja (1,3
HDi).
F82 30

A Pumpa ručnog upravljanog mjenjača - napajanje ručnog upravljano
g mjenjača.
F84 10

A Računalo i elektroventili ručnog upravljanog mjenjača.
F85 30


A Upaljač za cigarete - utičnica 12
V.
F87 7,5

ASvjetla za vožnju natrag - davač vode u dizel gorivu - mjerač p

rotoka - namoti releja T02, T05, T14, T17 i
T19
(osim u 1,3 HDi).
5


ASvjetla za vožnju natrag - davač vode u dizel gorivu - mjerač protoka - namoti releja T02, T05, T14, T17
i
T19
- davač napunjenosti akumulatora (1,3 HDi).
9
BRZA POMOĆ
Zamjena osigurača

172
Bipper_hr_Chap09_aide-rapide_ed02-2014
VUČA
Prsten za vuču nalazi se u torbici iza sjedala
vozača (furgon) ili iza stražnje klupe (kombi).
Vuča vašeg vozila
Na prednjem braniku, plosnatim alatom
otkvačite poklopac s desne strane.
Do kraja zavrnite prsten za vuču.
Zakvačite motku za vuču na prsten.
Oslobodite obruč upravljača okretanjem
ključa u prvi položaj i otpustite ručnu
kočnicu.
Upalite četiri žmigavca na oba vozila.
Polako krenite i sporo vozite na kratkoj
udaljenosti.U vučenom vozilu ručica mjenjača
mora biti u neutralnom položaju;
nepoštivanje ove posebnosti može
imati za posljedicu oštećenje nekih sklopova
(kočnice, prijenos snage...) i izostanak
djelovanja servo uređaja kočnica nakon
narednog pokretanja motora.
Vuča drugog vozila
Na stražnjem braniku, plosnatim alatom
otkvačite poklopac s donje strane.
Do kraja zavrnite prsten za vuču.
Zakvačite motku za vuču na prsten.
Upalite četiri žmigavca na oba vozila.
Polako krenite i sporo vozite na kratkoj
udaljenosti.
Opća pravila
Pridržavajte se važećih propisa u vašoj
zemlji.
Provjerite da je težina vučnog vozila veća od
težine vučenog vozila.
Vozač mora ostati za upravljačem u
vučenom vozilu i mora imati važeću vozačku
dozvolu.
Prilikom vuče sa sva četiri kotača na tlu,
uvijek treba koristiti homologiranu motku za
vuču; užad i remenje su zabranjeni.
Vučno vozilo mora se postupno pokretati.
Ako je u vučenom vozilu ugašen motor,
servo uređaji kočnica i upravljača ne djeluju.
U sljedećim slučajevima obavezno se treba
obratiti profesionalnoj vučnoj službi:
-

u slučaju kvara vozila na autocesti ili na

brzoj prometnici,
-

za vozilo s četiri pogonska kotača,
-


ako se ručica mjenjača ne može postaviti

u neutralan položaj, ako se obruč
upravljača ne može osloboditi i ako se
ručna kočnica ne može otpustiti,
-

za vuču vozila sa samo dva kotača na tlu,
-


ako homologirana motka za vuču nije na

raspolaganju...
Vuča vašeg ili drugog vozila

173
Bipper_hr_Chap09_aide-rapide_ed02-2014
9
BRZA POMOĆ

174
Bipper_hr_Chap10_caracteristique_ed02-2014

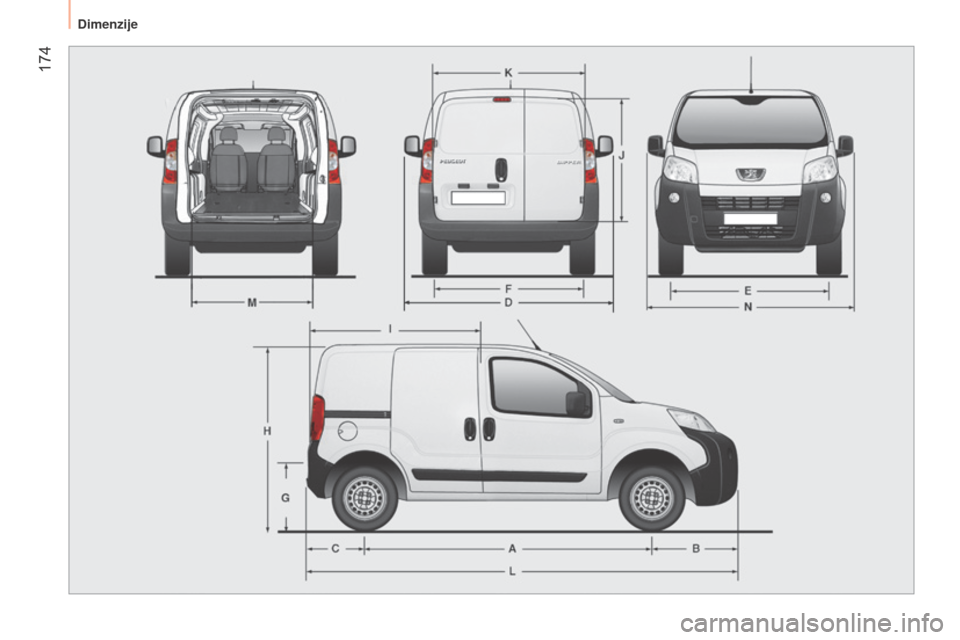

Dimenzije
