2015 Peugeot Bipper Εγχειρίδιο χρήσης (in Greek)

167
Bipper_el_Chap09_aide-rapide_ed02-2014

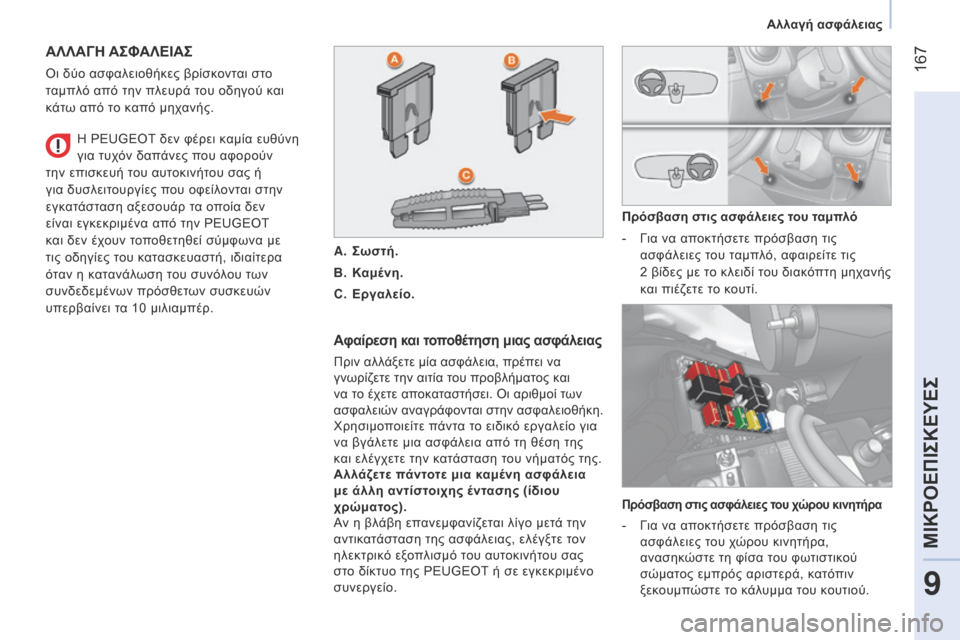

ΑΛΛΑΓΗ ΑΣΦΑΛΕΙΑΣ
Οι δύο ασφαλειοθήκες βρίσκονται στο
ταμπλό από την πλευρά του οδηγού και
κάτω από το καπό μηχανής.
Αφαίρεση και τοποθέτηση μιας ασφάλειας
Πριν αλλάξετε μία ασφάλεια, πρέπει να
γνωρίζετε την αιτία του προβλήματος και
να το έχετε αποκαταστήσει. Οι αριθμοί των
ασφαλειών αναγράφονται στην ασφαλειοθήκη.
Χρησιμοποιείτε πάντα το ειδικό εργαλείο για
να βγάλετε μια ασφάλεια από τη θέση της
και ελέγχετε την κατάσταση του νήματός της.
Αλλάζετε πάντοτε μια καμένη ασφάλεια
με άλλη αντίστοιχης έντασης (ίδιου
χρώματος).
Αν η βλάβη επανεμφανίζεται λίγο μετά την
αντικατάσταση της ασφάλειας, ελέγξτε τον
ηλεκτρικό εξοπλισμό του αυτοκινήτου σας
στο δίκτυο της PEUGEOT ή σε εγκεκριμένο
συνεργείο. Πρόσβαση στις ασφάλειες του ταμπλό
-

Γ
ια να αποκτήσετε πρόσβαση τις
ασφάλειες του ταμπλό, αφαιρείτε τις
2 βίδες με το κλειδί του διακόπτη μηχανής
και πιέζετε το κουτί.
Η PEUGEOT δεν φέρει καμία ευθύνη
για τυχόν δαπάνες που αφορούν
την επισκευή του αυτοκινήτου σας ή
για δυσλειτουργίες που οφείλονται στην
εγκατάσταση αξεσουάρ τα οποία δεν
είναι εγκεκριμένα από την PEUGEOT
και δεν έχουν τοποθετηθεί σύμφωνα με
τις οδηγίες του κατασκευαστή, ιδιαίτερα
όταν η κατανάλωση του συνόλου των
συνδεδεμένων πρόσθετων συσκευών
υπερβαίνει τα 10 μιλιαμπέρ. A.
Σωστή.
B.

Κ
αμένη.
C.
Εργαλείο.
Πρόσβαση στις ασφάλειες του χώρου κινητήρα
- Για να αποκτήσετε πρόσβαση τις
ασφάλειες του χώρου κινητήρα,
ανασηκώστε τη φίσα του φωτιστικού
σώματος εμπρός αριστερά, κατόπιν
ξεκουμπώστε το κάλυμμα του κουτιού.
9
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

168
Bipper_el_Chap09_aide-rapide_ed02-2014

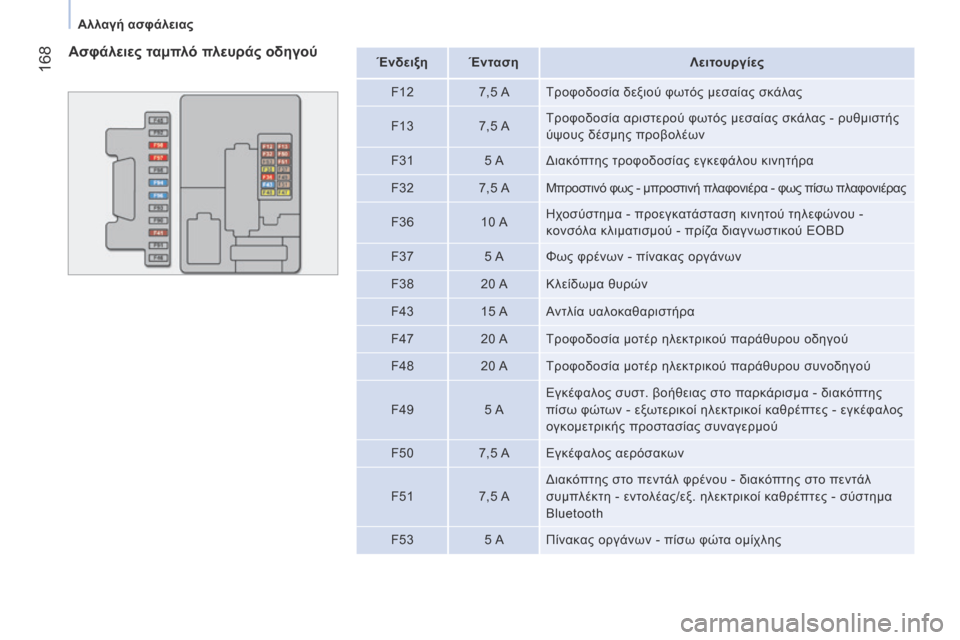

Ασφάλειες ταμπλό πλευράς οδηγούΈνδειξη ΈντασηΛειτουργίες
F12 7,5 A Τροφοδοσία δεξιού φωτός μεσαίας σκάλας
F13 7,5 AΤροφοδοσία αριστερού φωτός μεσαίας σκάλας - ρυθμιστής
ύψους δέσμης προβολέων
F31 5 AΔιακόπτης τροφοδοσίας εγκεφάλου κινητήρα
F32 7,5 A
μ

προστινό φως - μπροστινή πλαφονιέρα - φως πίσω πλαφονιέρας
F36 10 AΗχοσύστημα - προεγκατάσταση κινητού τηλεφώνου -
κονσόλα κλιματισμού - πρίζα διαγνωστικού EOBD
F37 5 AΦως φρένων - πίνακας οργάνων
F38 20 A Κλείδωμα θυρών
F43 15 A Αντλία υαλοκαθαριστήρα
F47 20 A Τροφοδοσία μοτέρ ηλεκτρικού παράθυρου οδηγού
F48 20 A Τροφοδοσία μοτέρ ηλεκτρικού παράθυρου συνοδηγού
F49 5 AΕγκέφαλος συστ. βοήθειας στο παρκάρισμα - διακόπτης
πίσω φώτων - εξωτερικοί ηλεκτρικοί καθρέπτες - εγκέφαλος
ογκομετρικής προστασίας συναγερμού
F50 7,5 A Εγκέφαλος αερόσακων
F51 7,5 AΔιακόπτης στο πεντάλ φρένου - διακόπτης στο πεντάλ
συμπλέκτη - εντολέας/εξ. ηλεκτρικοί καθρέπτες - σύστημα
Bluetooth
F53 5 AΠίνακας οργάνων - πίσω φώτα ομίχλης
Αλλαγή ασφάλειας

169
Bipper_el_Chap09_aide-rapide_ed02-2014

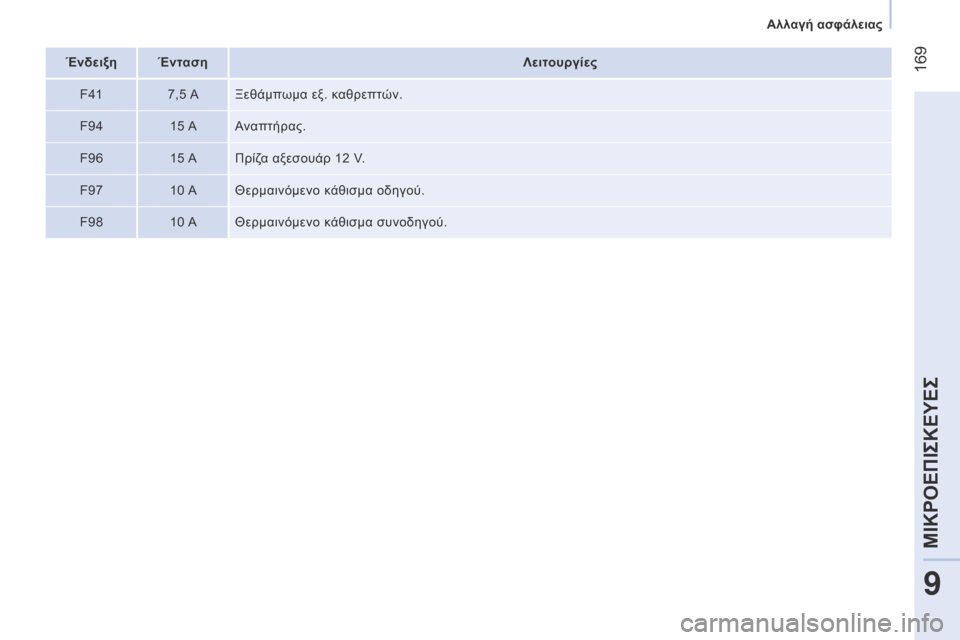

Ένδειξη ΈντασηΛειτουργίες
F41 7,5 A Ξεθάμπωμα εξ. καθρεπτών.
F94 15 A Αναπτήρας.
F96 15 A Πρίζα αξεσουάρ 12 V.
F97 10 A Θερμαινόμενο κάθισμα οδηγού.
F98 10 A Θερμαινόμενο κάθισμα συνοδηγού.
9
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

170
Bipper_el_Chap09_aide-rapide_ed02-2014

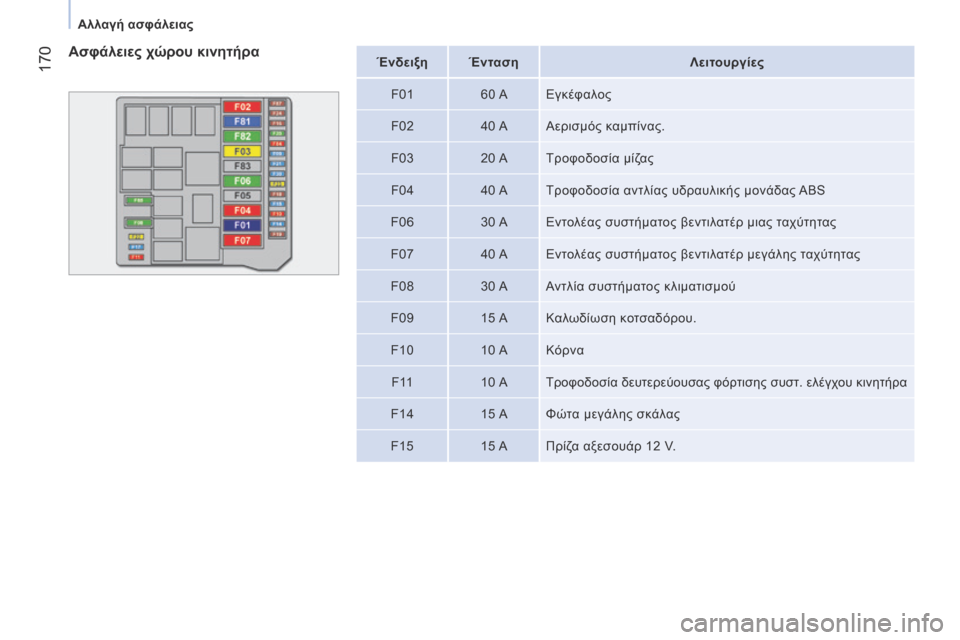

Ένδειξη ΈντασηΛειτουργίες
F01 60 A Εγκέφαλος
F02 40 A Αερισμός καμπίνας.
F03 20 A Τροφοδοσία μίζας
F04 40 A Τροφοδοσία αντλίας υδραυλικής μονάδας ABS
F06 30 A Εντολέας συστήματος βεντιλατέρ μιας ταχύτητας
F07 40 A Εντολέας συστήματος βεντιλατέρ μεγάλης ταχύτητας
F08 30 A Αντλία συστήματος κλιματισμού
F09 15 A Καλωδίωση κοτσαδόρου.
F10 10 A Κόρνα
F 11 10 AΤροφοδοσία δευτερεύουσας φόρτισης συστ. ελέγχου κινητήρα
F14 15 A Φώτα μεγάλης σκάλας
F15 15 A Πρίζα αξεσουάρ 12
V.Ασφάλειες χώρου κινητήρα
Αλλαγή ασφάλειας

171
Bipper_el_Chap09_aide-rapide_ed02-2014

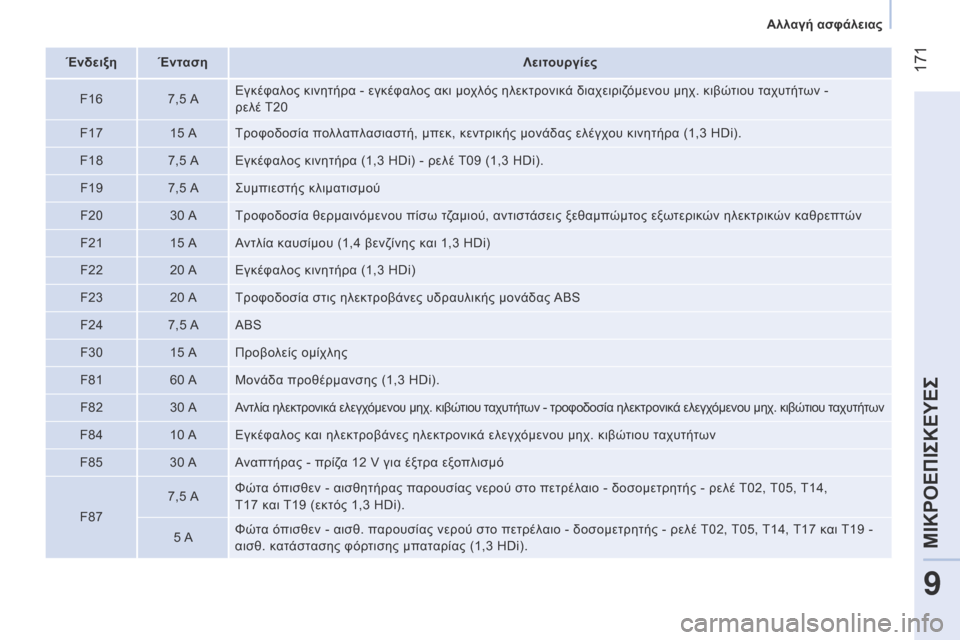

Ένδειξη ΈντασηΛειτουργίες
F16 7,5 AΕγκέφαλος κινητήρα - εγκέφαλος ακι μοχλός ηλεκτρονικά διαχειριζόμενου μηχ. κιβώτιου ταχυτήτων -

ρελέ T20
F17 15 A Τροφοδοσία πολλαπλασιαστή, μπεκ, κεντρικής μονάδας ελέγχου κινητήρα (1,3 HDi).
F18 7,5 A Εγκέφαλος κινητήρα (1,3 HDi) - ρελέ T09 (1,3 HDi).
F19 7,5 A
σ

υμπιεστής κλιματισμού
F20 30 A Τροφοδοσία θερμαινόμενου πίσω τζαμιού, αντιστάσεις ξεθαμπώμτος εξωτερικών ηλεκτρικών καθρεπτών
F21 15 A Αντλία καυσίμου (1,4 βενζίνης και 1,3 HDi)
F22 20 A Εγκέφαλος κινητήρα (1,3 HDi)
F23 20 A Τροφοδοσία στις ηλεκτροβάνες υδραυλικής μονάδας ABS
F24 7,5 A ABS
F30 15 A Προβολείς ομίχλης
F81 60 A
μ

ονάδα προθέρμανσης (1,3 HDi).
F82 30 A
Αντλία ηλεκτρονικά ελεγχόμενου μηχ. κιβώτιου ταχυτήτων - τροφοδοσία ηλεκτρονικά ελεγχόμενου μηχ. κιβώτιου ταχυτήτων
F8410 A Εγκέφαλος και ηλεκτροβάνες ηλεκτρονικά ελεγχόμενου μηχ. κιβώτιου ταχυτήτων
F85 30 A Αναπτήρας - πρίζα 12 V για έξτρα εξοπλισμό
F87 7,5 A
Φώτα όπισθεν - αισθητήρας παρουσίας νερού στο πετρέλαιο - δοσομετρητής - ρελέ T02, T05, T14,

T17 και T19 (εκτός 1,3 HDi).
5 A Φώτα όπισθεν - αισθ. παρουσίας νερού στο πετρέλαιο - δοσομετρητής - ρελέ T02, T05, T14, T17 και T19
-
αισθ. κατάστασης φόρτισης μπαταρίας (1,3 HDi).
9
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ
Αλλαγή ασφάλειας

172
Bipper_el_Chap09_aide-rapide_ed02-2014

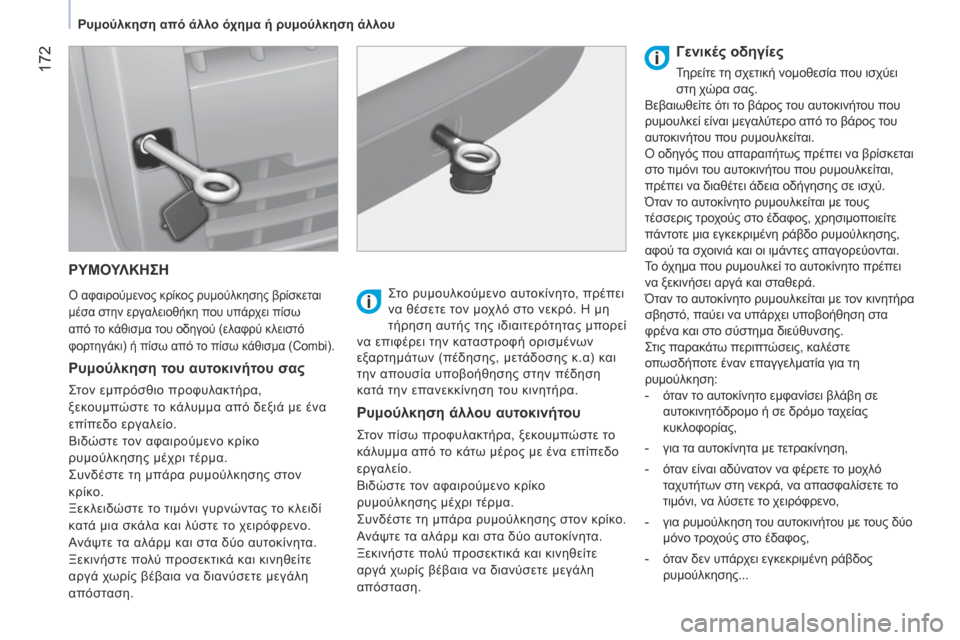

ΡΥΜΟΥΛΚΗΣΗ
Ο αφαιρούμενος κρίκος ρυμούλκησης βρίσκεται
μέσα στην εργαλειοθήκη που υπάρχει πίσω
από το κάθισμα του οδηγού (ελαφρύ κλειστό
φορτηγάκι) ή πίσω από το πίσω κάθισμα (Combi).
Ρυμούλκηση του αυτοκινήτου σας
στον εμπρόσθιο προφυλακτήρα,
ξεκουμπώστε το κάλυμμα από δεξιά με ένα
επίπεδο εργαλείο.
Βιδώστε τον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.
σ
υνδέστε τη μπάρα ρυμούλκησης στον
κρίκο.
Ξεκλειδώστε το τιμόνι γυρνώντας το κλειδί
κατά μια σκάλα και λύστε το χειρόφρενο.
Ανάψτε τα αλάρμ και στα δύο αυτοκίνητα.
Ξεκινήστε πολύ προσεκτικά και κινηθείτε
αργά χωρίς βέβαια να διανύσετε μεγάλη
απόσταση.
στ
ο ρυμουλκούμενο αυτοκίνητο, πρέπει
να θέσετε τον μοχλό στο νεκρό. Η μη
τήρηση αυτής της ιδιαιτερότητας μπορεί
να επιφέρει την καταστροφή ορισμένων
εξαρτημάτων (πέδησης, μετάδοσης κ.α) και
την απουσία υποβοήθησης στην πέδηση
κατά την επανεκκίνηση του κινητήρα.
Ρυμούλκηση άλλου αυτοκινήτου
στον πίσω προφυλακτήρα, ξεκουμπώστε το
κάλυμμα από το κάτω μέρος με ένα επίπεδο
εργαλείο.
Βιδώστε τον αφαιρούμενο κρίκο
ρυμούλκησης μέχρι τέρμα.
σ

υνδέστε τη μπάρα ρυμούλκησης στον κρίκο.
Ανάψτε τα αλάρμ και στα δύο αυτοκίνητα.
Ξεκινήστε πολύ προσεκτικά και κινηθείτε
αργά χωρίς βέβαια να διανύσετε μεγάλη
απόσταση.
Γενικές οδηγίες
Τηρείτε τη σχετική νομοθεσία που ισχύει
στη χώρα σας.
Βεβαιωθείτε ότι το βάρος του αυτοκινήτου που
ρυμουλκεί είναι μεγαλύτερο από το βάρος του
αυτοκινήτου που ρυμουλκείται.
Ο οδηγός που απαραιτήτως πρέπει να βρίσκεται
στο τιμόνι του αυτοκινήτου που ρυμουλκείται,
πρέπει να διαθέτει άδεια οδήγησης σε ισχύ.
Όταν το αυτοκίνητο ρυμουλκείται με τους
τέσσερις τροχούς στο έδαφος, χρησιμοποιείτε
πάντοτε μια εγκεκριμένη ράβδο ρυμούλκησης,
αφού τα σχοινιά και οι ιμάντες απαγορεύονται.
Το όχημα που ρυμουλκεί το αυτοκίνητο πρέπει
να ξεκινήσει αργά και σταθερά.
Όταν το αυτοκίνητο ρυμουλκείται με τον κινητήρα
σβηστό, παύει να υπάρχει υποβοήθηση στα
φρένα και στο σύστημα διεύθυνσης.
στις π

αρακάτω περιπτώσεις, καλέστε
οπωσδήποτε έναν επαγγελματία για τη
ρυμούλκηση:
- όταν το αυτοκίνητο εμφανίσει βλάβη σε
αυτοκινητόδρομο ή σε δρόμο ταχείας
κυκλοφορίας,
- για τα αυτοκίνητα με τετρακίνηση,
- όταν είναι αδύνατον να φέρετε το μοχλό
ταχυτήτων στη νεκρά, να απασφαλίσετε το
τιμόνι, να λύσετε το χειρόφρενο,
- για ρυμούλκηση του αυτοκινήτου με τους δύο
μόνο τροχούς στο έδαφος,
- όταν δεν υπάρχει εγκεκριμένη ράβδος
ρυμούλκησης...
Ρυμούλκηση από άλλο όχημα ή ρυμούλκηση άλλου

173
Bipper_el_Chap09_aide-rapide_ed02-2014
9
ΜΙΚΡΟΕΠΙΣΚΕΥΕΣ

174
Bipper_el_Chap10_caracteristique_ed02-2014

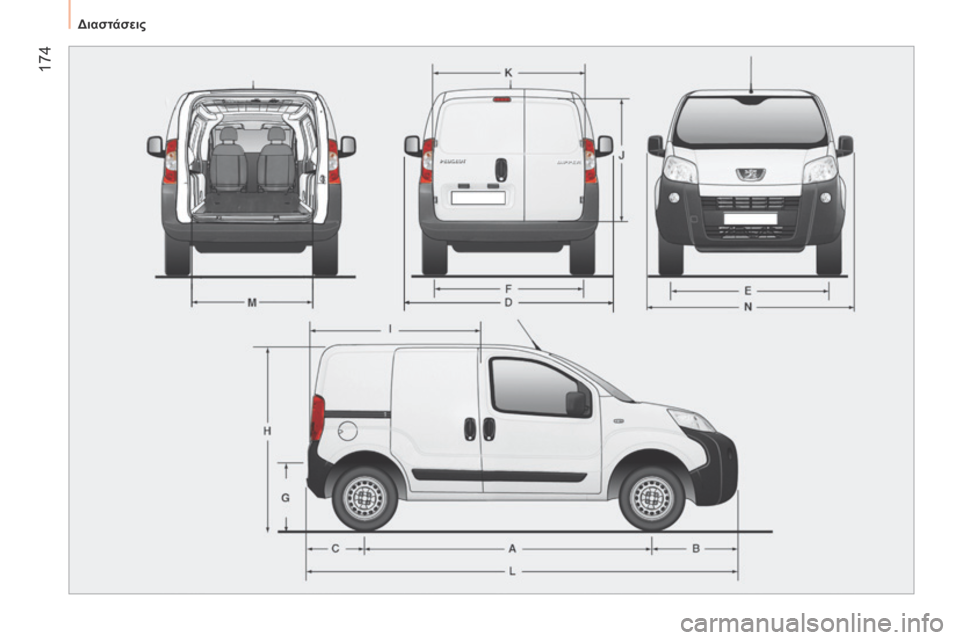

Διαστάσεις
