2015 Peugeot 308 Manual do proprietário (in Portuguese)

255
308_pt_Chap07_info-pratiques_ed01-2015
Fusíveis no painel de bordo
A caixa de fusíveis encontra-se na parte
inferior do painel de bordo (lado esquerdo).Fusível

N° Intensidade

(A) Funções
F15 15Tomada para acessórios de 12 V.
F16 15Isqueiro.
F17 15Auto-rádio.
F18 20Auto-rádio (+ bateria)
Acesso aos fusíveis
F Desencaixe a tampa puxando a parte
superior esquerda e, em seguida, a direita.
Versão 1 (FULL)
7
Informações práticas

256
308_pt_Chap07_info-pratiques_ed01-2015
Versão 2 (ECO)
FusívelN° Intensidade
(A) Funções
F6
A ou B 15Auto-rádio
F13 10Isqueiro.
F14 10Tomada para acessórios de 12
V.
F28
A ou B 15Auto-rádio (+ bateria).
Informações práticas

257
308_pt_Chap07_info-pratiques_ed01-2015
Fusíveis no compartimento
do motor
Acesso aos fusíveis
F Desencaixe a tampa.
F S ubstitua o fusível (ver parágrafo
correspondente).
F

A
pós a intervenção, feche cuidadosamente
a tampa para garantir o isolamento da
caixa de fusíveis. Fusível
N .° Intensidade
(A) Funções
F19 30Motor do limpa-vidros da frente.
F20 15Motores do lava-vidros dianteiro e traseiro.
F21 20Lava-faróis.
F22 15Buzina.
F23 15Luz de estrada direita.
F24 15Luz de estrada esquerda.
A caixa de fusíveis encontra-se no
compartimento do motor junto à bateria.
Versão 1 (FULL)
7
Informações práticas

258
308_pt_Chap07_info-pratiques_ed01-2015
Versão 2 (ECO)
FusívelN .° Intensidade
(A) Funções
F16 15Luzes de nevoeiro dianteiros.
F18 10Luz de estrada direita.
F19 10Luz de estrada esquerda.
F25 40Relé lava-faróis (pós-equipamento).
F29 30Motor do limpa-vidros da frente.
F30 80Velas de pré-aquecimento (Diesel), aquecimento adicional
programável (pós-equipamento), bomba lava-faróis.
Informações práticas

259
308_pt_Chap07_info-pratiques_ed01-2015
Bateria de 12 V
A bateria encontra-se situada sob o capot
motor.
Para aceder:
F
a
bra o capot com o comando interior e, em
seguida, com o exterior,
F

f
ixe a vareta do capot,
F

r
etire a tampa de protecção em plástico
para aceder ao borne (+),
Acesso à bateria
Modo de execução para efectuar o arranque do motor a partir de outra bateria ou para recarregar a sua bateria descarregada.
A presença desta etiqueta,
principalmente com o Stop & Start,
indica a utilização de uma bateria
de chumbo de 12
V de tecnologia
e características específicas, que
necessita, se for desligada ou
substituída, da intervenção exclusiva
da rede PEUGEOT ou de uma oficina
qualificada.
Após a montagem da bateria, o
Stop & Start ficará activo apenas após
uma imobilização contínua do veículo,
cuja duração depende das condições
climáticas e do estado de carga da
bateria (até cerca de 8
horas).
Antes de qualquer intervenção
Imobilize o veículo, engrene o travão
de estacionamento, coloque a caixa
de velocidades em ponto morto e, em
seguida, desligue a ignição.
Verifique que todos os equipamentos
eléctricos se encontram desligados.
7
Informações práticas

260
308_pt_Chap07_info-pratiques_ed01-2015
Desligar o terminal (+)
F Eleve a manípulo D no máximo para bloquear a braçadeira E .
Ligar o terminal (+)
F Posicione a braçadeira E aberta do cabo
no terminal (+) da bateria.
F

P
ressione verticalmente a braçadeira E
para a posicionar correctamente contra a
bateria.
F

B
loqueie a braçadeira, afastando a
argola de posicionamento e baixando o
manípulo D .
Não force carregando no manípulo,
uma vez que se a braçadeira estiver
posicionada incorrectamente o
bloqueio é impossível; recomece o
procedimento.
Informações práticas

261
308_pt_Chap07_info-pratiques_ed01-2015
Efectuar o arranque a partir
de outra bateria
Verifique previamente se a bateria de
reserva tem uma tensão nominal de
12 V e uma capacidade no mínimo igual
à da bateria descarregada.
Não coloque o motor em funcionamento
com um carregador de baterias.
Não desligue o terminal (+) quando o
motor estiver em funcionamento.
F

R
etire a protecção de plástico do terminal
(+) se o seu veículo estiver equipado.
F

L

igue o cabo vermelho ao terminal (+)
da bateria avariada A e, em seguida, ao
terminal (+) da bateria auxiliar B .
F

L

igue uma extremidade do cabo verde ou
preto ao terminal (-) da bateria auxiliar B
(ou no ponto de massa do veículo
desempanador).
F

L

igue a outra extremidade do cabo verde
ou preto no ponto de massa C do veículo
avariado (ou ao suporte do motor).
F

C
oloque o motor em funcionamento do
veículo desempanador e deixe-o funcionar
durante alguns minutos. F

A
ccione o motor de arranque do veículo
avariado e deixe funcionar o motor.
S

e o motor não arrancar imediatamente,
desligue a ignição e aguarde alguns
instantes antes de fazer uma nova
tentativa.
F

A
guarde o regresso ao "ralenti" e, em
seguida, desligue os cabos auxiliares pela
ordem inversa.
F

C
oloque novamente a protecção de
plástico do terminal (+) se o seu veículo
estiver equipado.
Quando a bateria do seu veículo estiver
descarregada, o motor pode ser colocado em
funcionamento através de uma bateria de reserva
(externa ou de outro veículo) e de cabos auxiliares.Antes de desligar
Antes de desligar a bateria, deve aguardar
2
minutos após o corte da ignição.
Feche os vidros e as portas antes de desligar
a bateria.
Após voltar a ligar
Após qualquer nova ligação da bateria, ligue a
ignição e aguarde 1 minuto antes de efectuar
o arranque, para permitir a inicialização
dos sistemas electrónicos. No entanto, se
após esta operação subsistirem ligeiras
perturbações, consulte a rede PEUGEOT ou
uma oficina qualificada.
Com base na rubrica correspondente, deverá
efectuar a reinicialização (consoante a versão):
-

d
a chave de telecomando,
-
d

a(s) cortina(s) eléctrica(s) de ocultação,
-


...Algumas funcionalidades não estão
disponíveis enquanto a bateria não
atingir um nível de carga suficiente.
7
Informações práticas

262
308_pt_Chap07_info-pratiques_ed01-2015

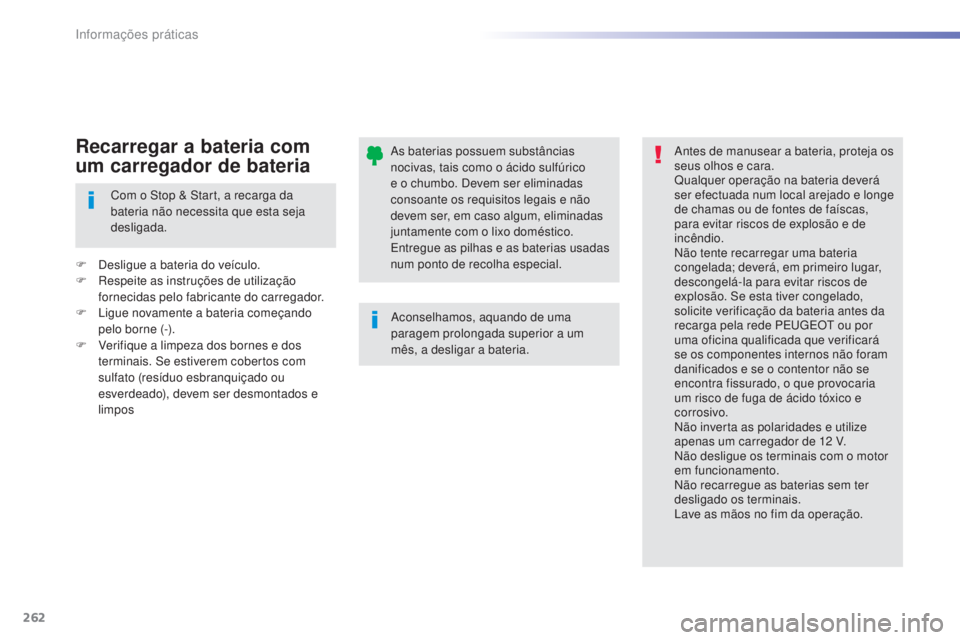

As baterias possuem substâncias
nocivas, tais como o ácido sulfúrico
e o chumbo. Devem ser eliminadas
consoante os requisitos legais e não
devem ser, em caso algum, eliminadas
juntamente com o lixo doméstico.
Entregue as pilhas e as baterias usadas
num ponto de recolha especial.Aconselhamos, aquando de uma
paragem prolongada superior a um
mês, a desligar a bateria. Antes de manusear a bateria, proteja os
seus olhos e cara.
Qualquer operação na bateria deverá
ser efectuada num local arejado e longe
de chamas ou de fontes de faíscas,
para evitar riscos de explosão e de
incêndio.
Não tente recarregar uma bateria
congelada; deverá, em primeiro lugar,
descongelá-la para evitar riscos de
explosão. Se esta tiver congelado,
solicite verificação da bateria antes da
recarga pela rede PEUGEOT ou por
uma oficina qualificada que verificará
se os componentes internos não foram
danificados e se o contentor não se
encontra fissurado, o que provocaria
um risco de fuga de ácido tóxico e
corrosivo.
Não inverta as polaridades e utilize
apenas um carregador de 12
V.
Não desligue os terminais com o motor
em funcionamento.
Não recarregue as baterias sem ter
desligado os terminais.
Lave as mãos no fim da operação.
Com o Stop & Start, a recarga da
bateria não necessita que esta seja
desligada.
F

D

esligue a bateria do veículo.
F

R

espeite as instruções de utilização
fornecidas pelo fabricante do carregador.
F

L

igue novamente a bateria começando
pelo borne (-).
F

V

erifique a limpeza dos bornes e dos
terminais. Se estiverem cobertos com
sulfato (resíduo esbranquiçado ou
esverdeado), devem ser desmontados e
limposRecarregar a bateria com
um carregador de bateria
Informações práticas
