2015 Peugeot 308 Manual do proprietário (in Portuguese)

247
308_pt_Chap07_info-pratiques_ed01-2015
Luzes de mudança de direcção
laterais integradas
Para a substituição destas lâmpadas, deve
consultar uma oficina qualificada ou a rede
P E U G E O T. Para a substituição do diodo
electroluminescente-LED, deve consultar uma
oficina qualificada ou a rede PEUGEOT.
Luzes de nevoeiro
F Desencaixe o embelezador, puxando a parte superior (entalhe).
F

D
esaparafuse os dois parafusos para
retirar o bloco da sua sede. F
D esligue o conector.
F D esaperte o porta-lâmpadas (1/4 de volta).
F

R
etire o porta-lâmpadas.
F

S
ubstitua a lâmpada com defeito.
Para montar novamente, efectue as operações
pela ordem inversa e pressione o embelezador
para o colocar no local correcto.
Focos dos retrovisores
exteriores
7
Informações práticas

248
308_pt_Chap07_info-pratiques_ed01-2015
1. Luzes de presença (díodos eletroluminescentes LEDs).
2.
L

uzes de marcha-atrás (W16W).
3.
L

uzes de mudança de direcção (PY21W
âmbar).
4.
L

uzes de travagem (díodos
eletroluminescentes LEDs).
5.
L

uzes de nevoeiro (P21W).
Luzes traseiras (berlina)
Díodos
eletroluminescentes-LEDs
Para a substituição, consulte a rede
PEUGEOT ou uma oficina qualificada.
Luzes de marcha-atrás, indicadores
de direcção (nos guarda-lamas)
F Desligue o conector da luz.
F R etire a porca de fixação da luz.
F

R
emova com cuidado a luz pelo exterior.
F

R
oda o porta-lâmpadas (um quarto de
volta) e substitua a lâmpada.
Para montar novamente, efectuar estas
operações pela ordem inversa.
F
A
bra a porta da mala e retire a tampa de
acesso.
Informações práticas

249
308_pt_Chap07_info-pratiques_ed01-2015

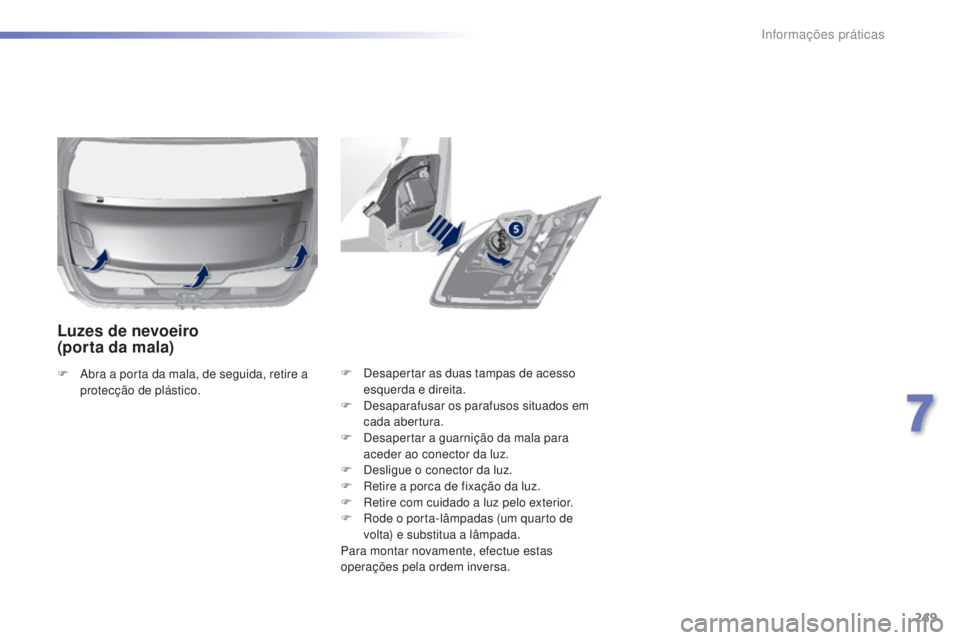

F Desapertar as duas tampas de acesso esquerda e direita.
F

D
esaparafusar os parafusos situados em
cada abertura.
F

D
esapertar a guarnição da mala para
aceder ao conector da luz.
F

D
esligue o conector da luz.
F

R
etire a porca de fixação da luz.
F

R
etire com cuidado a luz pelo exterior.
F

R
ode o porta-lâmpadas (um quarto de
volta) e substitua a lâmpada.
Para montar novamente, efectue estas
operações pela ordem inversa.
Luzes de nevoeiro
(porta da mala)
F Abra a porta da mala, de seguida, retire a protecção de plástico.
7
Informações práticas

250
308_pt_Chap07_info-pratiques_ed01-2015
Luzes traseiras (SW)
Díodos
eletroluminescentes-LEDs
Para a substituição, consulte a rede
PEUGEOT ou uma oficina qualificada.
Indicadores de direcção
(nos guarda-lamas)
F Abrir a tampa da mala e depois retirar a tampa de acesso.
F

R
etirar as duas porcas de fixação da luz
(chave de tubo recomendada).
F

D
esengatar o grampo de fixação, retirando
com cuidado a luz pelo exterior. F

D
esligar o conector da luz.
F
R
etirar a espuma de estanqueidade.
F
D
esengatar o porta-lâmpadas
pressionando as duas linguetas.
F
S
ubstituir a lâmpada.
Para a montagem, efectuar as operações pela
ordem inversa.
1.
L

uzes de presença (diodos emissores
de luz, LED).
2.
L

uzes de mudança de direcção
(PY21W âmbar).
3.
L

uzes de travagem (diodos emissores
de luz, LED).
4.
L

uzes de marcha atrás (W16W).
5.
L

uzes de nevoeiro (P21W).
Informações práticas

251
308_pt_Chap07_info-pratiques_ed01-2015
Luzes de marcha-atrás, faróis de
nevoeiro (tampa da mala)
F Abrir a tampa da mala, de seguida, retirar a tampa de acesso. F

R
etirar com cuidado a luz pelo exterior.
F
D
esligar o conector da luz.
F
L
uzes de nevoeiro: desencaixar o porta-
lâmpadas pressionando as duas linguetas
e depois substituir a lâmpada.
F
L
uz de marcha-atrás: rodar um quarto de
volta o porta-lâmpadas e depois substituir
a lâmpada.
Para a montagem, efectuar estas operações
no sentido inverso.
F

R
etirar a porca de fixação da luz.
7
Informações práticas

252
308_pt_Chap07_info-pratiques_ed01-2015
Para a substituição deste tipo de luz, consulte
a rede PEUGEOT ou uma oficina qualificada.
Terceira luz de travagem (díodos
electroluminescentes-LED)Luzes da chapa de matrícula
(W5W)
Para a montagem, pressione a parte
transparente para a desencaixar. F
I
nsira uma chave de parafusos fina
num dos entalhes no exterior da parte
transparente.
F
E
mpurre para o exterior para desencaixar.
F
R
etire a parte transparente.
F
S
ubstitua a lâmpada com defeito.
Informações práticas

253
308_pt_Chap07_info-pratiques_ed01-2015
F Desencaixe a tampa puxando a parte superior esquerda e, em seguida, a direita.
F

L
iberte totalmente a tampa e rode-a.
Acesso às ferramentas
Antes de substituir um fusível, é necessário:
F c onhecer a causa da avaria e solucioná-la,
F

d
esligar todos os consumidores eléctricos,
F

i
mobilizar o veículo e desligar a ignição,
F

i
dentificar o fusível com defeito, através
das tabelas de atribuição e dos esquemas
apresentados nas páginas seguintes.
Substituir um fusível
Correcto Incorrecto
A substituição de um fusível não
mencionado nas tabelas apresentadas
em seguida poderá dar origem a um
problema de funcionamento grave no
seu veículo. Consulte a rede PEUGEOT
ou uma oficina qualificada. Pinça
Substituir um fusível
Para efectuar uma intervenção num fusível, é
imperativo:
F

u
tilizar a pinça especial para extrair o
fusível do respectivo compartimento e
verificar o estado do filamento.
F

s
ubstituir sempre o fusível avariado por um
novo com intensidade equivalente (mesma
cor); uma intensidade diferente poderá
provocar um problema de funcionamento
(risco de incêndio).
Se a avaria se reproduzir pouco depois da
substituição do fusível, solicite a verificação do
equipamento eléctrico pela rede PEUGEOT ou
por uma oficina qualificada.
F

E

xtraia a pinça da parte traseira da tampa
na qual ela está fixa.
A pinça de extracção encontra-se fixa na parte
de trás da tampa da caixa de fusíveis do painel
de bordo.
7
Informações práticas

254
308_pt_Chap07_info-pratiques_ed01-2015
A PEUGEOT declina qualquer
responsabilidade por custos associados
à reparação do veículo ou a problemas
de funcionamento resultantes da
instalação de acessórios auxiliares não
fornecidos, não recomendados pela
PEUGEOT e não instalados de acordo
com as prescrições, em particular
quando o consumo do conjunto de
aparelhos suplementares ligados
ultrapassar os 10

miliamperes.Instalação de acessórios
eléctricos
O circuito eléctrico do veículo foi
concebido para funcionar com
equipamentos de série ou opcionais.
Antes de instalar outros equipamentos
ou acessórios eléctricos no veículo,
consulte a rede PEUGEOT ou uma
oficina qualificada.
Informações práticas
