215
2008_de_Chap10_verifications_ed01-2015

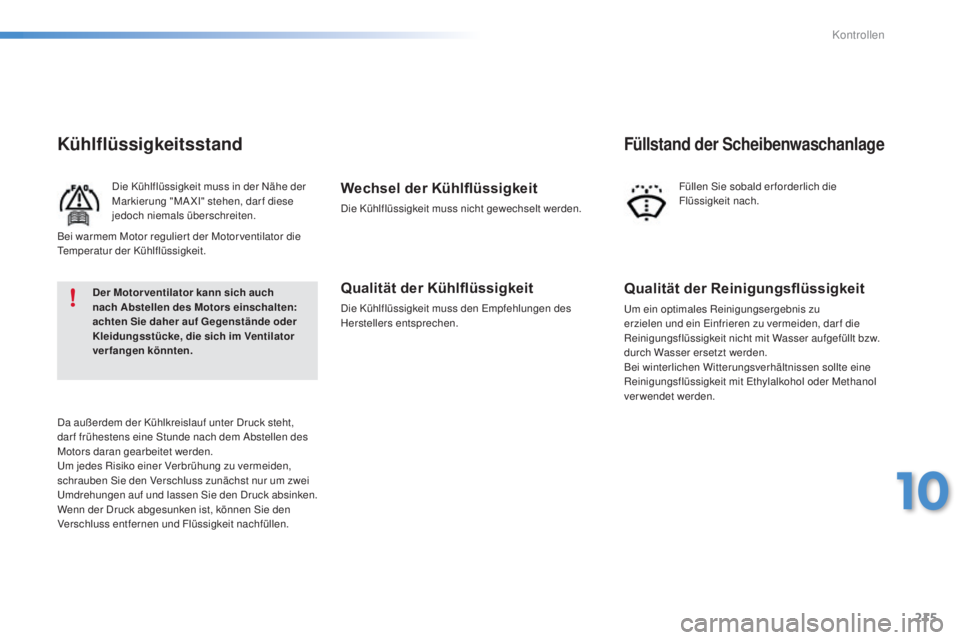

Kühlflüssigkeitsstand
Die Kühlflüssigkeit muss in der Nähe der
Markierung "MA XI" stehen, dar f diese
jedoch niemals überschreiten.
Da außerdem der Kühlkreislauf unter Druck steht,
dar f frühestens eine Stunde nach dem Abstellen des
Motors daran gearbeitet werden.
Um jedes Risiko einer Verbrühung zu vermeiden,
schrauben Sie den Verschluss zunächst nur um zwei
Umdrehungen auf und lassen Sie den Druck absinken.
Wenn der Druck abgesunken ist, können Sie den
Verschluss entfernen und Flüssigkeit nachfüllen.Wechsel der Kühlflüssigkeit
Die Kühlflüssigkeit muss nicht gewechselt werden.
Qualität der Kühlflüssigkeit
Die Kühlflüssigkeit muss den Empfehlungen des
Herstellers entsprechen.
Qualität der Reinigungsflüssigkeit
Um ein optimales Reinigungsergebnis zu
erzielen und ein Einfrieren zu vermeiden, dar f die
Reinigungsflüssigkeit nicht mit Wasser aufgefüllt bzw.
durch Wasser ersetzt werden.
Bei winterlichen Witterungsverhältnissen sollte eine
Reinigungsflüssigkeit mit Ethylalkohol oder Methanol
verwendet werden.
Füllstand der Scheibenwaschanlage
Füllen Sie sobald er forderlich die
Flüssigkeit nach.
Bei warmem Motor regulier t der Motor ventilator die
Temperatur der Kühlflüssigkeit.
Der Motor ventilator kann sich auch
nach Abstellen des Motors einschalten:
achten Sie daher auf Gegenstände oder
Kleidungsstücke, die sich im Ventilator
verfangen könnten.
10
Kontrollen

216
2008_de_Chap10_verifications_ed01-2015

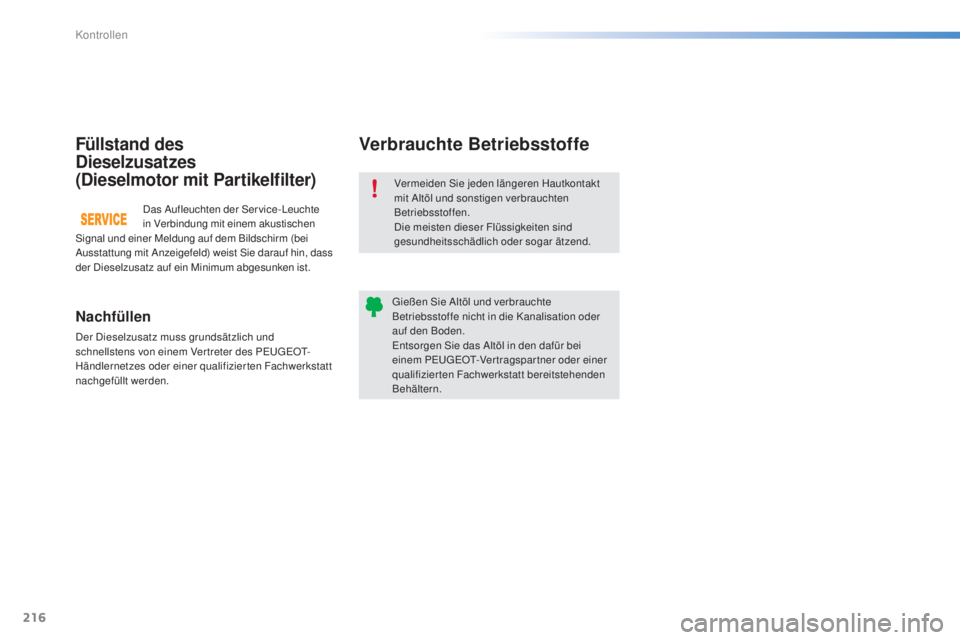

Vermeiden Sie jeden längeren Hautkontakt
mit Altöl und sonstigen verbrauchten
Betriebsstoffen.
Die meisten dieser Flüssigkeiten sind
gesundheitsschädlich oder sogar ätzend.
Gießen Sie Altöl und verbrauchte
Betriebsstoffe nicht in die Kanalisation oder
auf den Boden.
Entsorgen Sie das Altöl in den dafür bei
einem PEUGEOT-Ver tragspar tner oder einer
qualifizierten Fachwerkstatt bereitstehenden
Behältern.
Verbrauchte Betriebsstoffe
Nachfüllen
Der Dieselzusatz muss grundsätzlich und
schnellstens von einem Ver treter des PEUGEOT-
Händlernetzes oder einer qualifizierten Fachwerkstatt
nachgefüllt werden.
Füllstand des
Dieselzusatzes
(Dieselmotor mit Partikelfilter)
Das Aufleuchten der Service-Leuchte
in Verbindung mit einem akustischen
Signal und einer Meldung auf dem Bildschirm (bei
Ausstattung mit Anzeigefeld) weist Sie darauf hin, dass
der Dieselzusatz auf ein Minimum abgesunken ist.
Kontrollen

217
2008_de_Chap10_verifications_ed01-2015

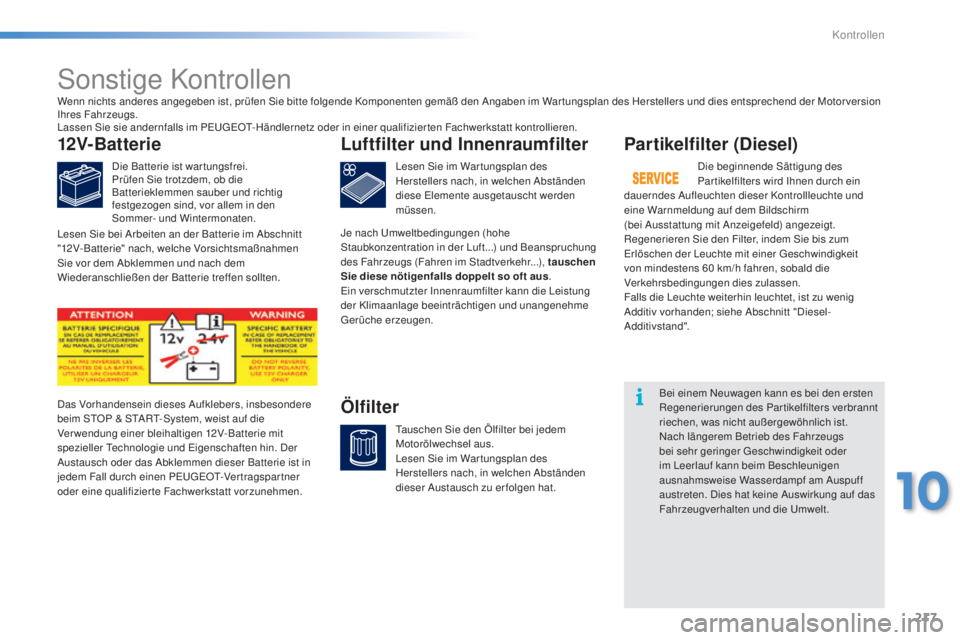

Sonstige Kontrollen
12V-Batterie
Die Batterie ist war tungsfrei.
Prüfen Sie trotzdem, ob die
Batterieklemmen sauber und richtig
festgezogen sind, vor allem in den
Sommer- und Wintermonaten.
Das Vorhandensein dieses Aufklebers, insbesondere
beim STOP & START-System, weist auf die
Verwendung einer bleihaltigen 12V-Batterie mit
spezieller Technologie und Eigenschaften hin. Der
Austausch oder das Abklemmen dieser Batterie ist in
jedem Fall durch einen PEUGEOT-Ver tragspar tner
oder eine qualifizier te Fachwerkstatt vorzunehmen.
Partikelfilter (Diesel)
Die beginnende Sättigung des
Par tikelfilters wird Ihnen durch ein
dauerndes Aufleuchten dieser Kontrollleuchte und
eine Warnmeldung auf dem Bildschirm
(bei Ausstattung mit Anzeigefeld) angezeigt.
Regenerieren Sie den Filter, indem Sie bis zum
Erlöschen der Leuchte mit einer Geschwindigkeit
von mindestens 60
km/h fahren, sobald die
Verkehrsbedingungen dies zulassen.
Falls die Leuchte weiterhin leuchtet, ist zu wenig
Additiv vorhanden; siehe Abschnitt "Diesel-
Additivstand".
Bei einem Neuwagen kann es bei den ersten
Regenerierungen des Partikelfilters verbrannt
riechen, was nicht außergewöhnlich ist.
Nach längerem Betrieb des Fahrzeugs
bei sehr geringer Geschwindigkeit oder
im Leerlauf kann beim Beschleunigen
ausnahmsweise Wasserdampf am Auspuff
austreten. Dies hat keine Auswirkung auf das
Fahrzeugverhalten und die Umwelt.
Wenn nichts anderes angegeben ist, prüfen Sie bitte folgende Komponenten gemäß den Angaben im Wartungsplan des Herstellers und dies entsprechend der Motorversion
Ihres Fahrzeugs.
Lassen Sie sie andernfalls im PEUGEOT-Händlernetz oder in einer qualifizier ten Fachwerkstatt kontrollieren.
Luftfilter und Innenraumfilter
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
diese Elemente ausgetauscht werden
müssen.
Ölfilter
Tauschen Sie den Ölfilter bei jedem
Motorölwechsel aus.
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
dieser Austausch zu er folgen hat.
Lesen Sie bei Arbeiten an der Batterie im Abschnitt
"12V- Batterie" nach, welche Vorsichtsmaßnahmen
Sie vor dem Abklemmen und nach dem
Wiederanschließen der Batterie treffen sollten.
Je nach Umweltbedingungen (hohe
Staubkonzentration in der Luft...) und Beanspruchung
des Fahrzeugs (Fahren im Stadtverkehr...), tauschen
Sie diese nötigenfalls doppelt so oft aus
.
Ein verschmutzter Innenraumfilter kann die Leistung
der Klimaanlage beeinträchtigen und unangenehme
Gerüche erzeugen.
10
Kontrollen

218
2008_de_Chap10_verifications_ed01-2015

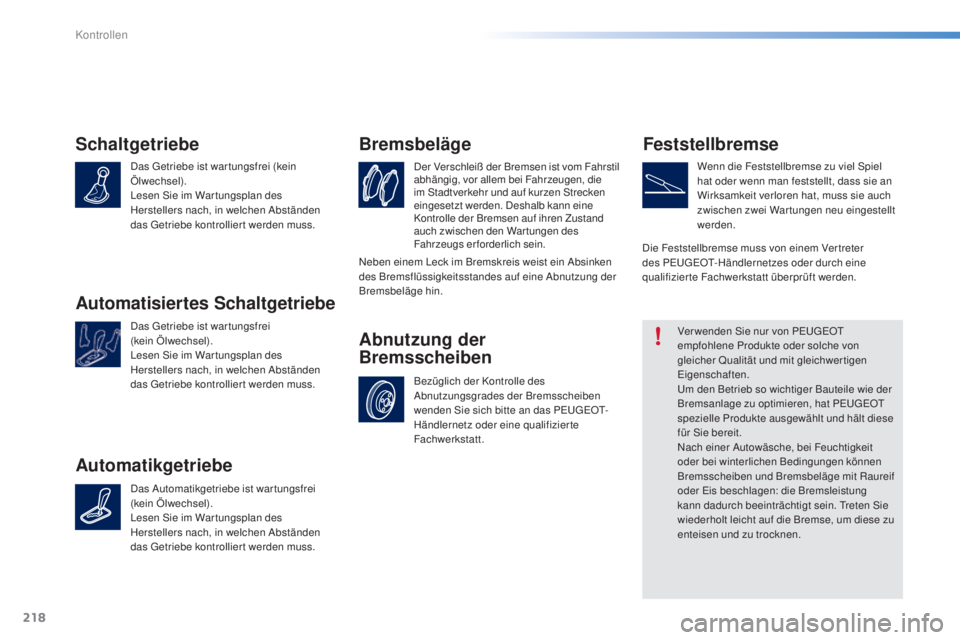

Schaltgetriebe
Das Getriebe ist war tungsfrei (kein
Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Automatisiertes Schaltgetriebe
Das Getriebe ist war tungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.
Automatikgetriebe
Das Automatikgetriebe ist wartungsfrei
(kein Ölwechsel).
Lesen Sie im War tungsplan des
Herstellers nach, in welchen Abständen
das Getriebe kontrolliert werden muss.Der Verschleiß der Bremsen ist vom Fahrstil
abhängig, vor allem bei Fahrzeugen, die
im Stadtverkehr und auf kurzen Strecken
eingesetzt werden. Deshalb kann eine
Kontrolle der Bremsen auf ihren Zustand
auch zwischen den Wartungen des
Fahrzeugs erforderlich sein.
Bremsbeläge
Bezüglich der Kontrolle des
Abnutzungsgrades der Bremsscheiben
wenden Sie sich bitte an das PEUGEOT-
Händlernetz oder eine qualifizierte
Fachwerkstatt.
Abnutzung der
Bremsscheiben
Feststellbremse
Wenn die Feststellbremse zu viel Spiel
hat oder wenn man feststellt, dass sie an
Wirksamkeit verloren hat, muss sie auch
zwischen zwei Wartungen neu eingestellt
werden.
Ver wenden Sie nur von PEUGEOT
empfohlene Produkte oder solche von
gleicher Qualität und mit gleichwertigen
Eigenschaften.
Um den Betrieb so wichtiger Bauteile wie der
Bremsanlage zu optimieren, hat PEUGEOT
spezielle Produkte ausgewählt und hält diese
für Sie bereit.
Nach einer Autowäsche, bei Feuchtigkeit
oder bei winterlichen Bedingungen können
Bremsscheiben und Bremsbeläge mit Raureif
oder Eis beschlagen: die Bremsleistung
kann dadurch beeinträchtigt sein. Treten Sie
wiederholt leicht auf die Bremse, um diese zu
enteisen und zu trocknen.
Die Feststellbremse muss von einem Vertreter
des PEUGEOT-Händlernetzes oder durch eine
qualifizierte Fachwerkstatt überprüft werden.
Neben einem Leck im Bremskreis weist ein Absinken
des Bremsflüssigkeitsstandes auf eine Abnutzung der
Bremsbeläge hin.
Kontrollen

219
2008_de_Chap11_caracteristiques-techniques_ed01-2015

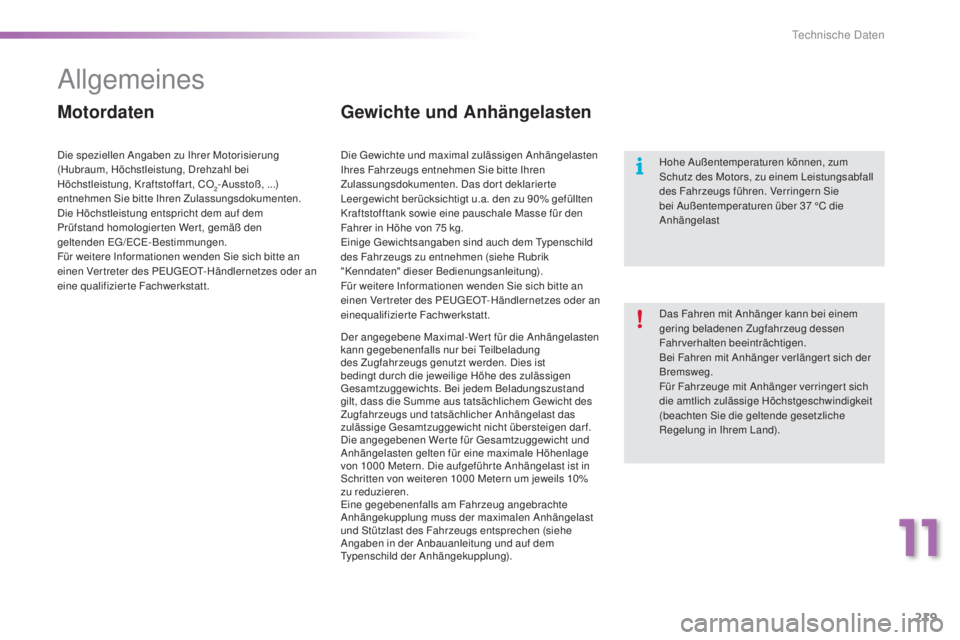

Allgemeines
Das Fahren mit Anhänger kann bei einem
gering beladenen Zugfahrzeug dessen
Fahrverhalten beeinträchtigen.
Bei Fahren mit Anhänger verlänger t sich der
Bremsweg.
Für Fahrzeuge mit Anhänger verringer t sich
die amtlich zulässige Höchstgeschwindigkeit
(beachten Sie die geltende gesetzliche
Regelung in Ihrem Land). Hohe Außentemperaturen können, zum
Schutz des Motors, zu einem Leistungsabfall
des Fahrzeugs führen. Verringern Sie
bei Außentemperaturen über 37 °C die
Anhängelast
Motordaten Gewichte und Anhängelasten
Die speziellen Angaben zu Ihrer Motorisierung
(Hubraum, Höchstleistung, Drehzahl bei
Höchstleistung, Kraftstoffart, CO
2-Ausstoß, ...)
entnehmen Sie bitte Ihren Zulassungsdokumenten.
Die Höchstleistung entspricht dem auf dem
Prüfstand homologier ten Wer t, gemäß den
geltenden EG/ECE-Bestimmungen.
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
eine qualifizierte Fachwerkstatt. Die Gewichte und maximal zulässigen Anhängelasten
Ihres Fahrzeugs entnehmen Sie bitte Ihren
Zulassungsdokumenten. Das dort deklarierte
Leergewicht berücksichtigt u.a. den zu 90% gefüllten
Kraftstofftank sowie eine pauschale Masse für den
Fahrer in Höhe von 75
kg.
Einige Gewichtsangaben sind auch dem Typenschild
des Fahrzeugs zu entnehmen (siehe Rubrik
"Kenndaten" dieser Bedienungsanleitung).
Für weitere Informationen wenden Sie sich bitte an
einen Ver treter des PEUGEOT-Händlernetzes oder an
einequalifizierte Fachwerkstatt.
Der angegebene Maximal-Wert für die Anhängelasten
kann gegebenenfalls nur bei Teilbeladung
des Zugfahrzeugs genutzt werden. Dies ist
bedingt durch die jeweilige Höhe des zulässigen
Gesamtzuggewichts. Bei jedem Beladungszustand
gilt, dass die Summe aus tatsächlichem Gewicht des
Zugfahrzeugs und tatsächlicher Anhängelast das
zulässige Gesamtzuggewicht nicht übersteigen dar f.
Die angegebenen Wer te für Gesamtzuggewicht und
Anhängelasten gelten für eine maximale Höhenlage
von 1000
Metern. Die aufgeführ te Anhängelast ist in
Schritten von weiteren 1000
Metern um jeweils 10%
zu reduzieren.
Eine gegebenenfalls am Fahrzeug angebrachte
Anhängekupplung muss der maximalen Anhängelast
und Stützlast des Fahrzeugs entsprechen (siehe
Angaben in der Anbauanleitung und auf dem
Typenschild der Anhängekupplung).
11
Technische Daten

220
2008_de_Chap11_caracteristiques-techniques_ed01-2015

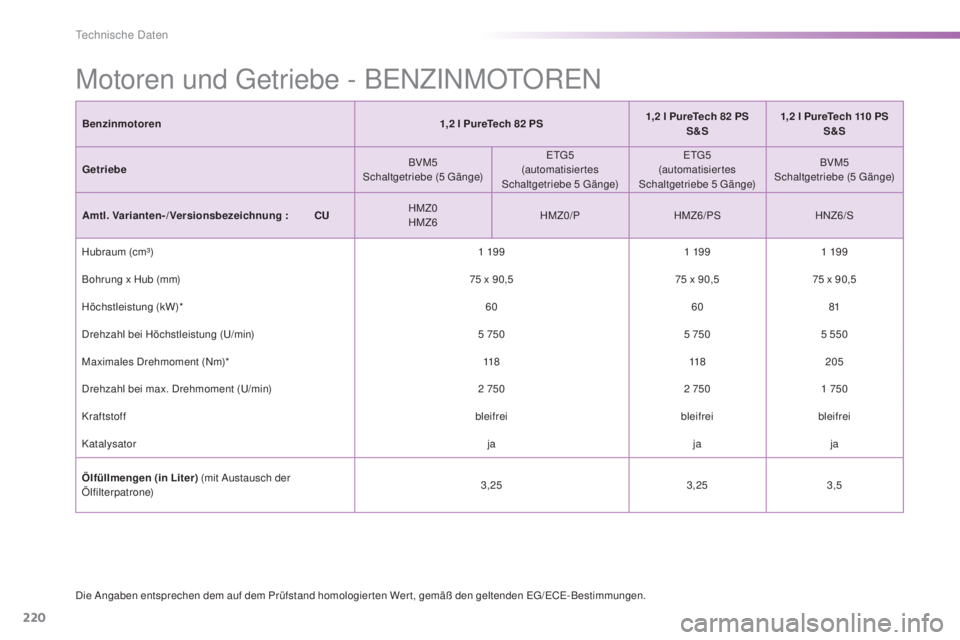

Motoren und Getriebe - BENZINMOTOREN
Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den geltenden EG/ECE-Bestimmungen.Benzinmotoren
1,2 l PureTech 82 PS
1,2 l PureTech 82 PS
S&S 1,2 l PureTech 110 PS
S&S
Getriebe BVM5
Schaltgetriebe (5

Gänge)
ETG5
(automatisiertes
Schaltgetriebe 5

Gänge)
ETG5
(automatisiertes
Schaltgetriebe 5

Gänge)
BVM5
Schaltgetriebe (5

Gänge)
Amtl. Varianten-/Versionsbezeichnung :
C
U
HMZ0
HMZ6 HMZ0/P
HMZ6/PS HNZ6/S
Hubraum (cm³) 1

199
1

199
1

199
Bohrung x Hub (mm) 75 x 90,5
75 x 90,5
75 x 90,5
Höchstleistung (kW)* 606081
Drehzahl bei Höchstleistung (U/min) 5

750
5

750
5

550
Maximales Drehmoment (Nm)* 118118205
Drehzahl bei max. Drehmoment (U/min) 2

750
2

750
1

750
Kraftstoff bleifreibleifreibleifrei
Katalysator jajaja
Ölfüllmengen (in Liter) (mit Austausch der
Ölfilterpatrone) 3,25
3,253,5
Technische Daten

221
2008_de_Chap11_caracteristiques-techniques_ed01-2015

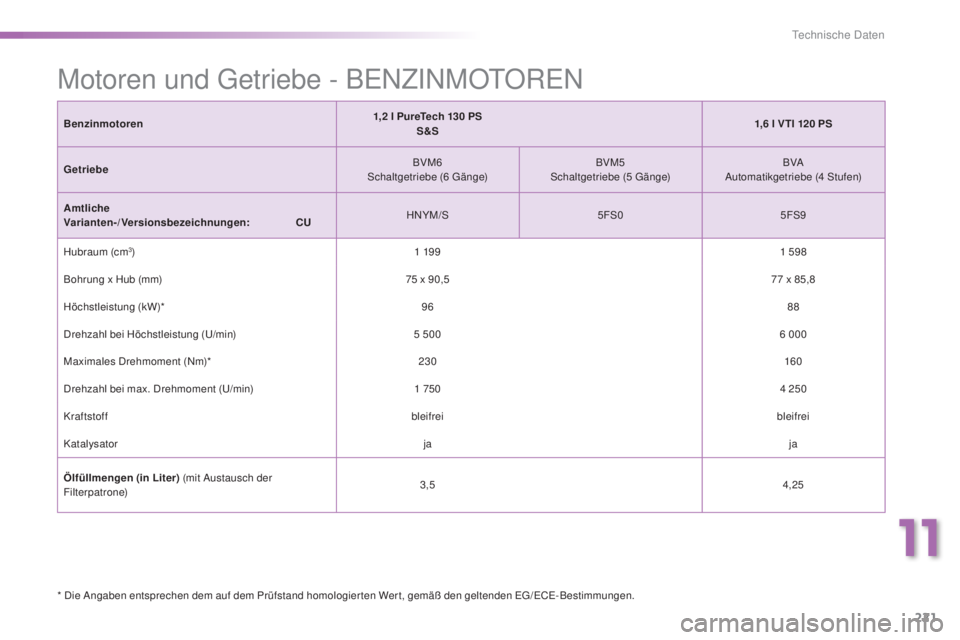

Benzinmotoren1,2 l PureTech 130 PS
S&S 1,6
l V TI 120 PS
Getriebe BVM6
Schaltgetriebe (6


Gänge)BVM5
Schaltgetriebe (5


Gänge)BVA
Automatikgetriebe (4


Stufen)
Amtliche
Varianten-/Versionsbezeichnungen:

C
UHNYM/S
5FS05FS9
Hubraum (cm
3) 1 199 1 598
Bohrung x Hub (mm) 75
x 90,5 77
x 85,8
Höchstleistung (kW)* 96 88
Drehzahl bei Höchstleistung (U/min) 5
500 6


000
Maximales Drehmoment (Nm)* 230 160
Drehzahl bei max. Drehmoment (U/min) 1


750 4
250
Kraftstoff bleifrei bleifrei
Katalysator ja ja
Ölfüllmengen (in Liter) (mit Austausch der
Fi l te r p at r o n e) 3,5
4,25
Motoren und Getriebe - BENZINMOTOREN
* Die Angaben entsprechen dem auf dem Prüfstand homologierten Wert, gemäß den geltenden EG/ECE-Bestimmungen.
11
Technische Daten

222
2008_de_Chap11_caracteristiques-techniques_ed01-2015
* Das Gewicht im fahrbereiten Zustand ist gleich dem Leergewicht + Fahrer (75 kg).
* * D er hier deklarier te Maximal-Wer t für die gebremste Anhängelast kann nur bei Teilbeladung des Zugfahrzeugs genutzt werden. Dies ist bedingt durch die jeweilige Höhe des
zulässigen Gesamtzuggewichts. Bei jedem Beladungszustand gilt, dass die Summe aus tatsächlichem Gewicht des Zugfahrzeugs und tatsächlicher Anhängelast das zulässige
Gesamtzuggewicht nicht überschreiten darf. Achtung, das Fahren mit Anhänger kann bei einem gering beladenen Zugfahrzeug dessen Straßenlage beeinträchtigen.

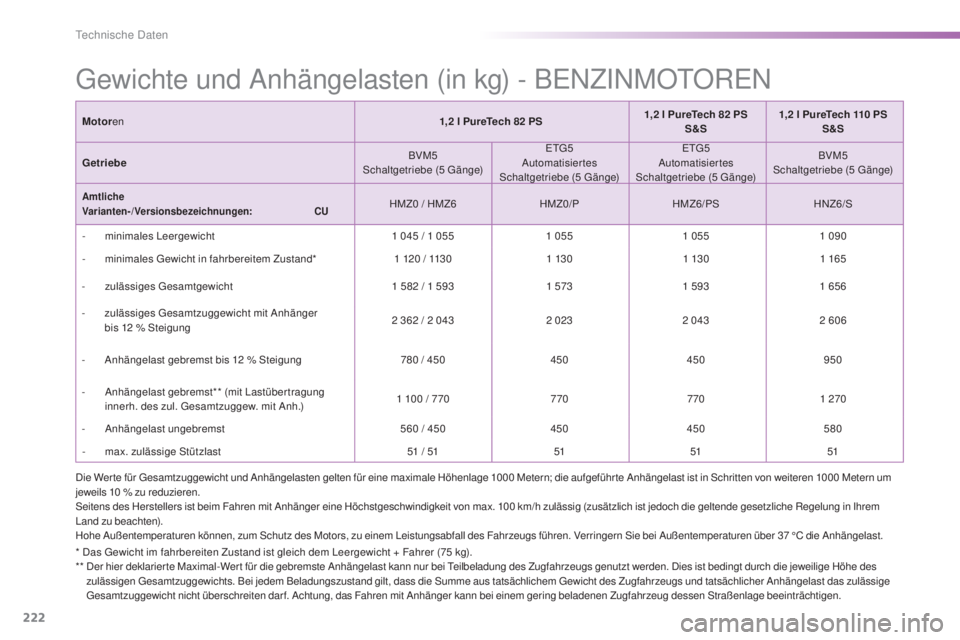

Gewichte und Anhängelasten (in kg) - BENZINMOTOREN
Motor en 1,2 l PureTech 82 PS1,2 l PureTech 82 PS
S&S 1,2
l PureTech 110 PS
S&S
Getriebe BVM5
Schaltgetriebe (5


Gänge)ETG5
Aut

omatisiertes
Schaltgetriebe (5


Gänge)ETG5
Aut

omatisiertes
Schaltgetriebe (5


Gänge)BVM5
Schaltgetriebe (5


Gänge)
Amtliche
Varianten-/Versionsbezeichnungen: CUHMZ0 / HMZ6H MZ0/PHMZ6/PS HNZ6/S
-
m

inimales Leergewicht 1
045 / 1 055 1


0551


0551
090
-
m

inimales Gewicht in fahrbereitem Zustand* 1
120 / 1130 1


13 01


13 01


165
-
z

ulässiges Gesamtgewicht 1
582 / 1 593 1
5731
5931
656
-
z

ulässiges Gesamtzuggewicht mit Anhänger
b

is 12

% Steigung 2
362 / 2 043 2
0232
0432
606
-
A

nhängelast gebremst bis 12


% Steigung 780
/ 450 450 450 950
-
A

nhängelast gebremst**


(mit Lastübertragung
innerh. des zul. Gesamtzuggew. mit Anh.) 1
100 / 770 770 7701
270
-
A

nhängelast ungebremst 560
/ 450 450 450 580
-
m

ax. zulässige Stützlast 51


/ 51 51 51 51
Die Wer te für Gesamtzuggewicht und Anhängelasten gelten für eine maximale Höhenlage 1000
Metern; die aufgeführ te Anhängelast ist in Schritten von weiteren 1000 Metern um
jeweils 10

% zu reduzieren.
Seitens des Herstellers ist beim Fahren mit Anhänger eine Höchstgeschwindigkeit von max. 100
km/h zulässig (zusätzlich ist jedoch die geltende gesetzliche Regelung in Ihrem
Land zu beachten).
Hohe Außentemperaturen können, zum Schutz des Motors, zu einem Leistungsabfall des Fahrzeugs führen. Verringern Sie bei Außentemperaturen über 37


°C die Anhängelast.
Technische Daten
